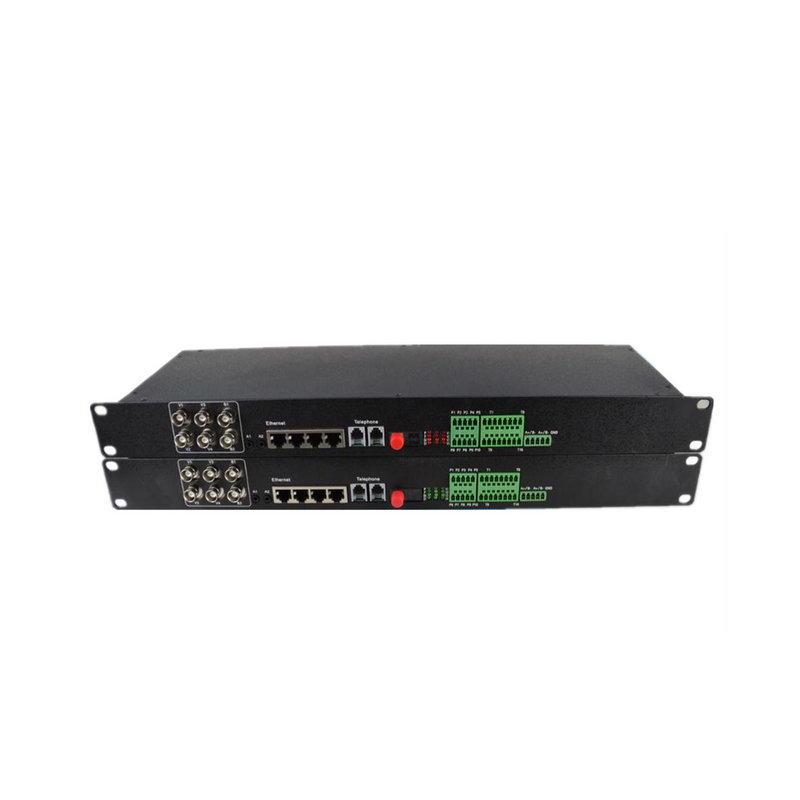

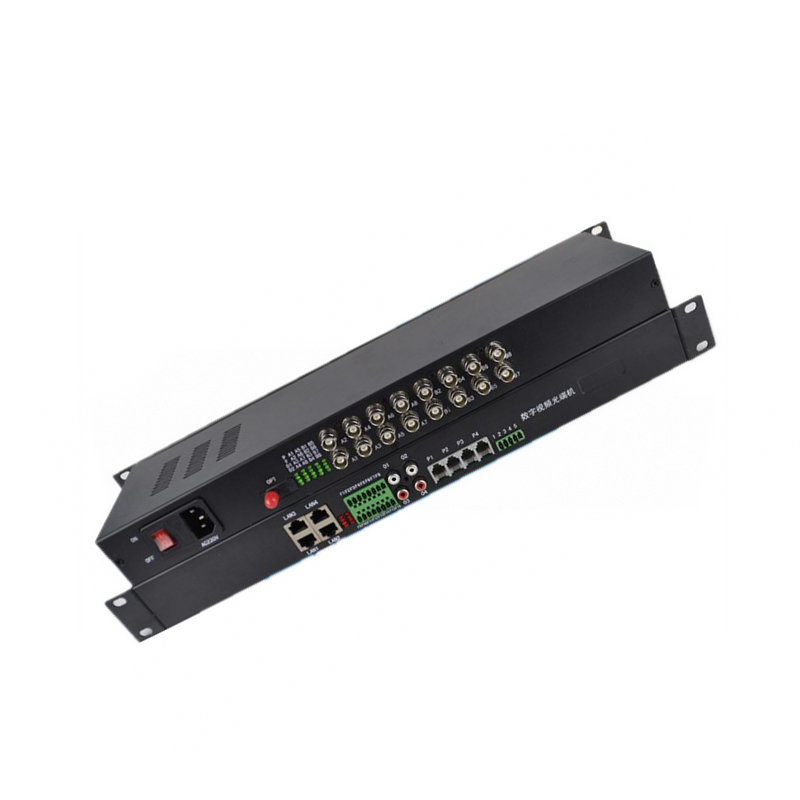

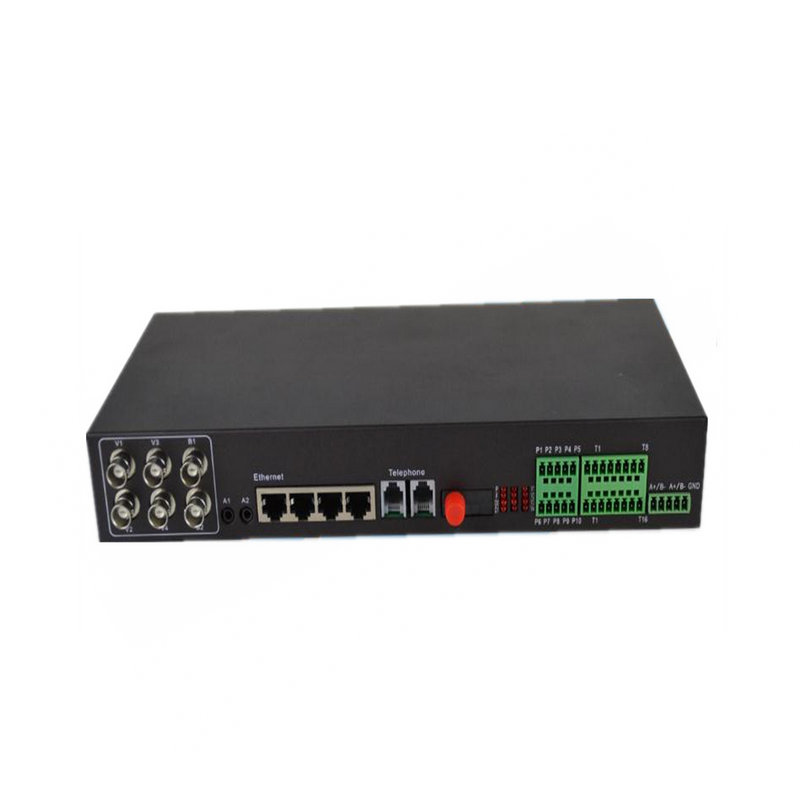

汉源高科武警岗哨/哨位专用多业务光端机

产品型号： HY-4V(Z)2D(S)8K(S)2P4GL

产品描述：4路正向视频-8路正向开关量-8路反向开关量-1路双向RS485-1路S232-2路电话-4路10/100/1000M以太网（共享）-电源220VAC-FC接口-20Km-机架式。

1.1、产品概述
       HY-4V(Z)2D(S)8K(S)2P4GL系列是汉源高科（北京）科技有限公司专门为武警智能哨位信息化终端改造项目定制生产的综合多业务光端机，广泛应用于武警大队、武警中队、武警支队、建狱、哨所等国家重点安全单位的智能化哨位系统。该设备采用采用全数字无压缩的实时波分复用技术，集视频、数据、立体声音频、开关量、电话、以太网为一体进行传输的光通信设备。支持高分辨率运动、静止图象无失真传输，克服了传统模拟调频、调相、调幅光端机多路信号同时传输时相互干扰、易受环境影响、传输质量低、稳定性差等缺陷。

        本设备可将4路正向视频-8路正向开关量-8路反向开关量-1路双向RS485-1路S232-2路电话-4路10/100/1000M以太网（共享）-电源220VAC-FC接口-20Km-机架式。等信号复用在同一光纤上传输。可根据用户的实际需要进行配置，灵活实现各种组网方案，大大降低了组网成本，有效的保护了用户投资，

       汉源高科系列多业务光端机广泛应用于武警大队、武警中队、武警支队、建狱、哨所等国家重点安全单位的智能化哨位系统，也可适用于邮电、电力、银行、、高速公路、大型企事业单位、自动化智能小区、信息化终端、智能系统等诸多领域

1.2、性能特征
光纤接口>>
物理型式                   FC ，ST，SC
光纤种类                   单模/多模光纤，单纤或双纤
传输距离                   多模0~3km，单模0~25km， 0~60km， 0~100km
视频接口>>
物理型式                   BNC 75-5座（1~8路）
视频输入/输出                1Vpp 正负峰间电压（75Ω）
视频带宽                    5Hz – 10MHz
微分增益失真                < 2%
微分相位失真                < 0.7%
场倾斜                     < 1%
信噪比                    （SNR）>67dB
接受灵敏度                  -38dbm
运行模式                   单向/双向
数据接口>> （选件）
物理型式                   工业端子接口
协议标准                   RS-232/RS485可选
数据格式                   NRZ
通信速率                   <300Kbps
运行模式                   单工/双工

音频接口>> （选件）
物理型式                   工业端子接口或莲花头
音频输入/输出阻抗             600Ω平衡/非平衡
音频输入/输出电平              典型0dBm

频率响应                   10Hz – 20KHz

音频数码位宽                 28比特

信噪比                             80Db
开关量接口>> （选件）
物理型式                    两芯工业端子接口
以太网接口>> （选件）
物理型式                     RJ-45座（1路）
兼容协议                     IEEE802.3/IEEE802.3u
传输速率                     10/100/1000M自适应
用户模式                     自适应/半双工/全双工

HY系列武警哨位多业务光端机订货信息:

产品型号：HY-4V(Z)2D(S)8K(S)2P4GL

产品描述：4路正向视频-8路正向开关量-8路反向开关量-1路双向RS485-1路S232-2路电话-4路10/100/1000M以太网（共享）-电源220VAC-FC接口-20Km-机架式。
