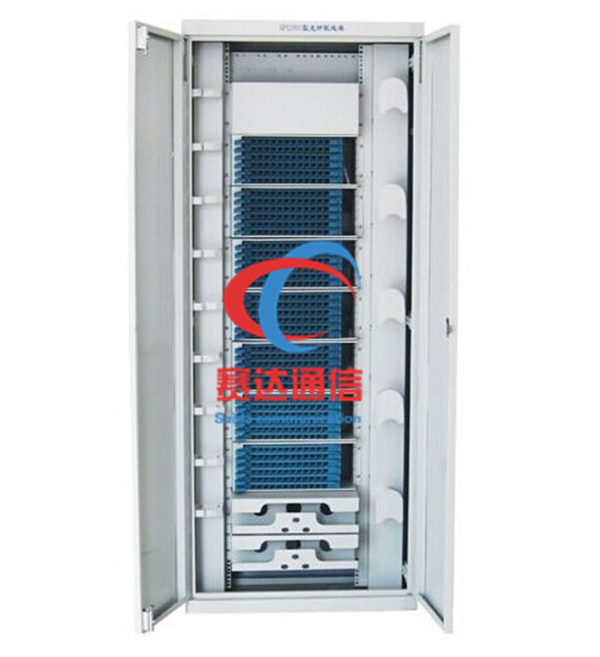

产品名称：ODF光纤配线柜、ODF配线架、光纤配线架、ODF机柜、ODF配线柜

材质：冷轧板

 安装标准： 19英寸安装.

材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.

规 格： 高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).

颜 色： RAL:7035灰白色;GY-09冰灰色;Z44浅驼灰色可选;也可以定制.

前 门： 钢化玻璃门,铁门,网孔铁门可选.

后 门： 铁门,网孔铁门,单开门或双开门可选.

进线方式： 能同时满足上下进线.

表面处理： 机架整体采用静电喷塑处理.

整体结构： 机架整体为拼装式结构，全正面操作.

机架接地： 机柜保证电气导通，有完善的接地系统.

机架安装： 机架可以并列安装，并且有合理的走线通道.

简介：

ODF（Optical Distribution Frame）光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

挂壁式/落地式/户外/通信光缆交接箱：SMC复合材料光缆交接箱，不锈钢光缆交接箱，无跳接光缆交接箱，

 实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。

 规格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。

产品用途及特点：

1.用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。

2.光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。

3.采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。

4.适配器左向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。

5.设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。

6.引入光缆后，用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀，使密封效果优秀。

7.箱体防护等级达到GB/T4208-1993标准中IP65级要求。

安装说明，本设备根据实际需要可落地或架空安装使用

1.落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个

M12的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。

2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个Ф14的孔，再将设备用M12螺母螺栓固定牢固。

光纤的布放及光纤熔接

1.抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。

2.将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将

其固定在终端盘上。

3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40MM).

4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘。
