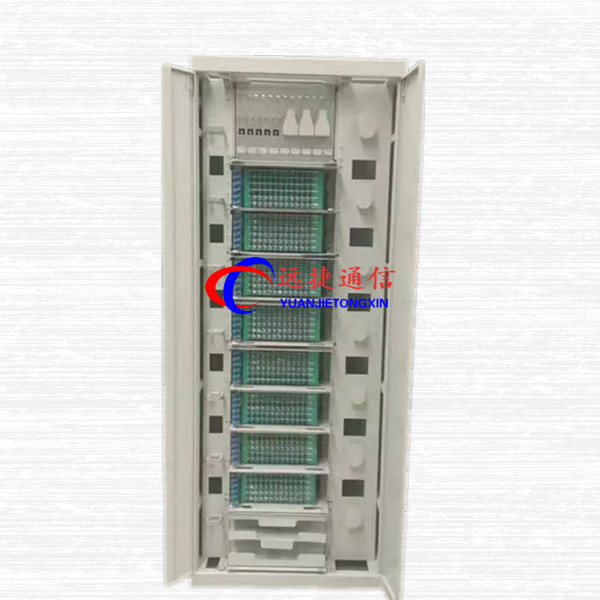

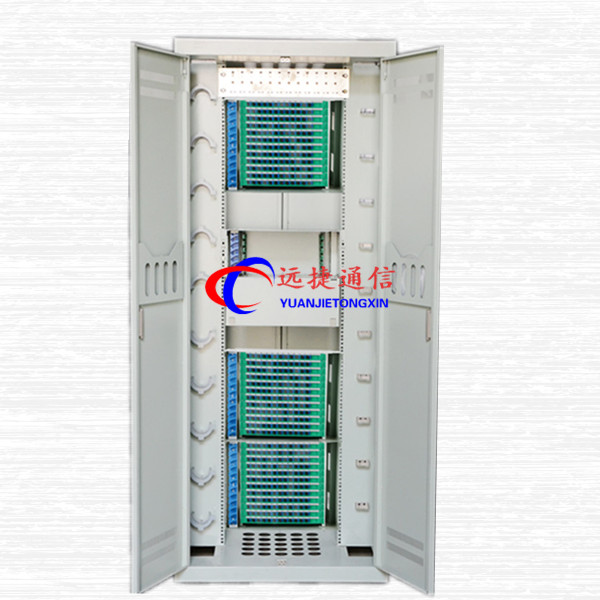

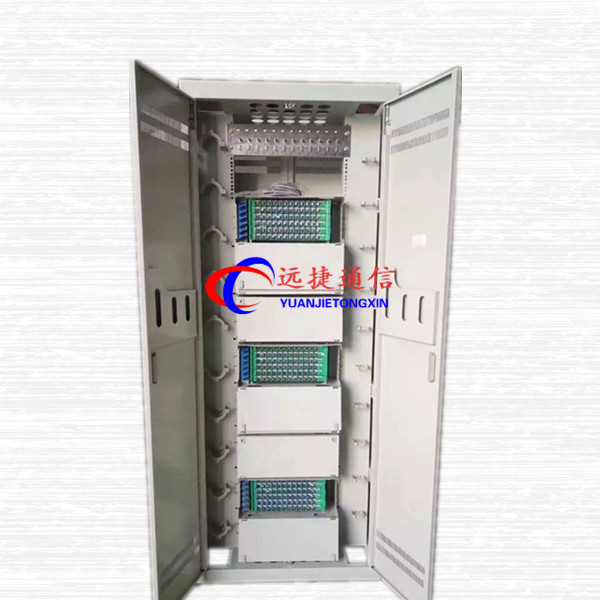

ODF机柜专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

容量大,密度高，2.6米机架满配置864芯；

全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；

能同时满足带状光缆和非带状光缆的需要；

标识清楚，每芯光纤的接续与分配都有明确规定的标示；

每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能；

设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。

规     格

一、独立ODU类

OMDF光纤总配线架

应用场合：
根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。

 产品特点：

型材拼装架,机架高度4米，没有拼缝强度高；
可以整体安装出厂，也可散架出厂安装，方便设备运输；
可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。
线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。

适用场合：

适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
适合设备侧及线路侧不同的配线比需求。

 产品特点：

双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
所有跳纤不出机架，无需光缆槽道；
可提供此类光总配的跳线管理软件，方便跳纤定长管理；
机架兼容普天分路器托盘；
96芯终端面板可更换成96芯一体化机框。

产品规格

 OMDF光纤总配线架

二、 概述

      GPX311-A5型光纤配线架结构形式为敞开式，采用双面操作。正面为线路侧，用于室外光缆的固定、开剥、熔接与终端；背面为设备侧，用于成端分支型设备互联光缆设备跳纤。架体左侧固定光缆，右侧存储跳纤。

三、 订购指南
