功能概述

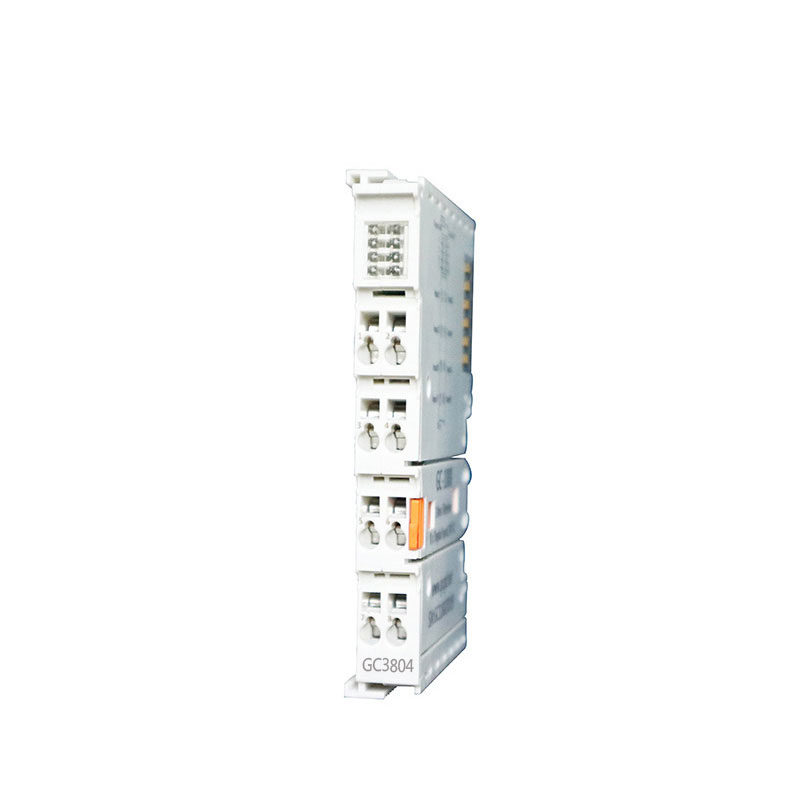

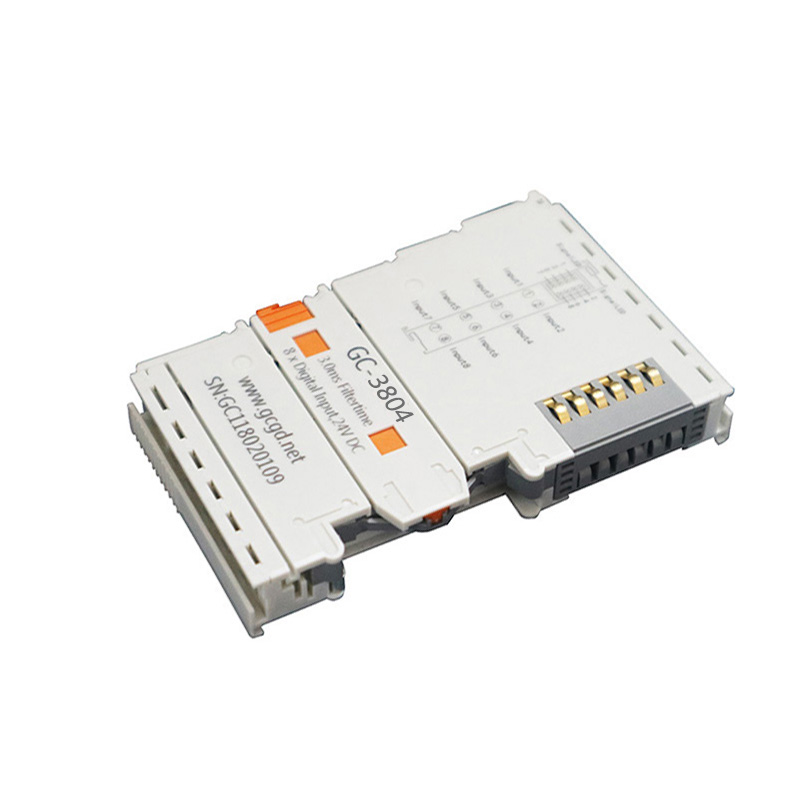

GC-3804模块是集成4路温度传感器（PT100）输入通道的I/O模块。该模块可用于实时采集温度信息，并将采集到的数值通过内部总线发送给GCAN-PLC-400或GCAN-8000/8100系列耦合器。该模块可与其他任何GC系列IO模块搭配使用，实现工业自动化或分布式控制系统中模拟量数据的采集与处理。

性能特点

1、输入点数为4个；

2、接线形式采用2线制；

3、传感器类型为PT100；

4、测量温度范围为-200~+500℃；

5、测量分辨率为0.1℃/数位；

6、转换时间约为250ms；

7、测量电流为0.5mA；

8、电气隔离为500Vrms；

9、通过GCAN-PLC-400或GCAN-8000/8100供电；

10、电流消耗为25mA；

11、过程映像中的位宽输入为4x2字节；

12、组态无地址设置，通过总线耦合器或控制器配置；

13、工作温度范围：-40℃~+85℃；

14、尺寸：长100mm*宽69mm*高12mm。

典型应用

（1）直接连接电阻型传感器；

（2）将PT100接入总线耦合器或控制器。
