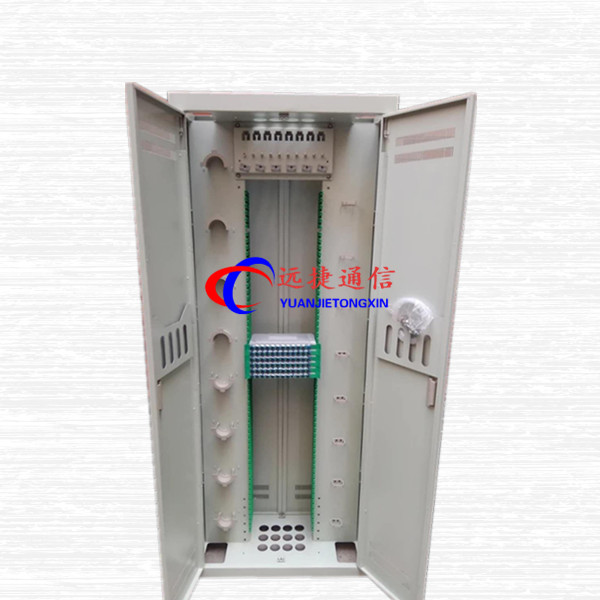

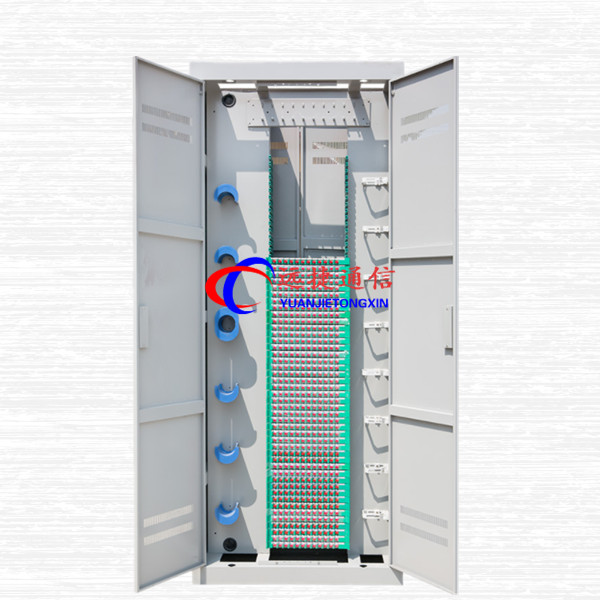

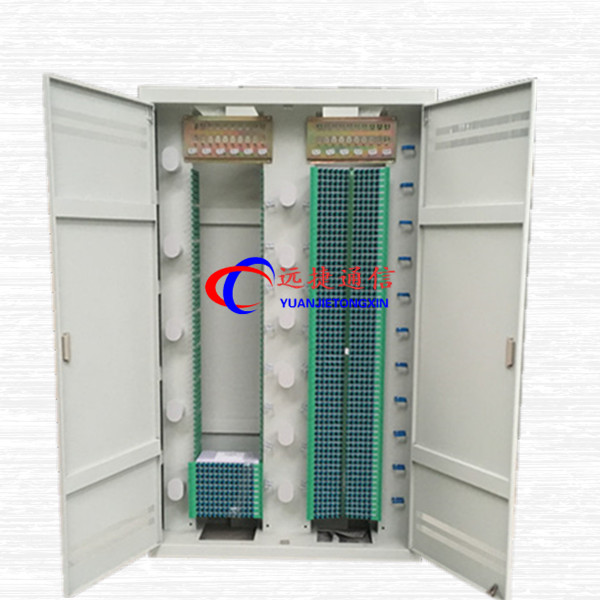

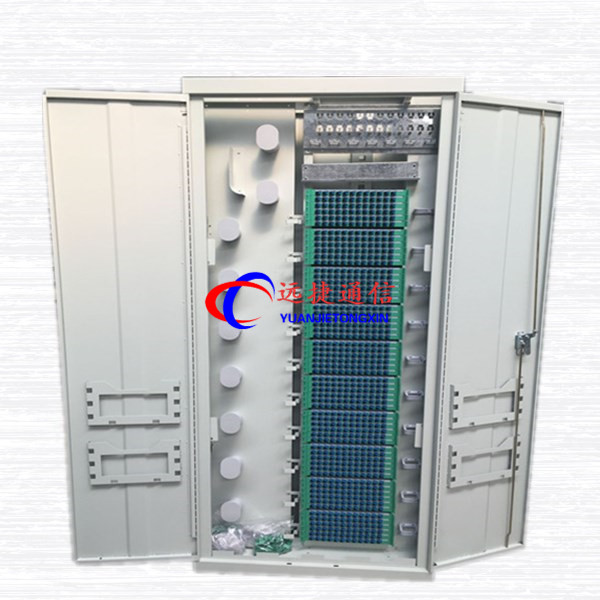

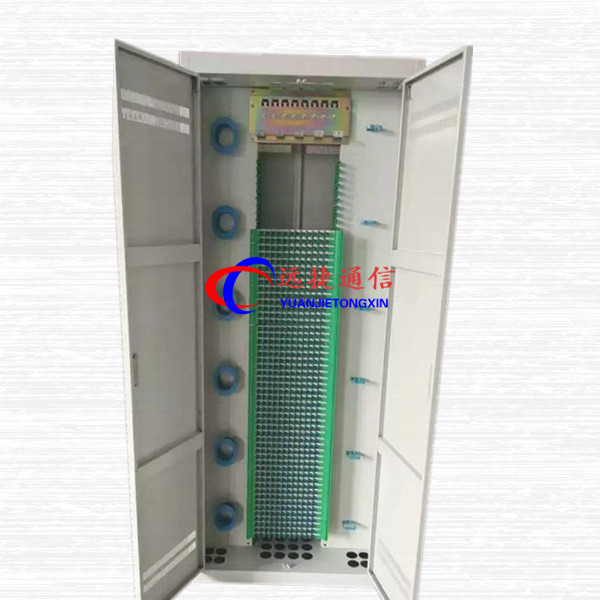

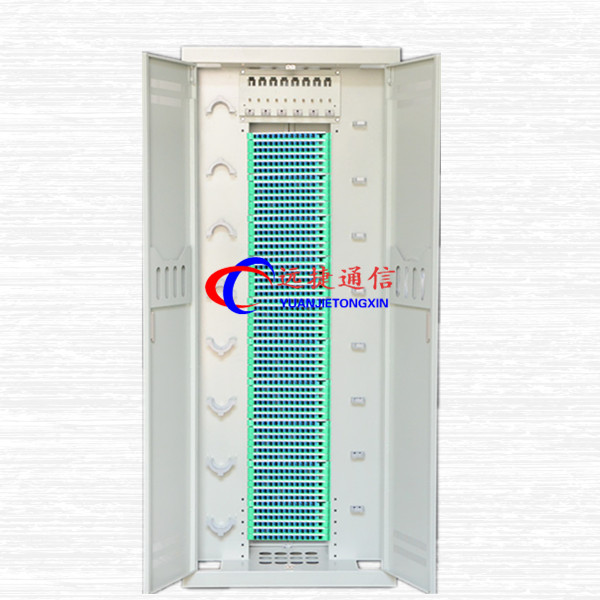

光纤配线架（Optical Distribution frame）|ODF光纤配线柜（光纤配线架容量：【（144芯、288芯、360芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯、1728芯、2160芯）根据客户不同需求，可提供符合客户要求的芯数容量】中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber Optic Distribution frame）又称光纤配线柜，是线路侧连接室外光缆，设备侧连接光线路终端或传输设备，可通过跳纤调度光缆中的纤芯序号及改变光传输系统的路序，且具有光缆固定与保护装置和测试端口的敞开式配线连接设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

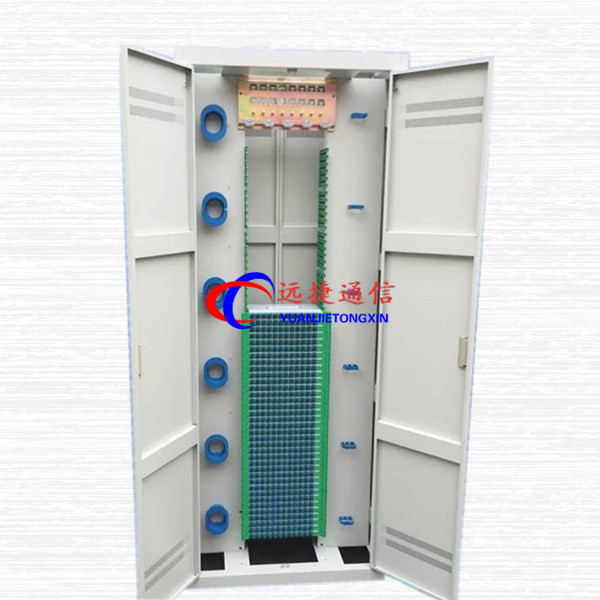

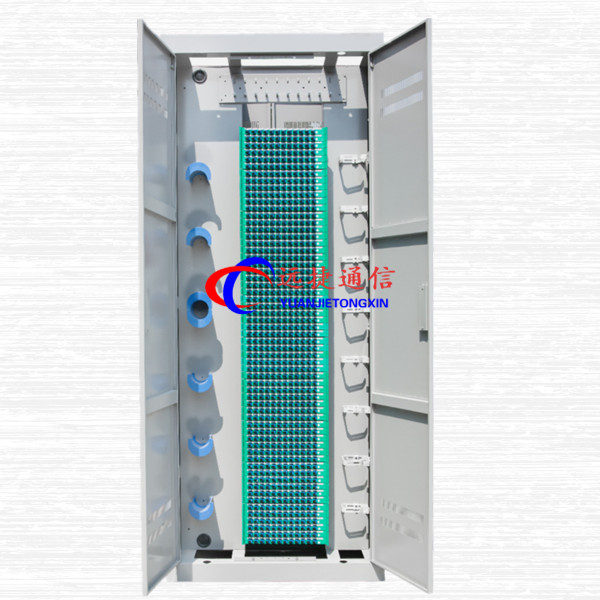

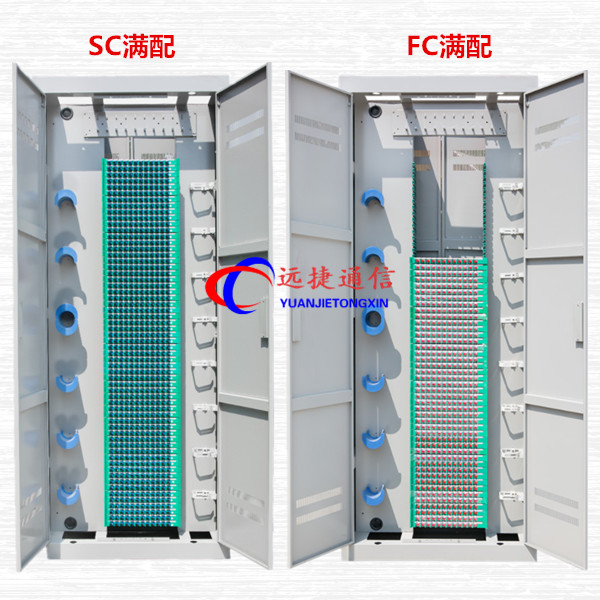

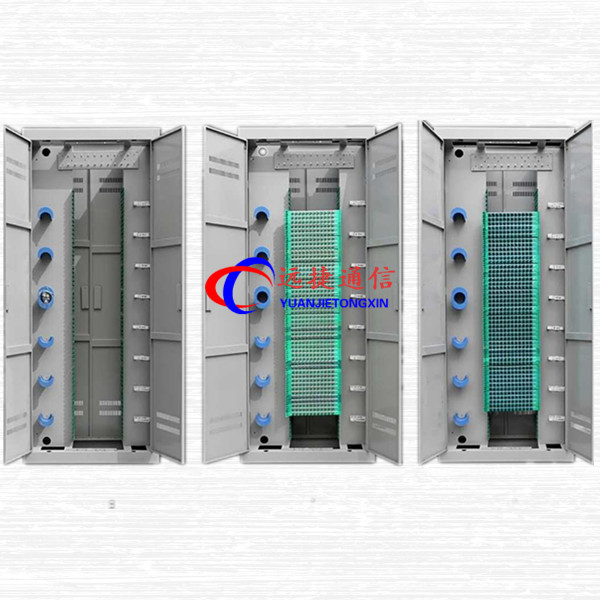

光纤配线架设备由架体、线路侧光纤一体化单元框（含12芯一体化托盘、适配器）、设备侧光纤终端单元（含面板和适配器）、跳纤槽道、光缆固定与保护装置、跳纤组成。

主要分类：
单元式
单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。
抽屉式
抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供最大的便利。这种机架是目前最多的一种形式。
模块式
模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供最大的灵活性，较好地满足通信网络的需要。推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便；另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中最受欢迎的一种，但它的造价相对较高
光纤配线架的选型是一项重要而复杂的工作，各地应根据本地的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种最能满足当前需要和未来发展的光纤配线架。

主要特点：

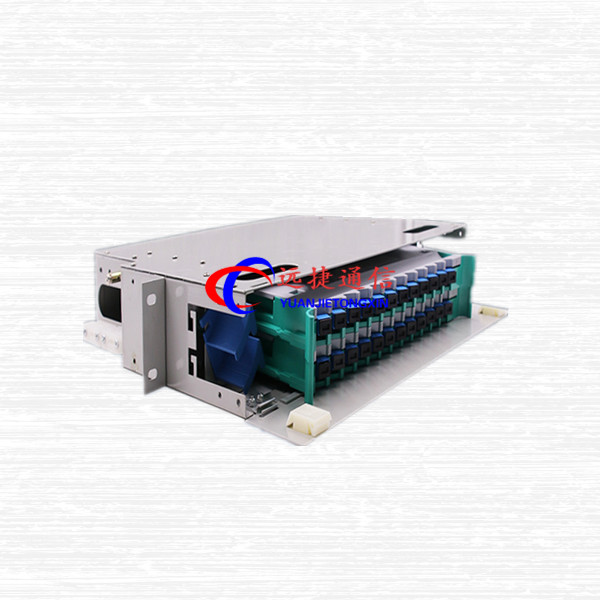

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
外观结构：

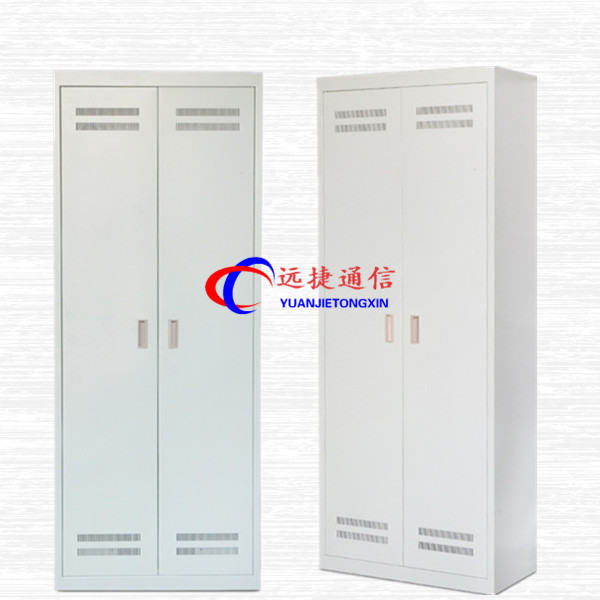

1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分

规格：19″标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；

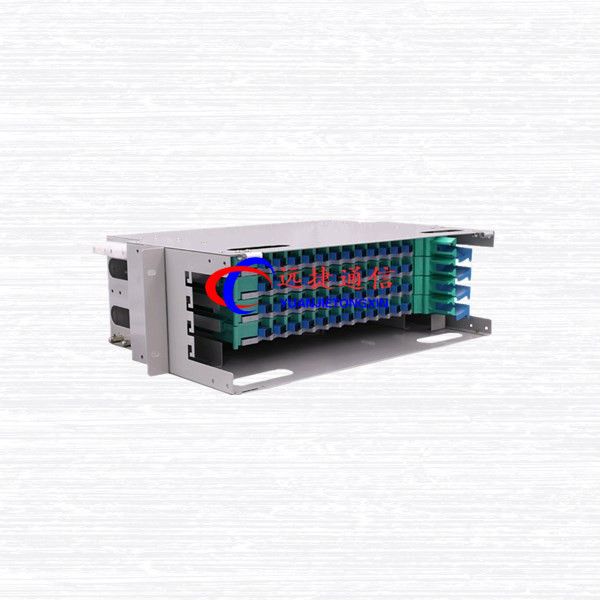

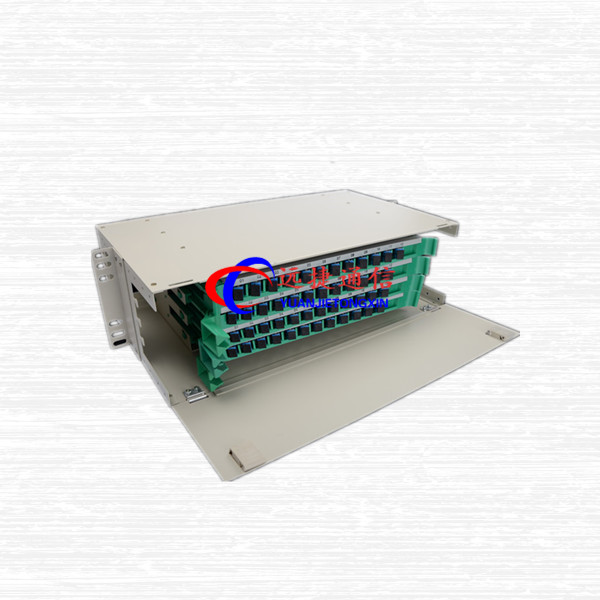

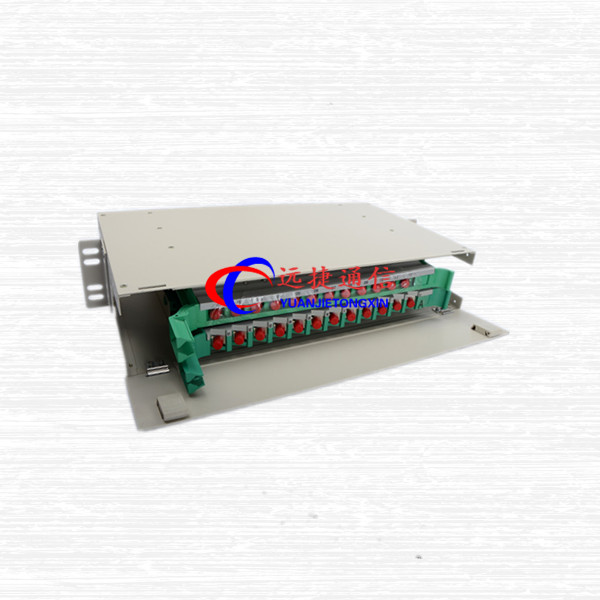

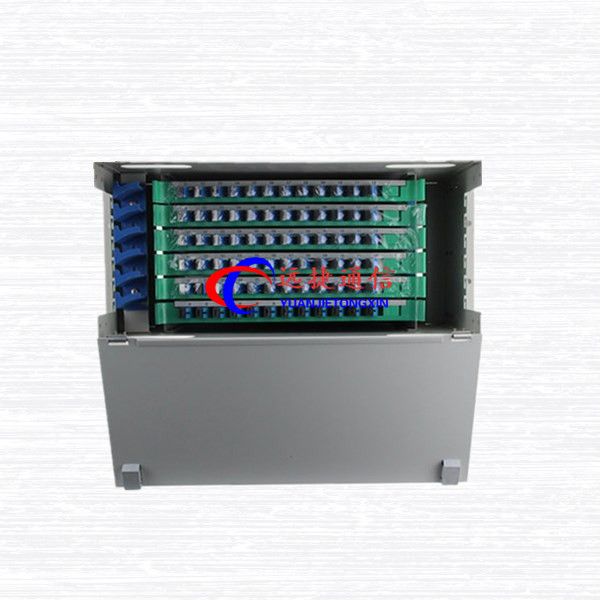

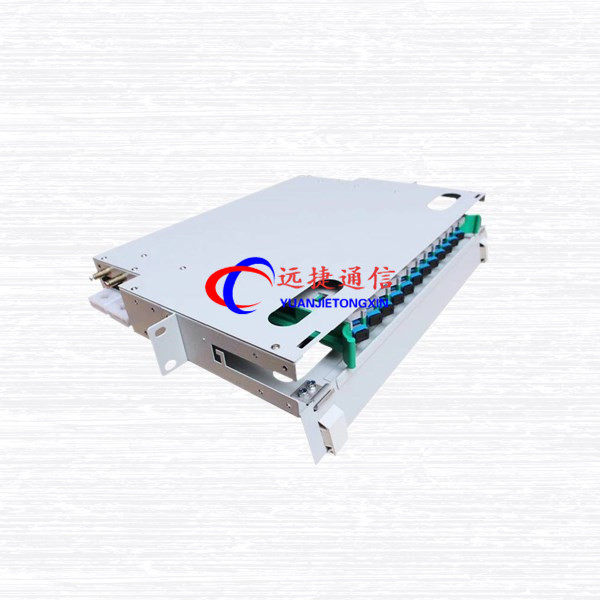

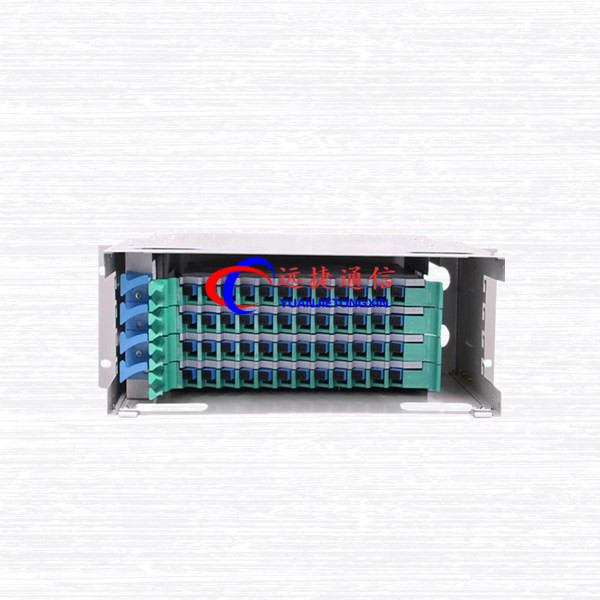

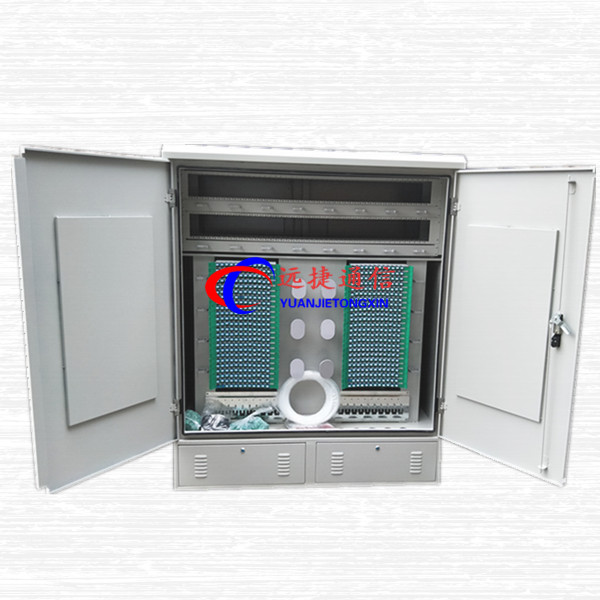

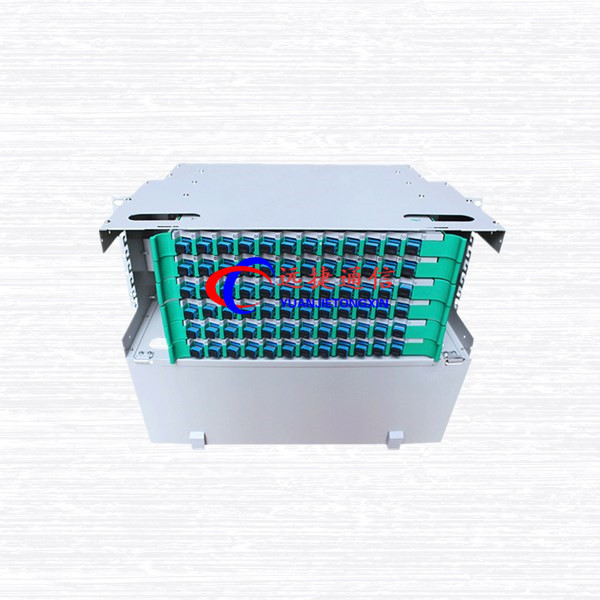

ODF单元箱又叫：ODF框、ODF单元箱、一体化机箱、ODF光纤配线架

ODF单元箱容量：12芯ODF箱、24芯ODF单元箱、36芯ODF配线箱箱、48芯ODF光纤配线架、72芯ODF框、96芯ODF分线箱箱、144芯ODF分纤箱箱、ODF光纤配线架：288芯ODF光纤配线架、576芯ODF光纤配线架、648芯ODF光纤配线架、720芯ODF光纤配线架、864芯ODF光纤配线架、960芯ODF光纤配线架、1152芯ODF光纤配线架

ODF单元箱安装：壁挂式、机架式（19英寸）

ODF单元箱介绍：
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

主要特性：
具有光缆固定和保护功能；具有光缆终接功能；调线功能；光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

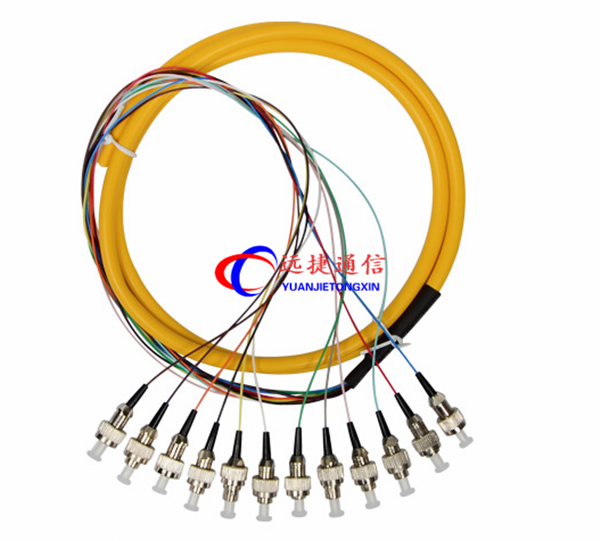

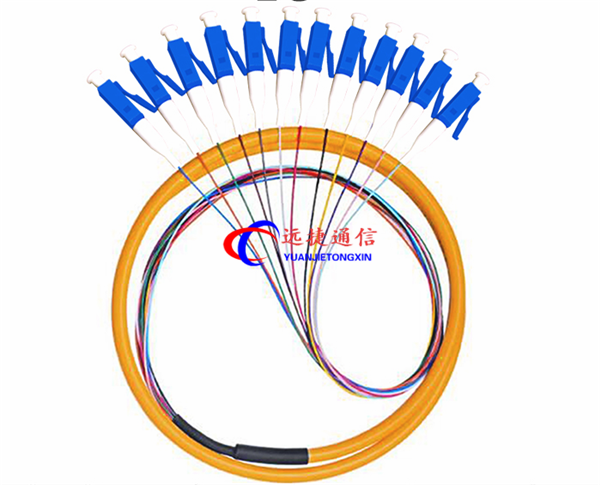

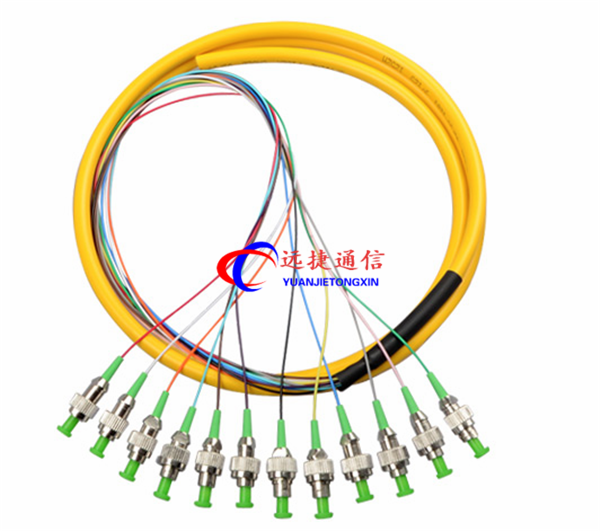

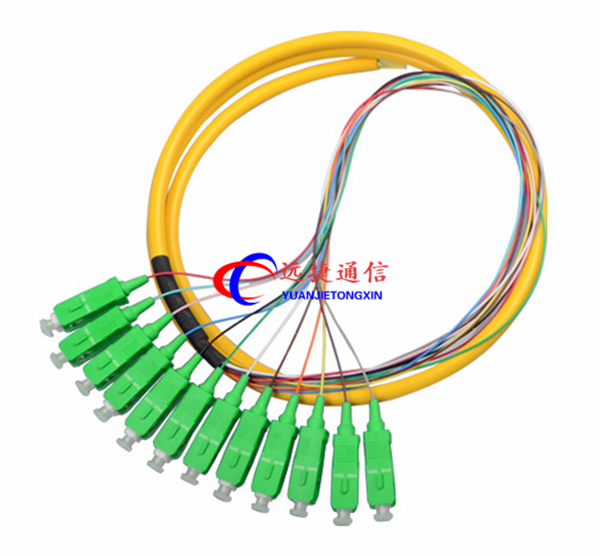

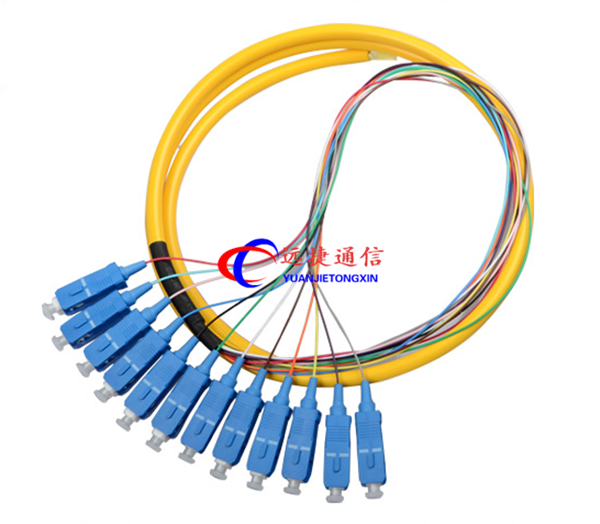

束状尾纤

束状尾纤，又称尾纤束，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。

同类型产品种类有：12芯FC束状尾纤，12芯SC束状尾纤，12芯FC带状尾纤，12芯SC带状尾纤，12芯FC防水尾纤，4芯尾纤，6芯尾纤，8芯尾纤，12芯尾纤。插芯端面为PC/UPC/APC研磨.

产品特性：束状尾纤由符合全色谱规范的康宁紧套光纤，外包芳纶纤维加强元件，再包裹具有一定阻燃性能的聚氯乙烯外护套构成，广泛应用于传输线路与终端设备之间的密集连接。

用途 ：CATV、 局域网/接入网、 电信网络/Gigabit数据网络测试、医疗设备、其它工业及军事应用

特点 ：

 符合ANSI, Bellcore,TIA/EIA,IEC等国际标准及国内电信行业标准

实现了光纤传输的活动连接

插入损耗小，回波损耗大

良好的互换性和重复性

技术指标：重 复 性： ≤0.1dB

互 换 性： ≤0.2dB

插拔次数：>1000次

 抗拉强度：0~15Kg
