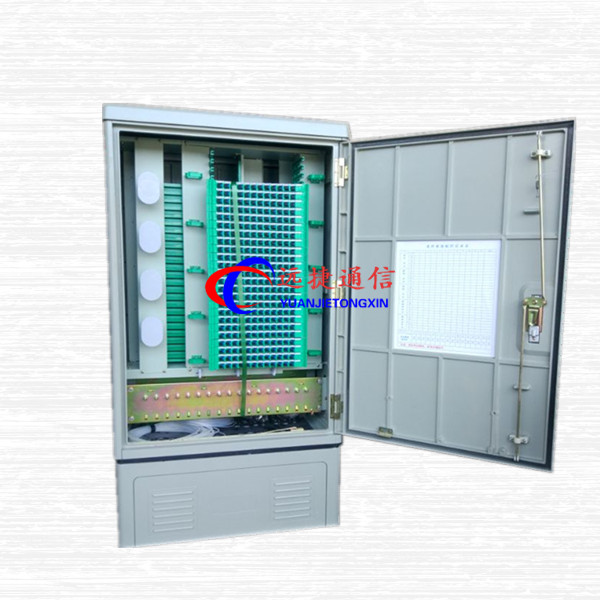

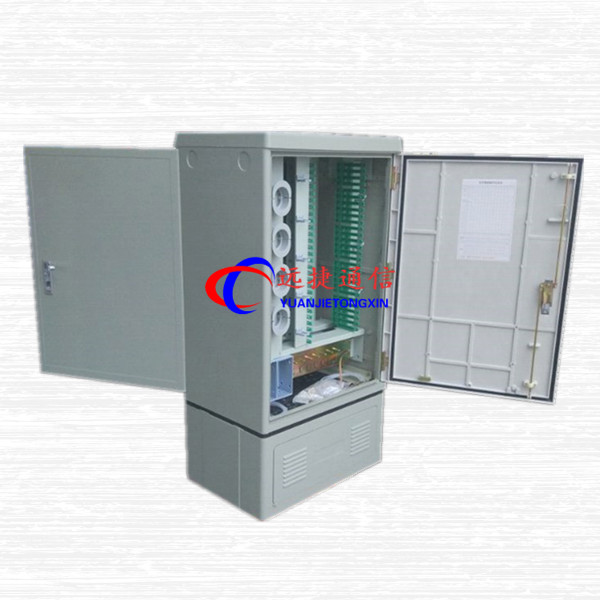

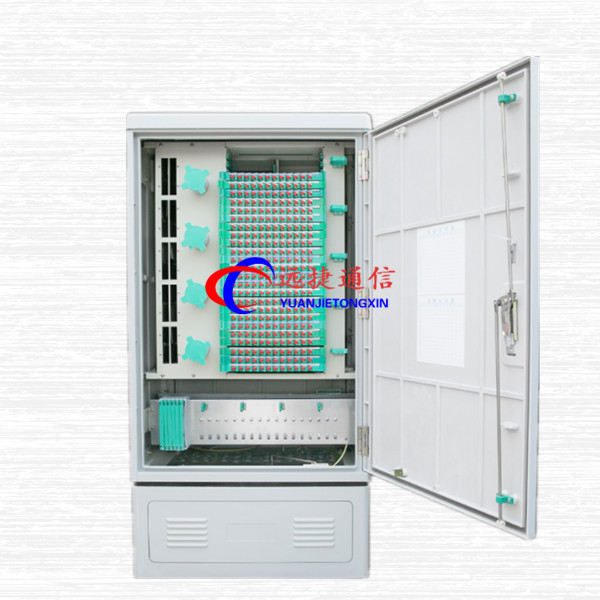

产品特点

采用SMC箱体和钣金箱体和不锈钢箱体，模块化结构，光缆的引入开剥、调度可实现全正面操作

一体式熔接储纤模块，可实现尾纤的全盘存，全停泊

能同时满足带状光缆与非带状光缆的使用需求

主干与配线端路由分开，可实现无交叉跳纤，调线、维护方便

使用条件：

工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃

大气压力:70Kpa-106Kpa 储运温度:-40℃+70℃

光电性能:插入损耗≤0.2dB;附加损耗≤

回波损耗≥45dB;附加损耗≤

插拔耐久性寿命>1000次

电气性能:绝缘电阻≥1000MΩ500V(直流电

抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象

适用性指标

标称工作波长

光纤光缆符合GB/T11819和GB/T7424规范

光纤活动连接器符合GB12507以及相关标准规范

安装说明

本设备根据实际需要可落地或架空安装使用

落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个

的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。

架空安装：在架空站台上按说明书提供的安装尺寸预留4个14的孔，再将设备用M12螺母螺栓固定牢固。

纤的布放及光纤熔接

抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。

将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将

其固定在终端盘上。

将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40MM). 4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘。

外形尺寸

交接箱外形尺寸不宜超过1600mm×1200mm×600 mm（高×宽×深），但应提供各种规格的详细尺寸。

箱体结构

箱体采用采用封闭式结构，其中交接箱要求采用双层结构箱体。

1、箱体装配结束后，金属件不得有毛刺，结构件不扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。

2、保护接地处应有明显的接地标志。

3、机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。箱门开启角度不小于120°，箱体密封条粘结应平整牢固；配线箱箱门开启角度不小于110°，间隙应不小于3mm。

4、光缆引入时其弯曲半径应大于光缆直径的20倍。

5、光缆光纤及尾纤在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。

6、设备应有明晰、完善的标识和记录装置，用于方便地记录和识别纤芯序号或传输路由，且记录装易于修改和更换。
