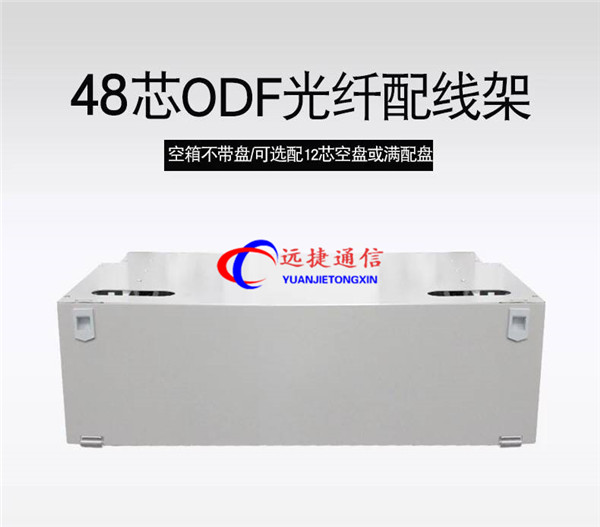

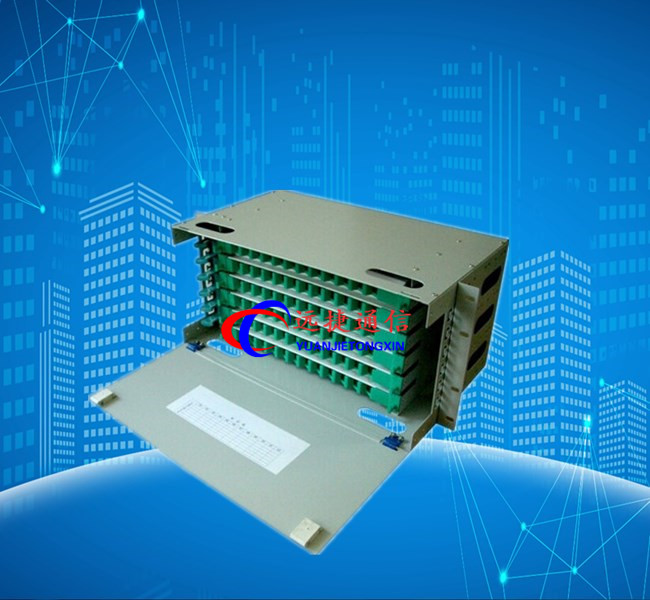

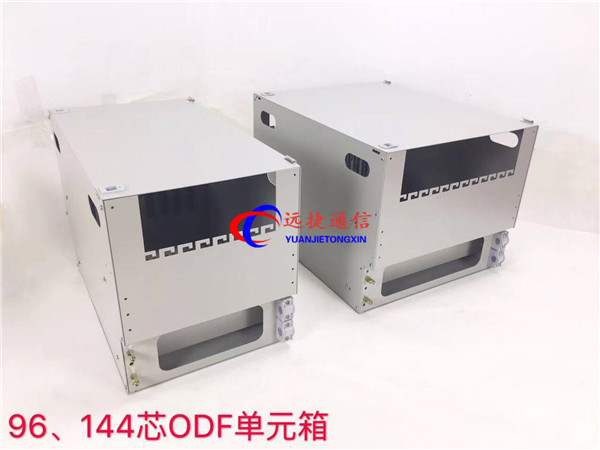

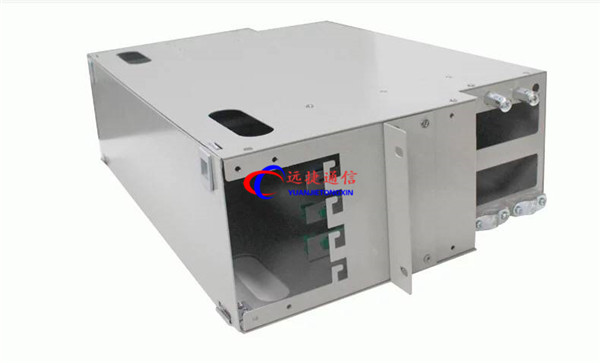

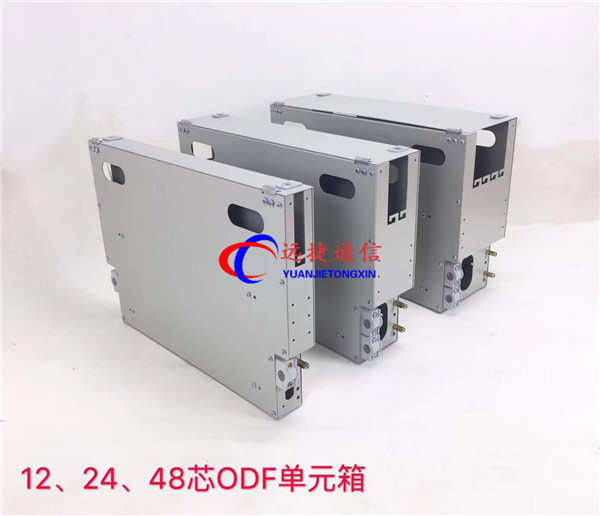

产品结构：
ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：
1、 外壳：外壳方便开启，便于安装。
2、 支撑架：内部结构的主体，用于内部结构的支撑；
3、 集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；
4、 固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
5、 光纤接头的保护采用热收缩保护管。
ODF配线架性能：
◇ 采用完全封闭结构，可防尘、防鼠；
◇ 模块化设计，可上下进缆，接地固定可靠；
◇ 机架采用优质钢板，整体静电喷塑，美观大方耐用；
◇ 机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；
◇ 机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
◇ 合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；
◇ 单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；
◇ 安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；
◇ 机架具备安全可靠的接地保护装置。
技术指标：
◇ 符合TIA/EIA、ANSI、GB/T3047.2标准
◇ 机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)
◇ 机架高压防护接地装置与机架间耐电压≥3000V(DC)，1min不击穿、无飞弧。
工作环境：
◇ 工作温度：-5℃～+40℃
◇ 相对湿度：≤85%(+30℃)
◇ 大气压力：70～106Kpa
光电性能光纤连接器（含适配器和尾纤）
◆光纤连接器损耗≤0.5dB (包括插入、互换和重复损耗)；
◆插入损耗≤0.2dB；
◆回波损耗
FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
◆插拔耐久性寿命＞1000次。
3适用性能
标称工作波长：850nm、1310nm、1550nm。
4高压防护接地
5地线的截面积应大于6mm2。
6机架高压防护接地装置与机架间绝缘，电阻不小于1000MΩ/500V(直流电)。
7机架高压防护接地装置与机架间耐压不小于3000V（直流电）/1min；不击穿，无飞弧。
8 功能
具有对光缆进行保护、固定、终接以及对光纤进行保护、预留、连接、调度等功能。

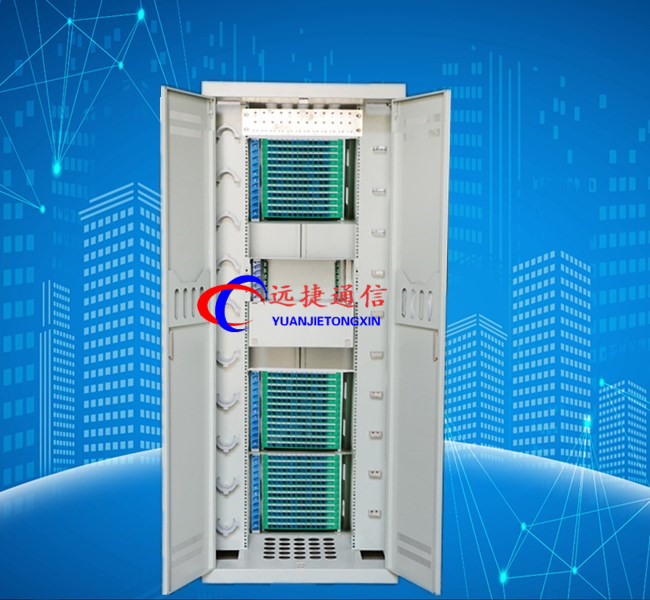

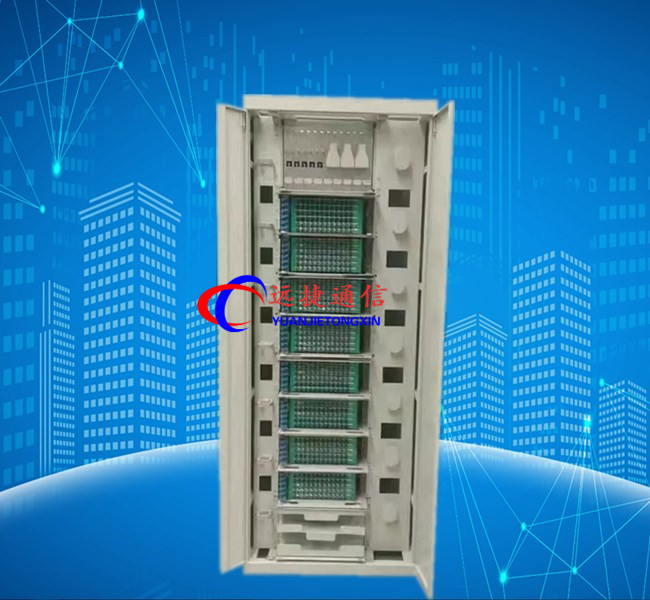

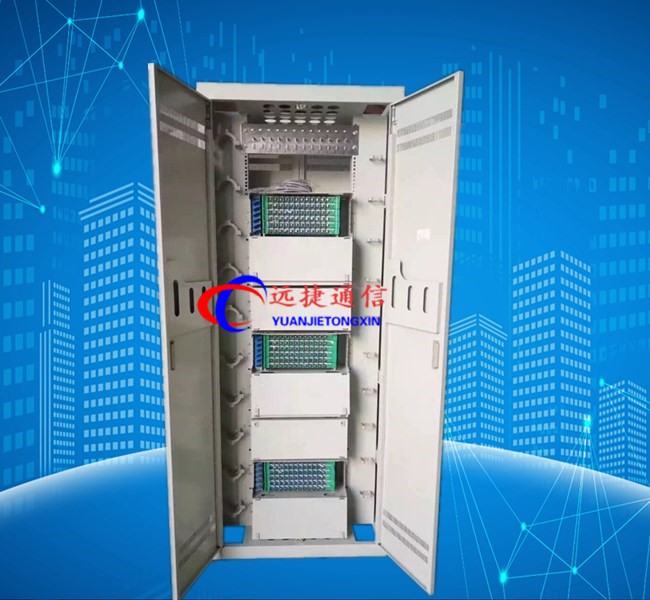

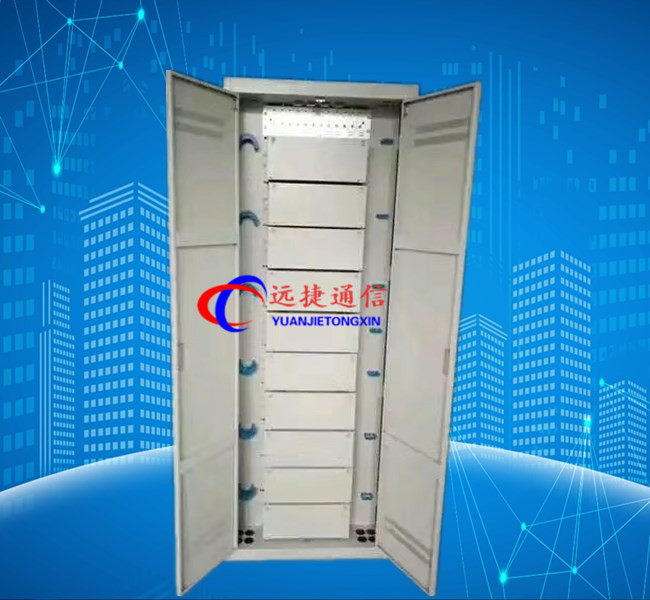

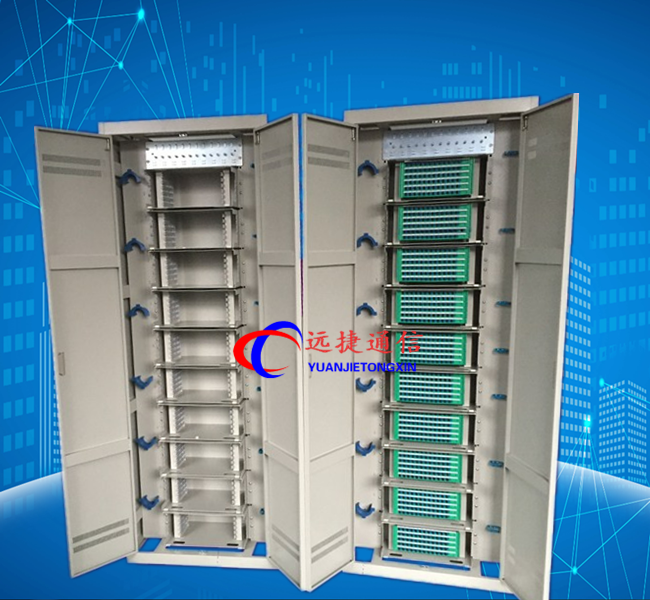

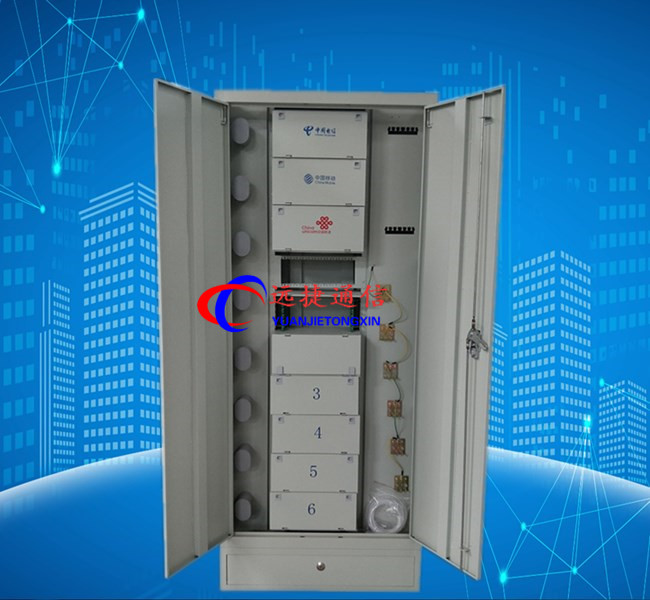

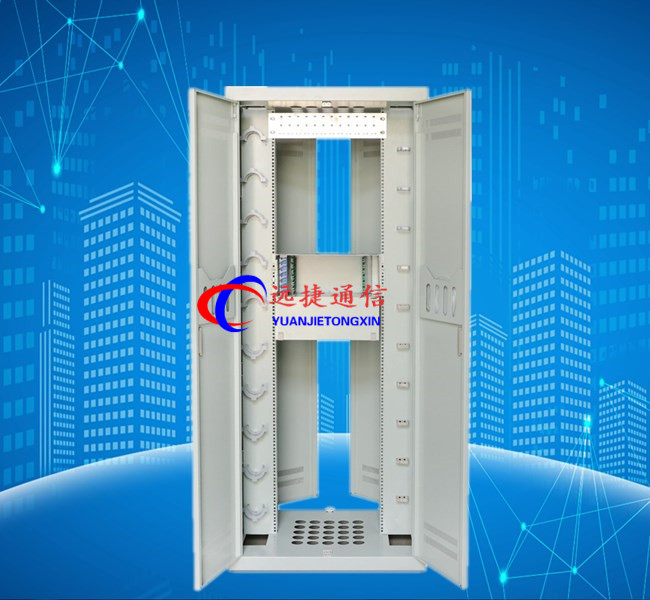

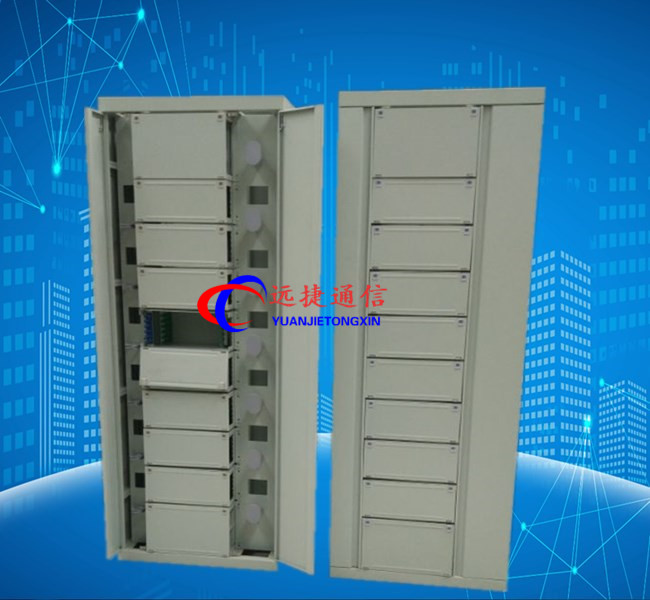

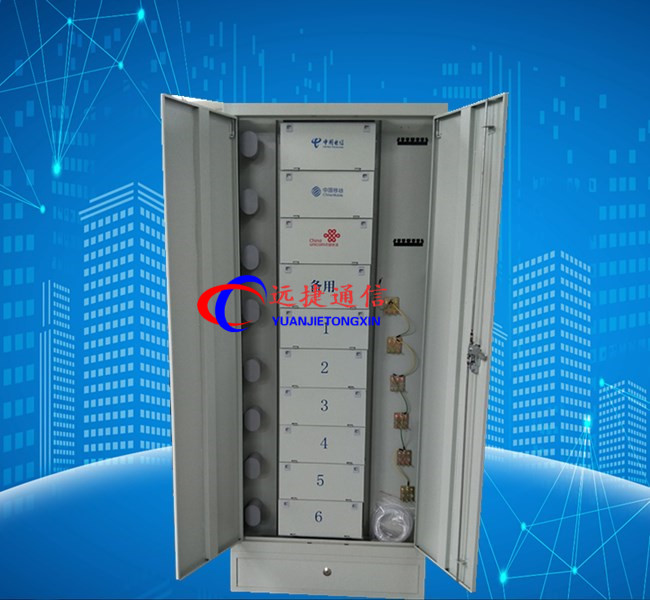

ODF架外形尺寸、容量
GPX44-A03型机架外形尺寸、容量：
外形尺寸（高×宽×深）(mm) 大容量（芯）
2600×840×300 864
2200×840×300 720
2000×840×300 648

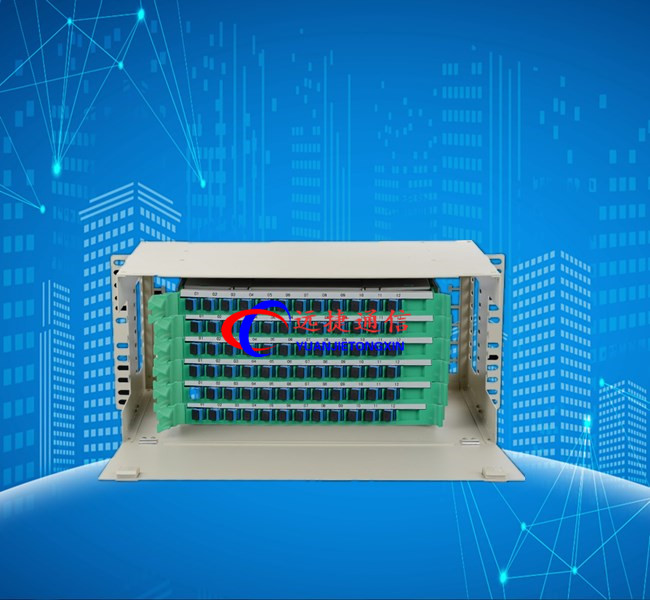

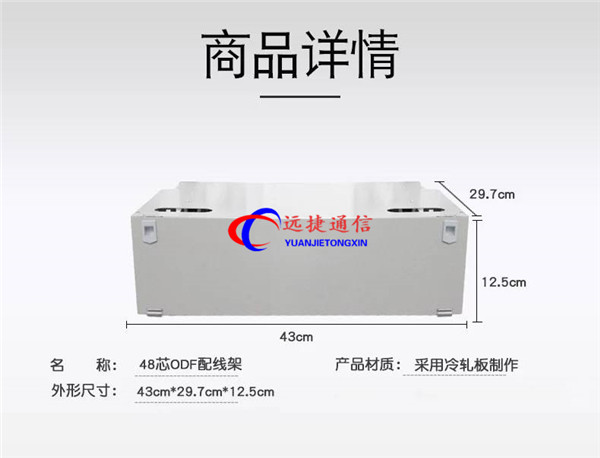

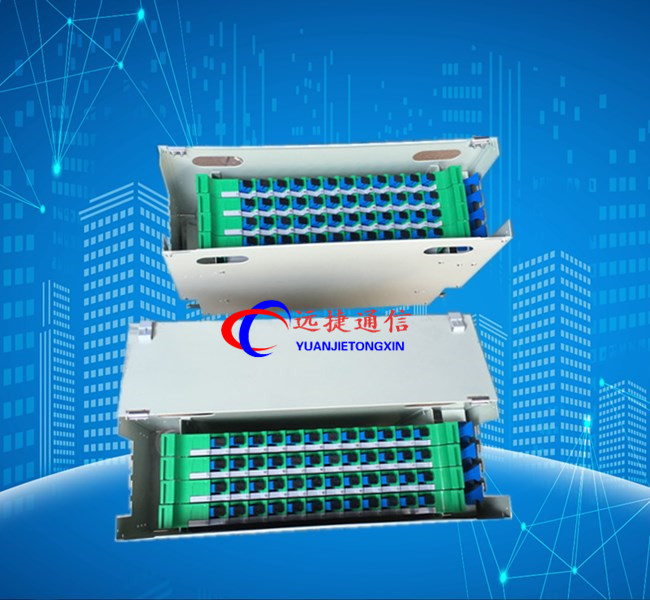

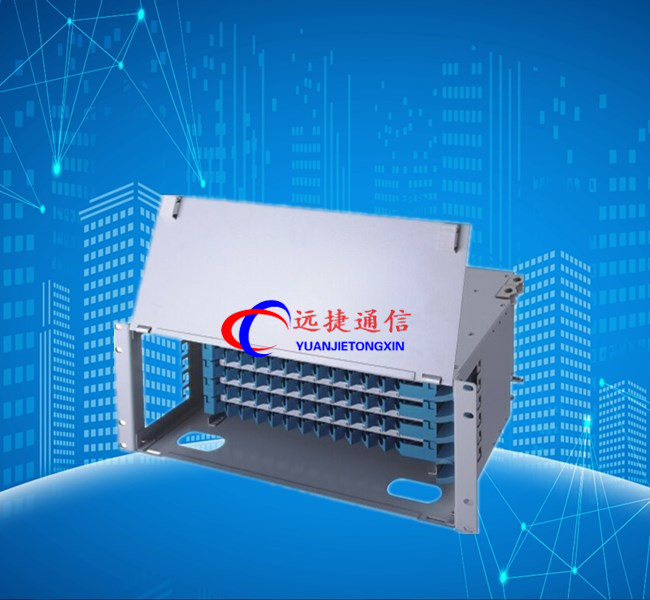

 标准ODF箱结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材
 料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持
在40mm以上。
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综
合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
光缆纤芯和尾纤的存储和保护功能等。

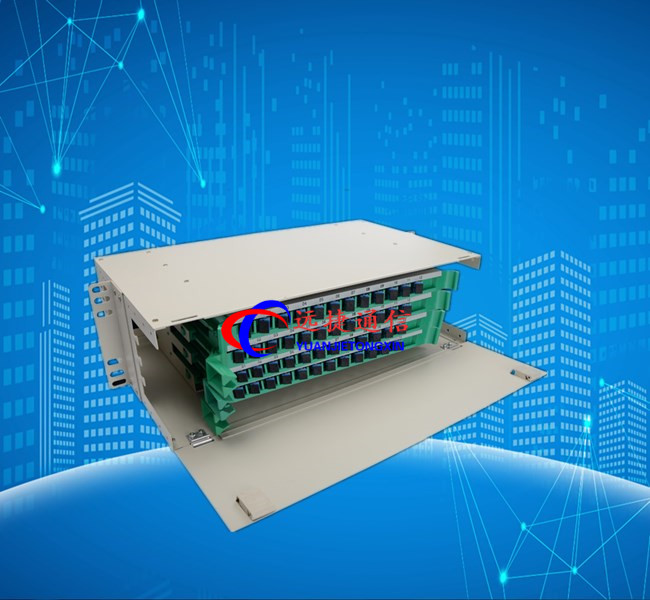

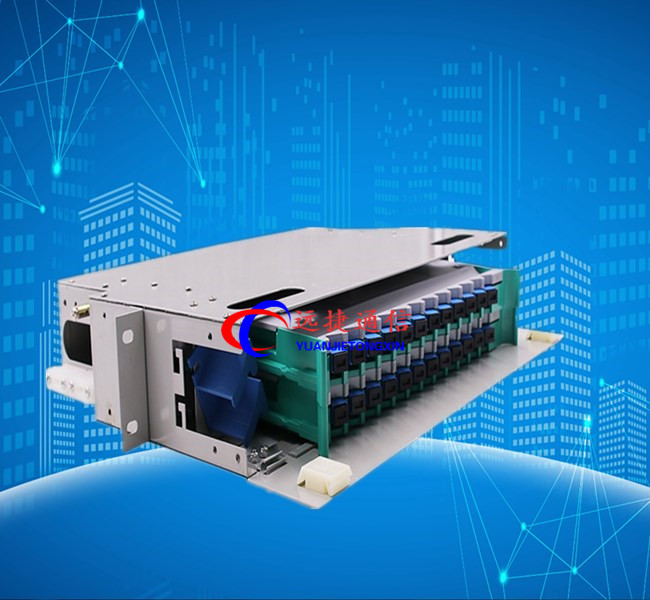

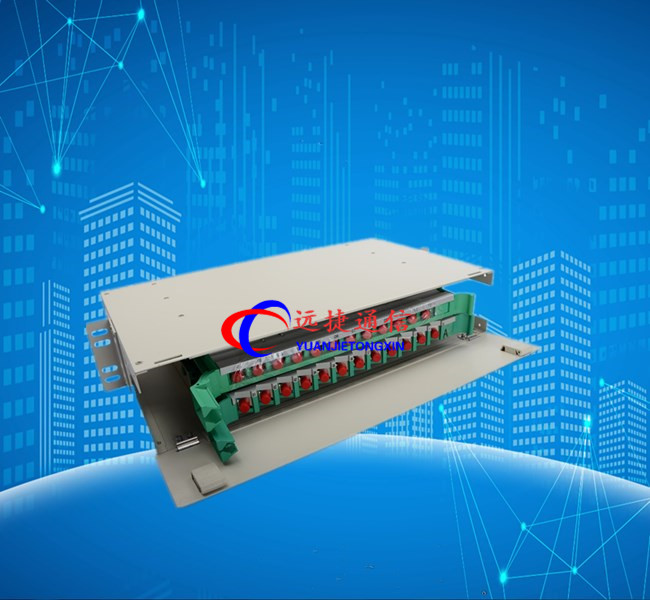

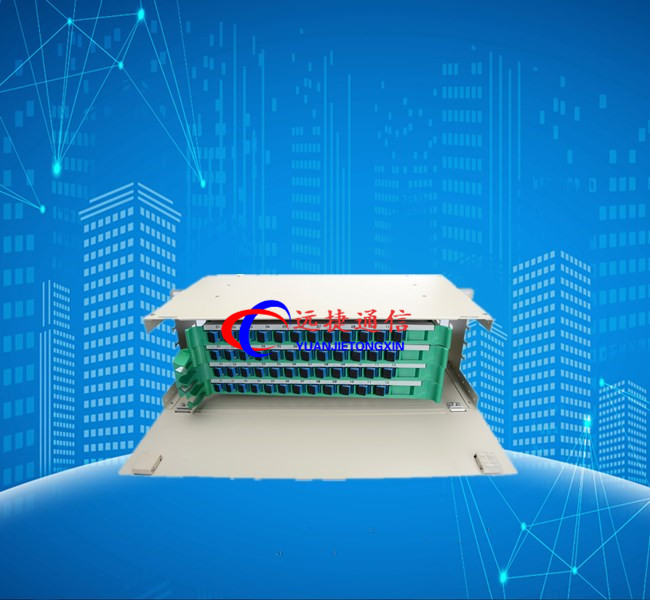

 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入
的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配
 盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

二、电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2 ，接地处有明显的接地标志。

三、优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

四、应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。
