箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封　，密封性能达到GB4208--1993中IP　级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

采用12芯熔配一体化模块，较大幅度利用有效空间，较大容量为1152芯。

卡接式安装FC、SC适配器。

前后设通道，可方便跳线灵活跳接

12芯熔配一体化模块可抽出至箱外，全面正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题

Ⅰ)用喉箍或压块将未开剥的光缆固定;
Ⅱ)将开剥后的光缆中的金属加强芯固定.
由于开剥后的光纤束管比较容易折断,一般在束管外套上PVC软管加以保护.
光缆的金属加强芯和光缆护套中的金属层必须可靠接地,并与箱体的接地相互独立.行业标准(YD/T　988-1998)规定的接地要求为:
Ⅰ)绝缘电阻>2×104MΩ/500VDC(指光缆固定装置与机架之间)
Ⅱ)耐高压>3KV/1min无击穿,无飞弧(指光缆固定装置与机架之间)

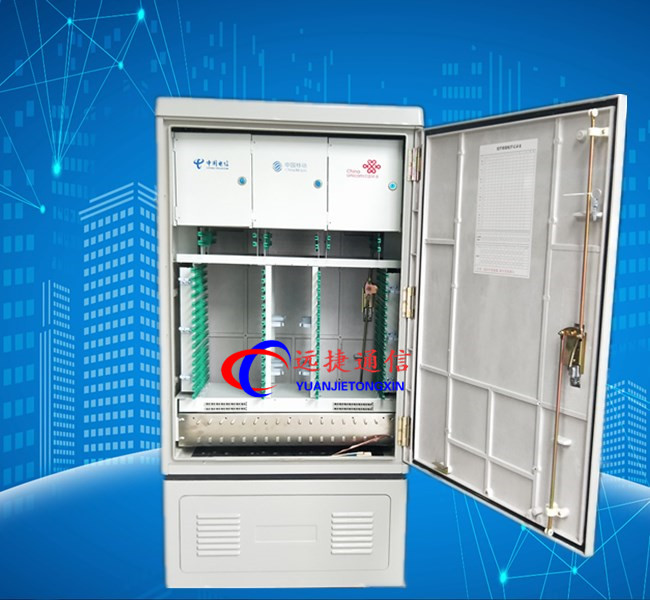

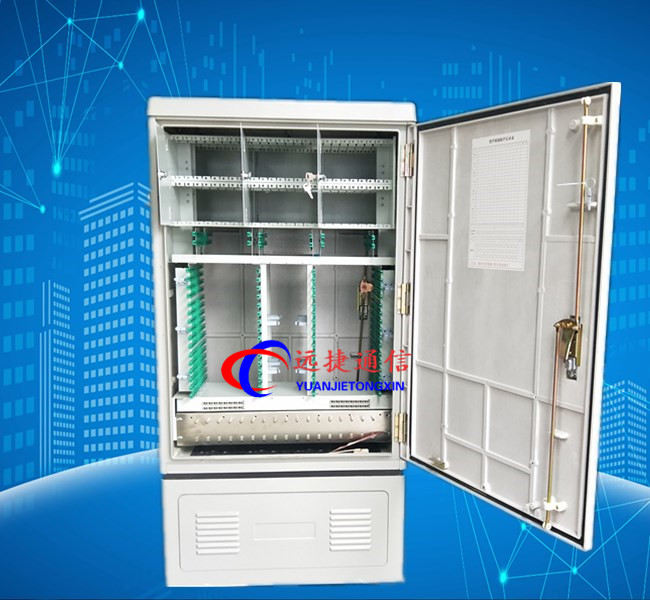

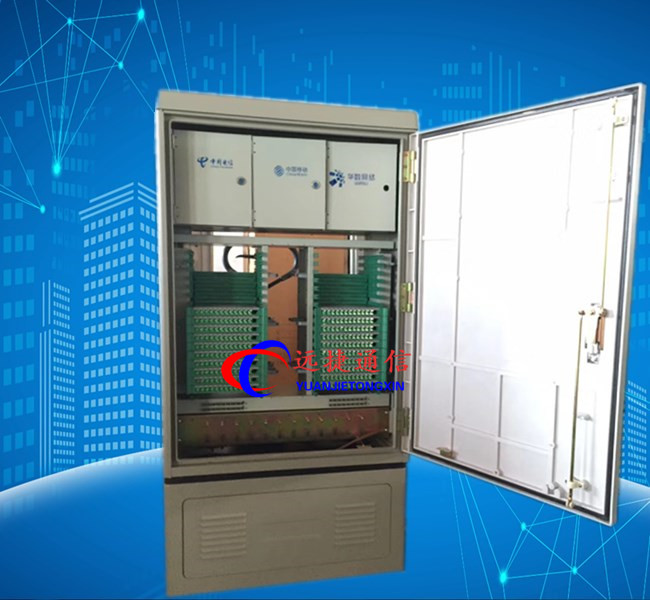

光交箱

1.SMC箱体：三网合一光交箱、光交箱箱体，系采用SMC（不饱和聚酯玻纤增强片状模塑料）复合材料经高温一次模压成型，比重轻、抗腐蚀、耐老化、防凝露、密封性能好、安全美观，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，能克服室外金属设备易锈蚀、寿命短和隔热保温性能差等缺陷。

性能特点：

1）材料与外观：该箱体采用SMC复合材料经高温一次模压成型，表面不做任何处理箱体表面平整光滑，颜色均匀，不易刮伤。

2）密封性能好，安全可靠、使用方便：该箱体可前后开门，操作维护方便，箱门采用三点定全门锁，锁芯加盖保护，并用凹边密封条压紧方式密封，安全可靠，防护性能达到GB4208-IP65级要求，能有效防止雨水浸入，具备全天候防护功能。

3）机械强度高、阻燃性好：该箱体由于要用玻纤增强SMC材料，经高温一次模压成形，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。

4）抗腐蚀、耐老化、电绝缘性强：该箱体抗腐蚀、耐老化、防辐射、高压防护性能好，电绝缘性强，能够适应强酸、强碱等各种恶劣环境。

5）耐高温、防凝露：该箱体由于采用SMC材料，具有金属材料无法比拟的隔热保温性能，耐高温，并能有效防止水汽凝结。

6）该箱体可配套底座，落地、架空或壁挂安装。

2.不锈钢箱体：光缆交接箱箱体采用不锈钢材料。具有防护能力强、坚固耐用的优点。

性能特点：

1）模块化设计提供了较大的灵活性，满足当前和未来发展的需要。

2）箱体外表静电喷涂，抗腐蚀和抗老化能力强，防凝露效果优越，使用寿命大于25年。

3）模块托盘（熔配单元）可绕左前方转轴旋出90°，装入模块内的适配器呈斜角30°卡接式安装，保证了光纤的弯曲半径和避免了强光灼伤眼睛。

4）熔接盘可旋出90°后再抽出，既便于施工，又便于扩容与维护。

5）箱体内有充裕的布线空间，操作维护方便。

产品特性：

? 光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续和配线有直接连接和交叉连接的功能。

? 采用熔配一体化抽à-式模块，使交接箱容量大，密度高。

? 箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境。

? 箱体具有良好的密封性能，防护等级达到GB/T4208 IP65级。

? 具有很好的安装性能及防破坏功能。

? 箱体具有安全可靠的光缆固定与接地保护装置。

? 光缆交接箱体箱材料为SM,容量0～576芯。

技术特性:

? 高压防护接地与机箱绝缘电阻：≥20000MΩ/500V(DC)

? 箱高压防护接地与机箱间耐压≥15000V(DC)/1min，不击穿，无飞弧。

? 箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

? 机箱的密封防护等级：达到GB4208标准中IP65级

工作环境:

? 环境温度：-45℃～+80℃

? 相对湿度：40℃时小于95%

? 大气压力：70～106Kpa

12芯ODF箱24芯ODF箱36芯ODF箱48芯ODF箱72芯ODF箱96芯ODF箱

ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。
概述：
1、ODF光纤配线架的作用：
  ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。
2、ODF光纤配线架的特点
  近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。
（1）纤芯容量
  一个ODF光纤配线架应该能使局内的芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。
（2）功能种类
ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足弯曲半径的要求。
