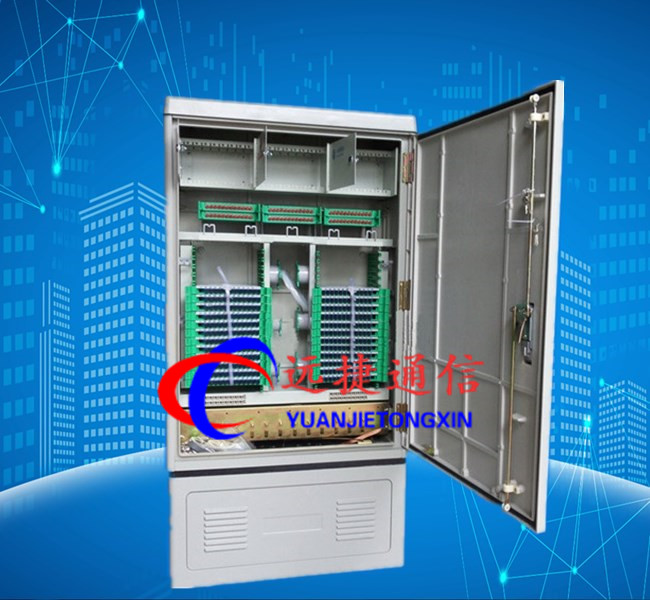

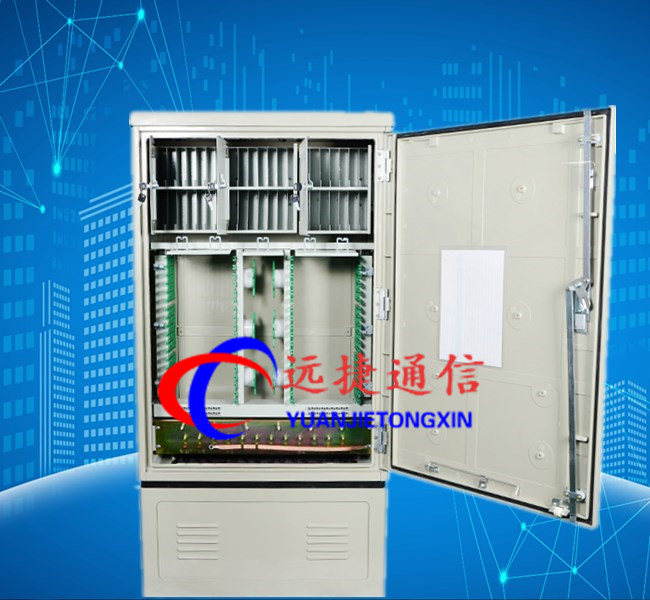

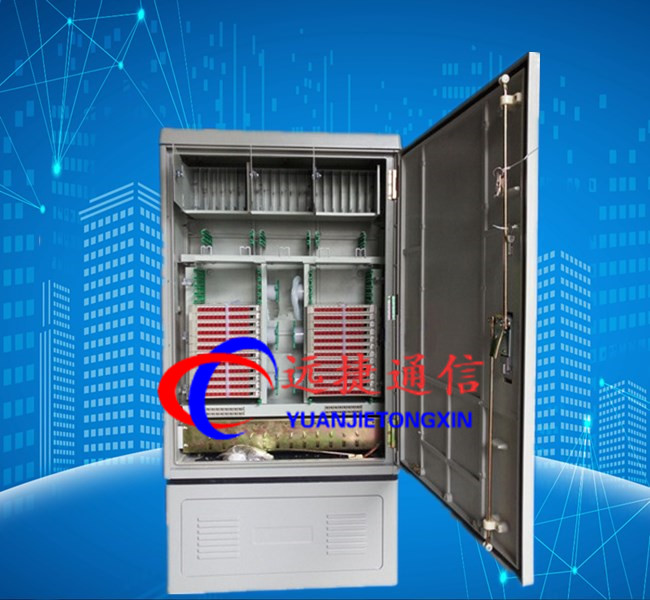

主要特点：

1、用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

2、箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

3、壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。

4、箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

5、采用12芯熔配一体化模块，大幅度利用有效空间，大容量为864芯。

6、卡接式安装FC、SC适配器。

7、前后设通道，可方便跳线灵活跳接

8、12芯熔配一体化模块可抽出至箱外，全面正面操作。

9、有可靠的光缆固定、开剥和接地装置。

10、各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

11、光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题

使用条件：

工作温度：-40℃∽+60℃

相对湿度：≤95%（+40℃时）

大气压力：70∽

贮运温度：-40℃∽+60℃

防潮防雨防尘防盗符合YD/T988-1998标准

主要技术参数：

插入损耗：1.31,1.55um LD光源。单模≤0.18dB多模≤

回波损耗：1.31,1.55um LD光源。单模PC≥45dB UPC≥50dB APC≥

绝缘电阻：≥2×104MΩ

耐电压：3KVDC/1min不击穿，无飞弧

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于

功能要求：

1．光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2． 光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

交接箱的分类及规格 1.交接箱的分类
（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。
（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。
2.交接箱的规格
按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。

交接箱的结构

交接箱的结构形式如图1所示。
1.箱体上应有接地端子和备用端子及其标记。
2.接线排和箱体两侧应留有100～150mm操作空间。
3.箱体底部的电缆进出口应有良好的密封防潮措施。
4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。
5.箱门板内侧应有存放测试夹、记录卡片和卡接专用工具的装置。
6.产品应包括以下附件：地脚螺栓、螺母、垫圈及专用工具。
交接箱的技术要求
1、使用环境环境温度：-55～+55℃相对湿度：＜95[%]大气压力：70～106kPa

2、电气性能
1.任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5×104MΩ。
2.任意两端子之间及任一端子与接地点之间在接通500VAC时，1min内应无击穿和飞弧现象。
3.导线与接线端子之间的接触电阻不得大于5×10-3Ω。
4.接线端子可断簧片处的接触电阻不得大于20×10-3Ω，机械寿命试验后不大于30×10-3Ω。

3、机械物理性能
1.箱体一般应采用金属材料。如采用非金属材料其燃烧性能必须符合GB4609中规定的FV-0级。
2.箱体外表面不应有明显的机械损伤，箱体内不应有焊渣等杂物。
3.箱体外形的大尺寸不应超过1600mm×1100mm×400mm（高×宽×厚）。
4.当箱体高度大于1200mm或交接箱的整体自重大于50kg时，必须设置用于防风抗震和起重挂索的装置。
5.箱体在图2所示各方向受载的负荷值见表1。

6.箱门及门锁应开启灵活、可靠，箱门开启角应大于或等于120。
7.箱门处于关闭状态时，其密封性能应符合GB4208中规定的IP53的要求。
8.箱门把手等外露和操作部分，不应存有小于R2的锐角。
9.各式接续器件的塑料主体，燃烧性能必须符合GB4609中规定的FV-0级。
10.各式卡接式接线端子的适用线径为0.32mm、0.4mm、0.5mm、0.6mm、0.8mm中的一种或几种。
11.接续好的接线端子与导线的拉脱力应符合表2的要求。
12.接线模块的卡接簧片和可断簧片重复使用次数不少于200次。
交接箱一般规定
1.交接箱的安装位置应符合设计要求。
2.交接箱安装必须稳固，箱体横平竖直，箱门应有完好的锁定装置。
3.交接箱的设备编号、电缆及线序编号等标志应正确、完整、清晰、整齐。
4.落地式交接箱安装应砌混凝土基座，基座与人（手）孔之间应以电缆管方式连接，不得采用通道式。电缆管数量应接交接箱终容量需要一次敷设，少一次不得少于三根。
5.落地式交接箱安装必须做好防潮措施。
6.金属箱体的壁龛式分线盒，其箱底应衬厚度不小于15mm的木板，以便电缆固定。
交接箱安装位置的选择 交接箱安装位置的选择应符合以下条件：
1.交接箱的佳位置宜设置在交接区内线路网中心偏离电话局的一侧，靠近交接区入口处的个分支路口或配线电缆的交汇处。
2.符合城市规划，不妨碍交通并且不影响市容观瞻的地方。
3.靠近人（手）孔便于出入线的地方，或利旧电缆的汇聚点上。
4.安全、通风、隐蔽、便于施工维护、不易受到外界及自然灾害损伤的地方。
5.下列场所不得设置交接箱：
（1）高压走廊和电磁干扰严重的地方。
（2）高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方。
（3）易于淹没的洼地及其他不适宜安装交接箱的地方。
6交接箱的安装 交接箱的安装有架空式、落地式、交接间式等几种主要形式。
