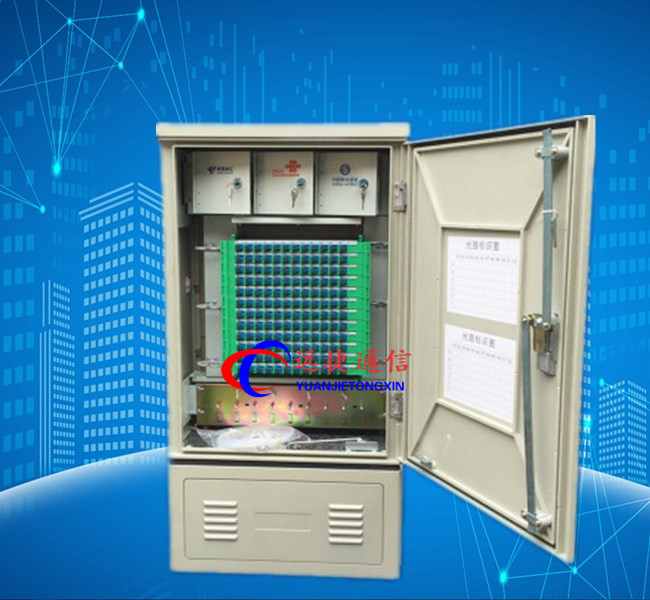

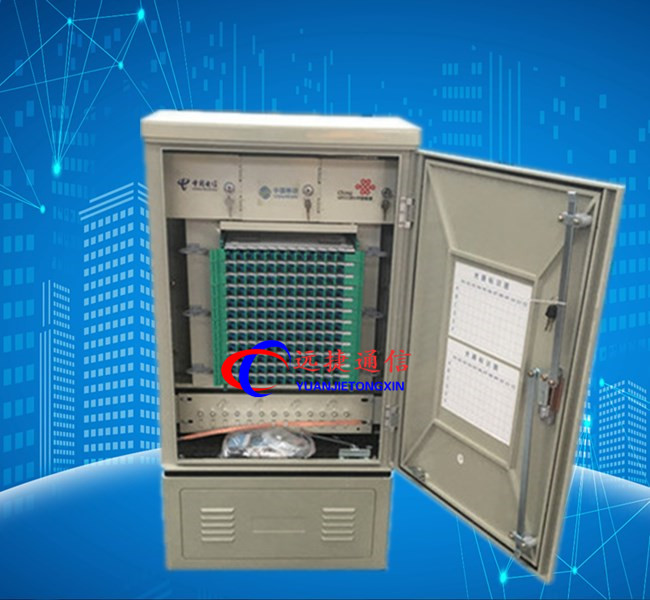

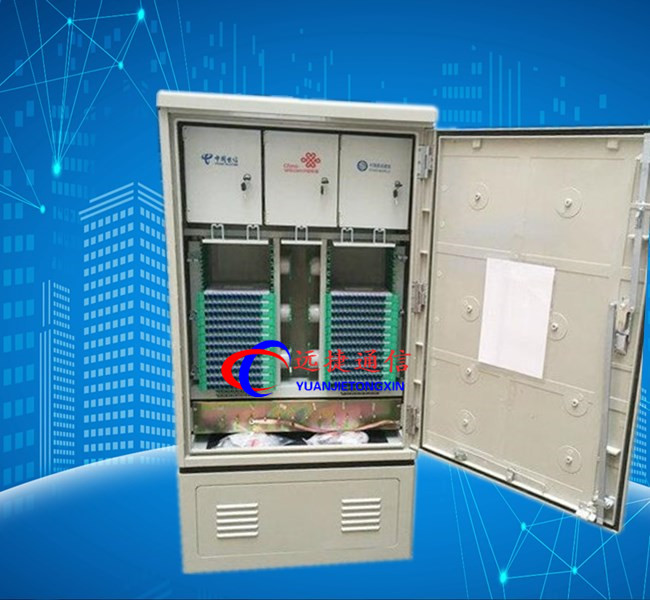

144芯三网合一光纤交接箱通用详解规格尺寸
三网合一光缆交接箱配置参数、光缆交接箱//落地式光缆交接箱//壁挂式光缆交接箱//抱杆式光缆交接箱//塑料光缆交接箱//SMC光缆交接箱//不锈钢光缆交接箱//冷轧板光缆交接箱//免跳接光缆交接箱//无跳接光缆交接箱//免跳纤光缆交接箱//三网合一光缆交接箱//四网合一光缆交接箱//光交箱//室外光缆交接箱//光交箱、144芯无跳接光交箱、288芯无跳接光交箱、576芯无跳接光交箱、144芯光缆交接箱、288芯光缆交接箱、576光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱、96芯落地式光缆交接箱、144芯落地式光缆交接箱、288芯落地式光缆交接箱、576芯落地式光缆交接箱、96芯室外落地式光缆交接箱、144芯室外落地式光缆交接箱、288芯室外落地式光缆交接箱、576芯室外落地式光缆交接箱、144芯光缆交接箱（不锈钢）、144芯光缆交接箱（SMC）、288芯光缆交接箱（不锈钢）、288芯光缆交接箱（SMC）、576芯光缆交接箱（不锈钢）、576芯光缆交接箱（SMC）、室外落地安装，有常规配线款、免跳接款、三网及四网融合款式，实用于中国移动、中国电信、中国联通、中国广电等各种不同运营商施工要求。用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。China Telecom中国电信三网融合光交箱，（商品图片）|China Mobile中国移动三网合一光交箱（满配价格）|China Unicom中国联通三网融合光交箱，（生产厂家)|三网融合光交箱厂家，三网融合光交箱批发，三网融合光交箱生产基地！
一、简单介绍：FTTH三网合一光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求
【远捷通信】产品售后服务为创造品牌,提高企业度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨'的精神,以“优惠的价格,周到的服务,可靠的产品质量'的原则向您郑重承诺：
一,产品质量承诺：
产品的制造和检测均有质量记录和检测资料。
对产品性能的检测,我们诚请用户亲临对产品进行全过程,全性能检查,待产品被确认合格后再装箱发货。
二,产品价格承诺：
为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质品牌产品。
在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。
三,交货期承诺：
产品交货期：尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。
四,远捷售后服务承诺：
服务宗旨：快速,果断,准确,周到,服务目标：服务质量赢得用户满意服务效率：保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。
服务原则：产品保修期为十二个月,在保修期供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
8、12芯熔配一体化模块可抽出至箱外，全面正面操作。
使用条件：
2、相对湿度：≤95%（+40℃时）
3、大气压力：70∽106kpa
4、贮运温度：-40℃∽+60℃
5、防潮防雨防尘防盗符合YD/T988-1998标准
主要技术参数：
2、回波损耗：1.31,1.55um LD光源。单模PC≥45dB UPC≥50dB APC≥60dB
3、绝缘电阻：≥2×104MΩ
4、耐电压：3KVDC/1min不击穿，无飞弧
5、箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N
二、产品简介：
1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.
3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。
4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。
5.在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续
6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。
7.门锁采用优质户外防水锁，箱体挂墙安装
8.具有临时尾纤存储区域
9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等
产品概述：
2010年，国家重点发展战略性产业为电信发展带来新的机遇，三网融合进入实施阶段、互联网得到进一步发展，3G业务和网络建设进展平稳，我国通信市场保持稳定健康的发展。运营商继续保持高额投资，大力部署FTTx建设和网络升级，并以3G和TD发展为契机，加快推进通信业转型发展。
三网合一光纤楼道箱是中国移动、中国联通、中国电信伴随社会的进步，因业务与技术的发展，相互渗透相互融合的情况下而研究开发的新产品。普通社区宽带用户可以来回换三家的宽带网络，是三网合一楼道箱大的优势与进步。
三网合一楼道箱包括直熔式三网合一楼道箱、插片式三网合一分路器箱、抽拉式三网合一配线箱三种型号。适用于光缆和配线尾纤的保护性连接，或光纤接入网中的光纤终端点。同时也适用于FTTH光纤到户使用，可安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱与入户光缆熔接引出，实现光缆的直通功能，满足各类传输网络工程的需求。（可根据客户需要设计不同款式、不同尺寸的箱体。）
产品特点：
采用工优质冷轧钢板，静电喷涂室外防水粉末，抗压能力强，防护等级：IP55级；
产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活；
采用独特的防盗锁和活动铰链结构设计，开闭轻巧，灵活更有利于溶解配线工作;
主要用于光传输终端的成端熔接、分光、配线输出等；
可配置标准插片式分光器安装槽，便捷插入分光器；
在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续。
有效做到移动、联通、
、技术参数：
1.工作温度：-30~+60度，储存温度-40~+60度
2.箱门开启角度：180°
3.大气压力:70Kpa-106Kpa
4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
5.回波损耗≥45dB;附加损耗≤5dB
6.插拔耐久性寿命>1000次
7.电气性能:绝缘电阻≥1000MΩ500V(直流电)
8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
三、适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范；
4.前面操作、安装都相当迅速方便；
5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护；
6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器；
7.产品重量：壁挂式：22KG 、镶嵌式：21KG
8.产品材料：冷轧板
9.产品颜色：常规色灰色
10.产品工艺：冲压
09
09
2021
144芯三网合一光纤交接箱通用详解规格尺寸 光交箱 光缆交接箱 三网合一光交箱
来源:[宁波市远捷通信设备有限公司]
联系人：李先生
手机：13819896675
电话：-
传真：-
QQ：1530287633
Email：
地址：地区
品牌：远捷通信
价格：1.00
元/台
供应地：
产品型号：齐全
主要特点：
1、用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。
2、箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。
3、壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。
4、箱体内部夹以隔热材料，能有效防止箱内凝露的产生。
5、采用12芯熔配一体化模块，大幅度利用有效空间，大容量为864芯。
6、卡接式安装FC、SC适配器。
7、前后设通道，可方便跳线灵活跳接
9、有可靠的光缆固定、开剥和接地装置。
10、各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
11、光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题
1、工作温度：-40℃∽+60℃
1、插入损耗：1.31,1.55um LD光源。单模≤0.18dB多模≤0.30dB
功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
材料：SMC是Sheet molding compound的缩写，即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965年左右，美、日相继发展了这种工艺。我国于80年代末，引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子／电气等行业中。
●GTGXF通信光缆交接箱材料与处观---该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，箱体表面平整光滑，颜色均匀，不易刮伤。具有高强度、耐腐蚀、耐老化的特点。能抵御剧变气候和恶劣环境的影响。
●使用双层熔接配线盘，充分利用了盘的上下两面，集熔接和配线于一体，可采用卡式安装FC、SC 型适配器。每盘可安装12个适配器，适配器倾斜30°角在光纤熔接配线盘内，可保证光纤的曲率半径。
●适用于普通光缆和宽带光缆，空间布线大，所有光缆、光纤走线在任何位置都能有效保护。
●箱门门锁具有良好的防破坏功能，启闭灵活可靠，箱门开启角度〉120°，密封性能好外箱体采用SMC不饱和聚脂玻璃纤维。板厚1.5mm，内层采用1.5mm优质冷扎钢板，均从上海宝钢采购。
工艺过程
①该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，增强模块塑料在高温高压下固化成型。SMC系列模塑料成型工艺 ：模压成型温度：150℃±5℃ 保压时间：60-70s／mm 模压压力：10-20Mpa具体工艺视产品和模具结构而定，如果制品厚度比较厚，则温度应稍低，一般成型温度为 135℃-145℃，形状越复杂，成型压力越高。
②机械强度高、阻燃性好--该箱体由于采用SMC复合材料，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。
③抗腐蚀、耐老化、电绝缘性强-- 该箱体抗腐蚀、耐老化、高压防护性能好、电绝缘性强，能够适应强酸、强碱等各种恶劣环境。
④耐高温、防凝露--该箱体由于采用SMC复合材料，具有金属材料无法比拟的隔热保温性能，耐高温，并有效防止水汽凝结。
