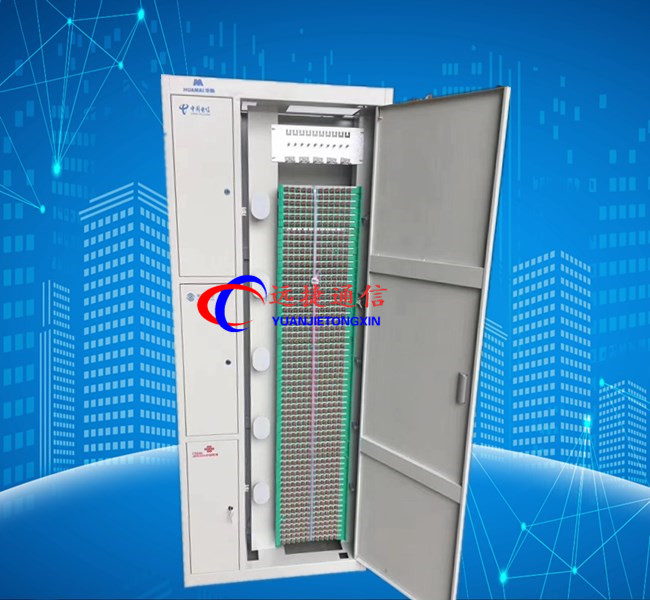

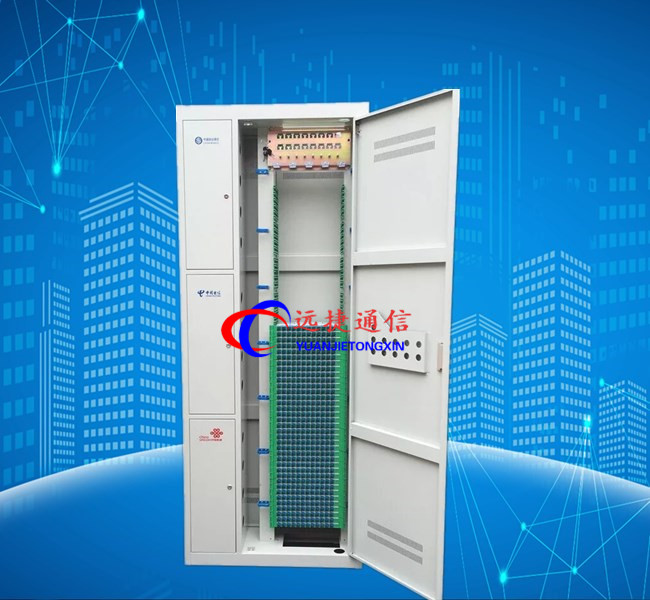

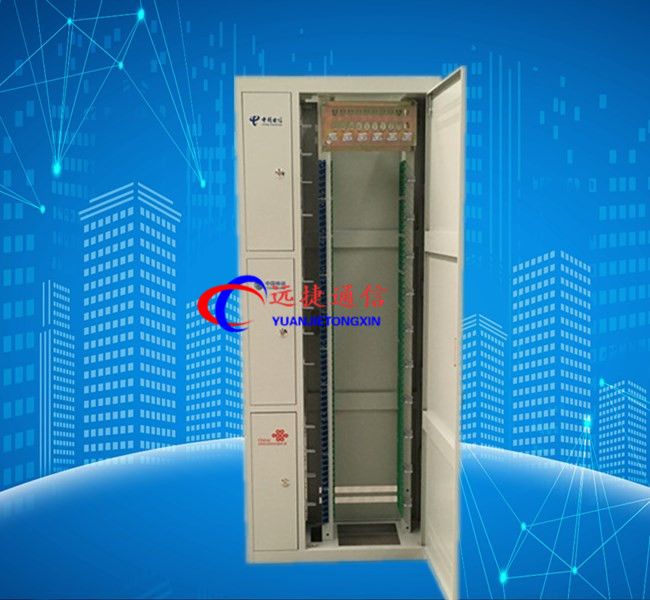

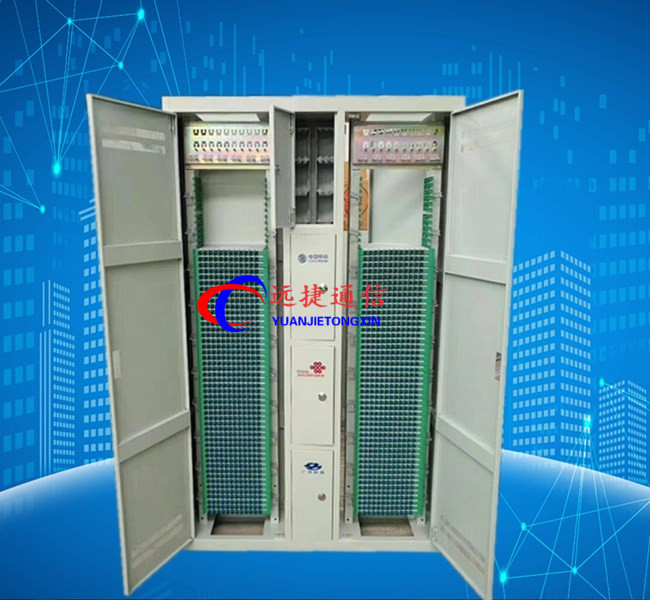

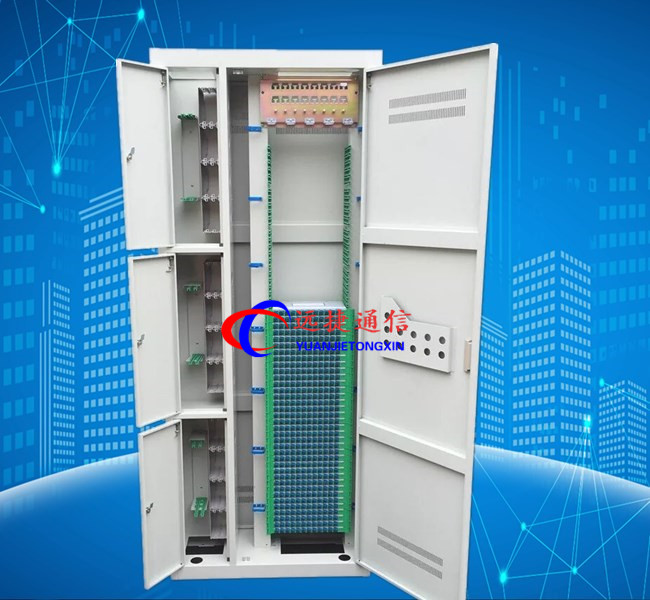

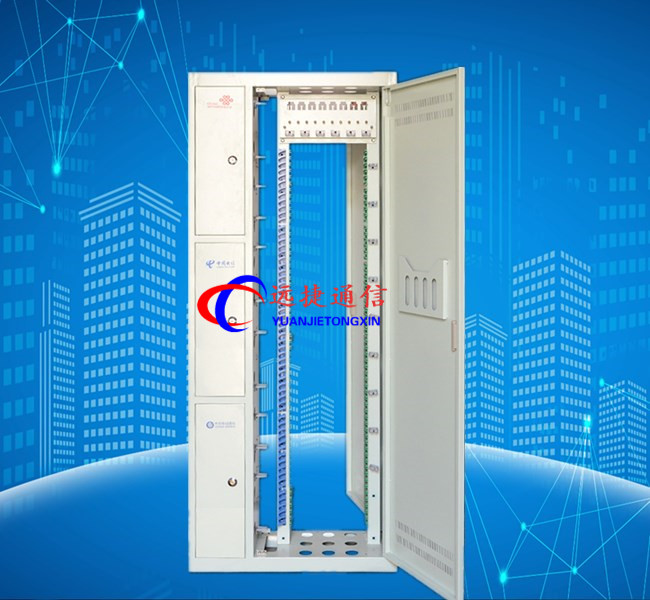

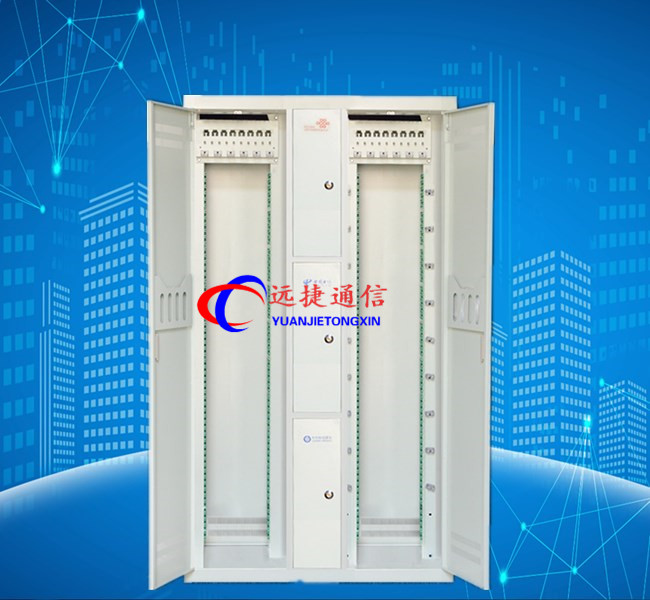

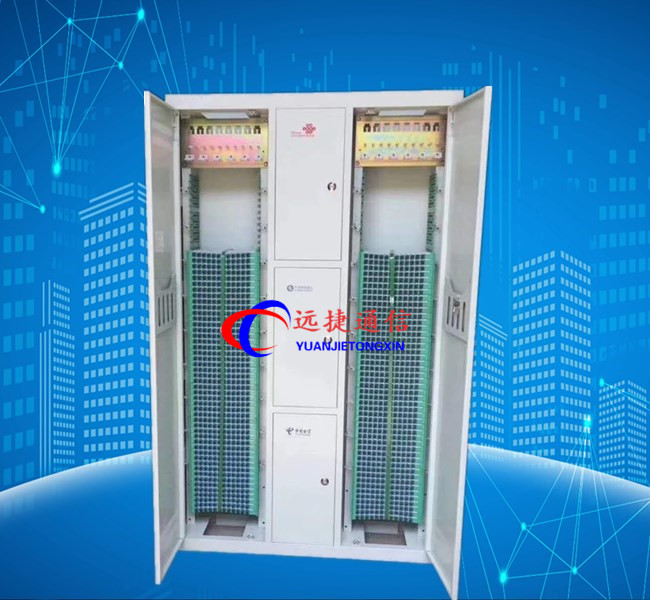

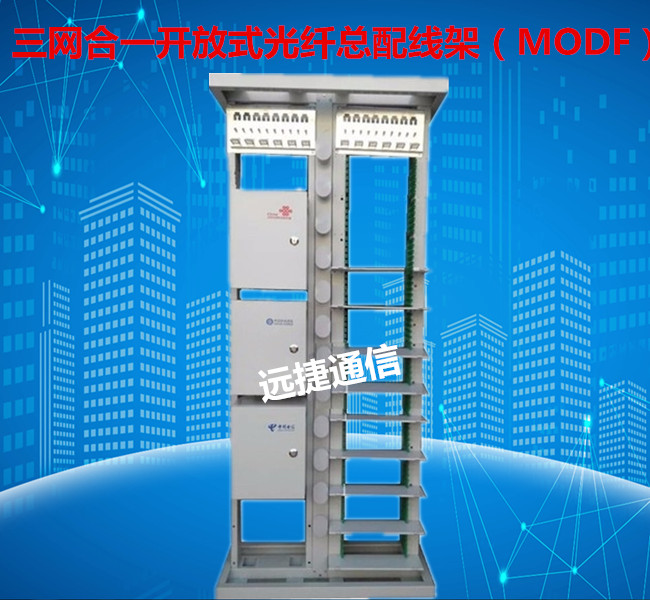

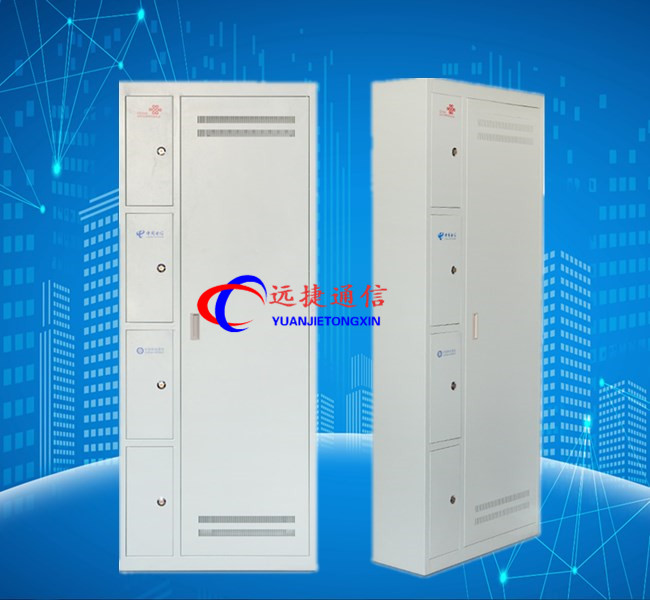

三网合一配线柜的作用： 光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。光纤配线架的特点，近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应重点考虑以下几个方面。

（1）纤芯容量一个光纤配线架应该能使局内的大芯数的光缆完整架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。

（2）功能种类，光纤配线架作为光缆线路的终端设备应具有4项基本功能。固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

三网合一配线柜机械性能：

塑料件燃烧性能符合GB51697-85的规定。

光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。

光缆进入机箱，曲率半径大于光缆直径的15倍。

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：

1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；

2.实时监控端口，可提高故障定位效率，减少人力成本；

3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；

4.eID电子标识减少纸质标签带来的信息泄露隐患；

5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。

特征：

A型光纤配线架外向美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆。

机架可定做敞开式或全封闭结构，前后开门，便于操作、防尘效果好。

每单元装6个12芯熔配一体化模块，熔接模块在单元中有可靠的定位及限位装置，可单片移除操作使熔接一次性完成，简化了操作。

合理的走线、绕、贮纤结构保证光纤在任何地方的曲率半径不小于40mm。

打开单元门板上面有明显的线序示名标识，方便查找线路，而打开的单元门板又可作为临时工作平台。

机架具备安全可靠地接地保护装置。

采用双开玻璃门，左右二面局配有盘纤装置，方便操作。

技术特征:

机架高压防护接地与机架间绝缘，绝缘电阻＞1000MΩ/500V(DC)

机箱高压防护接地与机箱间耐压：＞3000v（DC）一分钟无击穿、无飞弧现象。

工作环境：

工作湿度：-5℃~+40℃

相对湿度：≤85%（+30℃）

大气压力：70~106Kpa
