ODF子框安装布线操作

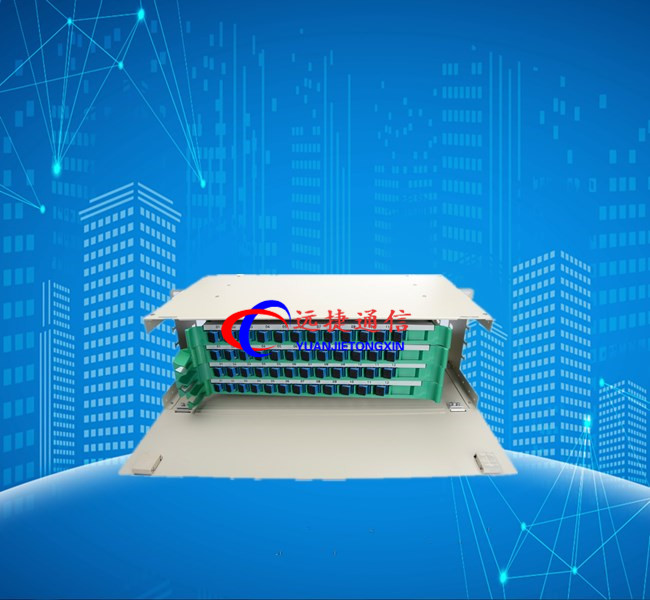

ODF箱是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。箱体采用冷轧板具有良好的性能，即通过冷轧，可以得到厚度更薄、精度更高的冷轧带钢和钢板，平直度高、表面光洁度高、冷轧板表面清洁光亮、易于进行涂镀加工、品种多，用途广，同时具有冲压性能高和不时效、屈服点低的特点，所以冷轧板具广泛的用途，主要应用于汽车、印制铁桶、建筑、建材、自行车等行业，同时还是生产有机涂层钢板的选材。能抵御剧变气候和恶劣环境的影响，外观优雅的弧度设计，向用户们完美的展现出立体视角，一改你往日的平面视角。使用双层熔接配线盘，充分利用了盘的上下两面，集熔接和配线于一体，可采用卡式安装FC、SC 型适配器。每盘可安装12个适配器，适配器倾斜30°角在光纤熔接配线盘内，可保证光纤的曲率半径。 目前这款48芯ODF箱远捷通信正在底价热销中，感兴趣的朋友不妨关注一下。
ODF单元箱、ODF箱、ODF子框、19英寸ODF箱、ODF配线箱、光纤配线单元、ODF熔配单元体,光纤配线单元
型号： 12芯、24芯、36芯、48芯、72芯、96芯、144芯
材质：冷轧板、不锈钢
安装方式：19英寸
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
产品概述：
熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品特性：
标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
光缆纤芯和尾纤的存储和保护功能等。
配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
ODF单元箱的安装方法：
1、信息模块、多用户ODF单元箱、集合点配线模块安装位置、安装方式和高度应符合设计要求。
2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。
3、ODF单元箱底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。
4、ODF单元箱底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。
5、固定螺丝需拧紧，不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上?做到美观整齐。
6、安装在墙上的ODF单元箱，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。ODF单元箱应离活动地板表面300 mm。
7、各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。
8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间，并应符合设计要求。
产品概述：
熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品特性：
标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材
料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持
在40mm以上。
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综
合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
光缆纤芯和尾纤的存储和保护功能等。
配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入
的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配
盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
为适应三网融合、FTTx的推广，公司推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！
自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产及检测设备，各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
公司凭借雄厚的技术实力、完善的服务，公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来。
合作伙伴：电信、移动、联通、广电等……
