ODF光纤配线架型号：GPX2000-VI型光纤配线架、GPX2000-VII型光纤配线架、GPX2000-VIII型光纤配线架、GPX2000-VIIIB型光纤配线架、GPX2000-VIIIC型光纤配线架、GPX2000-VIIIE型光纤配线架、GPX2000-VIIIF型光纤配线架CT-GPX09T型光纤配线架
ODF光纤配线架容量：144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1200芯、1440芯、2160芯（支持订做）光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能，是信息机房中不可或缺的部分。光纤配线架是光缆和光通信设备之间或光通信设备之间的配线连接设备。主要用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线**的中小型配线系统

ODF光纤配线架特点：
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
ODF光纤配线架在综合布线系统中的应用：综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19'机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：
1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；
2.实时监控端口，可提高故障定位效率，减少人力成本；
3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；
电子标识减少纸质标签带来的信息泄露隐患；
5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。

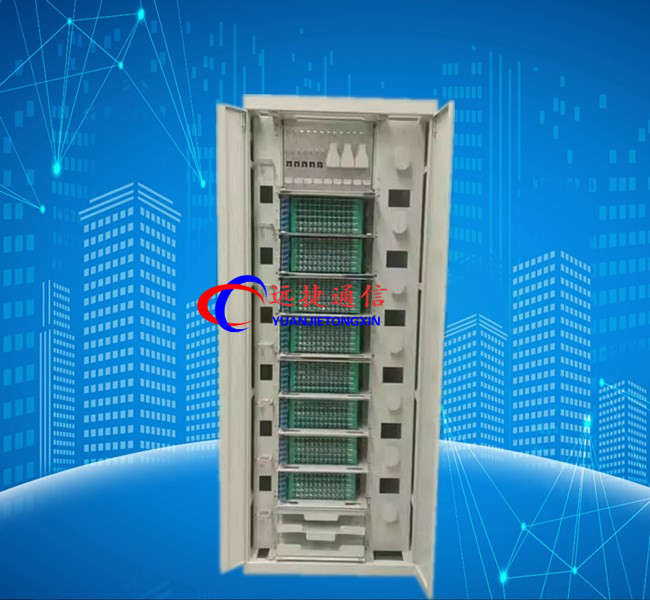

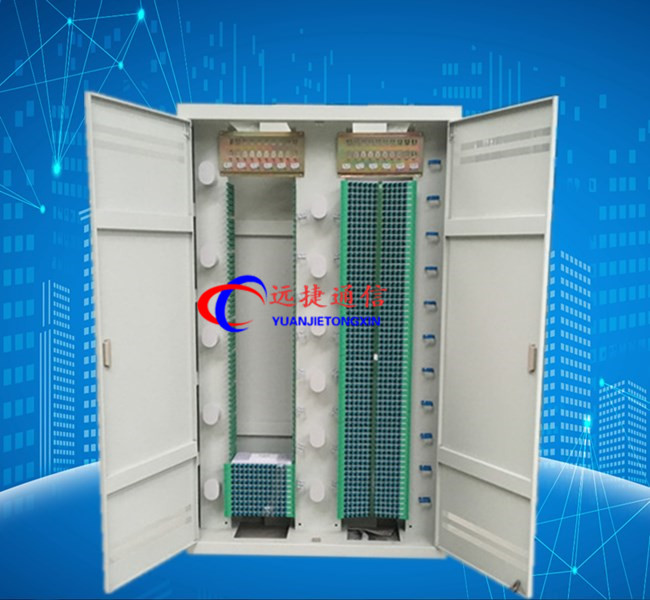

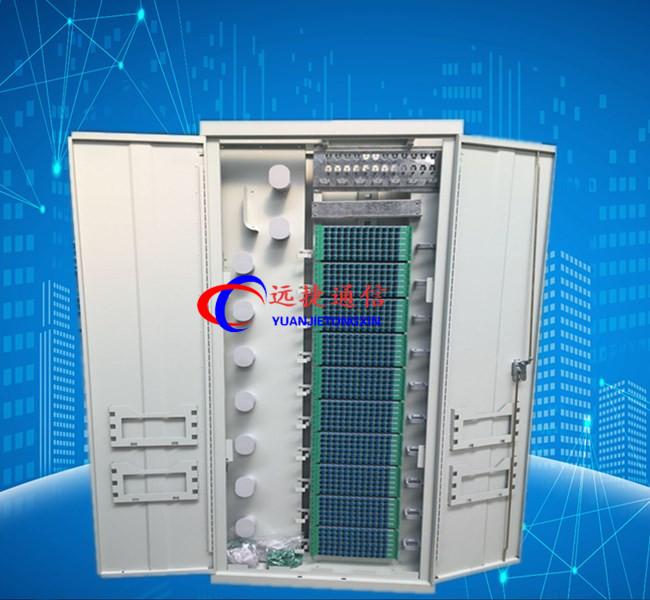

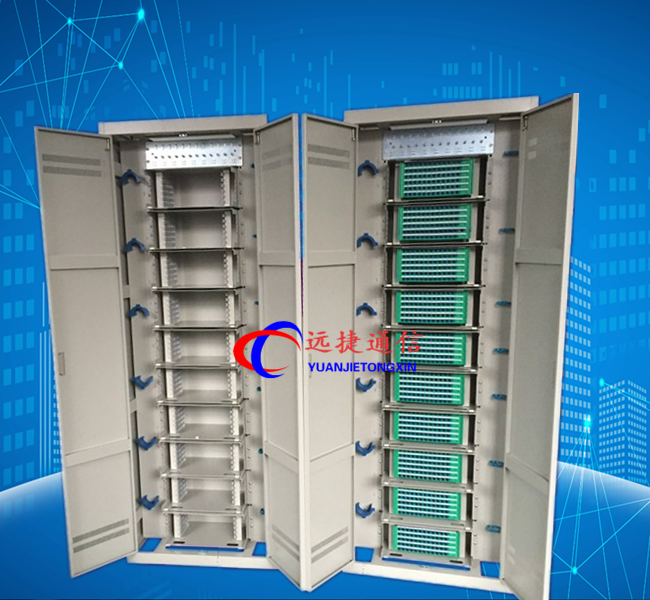

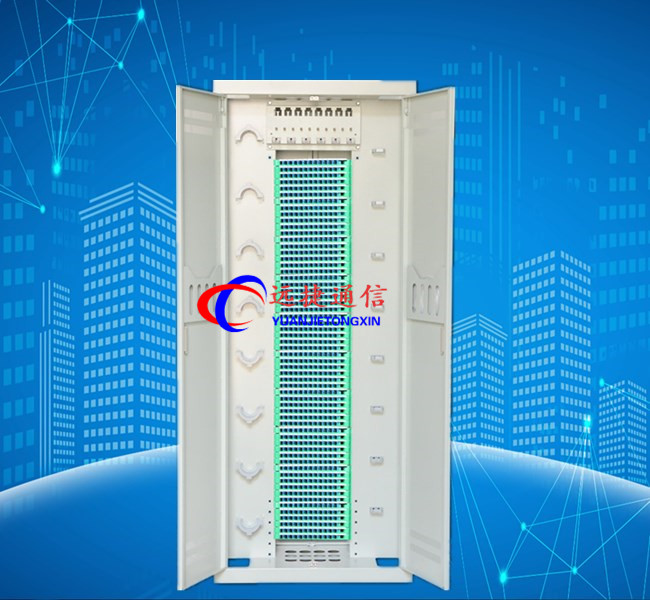

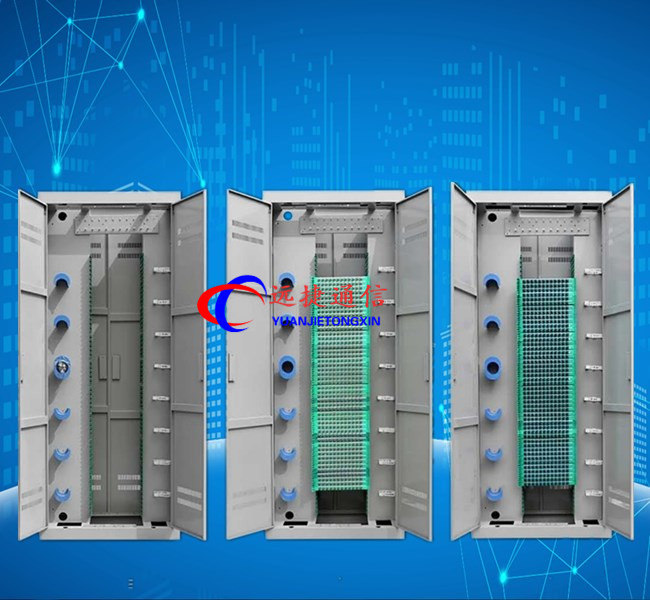

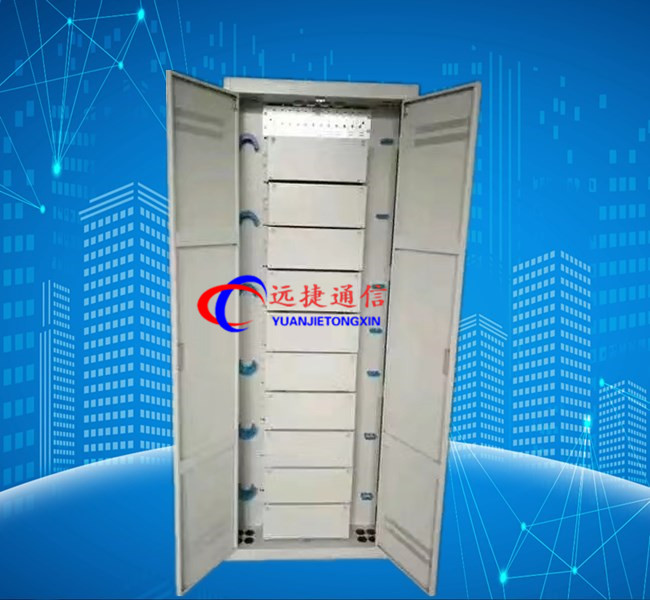

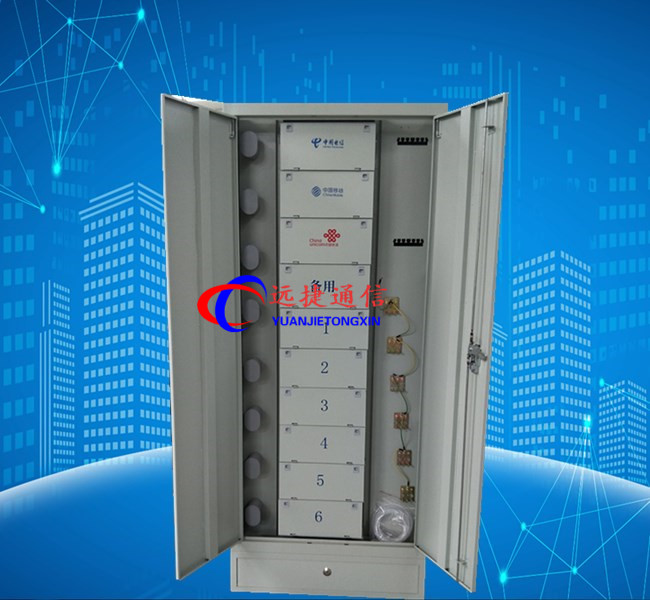

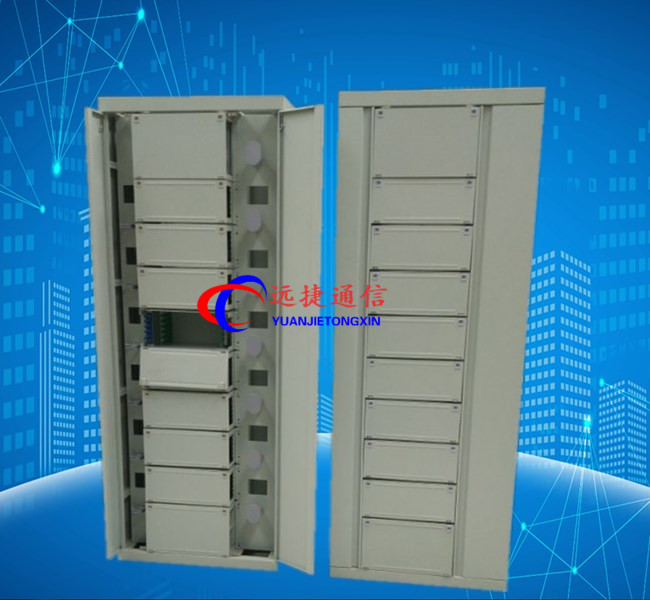

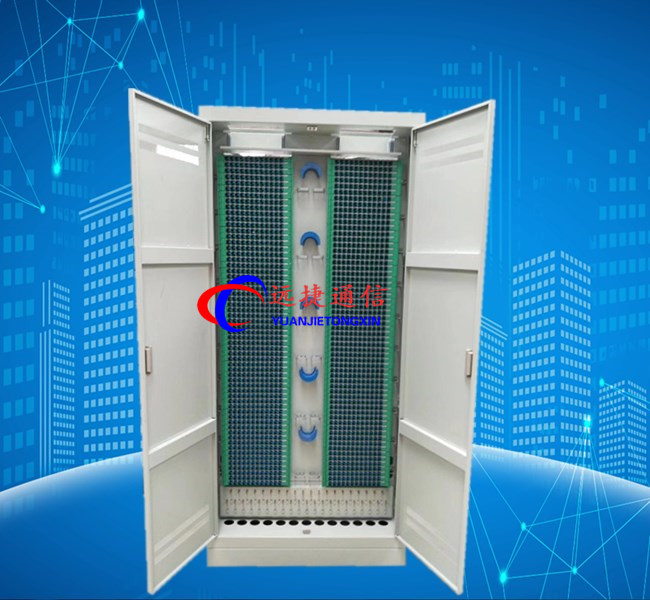

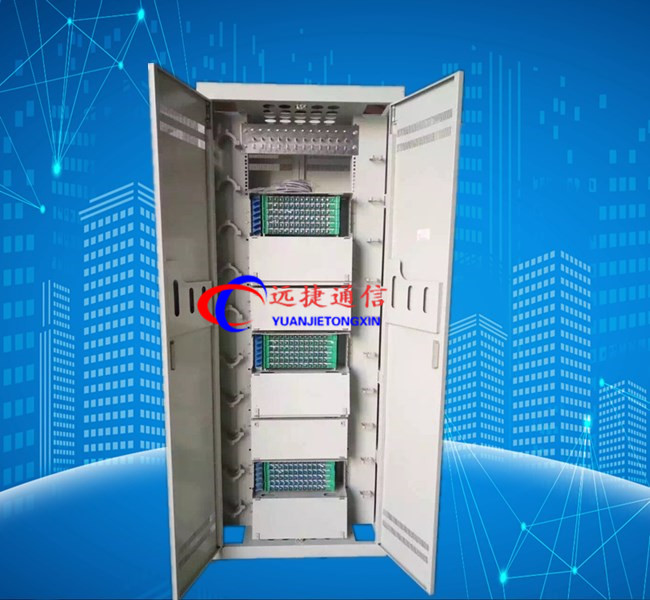

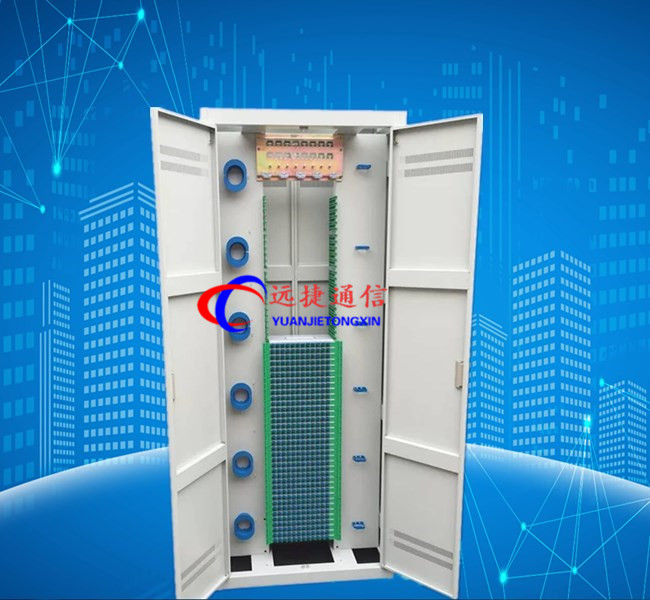

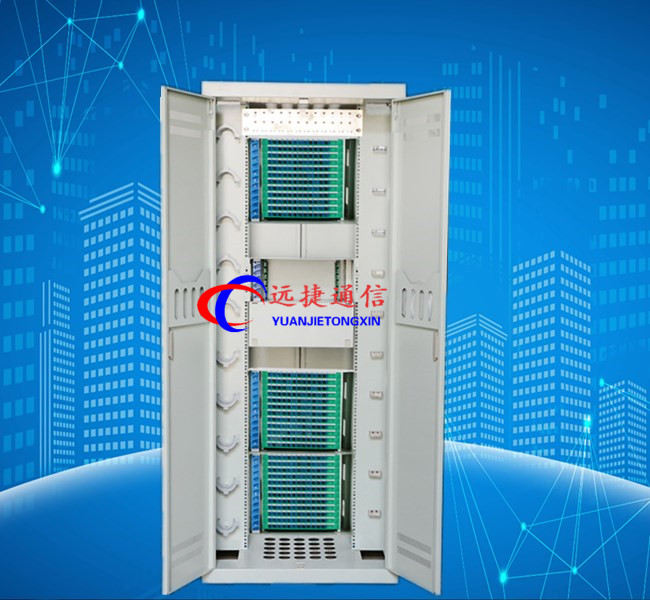

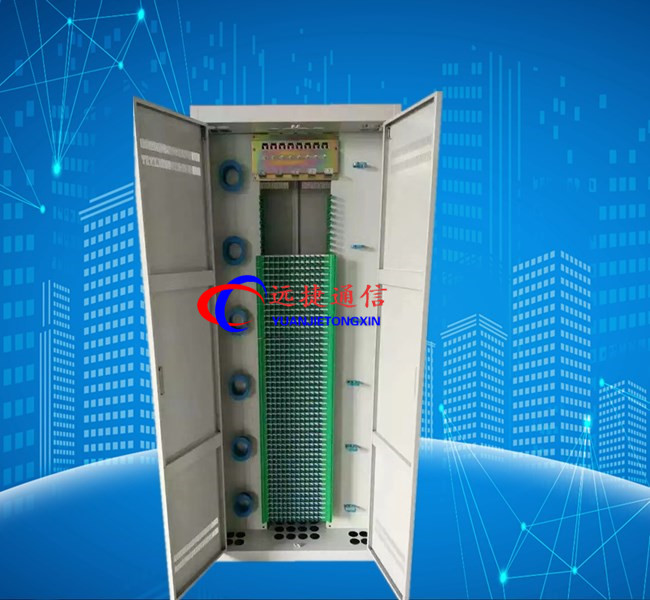

ODF（Optical Distribution frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
产品特点：模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；
系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；
人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；
标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；
专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；

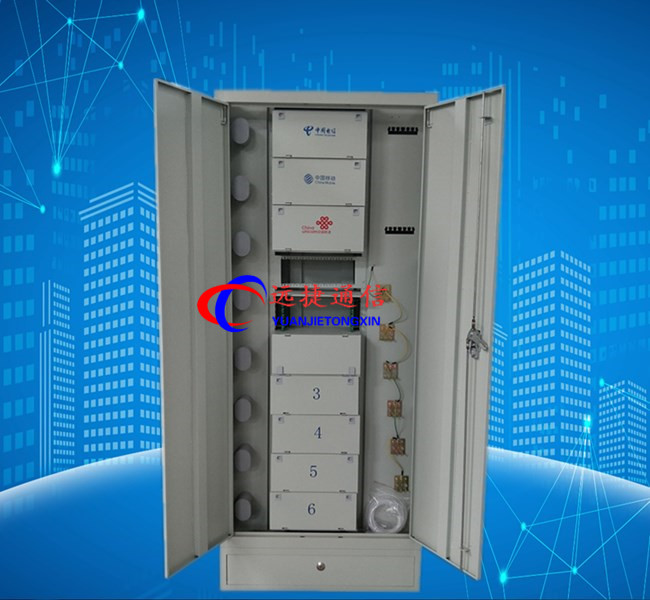

产品简介：

封闭式架体结构，正面双开门、左右侧板可拆卸，方便并架

免单元箱设计， 12芯熔配一体化模块直接插拔使用，配置灵活

适用于FC、SC、LC、ST（ST需加适配器法兰）四种适配器

可安装分光模块，分光模块与熔配一体化模块安装尺寸完全兼容

全正面操作，上、下进缆方式可自由调配

可靠的光缆引入、固定保护装置，同时适用于带状光缆及非带状光缆操作

大容量尾纤、跳纤盘绕空间，合理走纤路由

光纤、光缆在任何位置的弯曲曲率半径大于37.5mm

1．使用条件：1）工作温度：-5℃～+40℃
2）相对湿度：≤85%（+30℃
3）大气压力：70Kpa～106kpa
2．光电性能：1）连接器衰耗（包括插入、互换和重复）≤0.5dB
2）互换性附加损耗≤0.2dB
3）重复性附加损耗≤0.1dB
4）回波损耗≥40dB
5）插拔耐久性寿命>1000次
6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC
7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧
3．适用性指标：1）标称工作波长：850nm、1310nm、1550nm2）光纤活动连接器：符合GB12507以及相关标准的规定3）光纤光缆应符合GB/T11819和GB /T7424的规定4．外形尺寸及容量：1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）2）较大容量：1440芯

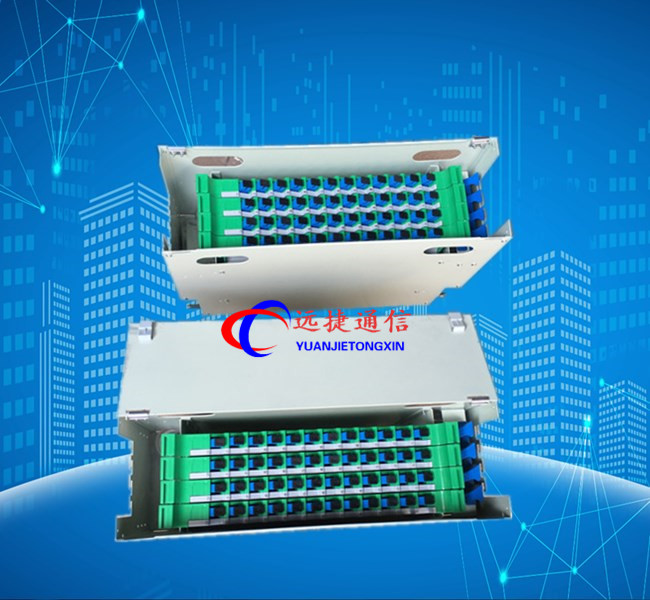

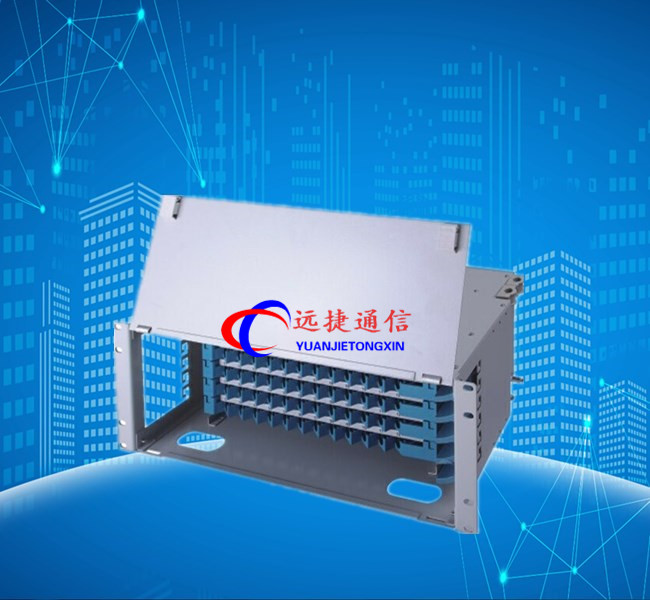

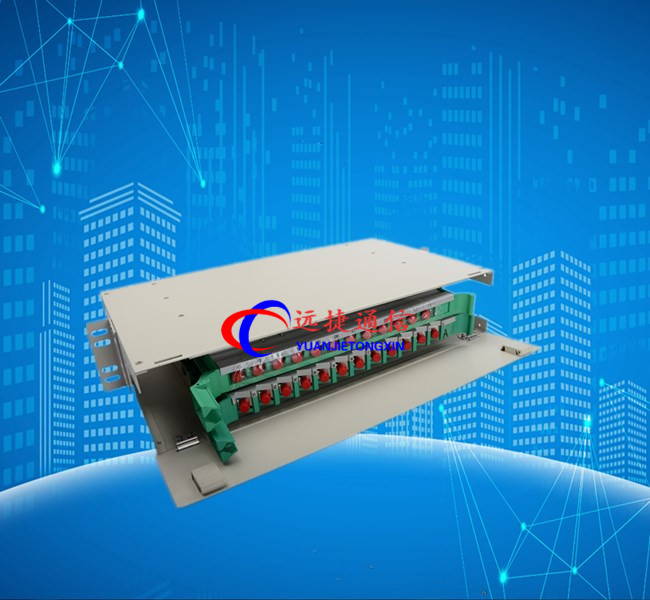

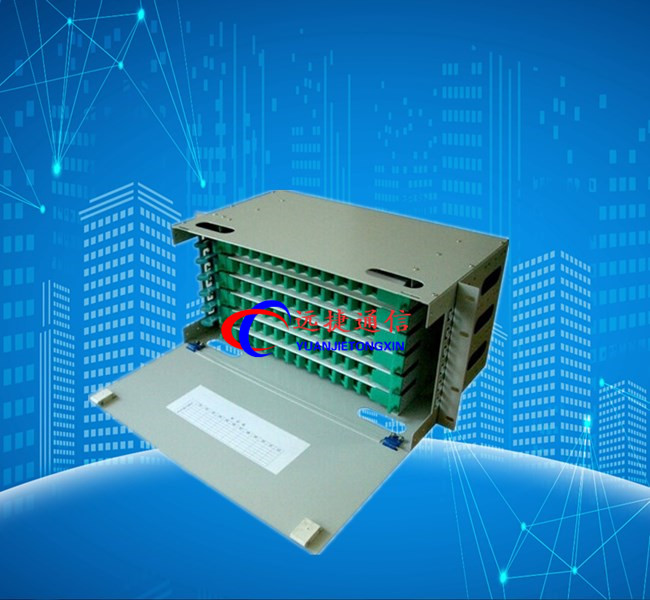

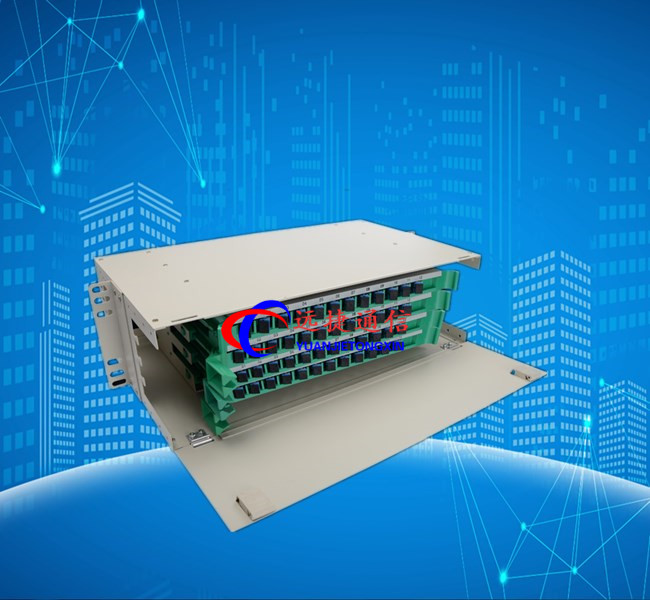

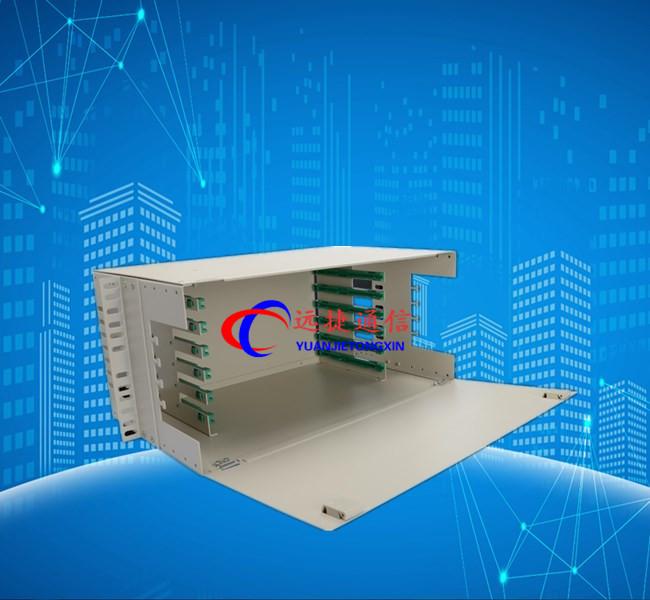

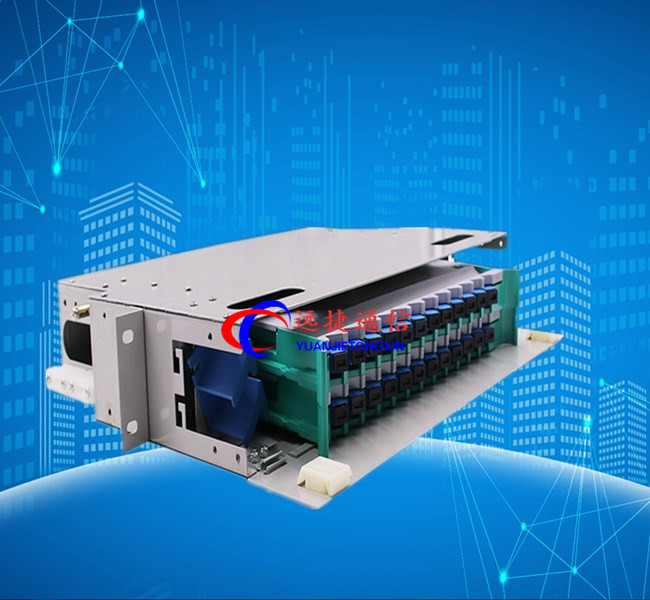

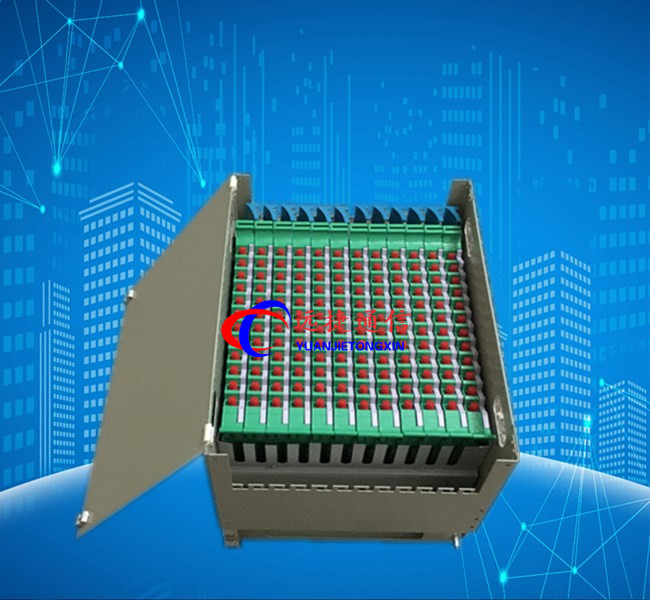

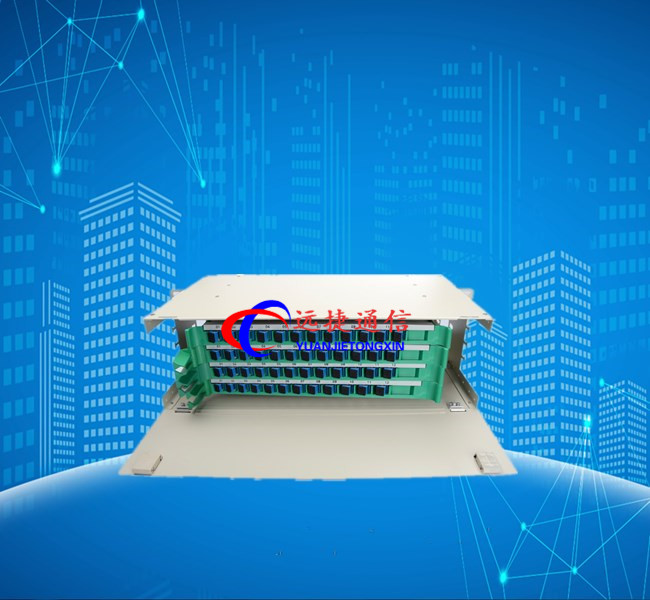

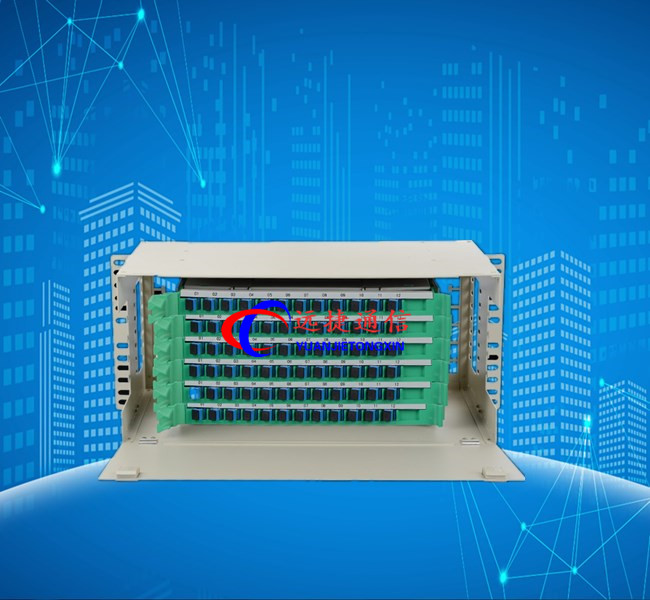

ODF单元箱19英寸安装产品概述：

熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品特性：

标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。

工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储

光缆纤芯和尾纤的存储和保护功能等。

配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块

固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光

纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
