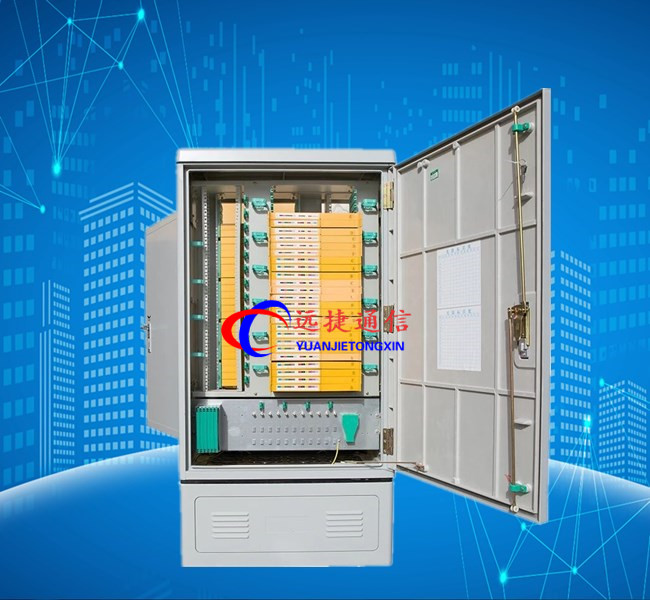

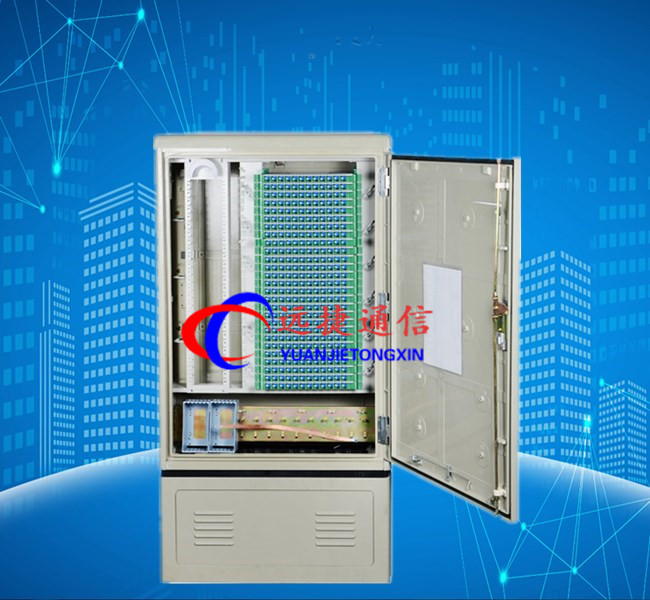

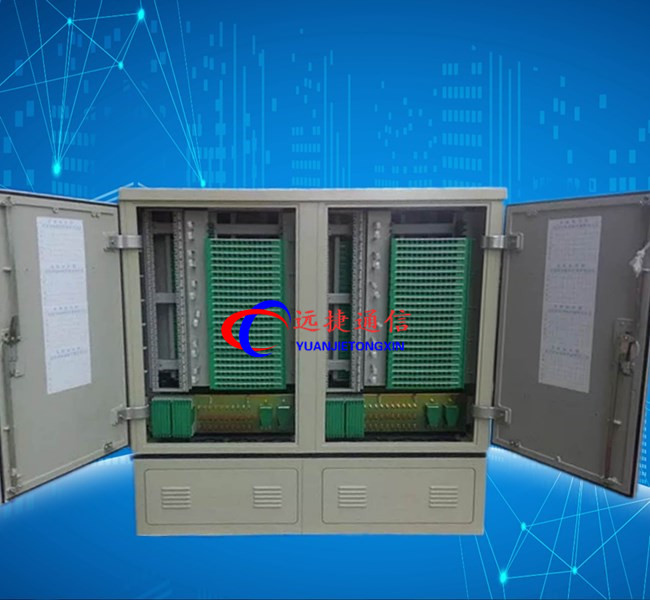

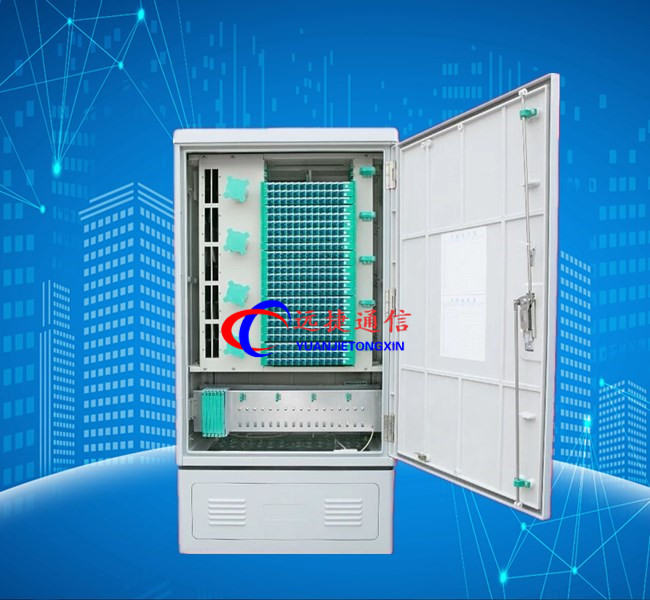

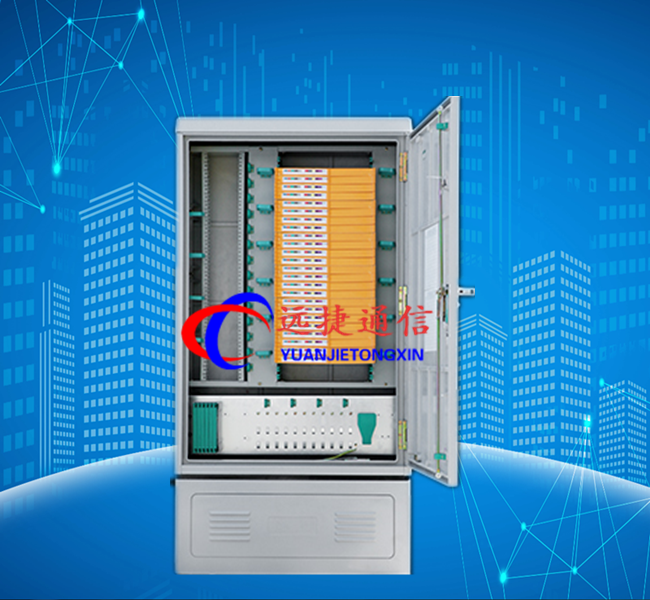

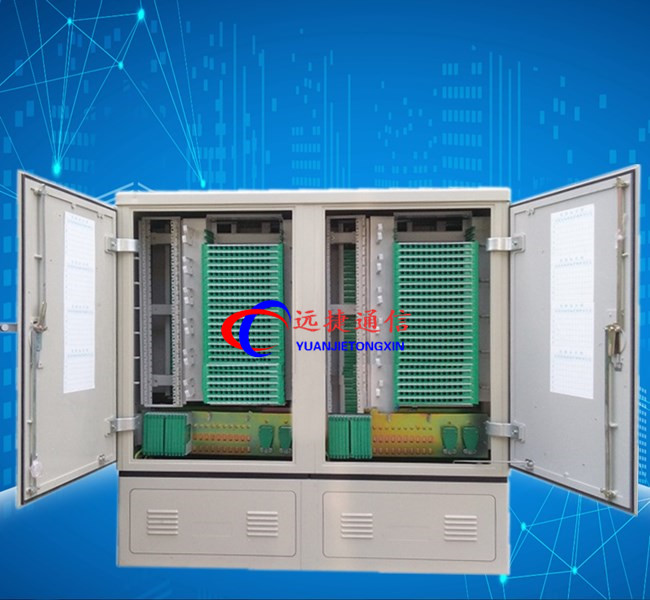

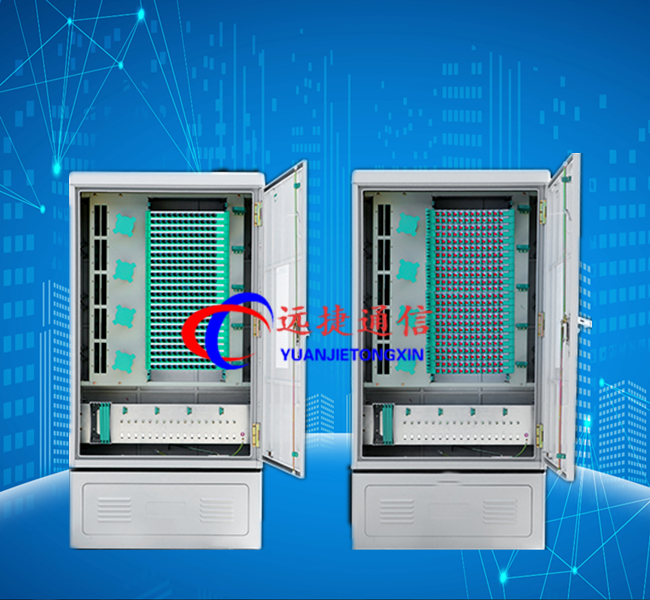

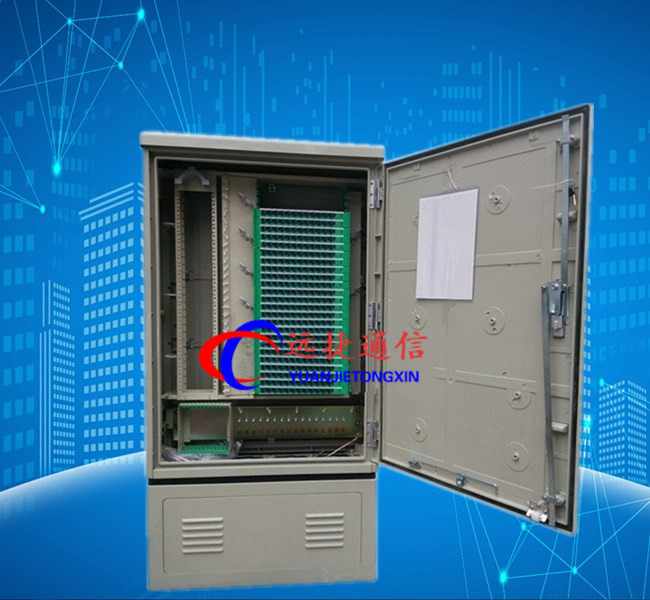

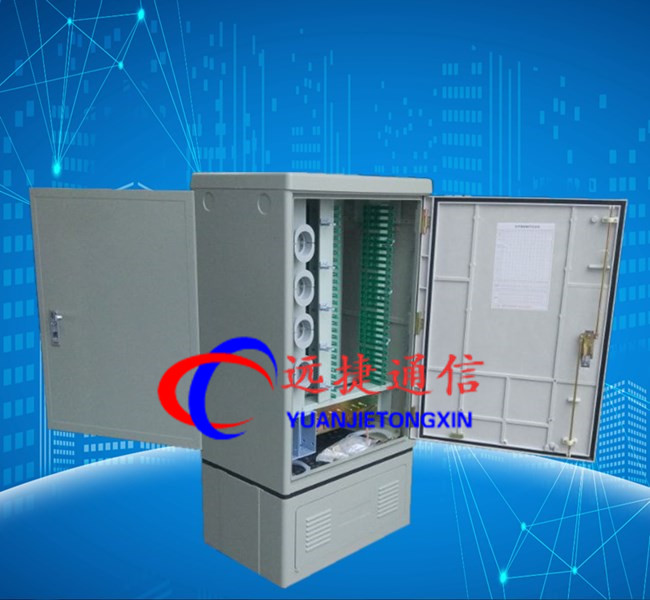

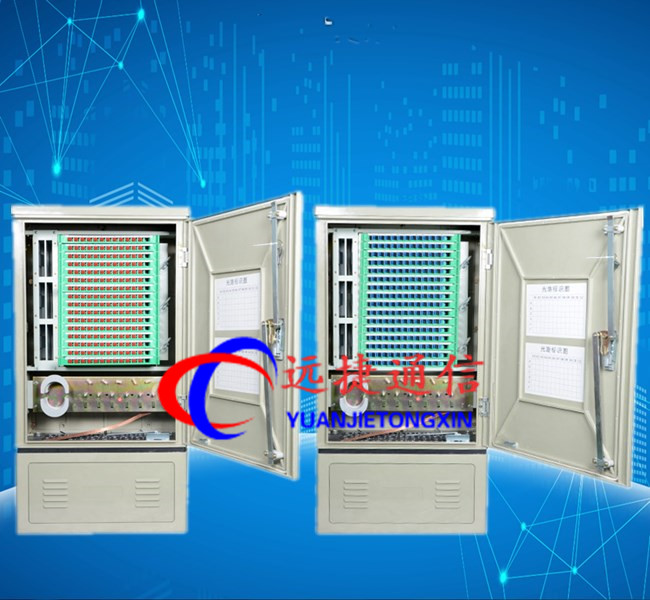

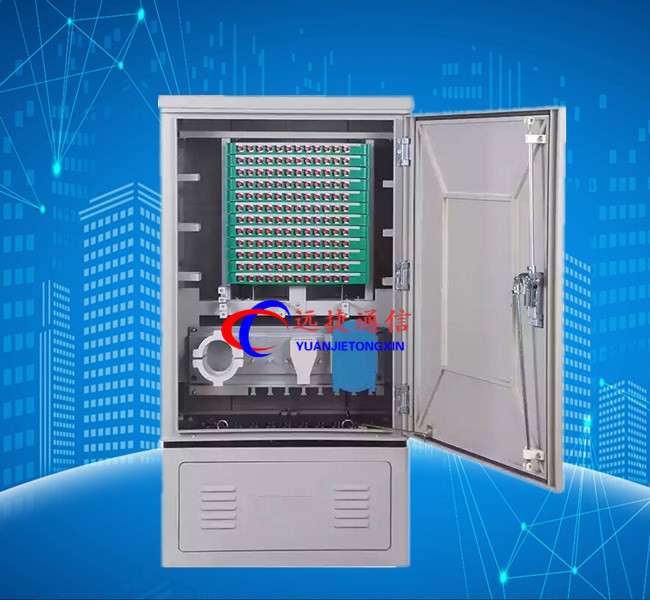

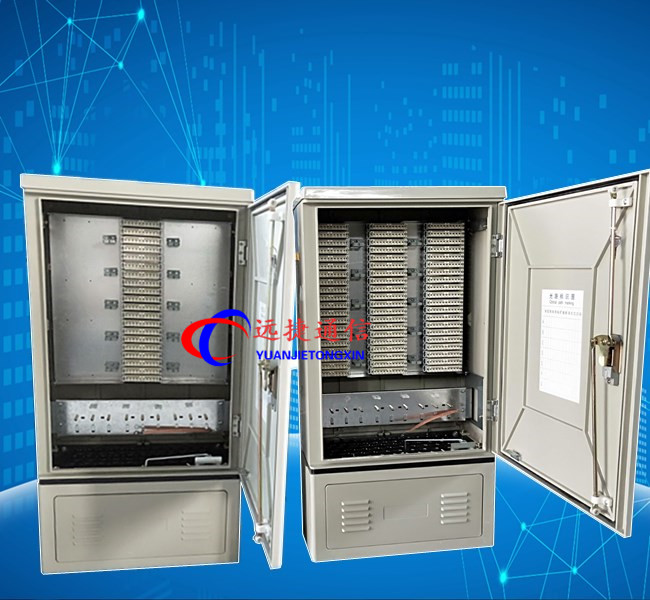

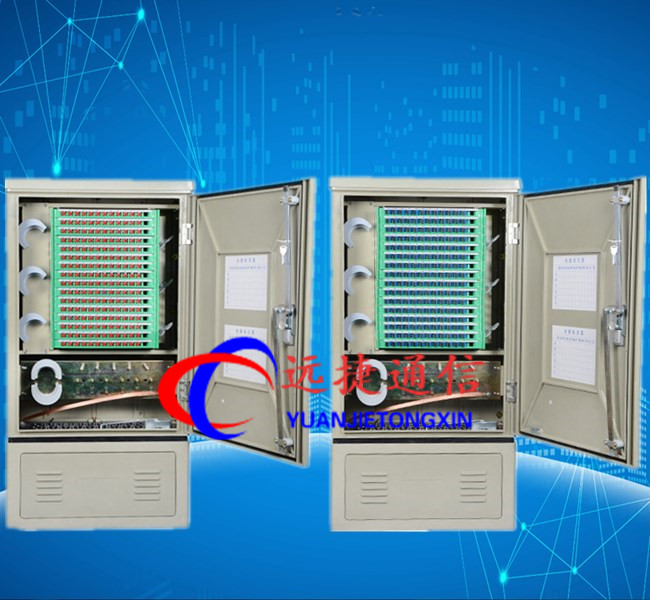

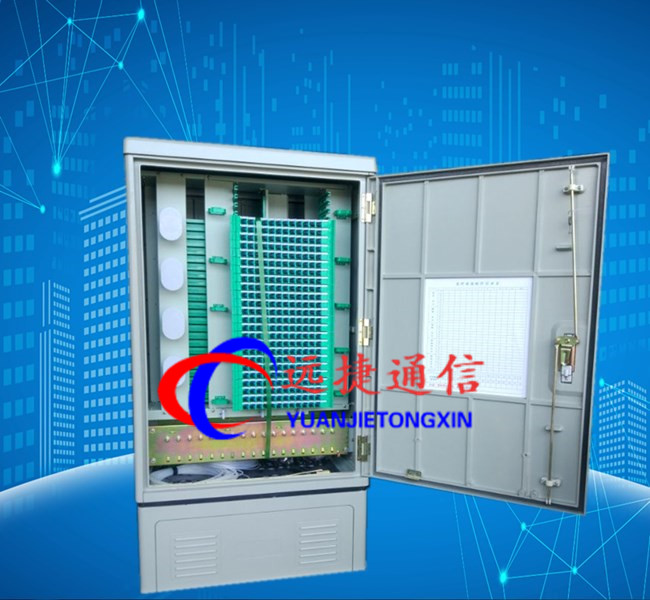

【产品名称】：光交箱

【产品型号】：GXF05-96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯，1200芯，1440芯

【产品颜色】：灰白色

【生产厂商】：远捷通信

【产品材质】：SMC复合材质，不锈钢材质，冷轧钢板材质，

【产品规格】：落地式，壁挂式，单网，三网合一，四网合一，插片式，盒式，无跳接，免跳接，（室外防水型）

【产品配置】：常规可配SC，FC,LC，ST束状（带状）尾纤，

【免费印字】：中国电信，移动，联通，联通，广电，铁通，长城宽带，

厂家直销，质量保证，量大优惠，长期大量库存待订购

容量

光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目。容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。　光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

特点

IP65级不锈钢

箱体采用高强度不锈钢板制成，强度高，防老化，抗腐蚀，并能抵御意外或恶性破坏

箱体所有边角全部使用专用圆角成型模具成型，表面处理采用拉丝或静电喷塑，外表美观

箱体采用双层结构，中间充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水汽凝结

箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

采用12芯熔接配线一体化模块

可安装有FC、SC光纤适配器

有可靠的光缆固定和接地保护装置

适合于单芯和带状光缆的成端

SMC

箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能

箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

采用12芯熔接配线一体化模块

适合FC、SC光纤适配器的安装

有可靠的光缆固定和接地保护装置

适合于单芯和带状光缆的成端

适用标准：YD/T 988-2007

 光交箱基座施工要求

1）社区光交箱选址应在小区内的绿化带内、楼侧、配电房旁，不容易被碰撞的地方，避开外部高压电干扰及高温、腐蚀和易燃易爆区影响，不影响居民的正常生活和出行。

2）光交箱下半部分可以使用烧结红砖砌筑，上半部分30公分要采用高强度混泥土浇筑，使用4个预埋螺丝对箱体进行连接和固定。

3）光交箱必须接地，分别做箱体接地和加强芯接地。

总结：光交箱底座要宽出光交箱10公分，基座预埋螺丝要高出基座6-8公分，光交箱必须固定牢固。

2 光交箱容量配比要求

总结：光交箱容量配比要精心计算，避免资源浪费。

3 光交箱内线序及线缆固定

1）光缆入箱要从右到左依次进缆。

2）入箱光缆必须用卡箍进行固定，并且固定光缆加强芯，保护管沿光交箱右侧理线器进行捆扎（以光缆为单位呈束状捆扎），入缆孔要以胶泥进行封堵。

3）ODF盘要使用数字或字母从上到下进行标注、排序，防尘帽必须保留完整。

4）分光器在光交箱内指定位置固定摆放。

5）分光器尾纤根据法兰头方向进行分束捆扎（以ODF盘为单位进行分束）。

6）捆扎材料选用魔术带（自粘带），对分纤器尾纤等距离捆扎。

总结：以上几点应注意分光器尾纤的捆扎，不宜捆扎过紧使尾纤受到积压或尾纤弯曲导致光衰过大。

4 光交箱内标签及表格要求

1）分光器整理完毕后，应对尾纤进行粘贴标签，标签正面说明尾纤连接到哪一栋哪一单元。

2）信息表格应粘贴在光交箱门内，写明ODF盘各端口去向及使用情况，在表格对应行写明主干、配线光缆芯数，和熔接情况。
