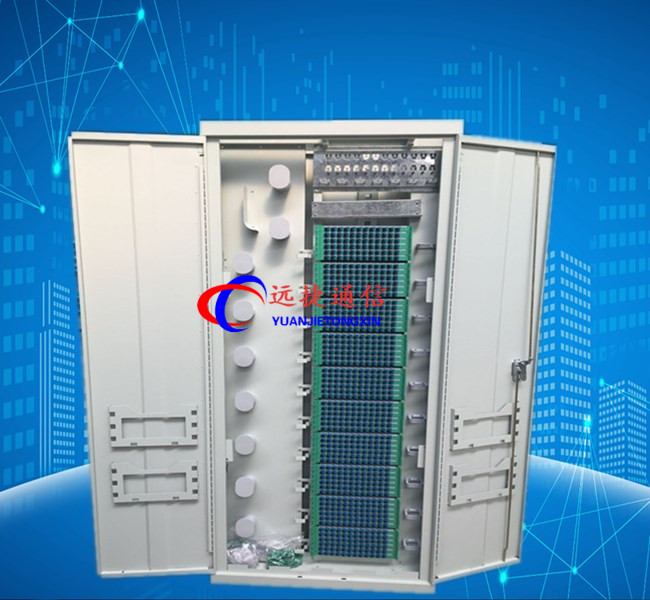

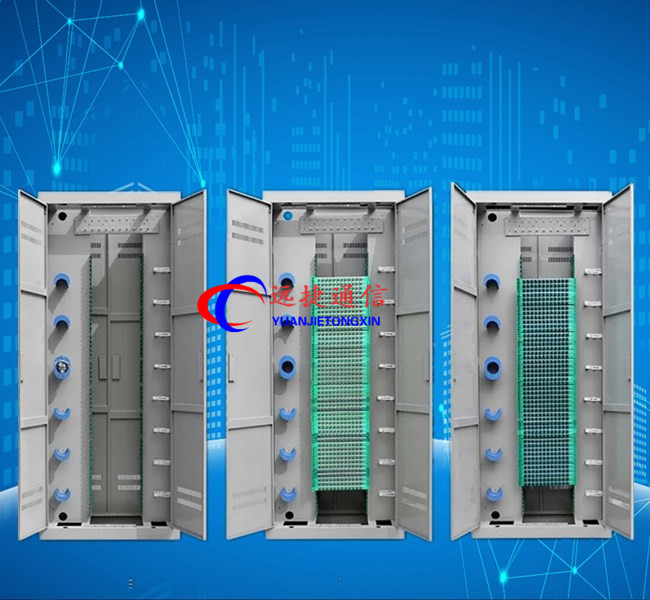

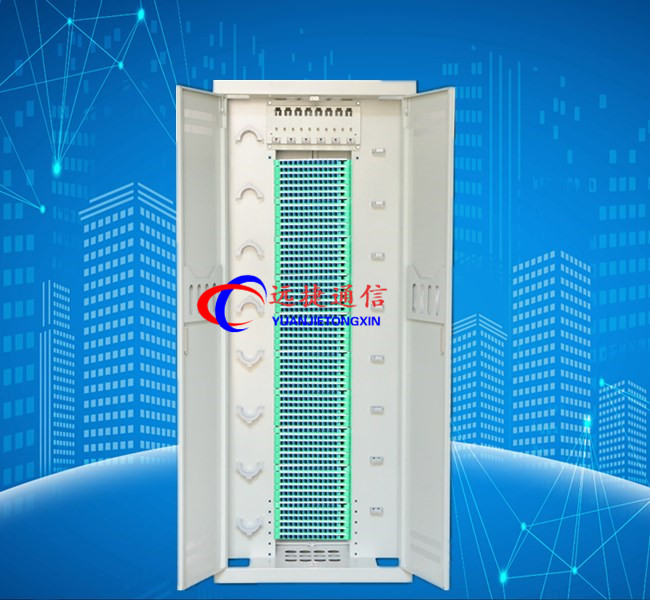

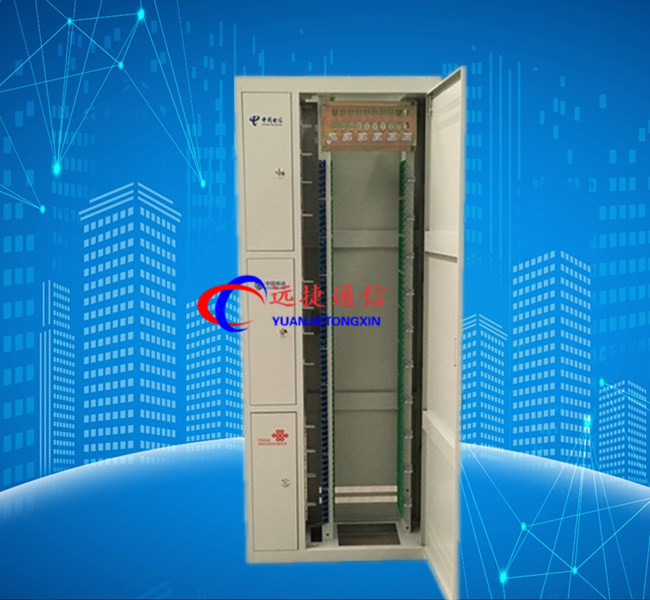

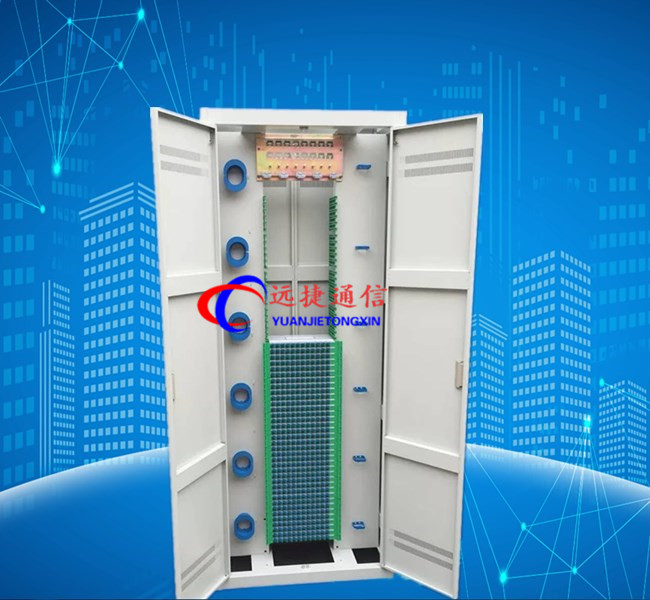

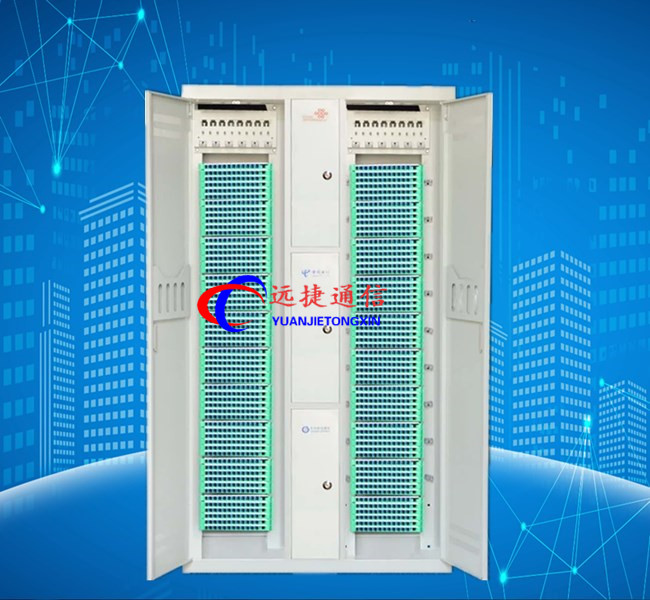

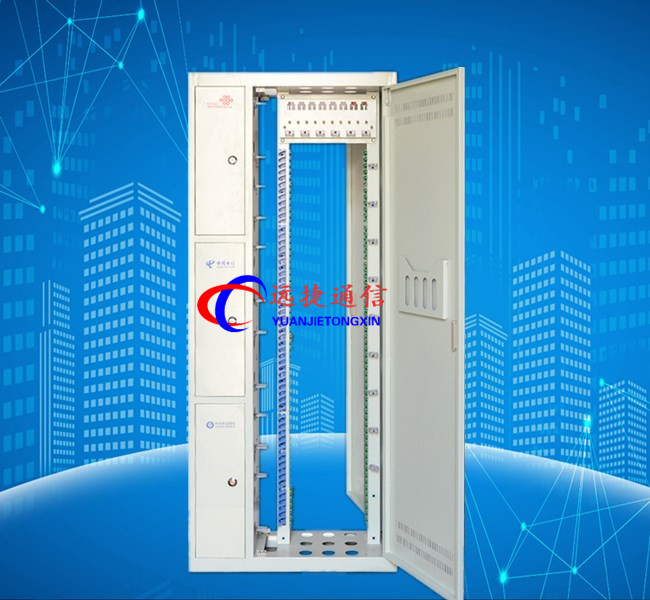

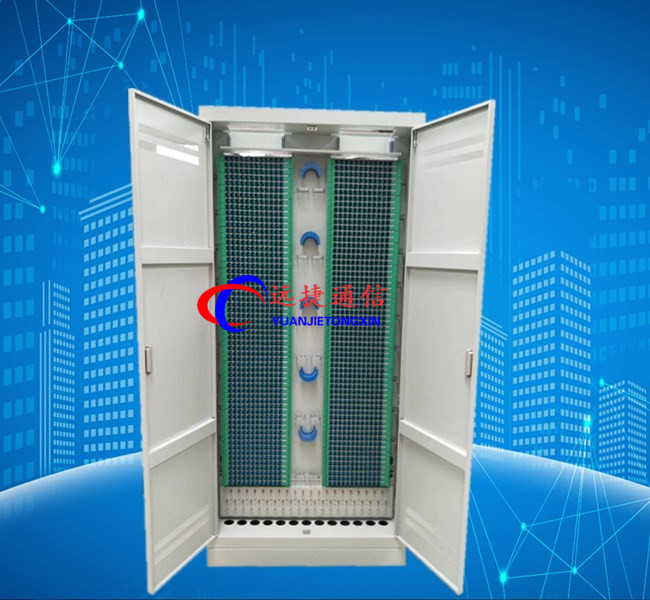

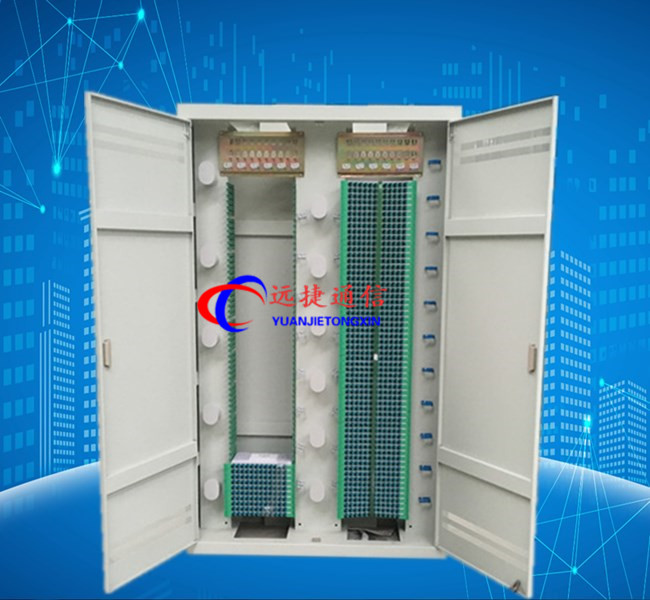

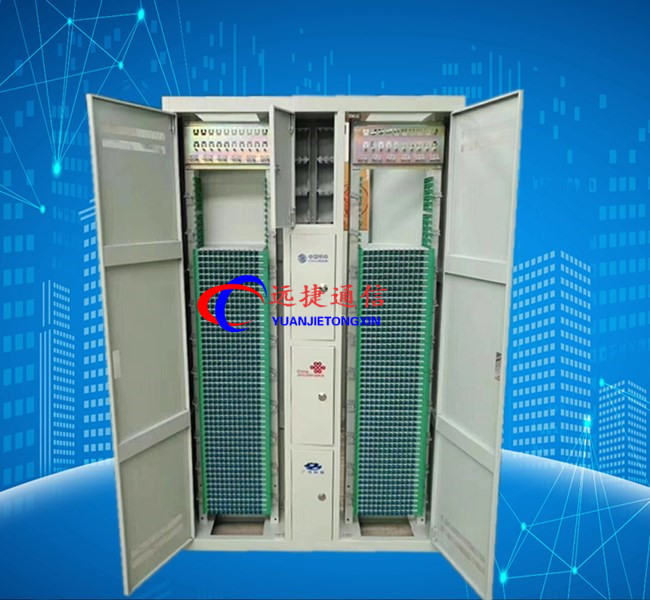

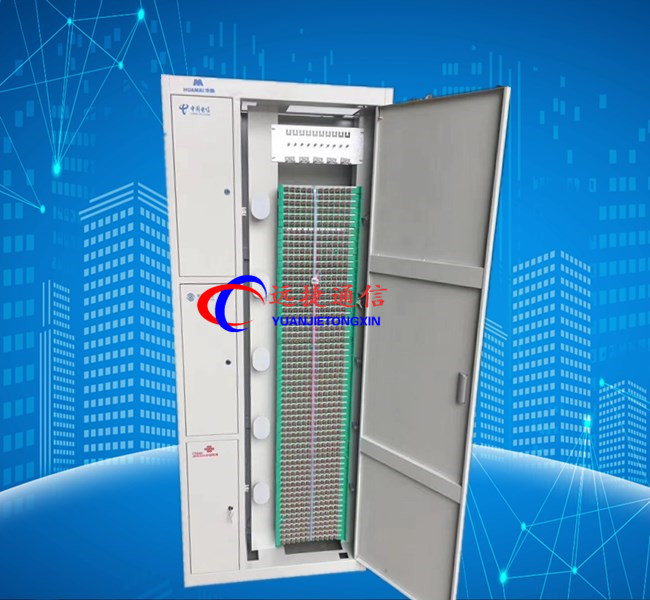

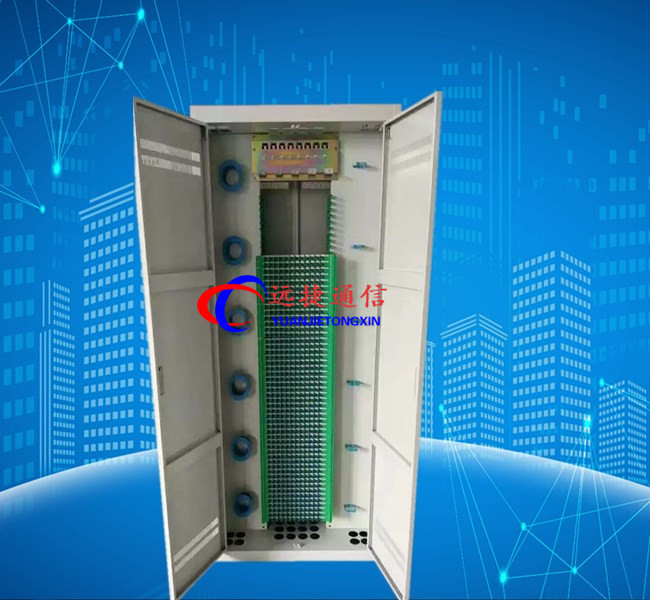

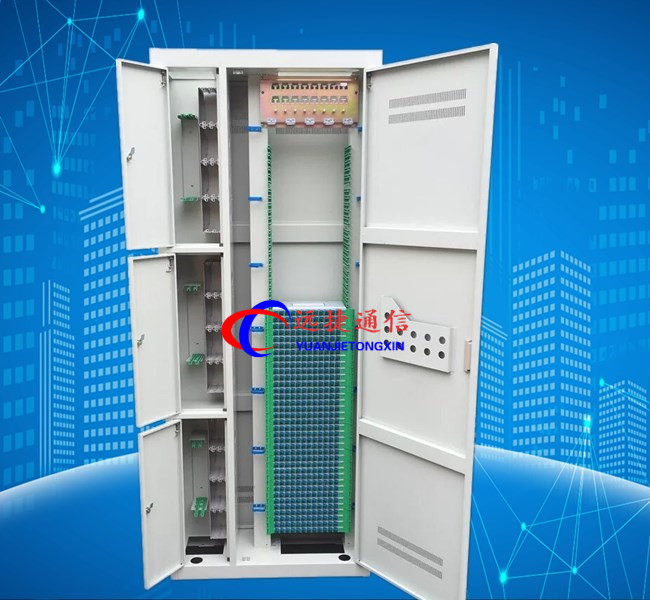

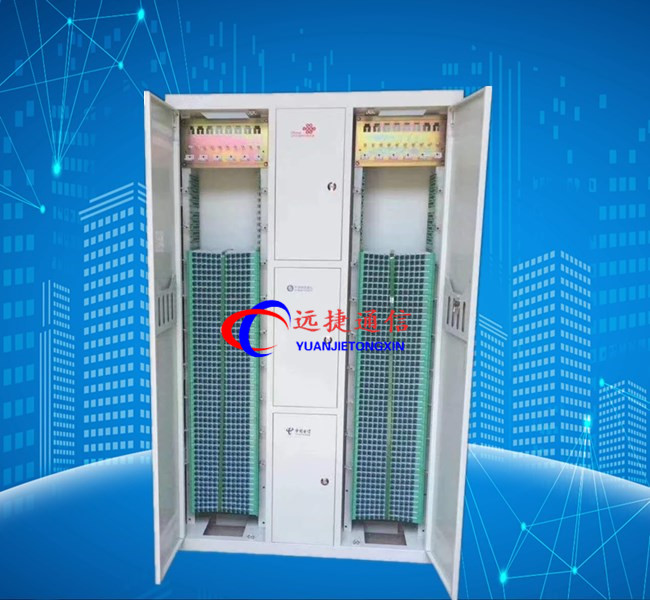

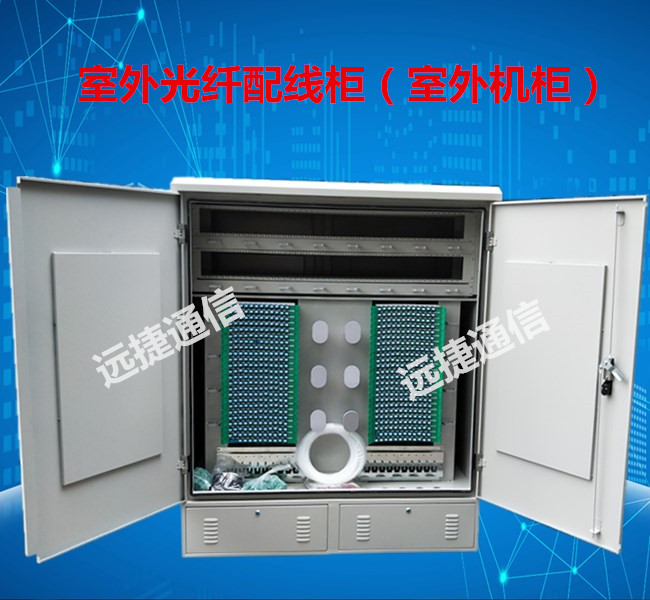

光纤配线柜（ODF配线柜）布线说明详解
光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。光纤配线柜、光纤配线架、ODF光纤配线柜、ODF光纤配线架
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波远捷通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品，
品牌：远捷通信Brand: forRS txtion
型号：YJ-ODFPXJJ型Model: PY- ODFPXJJ-type
类型：ODF配线架Type:ODF box
容量: 144芯-1440芯Capacity: 144core - 1440core
材质：冷轧板/Material: manufacture
用途：FTTH光纤入户Purpose: FTTH fiber door
颜色：电脑灰Color: gray
包装：纸箱Packing: packed in cartons
制造商：远捷通信设备有限公司Communications equipment Co., Ltd RS
产地：浙江省宁波慈溪市Origin: ningbo cixi city of zhejiang province
运输方式：物流/快递（电议）The mode of transportation: logistics/Courier (talk)
概述：
光纤配线架是用来对光缆、光纤进行终接、保护及管理的设备。在本机柜上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。
光纤配线柜是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装。
1．使用条件：
1）工作温度：-5℃～+40℃
2）相对湿度：≤85%（+30℃）
3）大气压力：70Kpa～106Kpa
2．光电性能：
1）连接器衰耗（包括插入、互换和重复）≤0.5dB
2）互换性附加损耗≤0.2dB
3）重复性附加损耗≤0.1dB
4）回波损耗≥40dB
5）插拔耐久性寿命>1000次
6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）
7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧
3．适用性指标：
1）标称工作波长：850nm、1310nm、1550nm。
2）光纤活动连接器：符合GB12507以及相关标准的规定。
3）光纤光缆应符合GB/T11819和GB /T7424的规定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）较大容量：1440芯。
·产品名称：ODF光纤配线柜、ODF配线架、光纤配线架、ODF机柜、ODF配线柜
·材质：冷轧板
·安装标准： 19英寸安装.
·材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.
·规 格： 高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).
·颜 色： RAL:7035灰白色;GY-09冰灰色;Z44浅驼灰色可选;也可以定制.
·前 门： 钢化玻璃门,铁门,网孔铁门可选.
·后 门： 铁门,网孔铁门,单开门或双开门可选.
·进线方式： 能同时满足上下进线.
·表面处理： 机架整体采用静电喷塑处理.
·整体结构： 机架整体为拼装式结构，全正面操作.
·机架接地： 机柜保证电气导通，有完善的接地系统.
·机架安装： 机架可以并列安装，并且有合理的走线通道.。
三网合一光纤配线架的作用
光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
三网合一光纤配线架的特点
近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应重点考虑以下几个方面。
（1）纤芯容量
三网合一光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。
三网合一光纤配线架功能种类
光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。
随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。光纤配线架主要分为：8口光纤配线架、12口光纤配线架、24口光纤配线架、48口光纤配线架
ODF光纤配单元
1. 一般要求
n 结构要求
可上进缆或下进缆且全正面化操作，使用方便；适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；完善的接地装置、安全可靠；走纤路由标识清晰、完善，方便维护与管理；
n 安装方式
安装于19英寸标准机柜内。
n 产品标准
标称工作波长：850nm、1310nm、1550nm
光纤活动连接器符合GB1250以及相关标准规定
光纤光缆符合GB/T7427－1298以及相关标准规定
光纤单元盒采用模块化设计，内部有托盘，在一个托盘内实现配线及熔接。
单元盒规格分四种：24芯、48芯、72芯和过线单元盒，可根据需要配置
机架及单元盒具有安全可靠的接地保护装置
根据相应容量配置单元箱体、FC适配器、单模集成纤、12芯熔接配线一体化模块等
2. 详细技术规格
n 使用环境要求：
工作温度：-15℃～+40℃
工作相对湿度：≤85%（+30℃）
大气压力：70Kpa～106Kpa
n 外观
涂覆层表面应光洁、色泽均匀、无流挂、无露底，钣金件表面无毛刺、锈蚀等缺陷；
结构件不得有毛刺、扭曲、划碰伤等缺陷；
塑料件表面应光洁，颜色均匀无明显差异，无裂纹、划伤；
n 光电性能
连接器损耗（包括插入、互换和重复）≤0.5dB
互换性附加损耗≤0.2dB
重复性附加损耗≤0.1dB
回波损耗：FC/PC≥40dB，FC/SPC≥45dB，FC/UPC≥50dB，FC/APC≥60dB
插拔耐久性寿命＞1000次
非金属件结构件与光纤连接器的燃烧性能：
所有非金属材料结构件及光纤连接器的燃烧性能，在施加试验火焰的持续燃烧时间结束后，试验样品应符合：
试验样品没有起燃；
试验样品离火后持续有焰燃烧时间不超过10S；火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧慢延到放在试验样品下面的底层。
