三网合一光纤配线架的作用

光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

三网合一光纤配线架的特点

近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应重点考虑以下几个方面。

（1）纤芯容量

三网合一光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。

三网合一光纤配线架功能种类

光纤配线架作为光缆线路的终端设备应具有4项基本功能。

①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。光纤配线架主要分为：8口光纤配线架、12口光纤配线架、24口光纤配线架、48口光纤配线架

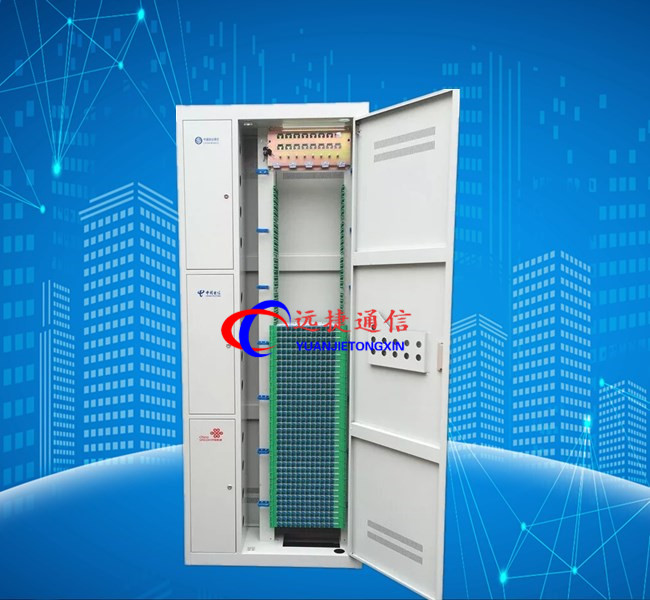

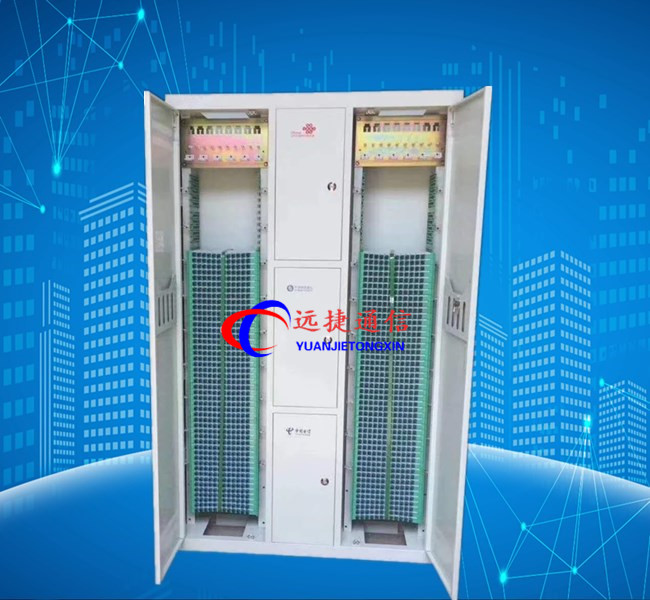

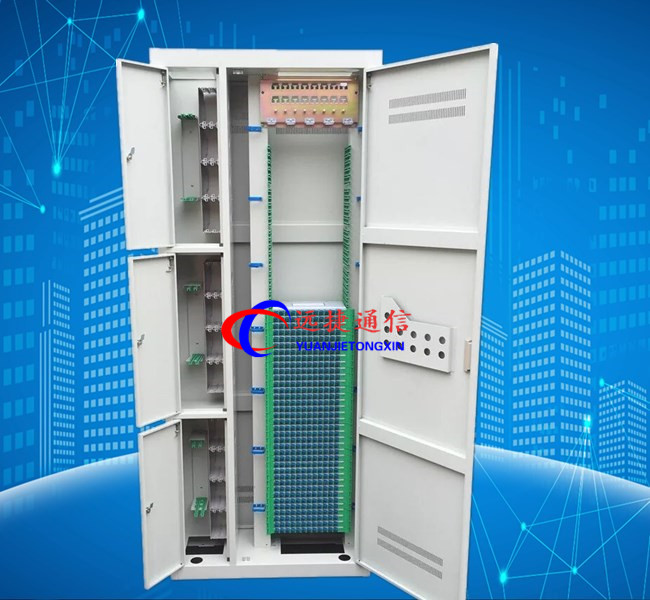

一、概述

本光纤分配架是用来对光缆光纤进行终端、保护及管理的系统。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。

二、主要性能指标

2使用条件

工作温度：-5℃～+40℃

贮运温度：-25℃～+55℃

大气压力：70 kPa～106kPa

运输：经包装的产品能适应火车、轮船、汽车和飞机等交通工具正常运输。

光电性能光纤连接器（含适配器和尾纤）

◆光纤连接器损耗≤0.5dB (包括插入、互换和重复损耗)；

◆插入损耗≤0.2dB；

◆回波损耗

FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；

◆插拔耐久性寿命＞1000次。

3适用性能

标称工作波长：850nm、1310nm、1550nm。

4高压防护接地

5地线的截面积应大于6mm2。

6机架高压防护接地装置与机架间绝缘，电阻不小于1000MΩ/500V(直流电)。

7机架高压防护接地装置与机架间耐压不小于3000V（直流电）/1min；不击穿，无飞弧。

8 功能

具有对光缆进行保护、固定、终接以及对光纤进行保护、预留、连接、调度等功能。

9外形尺寸、容量

GPX44-A03型机架外形尺寸、容量：

外形尺寸（高×宽×深）(mm) 较大容量（芯）

2600×840×300 864

2200×840×300 720

2000×840×300 648

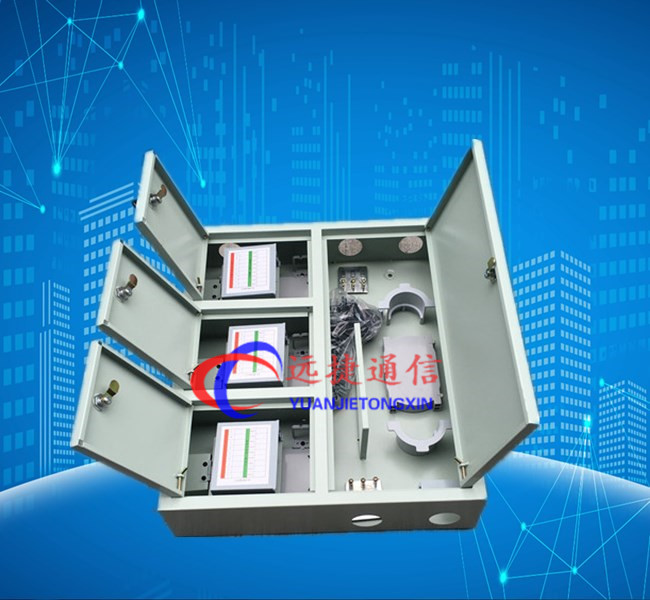

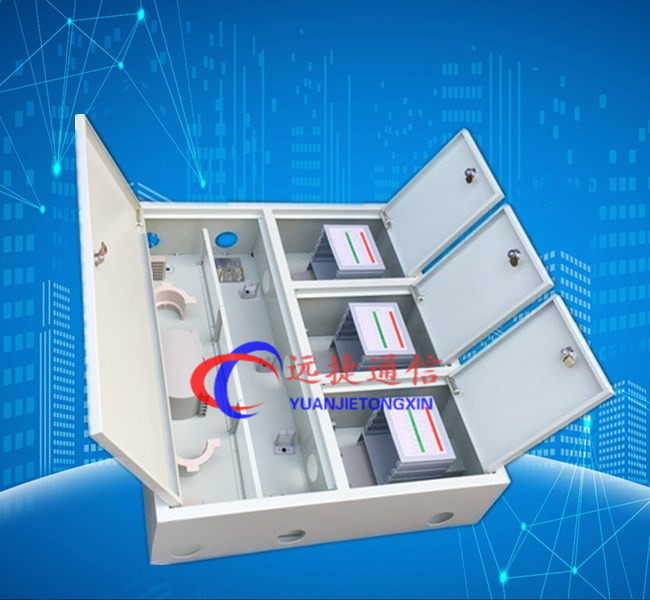

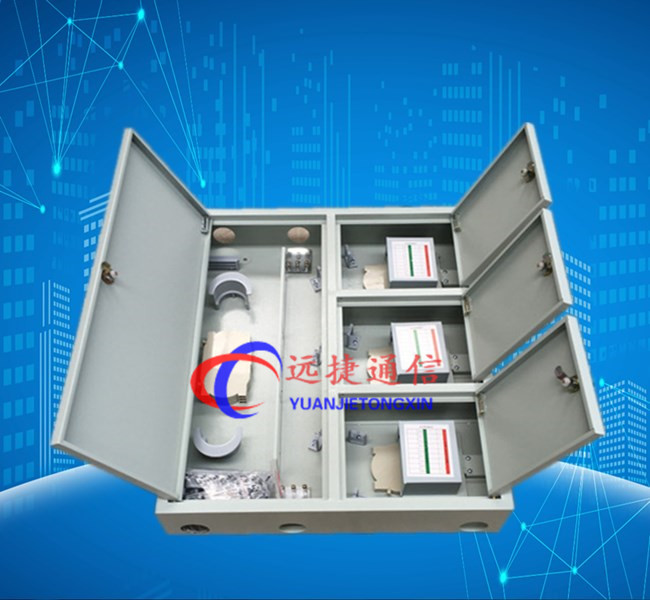

一、简单介绍：FTTH三网合一光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求
二、产品简介：
1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.
3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

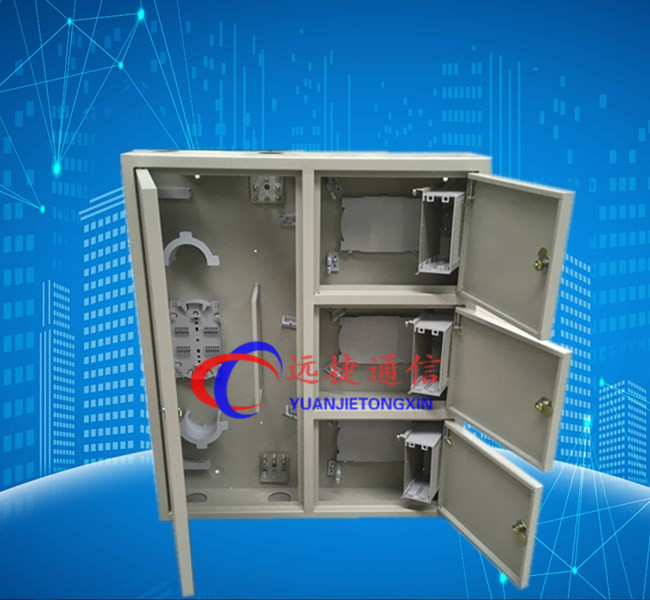

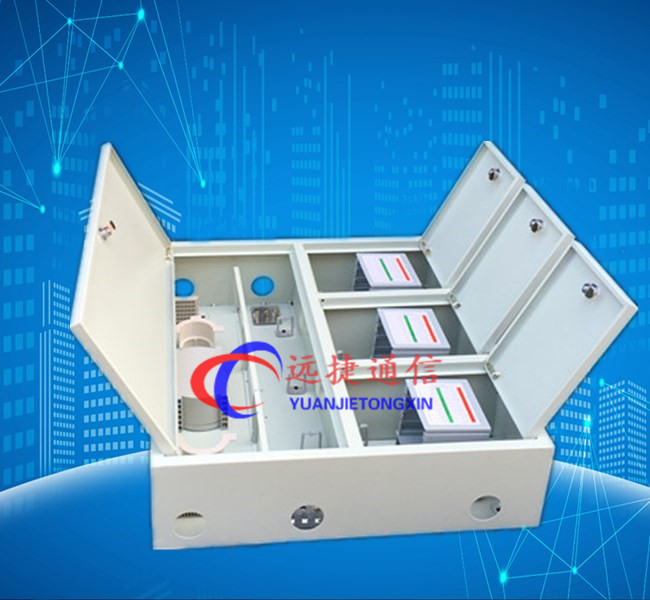

4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。
5.在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续
6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。
7.门锁采用优质户外防水锁，箱体挂墙安装
8.具有临时尾纤存储区域
9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等
产品概述：
2010年，国家重点发展战略性产业为电信发展带来新的机遇，三网融合进入实施阶段、互联网得到进一步发展，3G业务和网络建设进展平稳，我国通信市场保持稳定健康的发展。运营商继续保持高额投资，大力部署FTTx建设和网络升级，并以3G和TD发展为契机，加快推进通信业转型发展。

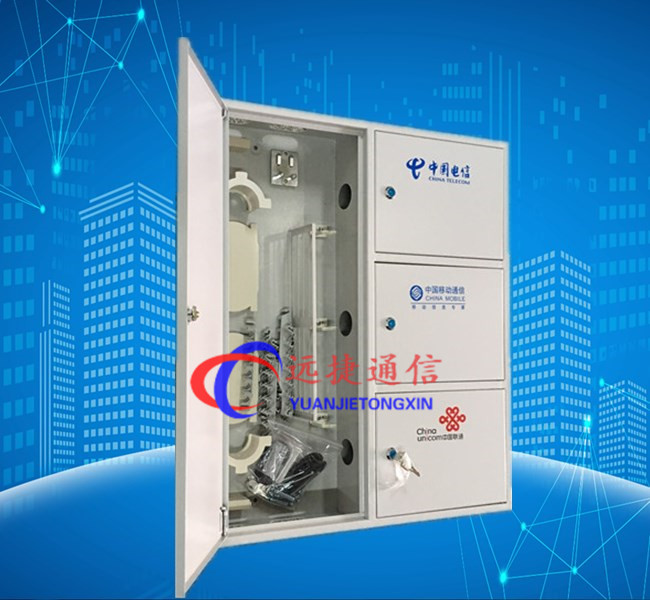

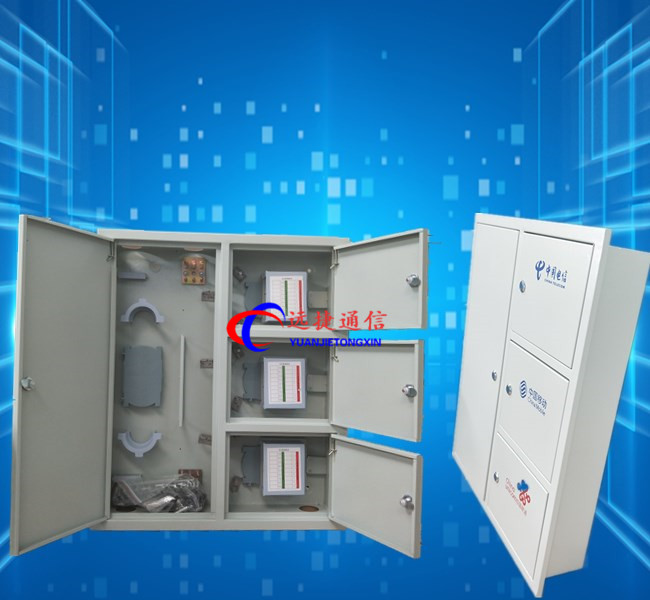

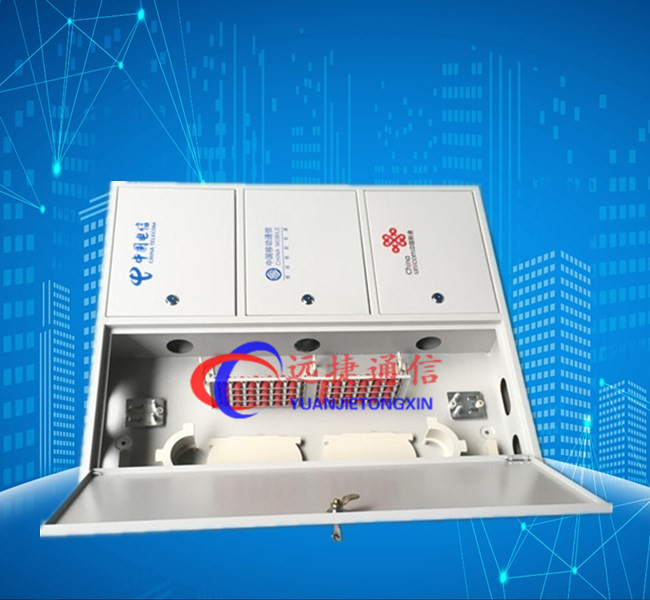

三网合一光纤楼道箱是中国移动、中国联通、中国电信伴随社会的进步，因业务与技术的发展，相互渗透相互融合的情况下而研究开发的新产品。普通社区宽带用户可以来回换三家的宽带网络，是三网合一楼道箱大的优势与进步。
三网合一楼道箱包括直熔式三网合一楼道箱、插片式三网合一分路器箱、抽拉式三网合一配线箱三种型号。适用于光缆和配线尾纤的保护性连接，或光纤接入网中的光纤终端点。同时也适用于FTTH光纤到户使用，可安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱与入户光缆熔接引出，实现光缆的直通功能，满足各类传输网络工程的需求。（可根据客户需要设计不同款式、不同尺寸的箱体。）
产品特点：
采用工优质冷轧钢板，静电喷涂室外防水粉末，抗压能力强，防护等级：IP55级；
产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活；
采用独特的防盗锁和活动铰链结构设计，开闭轻巧，灵活更有利于溶解配线工作;
主要用于光传输终端的成端熔接、分光、配线输出等；
可配置标准插片式分光器安装槽，便捷插入分光器；
在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续。
有效做到移动、联通、
、技术参数：
1.工作温度：-30~+60度，储存温度-40~+60度
2.箱门开启角度：180°
3.大气压力:70Kpa-106Kpa
4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
5.回波损耗≥45dB;附加损耗≤5dB
6.插拔耐久性寿命>1000次
7.电气性能:绝缘电阻≥1000MΩ500V(直流电)
8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
三、适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范；
4.前面操作、安装都相当迅速方便；
5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护；
6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器；
7.产品重量：壁挂式：22KG 、镶嵌式：21KG
8.产品材料：冷轧板
9.产品颜色：常规色灰色
10.产品工艺：冲压
