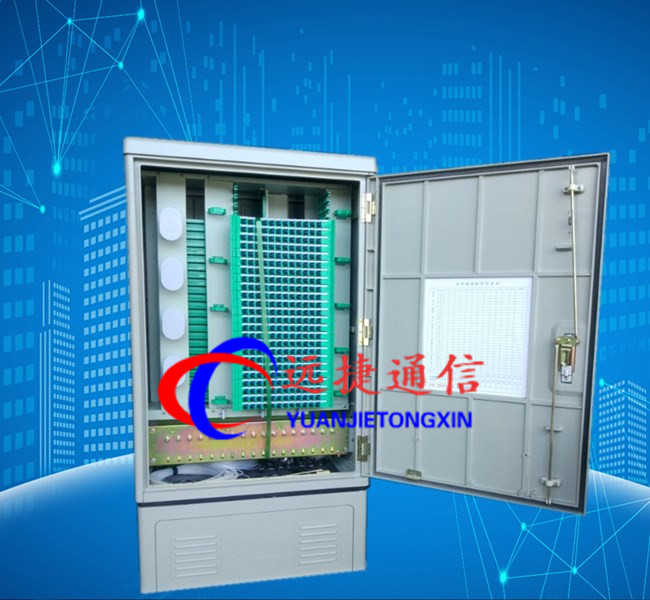

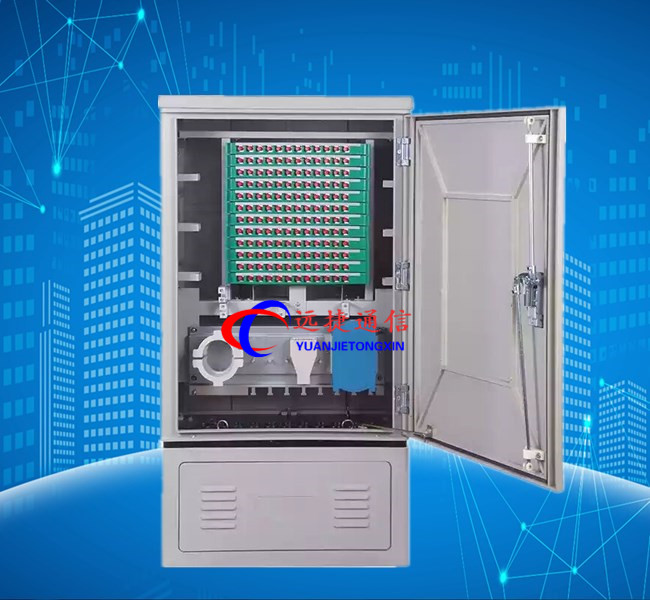

1. 箱体采用SMC模压材料或不锈钢钢板的封闭结构形式。SMC箱体采用模压结构,不锈钢箱体采用三明治式双层结构。96芯,144芯光缆交接箱采用单面左开门结构,288芯,576芯双面光缆交接箱采用单面右开门操作结构；576芯单面光缆交接箱采用单面双开门操作结构。

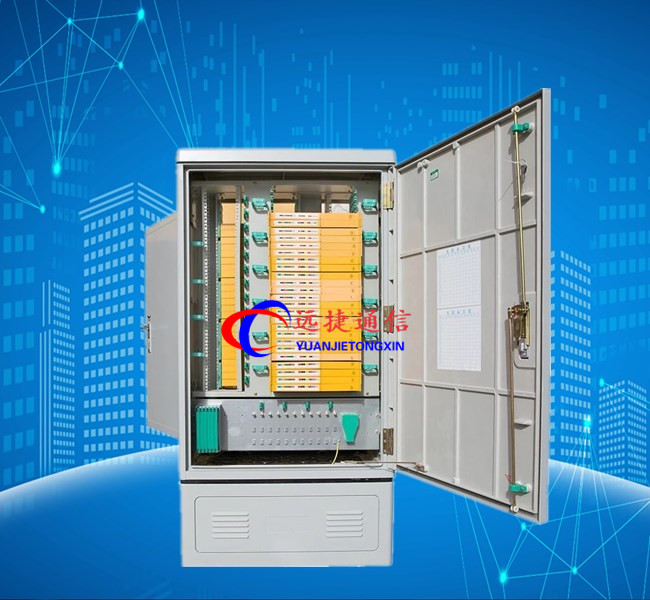

2. 箱体内配结构分为跳纤区,过路直熔区和外缆进线区,中间主体部分为熔配一体化托盘及分路器托盘安装区。光分路器机箱专门针对光分路器布线,跳线,设计的光纤走纤路由及存储结构,高效的解决了分路器的集中管理的难题。
3. 箱体结构采用全正面或正反两面操作,布放,盘绕光纤跳线的装置比较合理,光纤跳线设定为侧走线方式,光缆引入后有护套管保护,有足够大的跳纤面积；
4. 整个内部箱体保证电气导通,并有完善的接地系统；
5. 箱体满足满容量布放,盘绕光纤跳线要求,满配置时不影响维护操作；
6. 机箱内光缆引入单元左侧,预留有模块式直熔单元,便于光缆的直通；
7. 光纤终接装置,尾纤配线装置,适配器卡座,安装板,尾纤及适配器,在满容量范围内能方便地成套配置。
8. 开剥后的裸纤加护套管,标识从左到右,从下到上。
9. 光纤的分配和调度均在正面进行,光缆,尾纤,跳纤时进出线各自独立,互不干涉,操作十分方便；
10. 采用抽屉式托盘结构,集熔接与终端为一块托盘,托盘可单独抽出施工,熔接与成端在同一层面操作,不需翻转,施工极为方便；
11. 适配器右向倾角安装,保证了跳纤的曲率半径,避免激光灼伤眼睛,使光纤连接头的操作方便,安全,且适配器可拆卸,给维护带来便利；
12. 设备采用光缆分支器部件使光缆的固定,开剥,接地等操作更加便利可靠,当外缆引入时,光缆分支器部件可单独拿出施工,操作便利；
13. 引入光缆后,用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀,使密封效果。

1

概 述

光缆交接箱主要用于室外光缆的连接、分配和调度。通过光纤活动连接器和双头光纤跳线将光缆与光缆进行灵活的配接。本产品系列提供安全可靠、灵活机动的光纤及光设备线路管理，适用于各种光通信网络，尤其适合于用户光纤入网工程。

安装（可分成水泥基座安装和配套底座安装）：

一、 预制水泥基座：

1. 水泥基座外型尺寸530mm（长）×290 mm（宽）×200（高），地基中心留310mm×170mm×200mm的进线孔。

2. 预埋地脚螺钉，保证地脚螺钉的中心距440mm×180mm。

3. 将箱体放在水泥基本上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座要保持垂直水平。

4. 在已有是你基座的情况下，用4个M12×100膨胀螺钉固定即可。

二、 配套底座安装：

当配套底座安装时，按图示尺寸用4个M12×100膨胀螺钉固定即可。

调试：

安装好的光缆交接箱要对其进行调试，交接箱活动部分应转动灵活，插拔可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。

特 点

1、 本设备全天候防护，外壳采用高强度防腐蚀特种合成材料，具有隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境的影响。

2、 结构设计合理，箱体采用单面单开门，箱体内布线空间大，方便操作和维护。

3、 充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。

4、 内部光路标识清楚，熔接、盘绕位置明确。

5、 交接箱结构紧凑，安装简便，密封性能极好．

6、 熔纤部分采用一体化熔纤盘，使光缆余纤、尾纤盘绕一体化，方便熔纤操作，且可安装FC、SC适配器。适配器与箱体正面呈30°角，即可保证光纤弯曲半径，又可节省空间，并且避免操作时光束直射人眼。

7、 适用于带状和非带状光缆。
