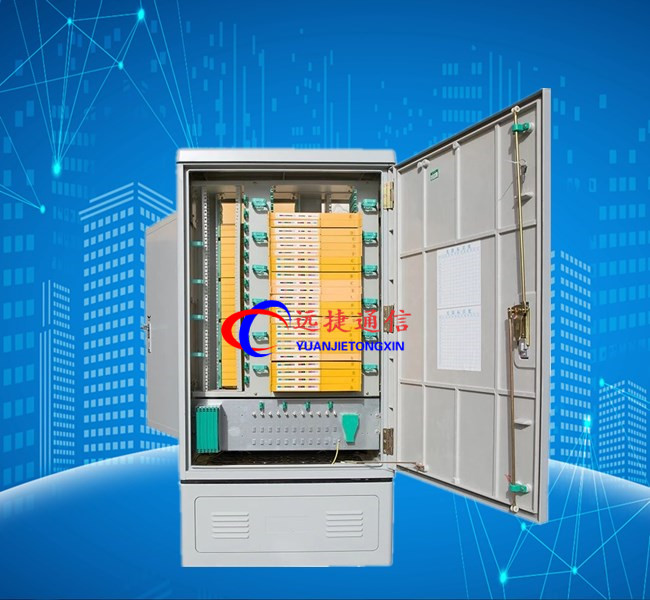

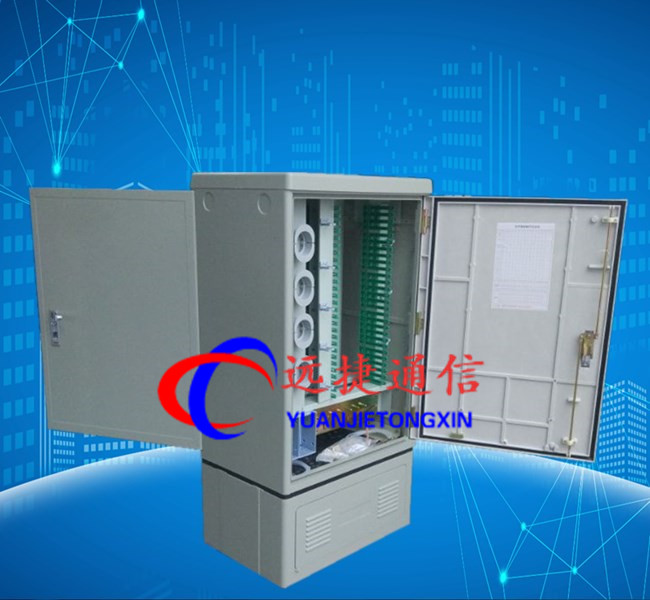

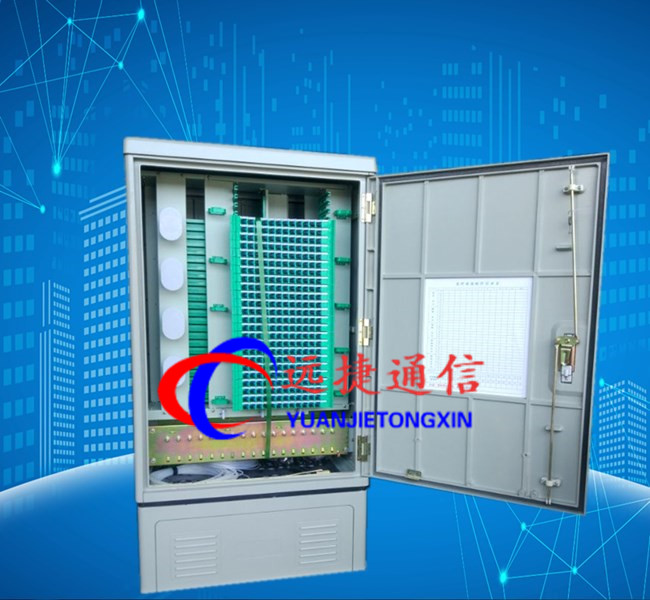

双面操作576芯光交箱原理图文介绍
【产品名称】:GPX-YJ光交箱
【产品型号】:YJ-96芯,144芯,288芯,360芯,432芯,480芯,576芯,684芯,720芯,864芯,1152芯,1200芯,1440芯
【产品颜色】:灰白色
【生产厂商】:远捷通信
【产品材质】:SMC复合材质,不锈钢材质,冷轧钢板材质,
【产品规格】:落地式,壁挂式,三网合一,四网合一,插片式,盒式,无跳接,免跳接,(室外防水型)
【产品配置】:常规可配SC,FC,LC,ST束状(带状)尾纤,
【免费印字】:中国电信,移动,联通,联通,广电,铁通,长城宽带,
厂家直销,质量保证,量大优惠,长期大量库存现货.
【远捷通信主营】: 三网合一光交箱、OMDF光纤总配线架、三网合一光纤配线架、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、(分纤箱、分配箱、配线箱、楼道箱)、光分路器箱、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒、光纤快速连接器、PLC光分路器、一体化托盘、光纤适配器、光纤尾纤、光纤熔接盘、储纤筒、理线环、法兰卡条、光纤信息面板、光纤插座盒等……
【远捷通信】销售地区:
华东地区(包括山东、江苏、安徽、江西、浙江、福建、上海)
河北: 石家庄 唐山 秦皇岛 邯郸 邢台 保定 张家口 承德 沧州 廊 坊 衡水
山西: 太原 大同 阳泉 长治 晋城 朔州 晋中 运城 忻州 临汾 吕梁
内蒙古: 呼和浩特 包头 乌海 赤峰 通辽 鄂尔多斯 呼伦贝尔 巴彦淖 尔 乌兰察布 兴安 锡林郭勒 阿拉善
东北地区
辽宁: 沈阳 大连 鞍山 抚顺 本溪 丹东 锦州 营口 阜新 辽阳 盘锦 铁岭 朝阳 葫芦岛
吉林: 长春 吉林 四平 辽源 通化 白山 松原 白城 延边
黑龙江: 哈尔滨 齐齐哈尔 鸡西 鹤岗 双鸭山 大庆 伊春 佳木斯 七台河 牡丹江 黑河 绥化 大兴安岭
华东地区
江苏: 南京 无锡 徐州 常州 苏州 南通 连云港 淮安 盐城 扬州 镇江 泰州 宿迁
浙江: 杭州 宁波 温州 嘉兴 湖州 绍兴 金华 衢州 舟山 台州 丽水
安徽: 合肥 芜湖 蚌埠 淮南 马鞍山 淮北 铜陵 安庆 黄山 滁州 阜阳 宿州 巢湖 六安 亳州 池州 宣城
福建: 福州 厦门 莆田 三明 泉州 漳州 南平 龙岩 宁德
江西: 南昌 景德镇 萍乡 九江 新余 鹰潭 赣州 吉安 宜春 抚州 上饶
山东: 济南 青岛 淄博 枣庄 东营 烟台 潍坊 威海 济宁 泰安 日照 莱芜 临沂 德州 聊城 滨州 菏泽
中南地区
河南: 郑州 开封 洛阳 平顶山 焦作 鹤壁 新乡 安阳 濮阳 许昌 漯河 三门峡 南阳 商丘 信阳 周口 驻马店
湖北: 武汉 黄石 襄樊 十堰 荆州 宜昌 荆门 鄂州 孝感 黄冈 咸宁 随州 恩施
湖南: 长沙 株洲 湘潭 衡阳 邵阳 岳阳 常德 张家界 益阳 郴州 永州 怀化 娄底 湘西
广东: 广州 深圳 珠海 汕头 韶关 佛山 江门 湛江 茂名 肇庆 惠州 梅州 汕尾 河源 阳江 清远 东莞 中山 潮州 揭阳 云浮 广西: 南宁 柳州 桂林 梧州 北海 防城港 钦州 贵港 玉林 百色 贺州 河池 来宾 崇左
海南: 海口 三亚
西南地区
四川: 成都 自贡 攀枝花 泸州 德阳 绵阳 广元 遂宁 内江 乐山 南充 宜宾 广安 达州 眉山 雅安 巴中 资阳 阿坝 甘孜 凉山
贵州: 贵阳 六盘水 遵义 安顺 铜仁 毕节 黔西南 黔东南 黔南
云南: 昆明 曲靖 玉溪 保山 昭通 丽江 普洱 临沧 文山 红河 西双版纳 楚雄 大理 德宏 怒江 迪庆
西藏: 拉萨 昌都 山南 日喀则 那曲 阿里 林芝 西北地区
陕西: 西安 铜川 宝鸡 咸阳 渭南 延安 汉中 榆林 安康 商洛
甘肃: 兰州 嘉峪关 金昌 白银 天水 武威 张掖 平凉 酒泉 庆阳 定西 陇南 临夏 甘南
青海: 西宁 海东 海北 黄南 海南 果洛 玉树 海西
宁夏: 银川 石嘴山 吴忠 固原 中卫
新疆: 乌鲁木齐 克拉玛依 吐鲁番 哈密 和田 阿克苏 喀什 克孜勒苏柯尔克孜 巴音郭楞蒙古 昌吉 博尔塔拉蒙古 伊犁哈萨克 塔城 阿勒泰
整个内部箱体保证电气导通,并有完善的接地系统;
箱体满足满容量布放、盘绕光纤跳线要求,满配置时不影响维护操作;
机箱内光缆引入单元左侧,预留有模块式直熔单元,便于光缆的直通;
光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器,在满容量范围内能方便地成套配置。
开剥后的裸纤加护套管,标识从左到右,从下到上。
光纤的分配和调度均在正面进行,光缆、尾纤、跳纤时进出线各自独立,互不干涉,操作十分方便;
采用抽屉式托盘结构,集熔接与终端为一块托盘,托盘可单独抽出施工,熔接与成端在同一层面操作,不需翻转,施工极为方便;
适配器右向倾角安装,保证了跳纤的曲率半径,避免激光灼伤眼睛,使光纤连接头的操作方便、安全、且适配器可拆卸,给维护带来便利;
设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠,当外缆引入时,光缆分支器部件可单独拿出施工,操作便利;
引入光缆后,用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀,使密封效果。
箱体规格及容量:一、工作环境:
1.环境温度:-40℃~+60℃
2.相对湿度:40℃时小于95%
3.大气压力:70~106Kpa
二、产品特点
1.采用熔配一体化抽拉式模块,使交接箱容量大,密度高。
2.箱体采用高强度SMC聚脂箱体,具有良好抗腐蚀、耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境
3.箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。
4.具有很好的安装性能及防破坏功能。
5.箱体具有安全可靠的光缆固定与接地保护装置。
6.高压防护接地与机箱绝缘电阻:≥2×104MΩ/500V(DC)
7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,无飞弧
8.箱体静负荷能力:壳盖≥980N,侧表面≥980N,门铰链≥200N
9.机箱的密封防护等级:达到GB4208标准中IP65级
10.阻燃性能:达到GB4609/FV-0级
11.密封性能:达到GB4208/IP53要求
12.负荷值:壳盖≥980N,侧表面≥400N,支撑件≥200N
13.*小拉脱力:φ0.4-1.2mm导线分别为24-120N
三、用途
1.光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续,配线有直接连接和交叉连接的功能。
三网合一光缆交接箱介绍
一、概述
光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度,广泛用于光纤接入网线路以及CATV网线路工程。
二、主要特点
1.箱体采用高强度的国际材料SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压而成,使用寿命长,防老化、抗辐射;表面不需任何防护,具备全天候防护功能。
2.箱体厚实,具有良好的隔热效果,能有效防止箱内水汽凝结
3.箱门采用特种密封门封、防水门锁及三点式门销锁定,安全可靠,密封性好。
4.采用12芯熔接配线一体化模块。
5.适合FC、SC、LC、ST光纤适配器的安装。
6.有可靠的光缆固定和接地保护装置。
7.适合于单芯和带状光缆的成端。
8.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
9.箱体防护等级达到GB/T4208-1993标准中IP65等级要求。
10.美观大方,线条清晰,防腐防水性能好,使用寿命长。
