一、概述

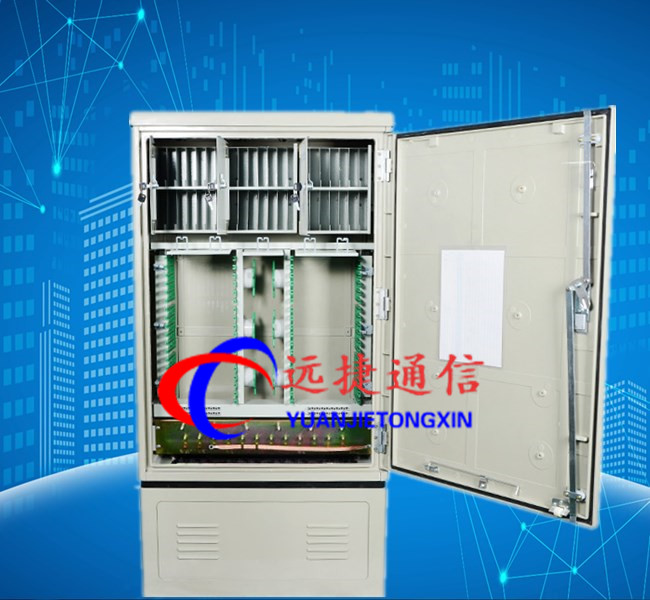

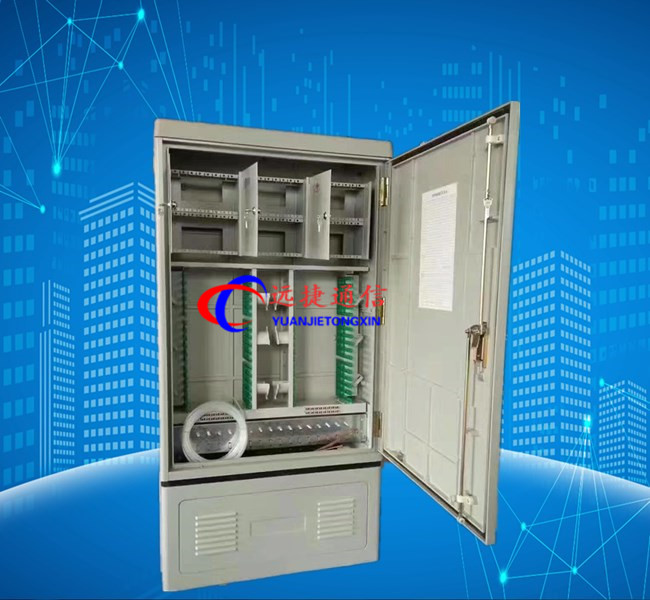

光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。
二、主要特点
1.箱体采用高强度的国际材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能。
2.箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结
3.箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。
4.采用12芯熔接配线一体化模块。
5.适合FC、SC、LC、ST光纤适配器的安装。
6.有可靠的光缆固定和接地保护装置。
7.适合于单芯和带状光缆的成端。

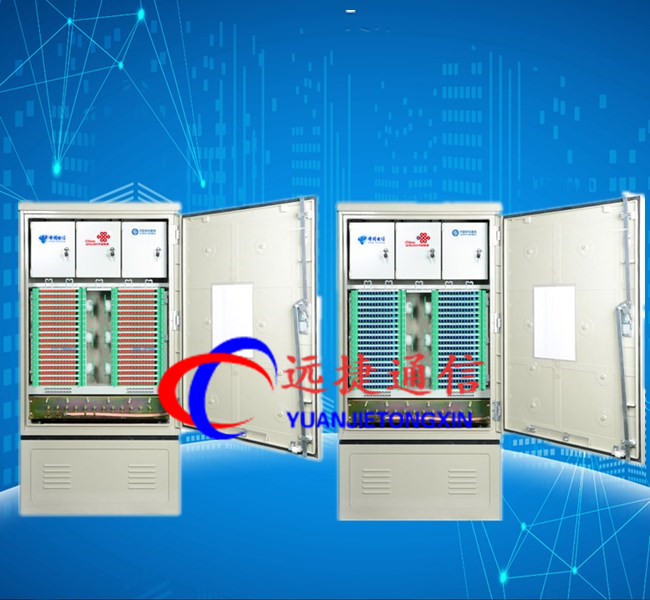

8.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
9.箱体防护等级达到GB/T4208-1993标准中IP65等级要求。
10.美观大方，线条清晰，防腐防水性能好，使用寿命长。
11.光缆交接箱规格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
四、使用、维护
1、门锁的使用方法：
1．1、开门： 把钥匙尾端插入门锁盘中间堵塞中，逆时针旋转半圈，按下PUSH即可打开箱门。
2、光缆的引入
2.1光缆的引入在设备正面进行，设备底板有若干敲落孔，光缆引入时可将使用的孔敲开。
2.2 引入光缆后，用随机附件中的密封腻子将光缆孔堵牢。
2.3 光缆引入后，对主干光缆，打开光缆分支盒，用喉箍将光缆固定可靠，再固定好加强芯，并在此将光缆开剥，开剥长度约2米，开剥后的纤芯分别用纤芯护管穿入保护, 再将光缆铠装层和加强芯分别引出接地。对配线光缆，可以直接上固定板用喉箍将其固定可靠，然后开剥、接地，去除松套管，套上纤芯护管。
2.4 主干与配线光缆纤芯分别从下横梁左侧孔穿入，在箱体左边适当位置自下而上用尼龙扎带依次固定，待进接续模块的熔接盖板。过路光缆纤芯则进右侧盘纤板后面的过路纤存贮熔接装置（翻转开盘纤板后就是过路纤存贮熔接装置）。
3.1 拉出一体化熔配托盘，扣开托盘上的保护盖，卸下熔接盖板；
3.2 按色谱顺序将尾纤活动连接头成端下层基座适配器相应端口，并将尾纤自然盘绕（注意：纤芯在所有转弯处的曲率半径不小于40mm）引至上熔接盖板缆口；
3.3 盖上熔接盖板。
4、光纤的熔接
4.1 将箱体左侧已固定的主干和配线光纤引入熔接盖板，根据一体化托盘拉出的位置预留一定长度，以保证一体化托盘能轻松地推入，入口处用尼龙扎带固定；
4.2 从熔接盖板中间的缆孔处引入尾纤；
4.3 将尾纤和外缆纤芯一起在盖板的外圈上整齐地盘绕、固定，将裸纤引入熔接芯片处进行熔接，熔接时，熔接点用热缩套管热缩保护，熔接完成后，盖上保护盖。
