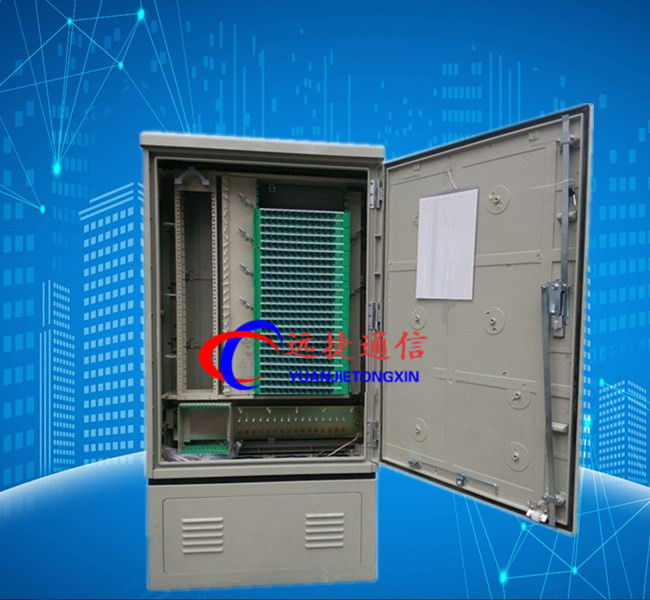

光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。室外型的光缆交接箱的箱体外形尺寸不宜超过1 600 mm′1 100 mm′400 mm（高′宽′深）。

性能：

光缆交接箱是安装在户外的连接设备，对它根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按国际标准，这些项目高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。

①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。

②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V，1min不击穿无飞弧。

③高压防护接地装置与箱体金属工件之间的绝缘电阻，在试验电压为直流500V条件下，不小于2′104MW。

④高压防护接地装置与光缆中金属加强芯、挡潮层及铠装层相连的地线截面应不小于6mm2

一、产品概述

光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

二、工作环境：
1.环境温度：-40℃～+60℃
2.相对湿度：40℃时小于95%
3.大气压力：70～106Kpa

三、主要特点
1.箱体采用高强度的国际材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能。
2.箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结
3.箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。
4.采用12芯熔接配线一体化模块。
5.适合FC、SC、LC、ST光纤适配器的安装。
6.有可靠的光缆固定和接地保护装置。
7.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
8.箱体防护等级达到GB/T4208-1993标准中IP65等级要求。
9.美观大方，线条清晰，防腐防水性能好，使用寿命长。

四、产品特点
1.采用熔配一体化抽拉式模块，使交接箱容量大，密度高。
2.箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
3.箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
4.具有很好的安装性能及防破坏功能。
5.箱体具有安全可靠的光缆固定与接地保护装置。
6.高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)
7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧
8.箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
9.机箱的密封防护等级：达到GB4208标准中IP65级
10.阻燃性能：达到GB4609/FV-0级
11.密封性能：达到GB4208/IP53要求
12.负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N
13.小拉脱力：φ0.4-1.2mm导线分别为24-120N

五、用途
1.光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

六.功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。

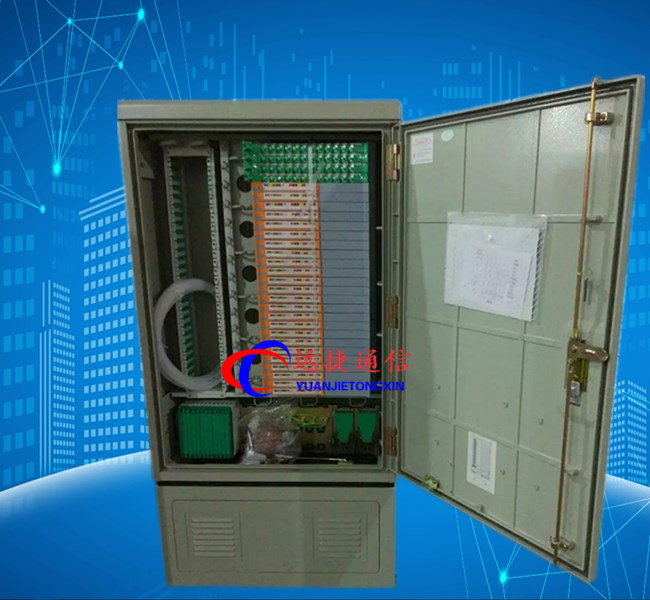

一、光缆交接箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。
箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

采用12芯熔配一体化模块，大幅度利用有效空间，大容量为864芯。

卡接式安装FC、SC适配器。

前后设通道，可方便跳线灵活跳接

12芯熔配一体化模块可抽出至箱外，全面正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题

二、产品详细说明
1、采用SMC材料高潮模压成型，表面光洁美观，是光纤接入网中主干光缆节点的接口设备

2、箱体采用双层结构，中间填充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水气凝结。

3、箱门采用特种密封门封，防水门锁及三点式门销锁定，安全可*，密封性好。

4、采用12芯熔接配线一体化模块，模块导轨设计，便于模块的抽拉取放。

5、可安装FC、SC、ST三种光纤适配器。适配器与接续单元正面呈30°即保证跳线的弯曲曲率半径，又可避免激光灼伤人眼，卡接式安装。

6、有可*的光缆固定和接地保护装置。

7、防护等级IP65，

8、箱体可配套底座落地、架空、壁挂三种安装方式供用户选择。

9、产品规格有，144芯，288芯,576芯

使用条件：
工作温度：-40℃∽+60℃
相对湿度：≤95% （+40℃时）
大气压力：70∽106Kpa
贮运温度：-40℃∽+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
主要技术参数：
插入损耗：1.31,1.55um LD 光源。单模≤0.18dB 多模≤0.30dB
回波损耗：1.31,1.55um LD 光源。单模PC≥45dB UPC≥50dB APC≥60dB
绝缘电阻：≥2×104MΩ/500VDC
耐电压：3KVDC/1min不击穿，无飞弧
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N
