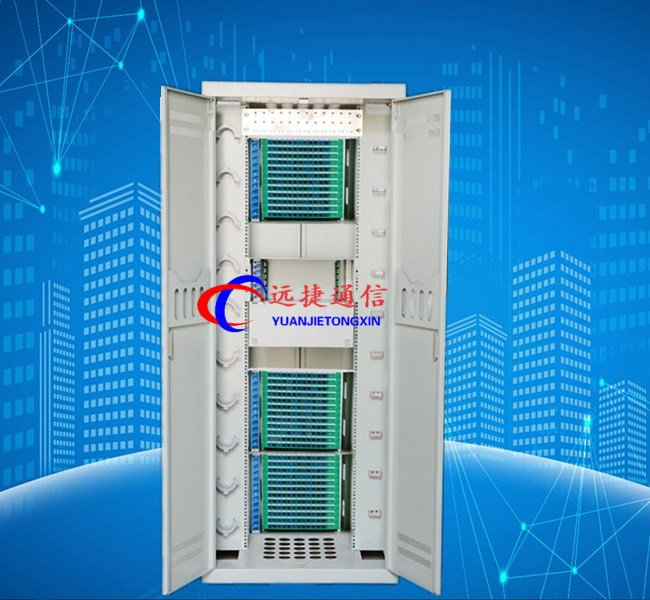

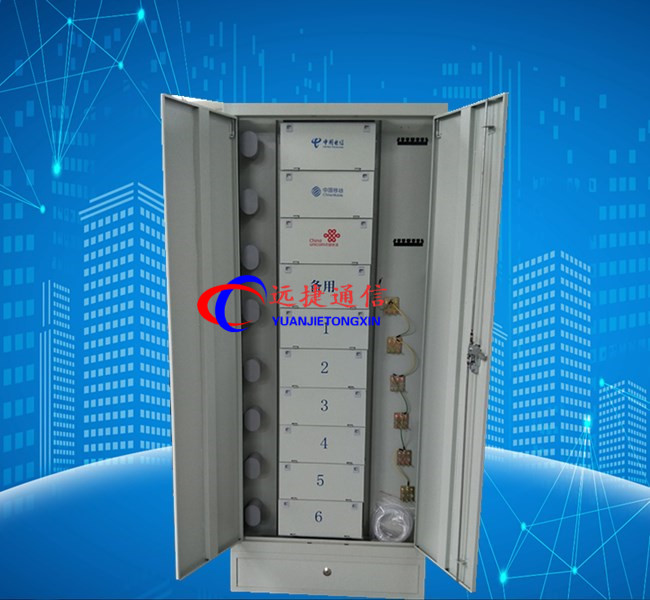

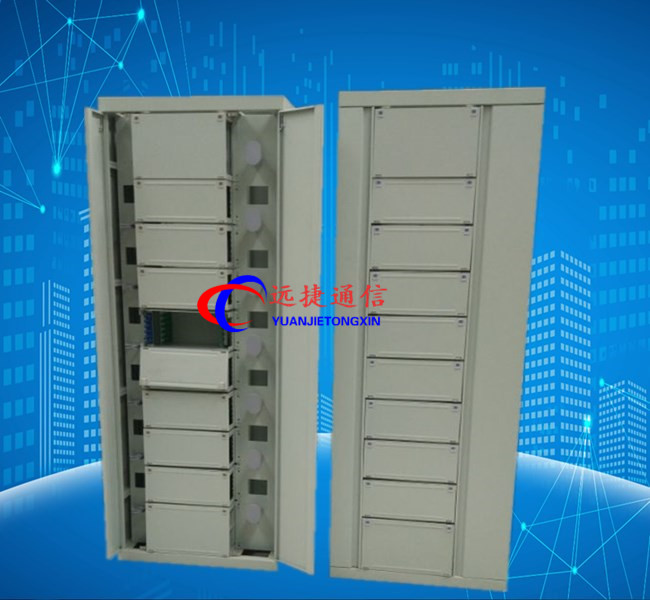

576芯ODF配线架参数图文讲解
ODF光纤配线架 三网合一光纤配线柜 FTTH共建共享三网合一光纤配线架
机架式三网合一光纤配线架 开放式三网合一光纤配线架 三网合一光纤总配线架三网融合光纤配线架 三网合一光纤机柜 光纤配线架 配线架 配线柜 【慈溪市远捷通信制造】（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备
材质: 冷轧板
运营商: 移动、联通、电信、广电等
主要适用范围: 通信通用
机架高度：
满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。
可根据需方不同要求订做不同规格的产品。
样品或现货: 现货
品牌 : 远捷通信
ODF光纤配线架特点：
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
ODF光纤配线架在综合布线系统中的应用：
综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：
1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；
2.实时监控端口，可提高故障定位效率，减少人力成本；
3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；
4.eID电子标识减少纸质标签带来的信息泄露隐患；
5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。
ODF（Optical Distribution frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
主要性能指标
1．使用条件：
1）工作温度：-5℃～+40℃
2）相对湿度：≤85%（+30℃）
3）大气压力：70Kpa～106Kpa
2．光电性能：
1）连接器衰耗（包括插入、互换和重复）≤0.5dB
2）互换性附加损耗≤0.2dB
3）重复性附加损耗≤0.1dB
4）回波损耗≥40dB
5）插拔耐久性寿命>1000次
6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）
7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧
3．适用性指标：
1）标称工作波长：850nm、1310nm、1550nm。
2）光纤活动连接器：符合GB12507以及相关标准的规定。
3）光纤光缆应符合GB/T11819和GB /T7424的规定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）大容量：1440芯。
优势：
各种接头端接方便，安装灵活。
有抽屉式和固定式等多种规格；
模块化光纤配线箱端接更方便，使用更灵活；
支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
在1U的空间较多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
密闭管理；
前面操作，安装迅速方便；
高度1U，内置两组光纤盘绕环；
凹入隐藏式或者齐平镶嵌式安装。
应用范围
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
用于配线间和设备间光缆的端接、使用和管理。
一、产品质量承诺：
1、产品的制造和检测均符合国家标准。
2、产品在有专业检测人员进行检测，确保产品的各项指标达到贵处的要求。
3、我方所提供的产品在质保期内如果存在质量问题，我方愿意承担一切责任。
二、交货期承诺：
我方确保所提供的产品按照需要方要求时间将货物送到指定地点，若贵处有特殊要求，需提前完工的，我方可与贵处协商，确保及时满足贵处的需求。
三、若供应商所提供的货物开箱后，发现有任何问题（包括外观损伤），须以使用方能接受的方式加以解决的:及时维修更换和换取全新产品.
四、在质保期内，同一设备、同一质量问题连续三次维修仍无法正常使用的，我方承诺更换同品牌、同型号新设备，并对产品质量实行“三包”服务。在质保期外,提供设备的更换、维修只收取零配件成本费用,不收取人工技术和服务费用.
五、售后服务能力及在设备的设计使用寿命期内，我方承诺应能保证使用方更换到原厂正宗的零部件，确保设备的正常使用。投标人应写明保修期后的维修收费标准，维修备件库地点及厂家维修站地点。
六、建立合理的销售服务管理制度及体系：
1、售前服务。设立专门的销售服务机构，公司将会安排相关专业人士负责到场教正确及时的使用。
2、售中服务。为防止用户使用不当而造成不必要的损失，在产品使用过程中，公司将派相关技术人员到基层向用户进行技术指导。确保正确使用该产品，让用户用得安全，放心。
3、售后服务申明：本公司所提供的服务均为免费服务。
七、产品售后计划
1、设备正常运行验收后，我公司指派专业工程师负责在现场为贵单位提供不受人员限制的维修和使用操作培训，每年公司组织培训2次。培训内容包括：设备正确操作使用知识；识别初级故障及必要的恢复方法；常见故障排除方法。
2、定期派专业人员到*处查看设备运行情况。采用“会诊制度”与“奖惩制度’相结合的方式解决出现的问题。
产品质量承诺
一、产品质量承诺：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、产品价格承诺：
1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以优惠的价格提供给贵方。
三、交货期承诺：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求
类型: 直插盘，机架式，三网融合，开放式
