MODF【OMDF】光纤总配线架配置图文介绍
光纤总配线架|光纤总配线架,OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF
一、光缆固定与保护功能
二、调纤功能通过光纤连接器插头，能迅速方便地调度光缆中的纤芯及改变光传输系统的路由。
三、光纤成端功能具有光纤成端装置，以便于光缆、纤芯及尾纤接续操作、施工、安装和维护，能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的纤芯不受损伤。
四、光纤存储功能机架及单元内应具有足够的空间，用于存储余留光纤。其结构应便于维护割接中的跳纤调整，并便于拆除废弃的跳纤。
五、标识记录功能机架及单元内具有完善的标识和记录装置，能方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。机架门内贴有清晰彩色走纤示意图，机架设置有标记盒，盒内可放置空白标记卡片，便于维护人员记录信息。
产品特点
1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯
2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理
3.可定制跳纤长度，减少光纤冗余和缠绕
4.有预留测试端口
5.正面为线路侧（直列），背面为设备侧（横列）
6.设备侧配线面板采用旋转结构，维护方便
7.跳线路由采用直放式，无需穿叉走纤，操作方便
1．使用条件：
1) 工作温度：-10°C~+40°C
外观与机架结构：

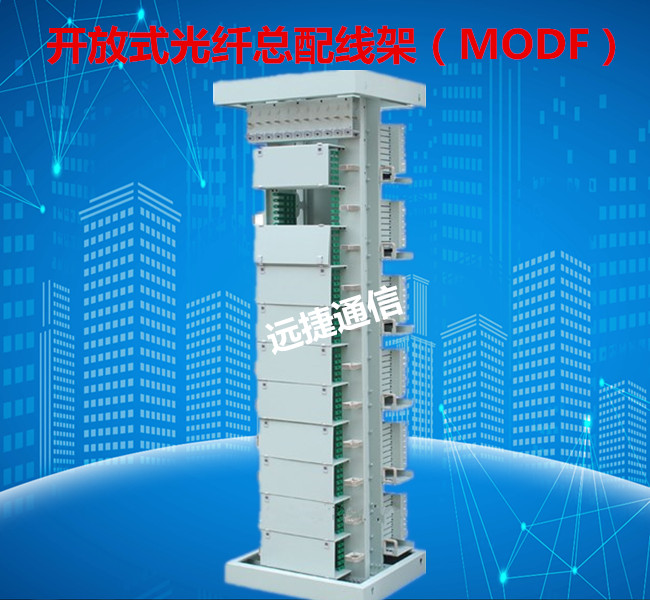

（1）机架为开放式结构，架体采用冷轧钢板整体焊接，也可以根据需要安装左右侧板与前后门板，每扇门使用磁吸上下固定。机架的门采用活动铰链，可灵活拆卸，门的开启角应不小于110°，可自由开合2000次不损坏。

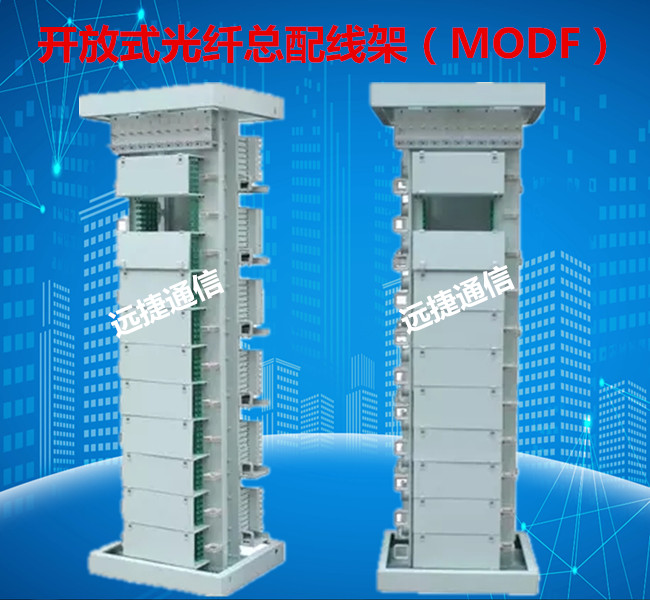

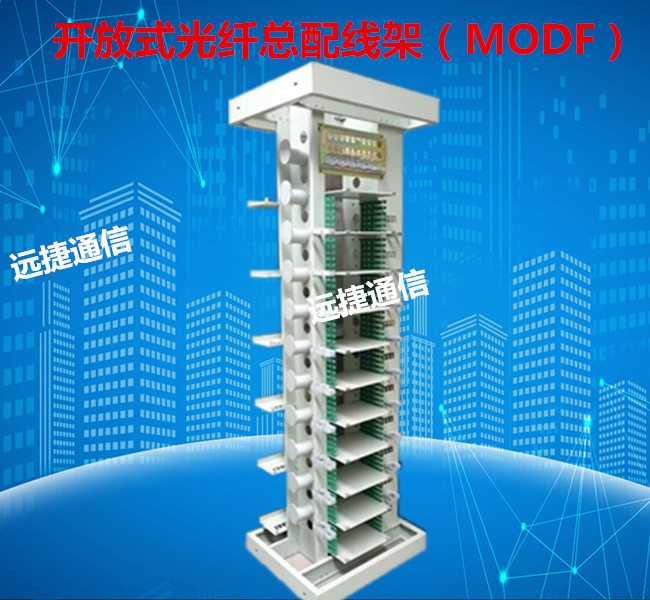

（2）机架采用双面操作，正面为直列模块，用于外缆的固定、开剥、熔接与终端；背面为横列模块，用于成端设备的跳线与尾缆，模块的左侧固定设备的尾缆，右侧有存储跳纤的绕纤轮。
（3）机架应能适用于上、下进缆的环境中，上走线环境中光纤光缆从顶部进入机架，并有独立的进缆（纤）孔；光缆（纤）进纤孔应有护纤条保护，并有足够大的过纤面积。
（4）机架的横列模块区安装有多层水平走线槽，以满足多个机架并架时的走纤。
（5）架体应有完善的保护接地系统。并保证光缆加强芯及其铠甲层有效接地。
产品售后服务
1、光缆金属部分与机架绝缘;
2、裸纤保护软管耐挤压、耐老化；
3、后期布放的光缆固定不影响前期已布放光缆的安全；
4、固定后的光缆金属护套及加强芯可连接高压防护接地装置；
6、将光缆引入并固定在机架上，保护光缆及开剥后的纤芯不会受损伤；
5、光缆引入、固定和保护装置能牢固可靠地固定光缆，不会出现松动、自由扭转的现象。
2) 贮存温度：-25°C~+55°C
3) 相对温度：≤85%（+30°C ）
4) 大气压力：70Kpa~106Kpa
2．适用性指标：
1) 标称工作波长：850nm、1310nm、1550nm；
2) 光纤活动连接器：符合GB12507及相关标准的规定；
3) 光纤光缆符合GB/T11818和GB/T7424的规定。
3．功能：
1) 具有光缆固定和保护功能；
2) 具有光缆终接功能；
3) 调线功能；
4) 光缆纤芯和尾纤的保护功能。
4. 机架高度：
1) 满足行标规定两种标准尺寸：2000mm、2200mm
2) 并可根据需方不同要求订做不同规格的产品。
5．光电性能：
1) 机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。
2) 机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。
3) 光纤连接器损耗≤0.5dB
4) 插入损耗≤0.2dB
5) 回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性寿命：>1000次
6．机械性能：
1) 塑料件燃烧性能符合GB51697-85的规定。
2) 光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。
3) 光缆进入机箱，曲率半径大于光缆直径的15倍
