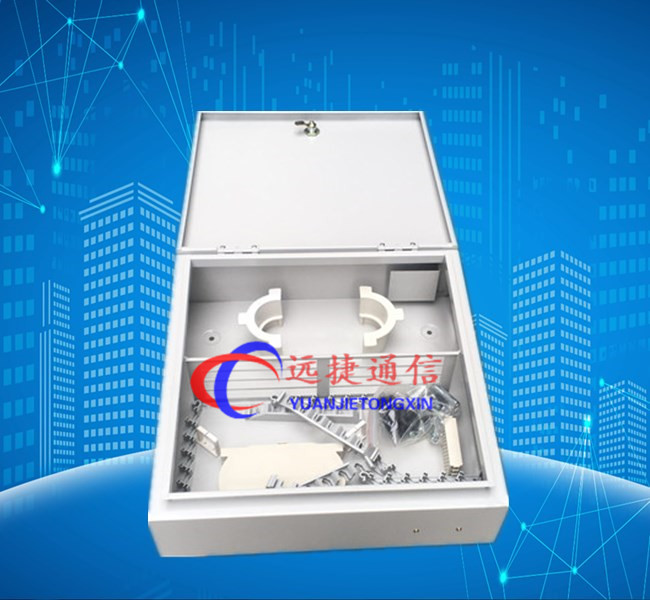

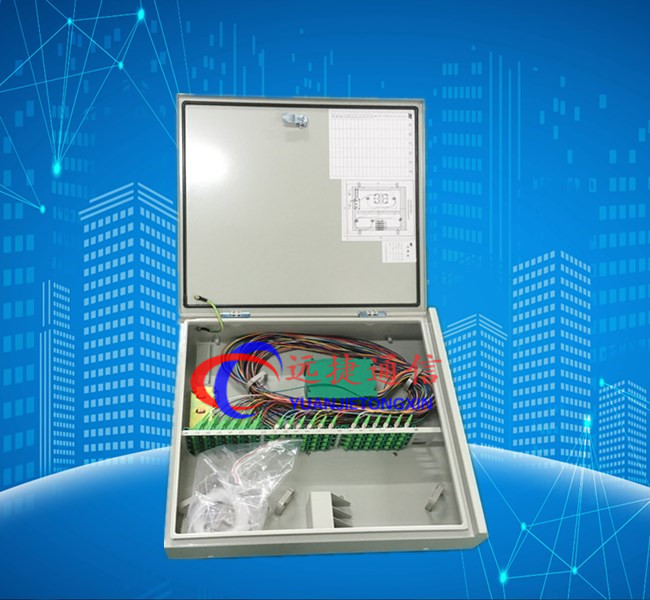

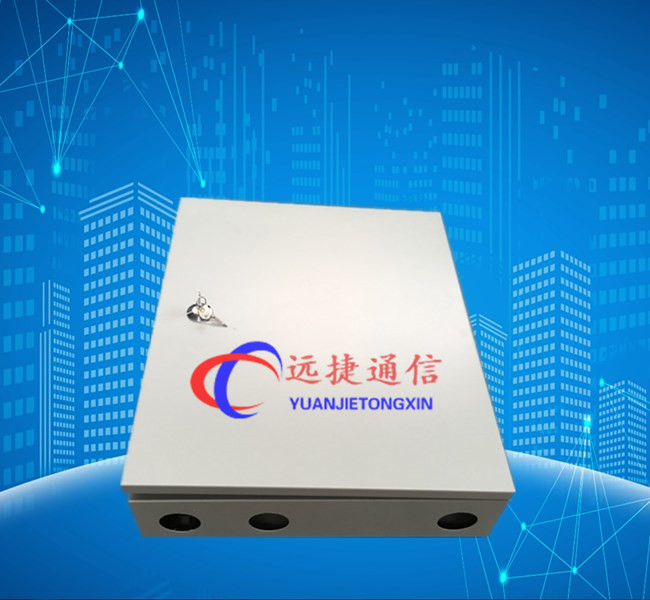

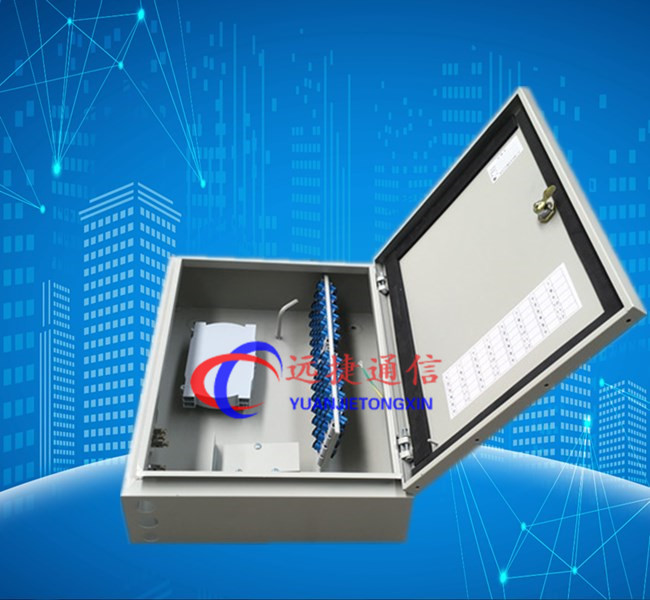

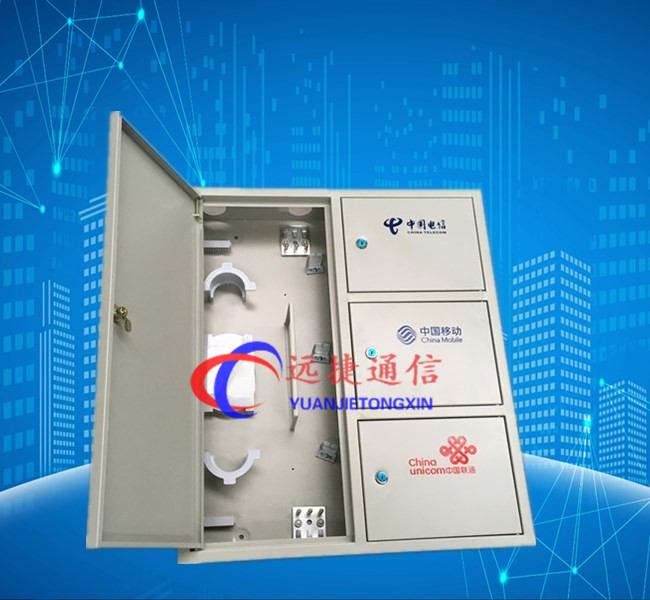

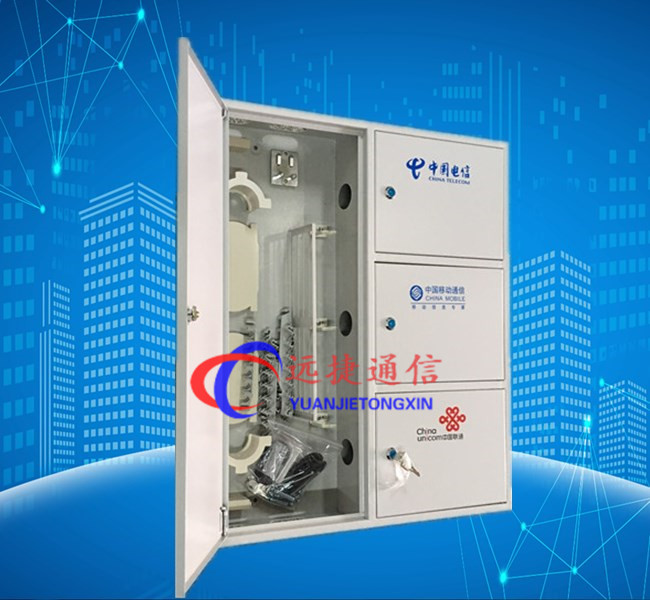

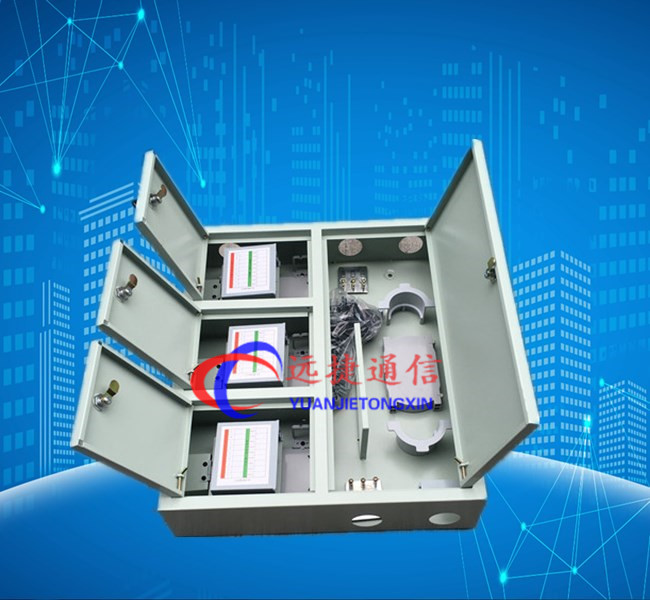

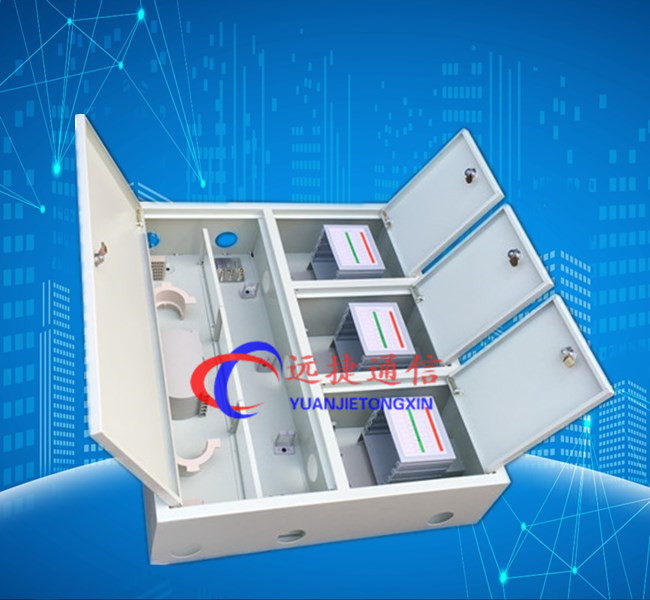

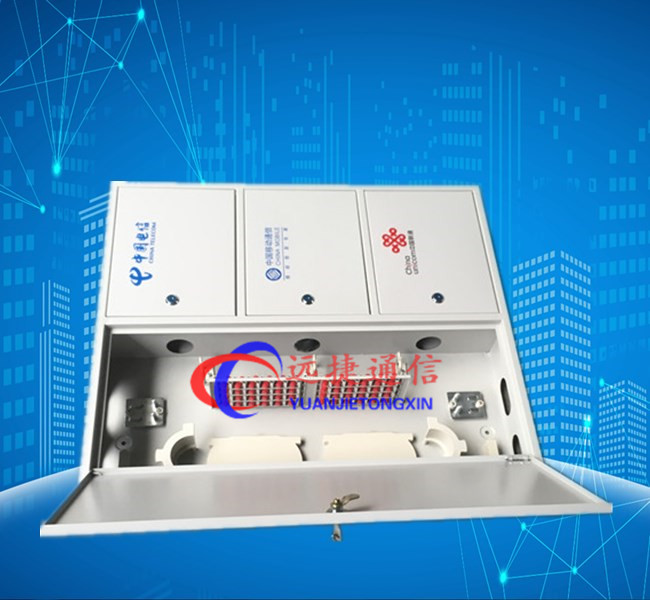

1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.
3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

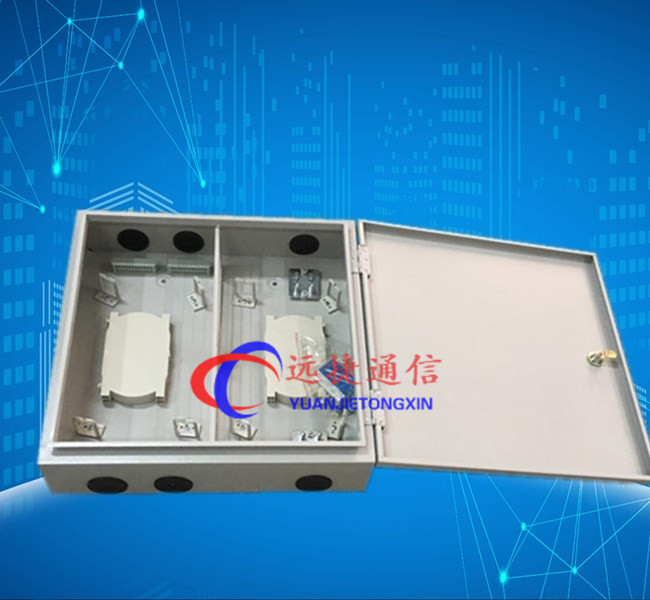

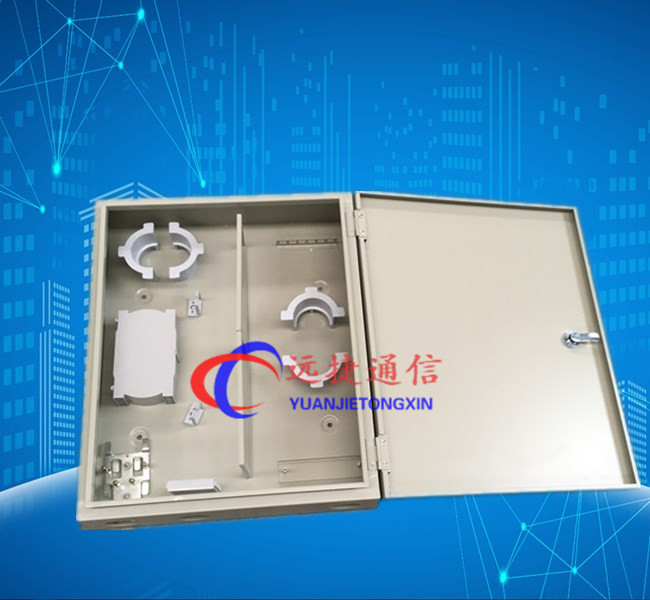

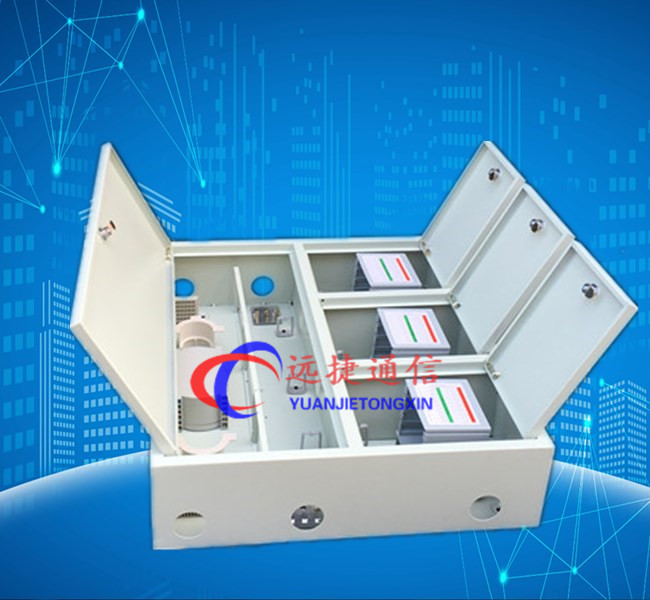

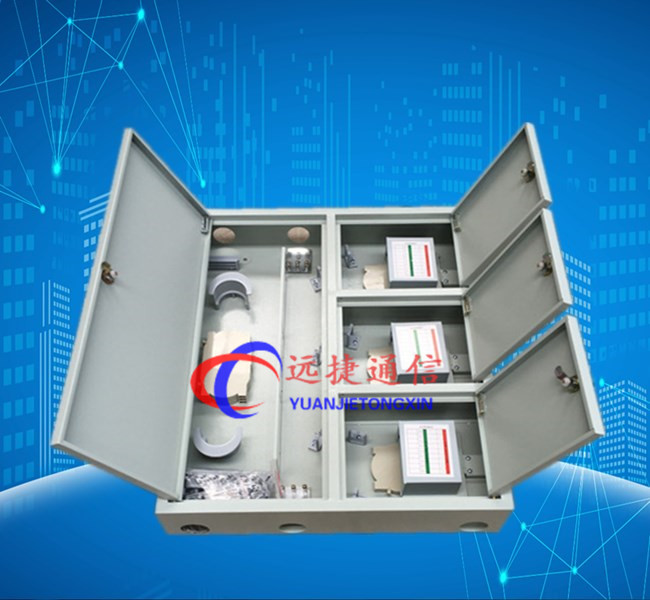

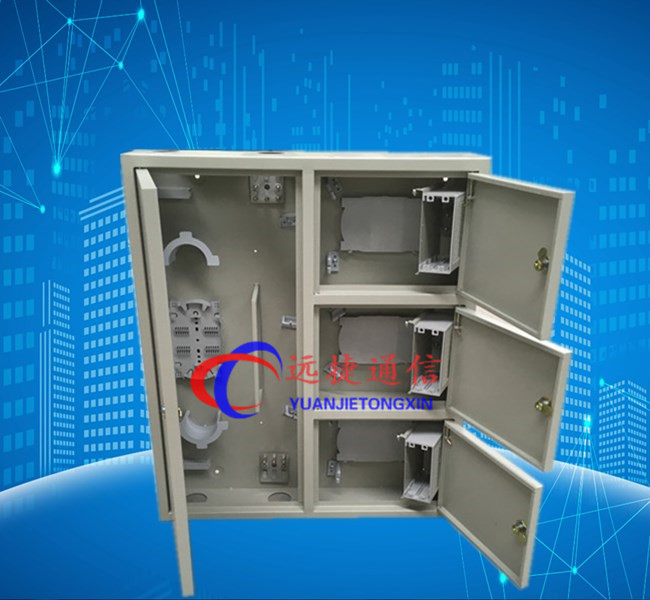

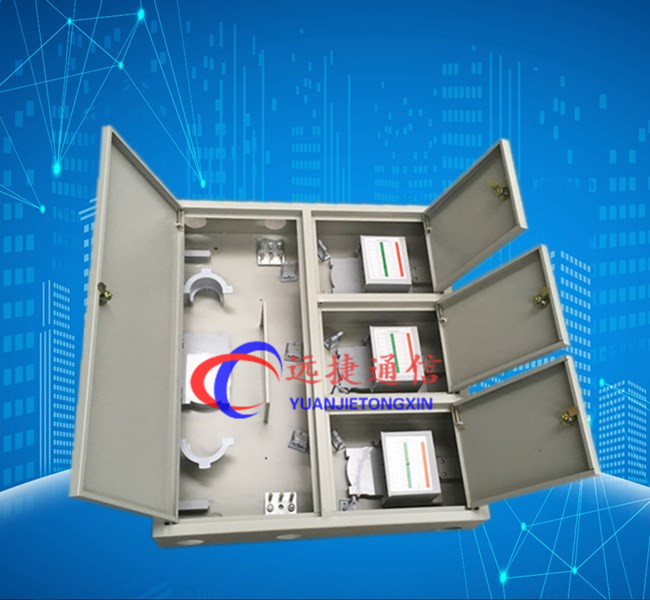

4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。
5.在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续
6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。

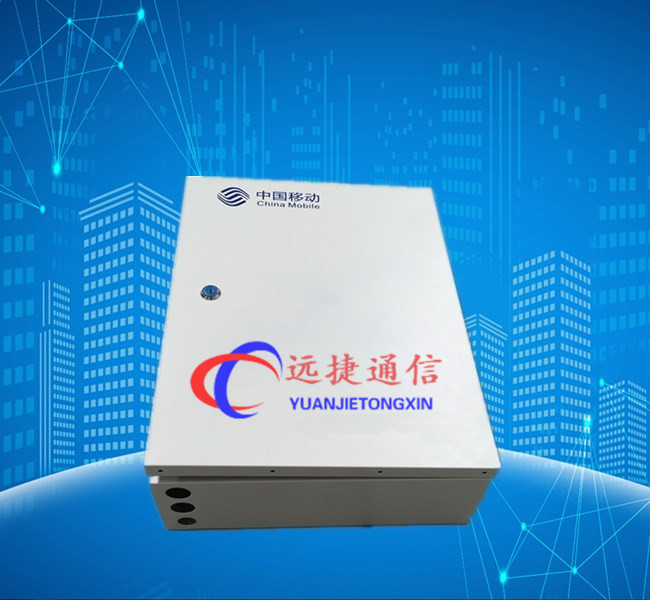

7.门锁采用优质户外防水锁，箱体挂墙安装
8.具有临时尾纤存储区域
9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等
技术参数：
1.工作温度：-30~+60度，储存温度-40~+60度
2. 箱门开启角度：180°
3.大气压力:70Kpa-106Kpa
4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
5.回波损耗≥45dB;附加损耗≤5dB
6.插拔耐久性寿命>1000次
7.电气性能:绝缘电阻≥1000MΩ500V(直流电)
8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
4.前面操作、安装都相当迅速方便
5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护
6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器，
7.外型尺寸：壁挂式：145*630*800MM

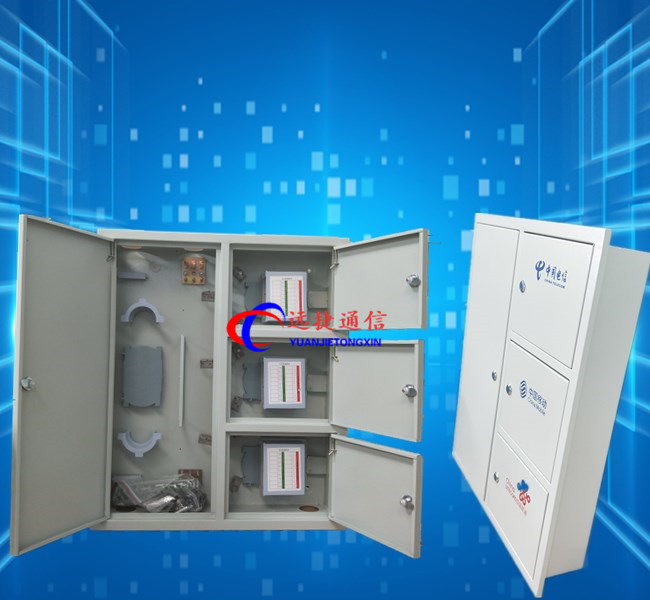

镶嵌式：入墙尺寸 145*580*750MM 外墙尺寸 145*630*800MM
8.产品重量：壁挂式：22KG
镶嵌式：21KG

结构说明：

1.箱体材料采用冷轧钢板1.2mm及以上厚度材料制作，使用寿命达到20年以上；

2.门锁采用优质户外防水锁，箱体挂墙安装；

3.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

4.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性；

5.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配、调接；

6.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直；

7.用户引入光缆未开剥时，接续固定件对光缆的的最小拉脱力不小于100N。

8.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。

9.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。

10.提供一定数量理线环或其它绑扎线配件，方便绑扎线的本要求。

11.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。

12.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

13.模塑箱体，安装背板设计，造型美观小巧，安捉便快捷，便于大规模施工。

14.系列化插片可积木化组合，扩容方便，投资节省。

15.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

光纤配线箱主要技术参数：

符合标准：　YD/T988-2007；

工作环境温度：－40℃～ 60℃；

环境湿度：≤95％( 40℃)；

大气压力：70 kPa～106kPa；

光缆进入数量：多根，按型号款式（下进缆）；

皮纤进入数量：多根，按型号款式（下进纤）；

可装适配器：FC/SC光纤适配器；

接地排耐电压水平：≥3000V(DC)/10mA/1min；

绝缘电阻：≥2×104MΩ/500V ；

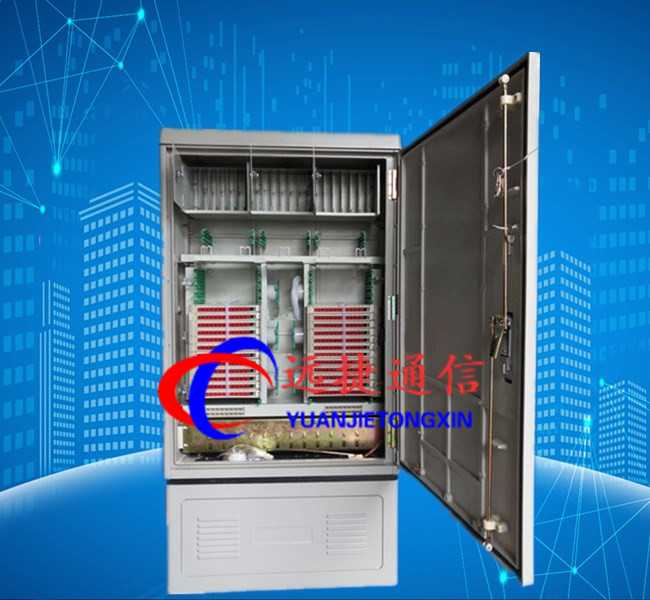

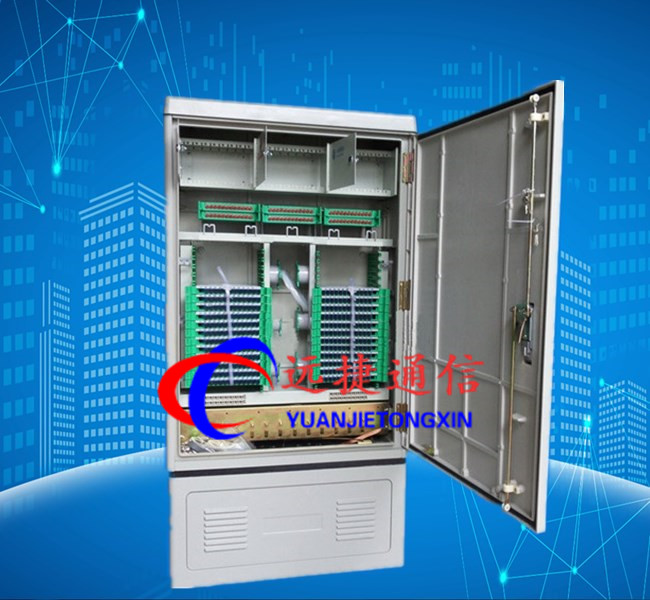

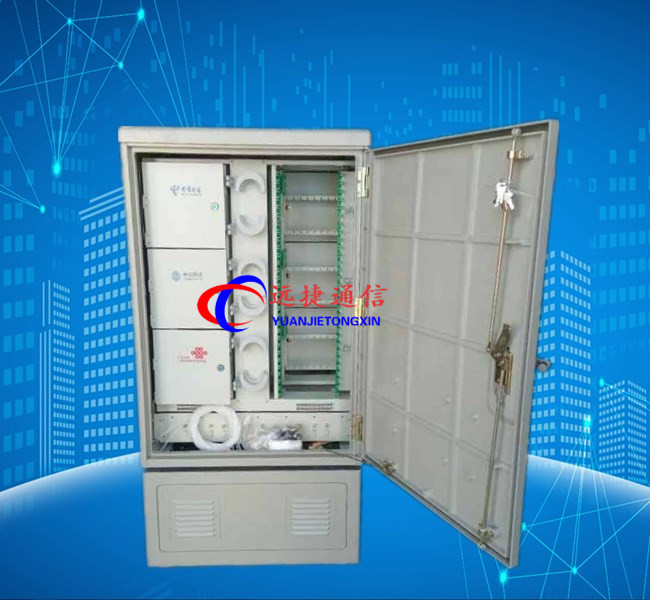

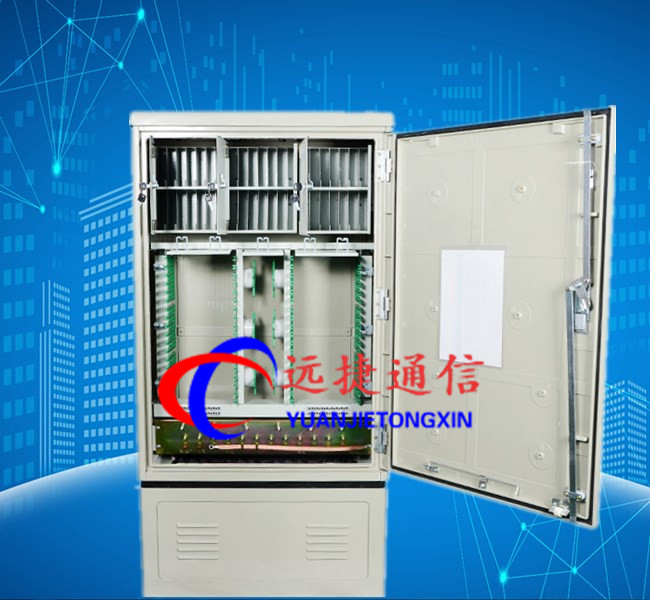

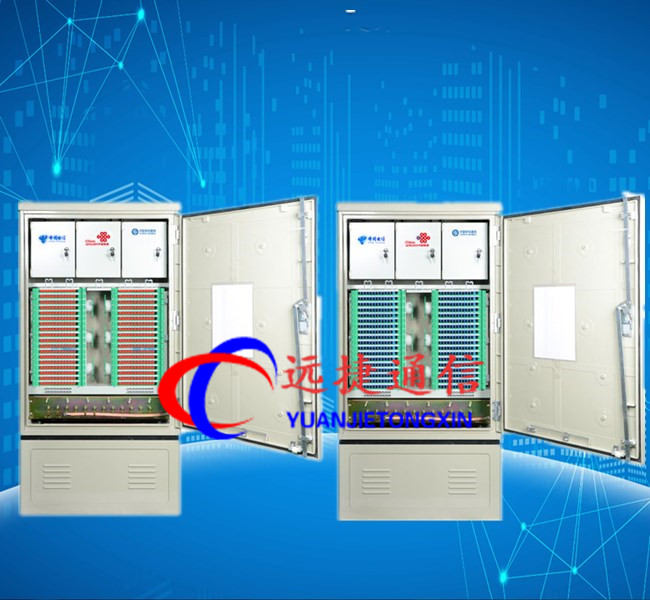

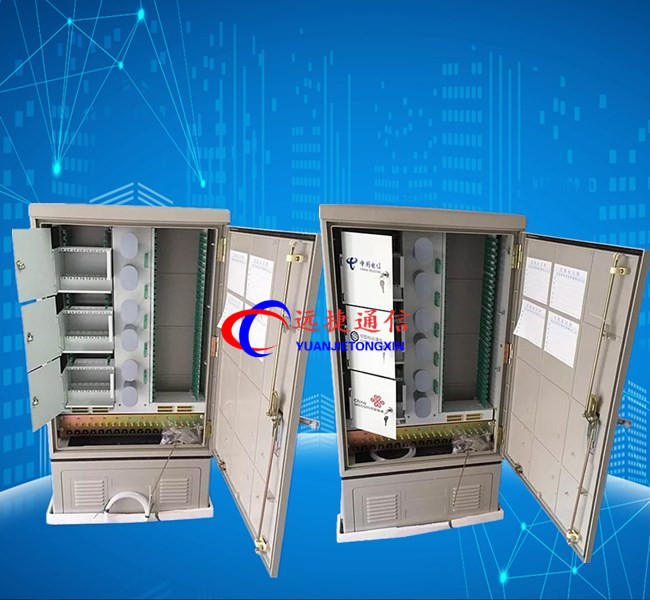

三网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

采用12芯熔配一体化模块，幅度利用有效空间，容量为1440芯。

卡接式安装FC、SC适配器。

前后设通道，可方便跳线灵活跳接

12芯熔配一体化模块可抽出至箱外，全面正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题

使用条件：

工作温度：-40℃∽ 60℃

相对湿度：≤95%（ 40℃时）

大气压力：70∽106Kpa

贮运温度：-40℃∽ 60℃

防潮防雨防尘防盗符合YD/T988-1998标准
