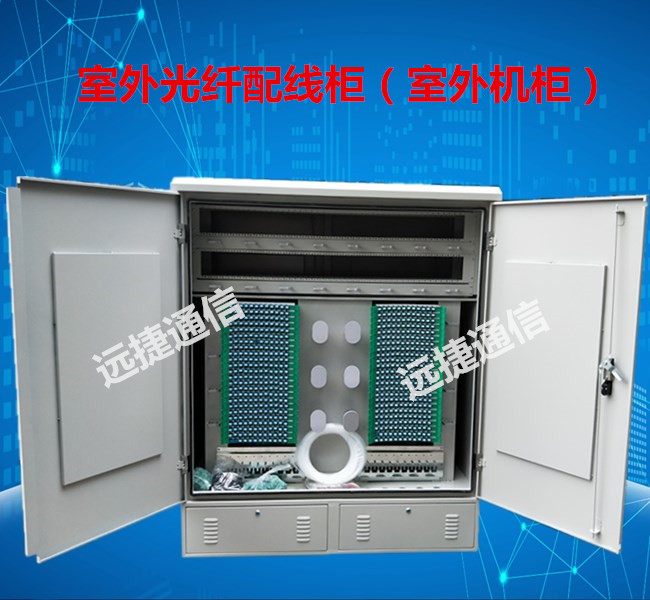

外观结构

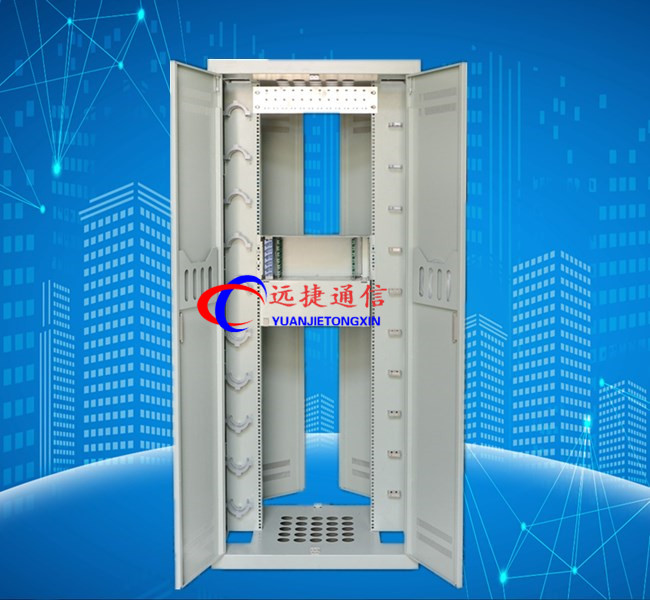

1、机架结构形式

1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

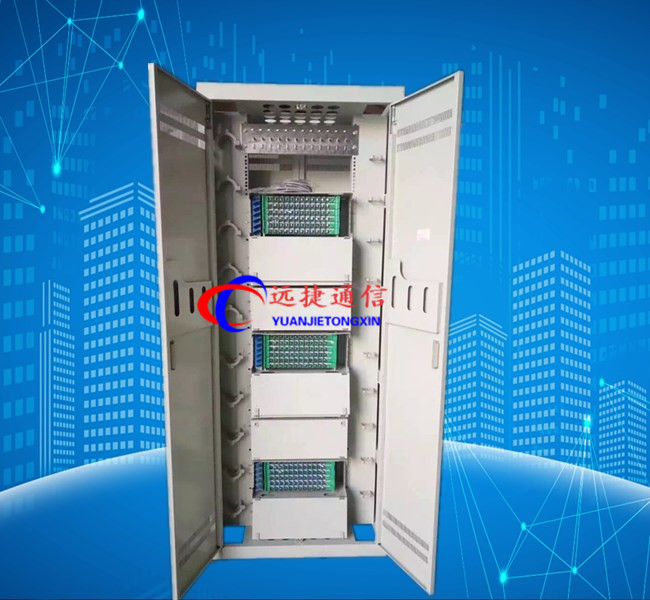

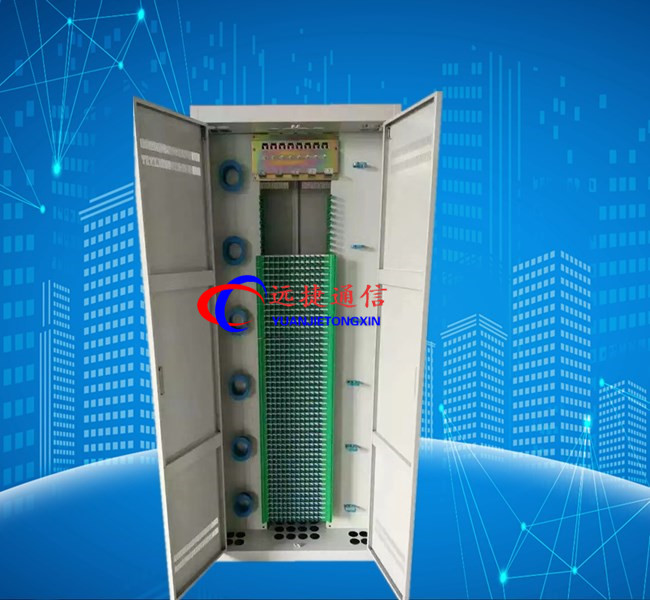

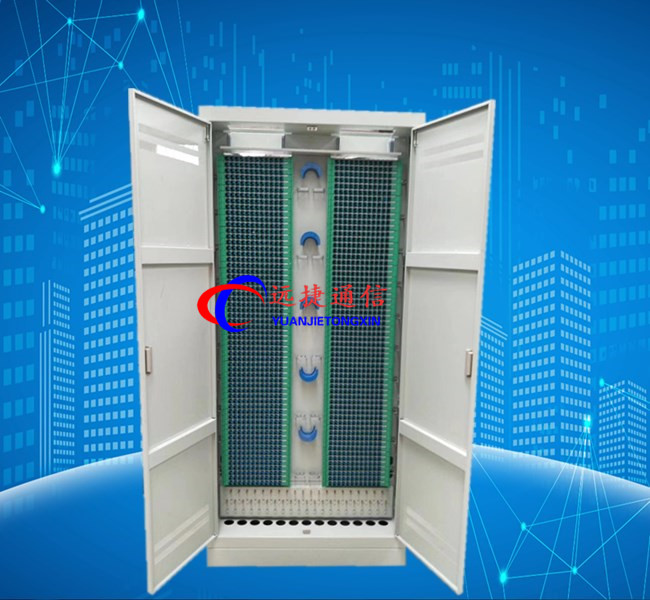

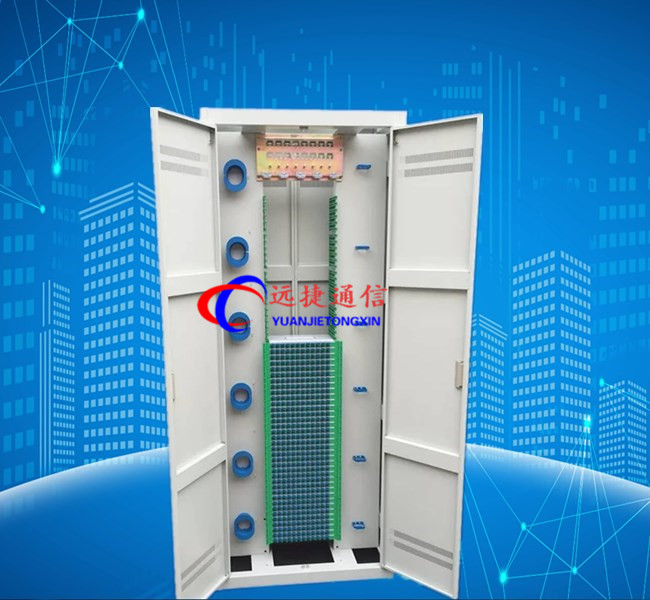

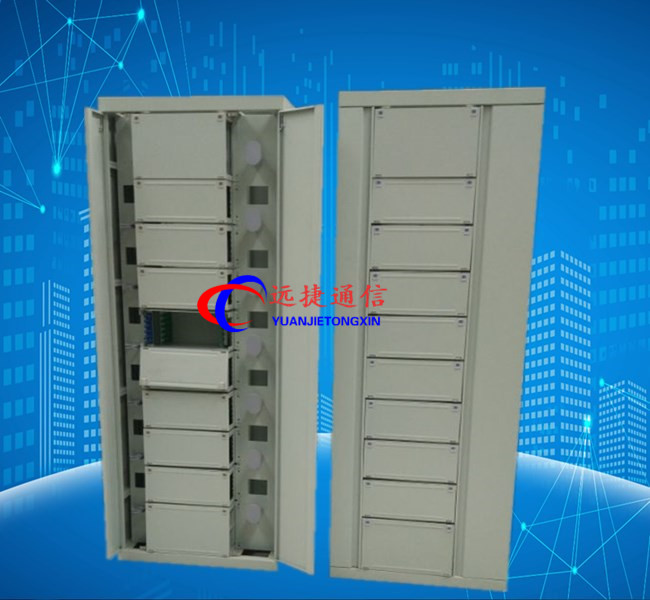

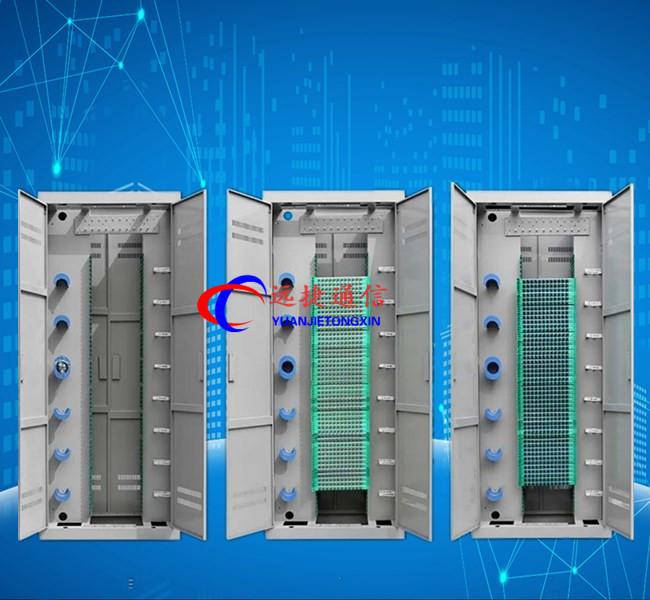

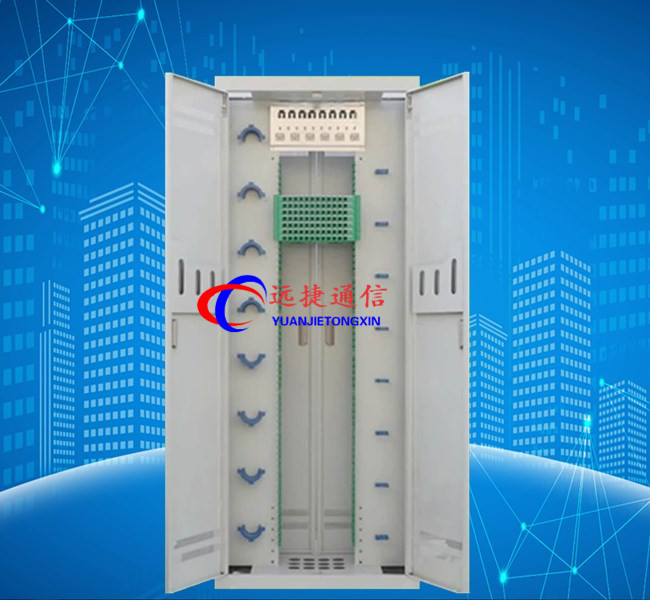

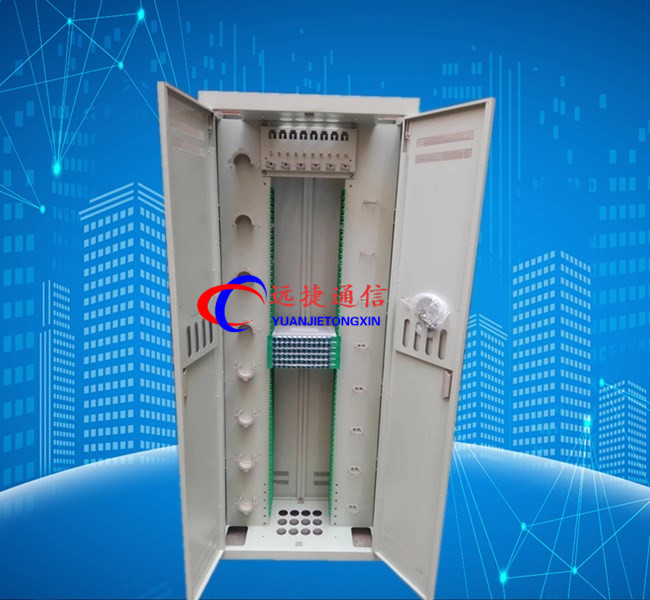

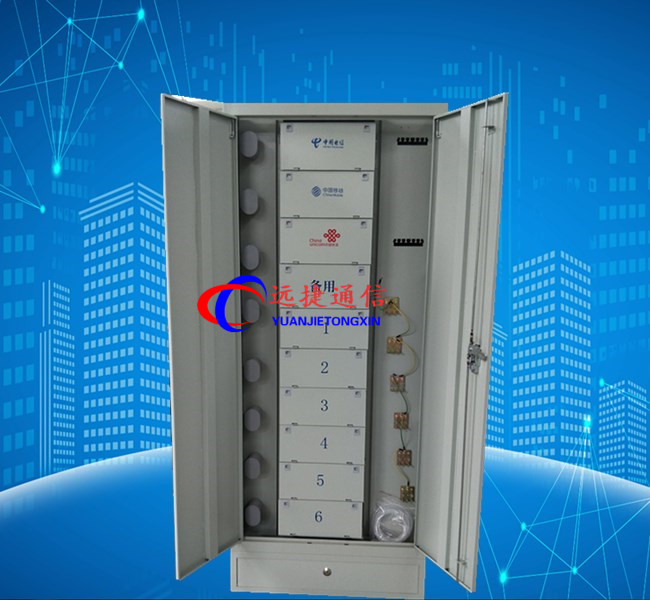

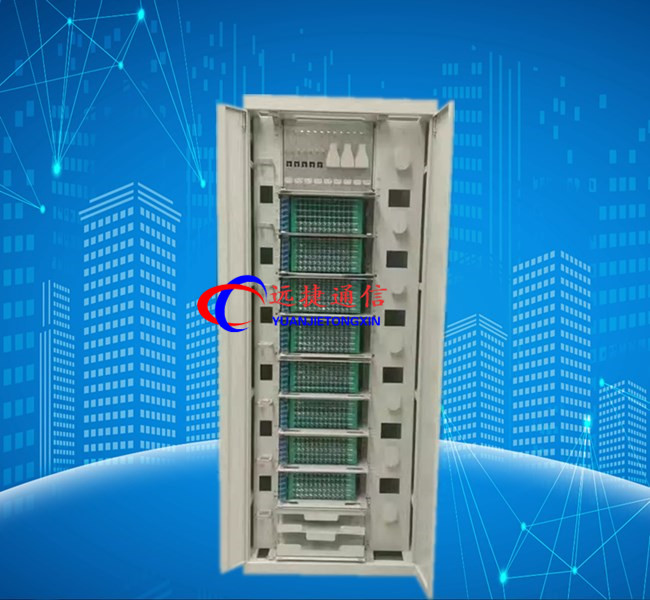

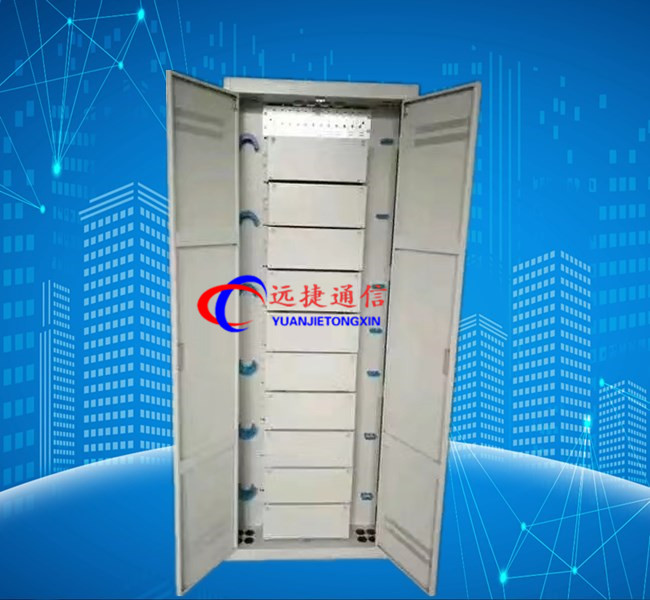

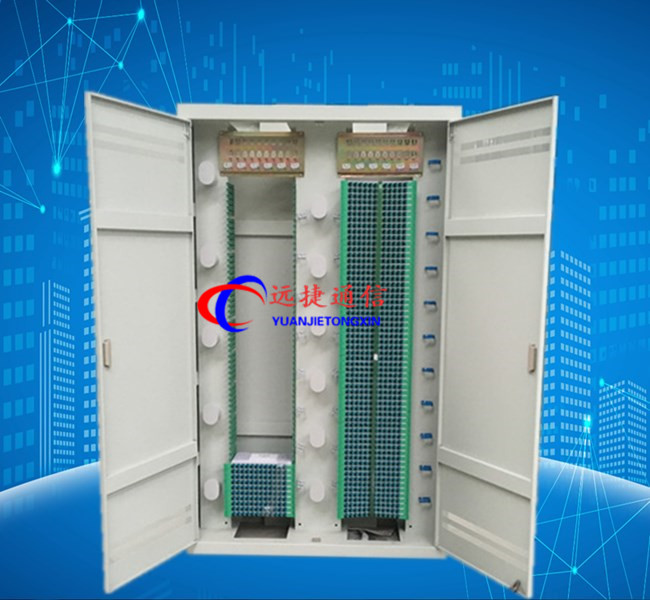

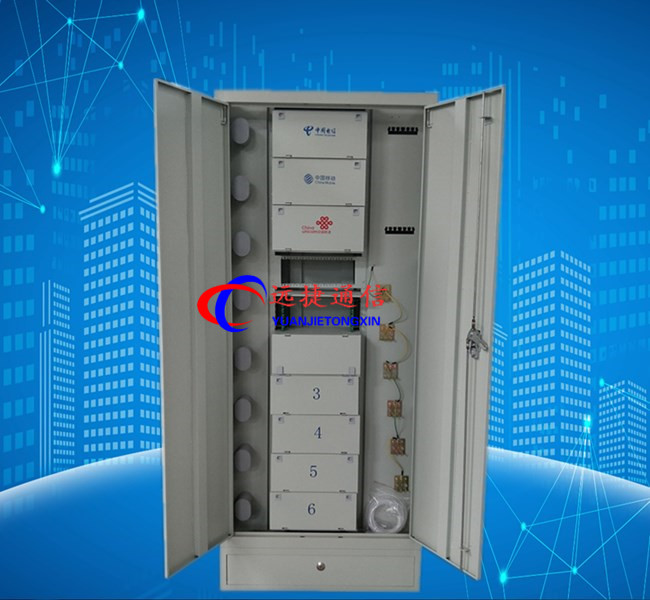

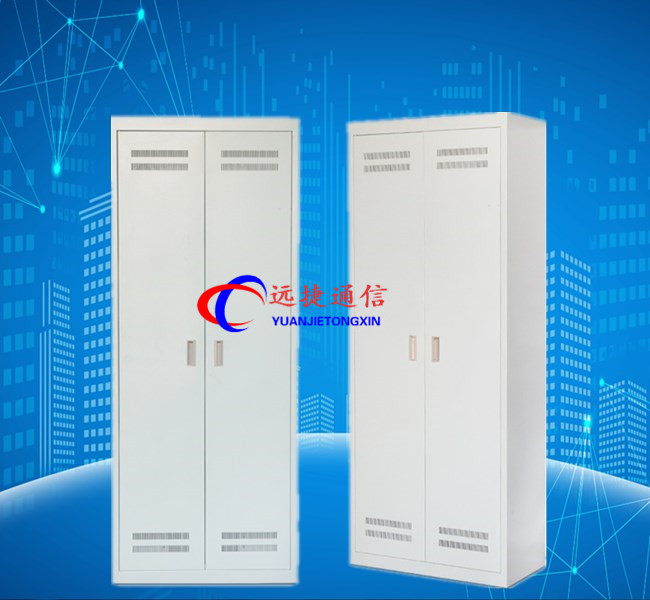

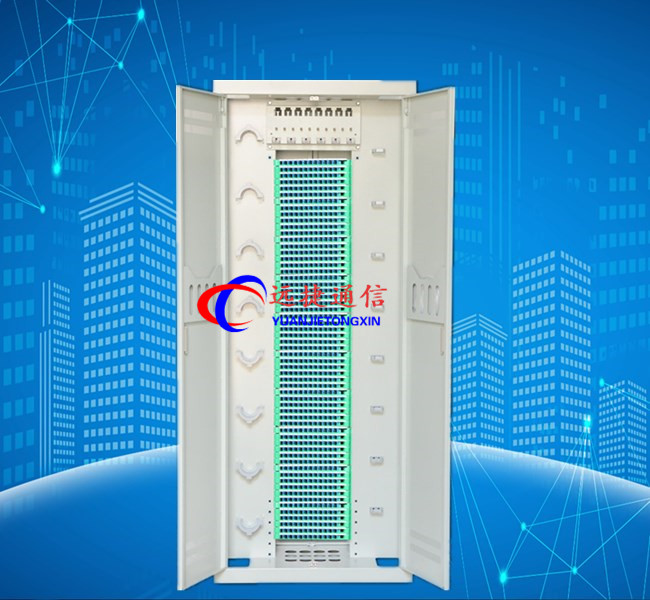

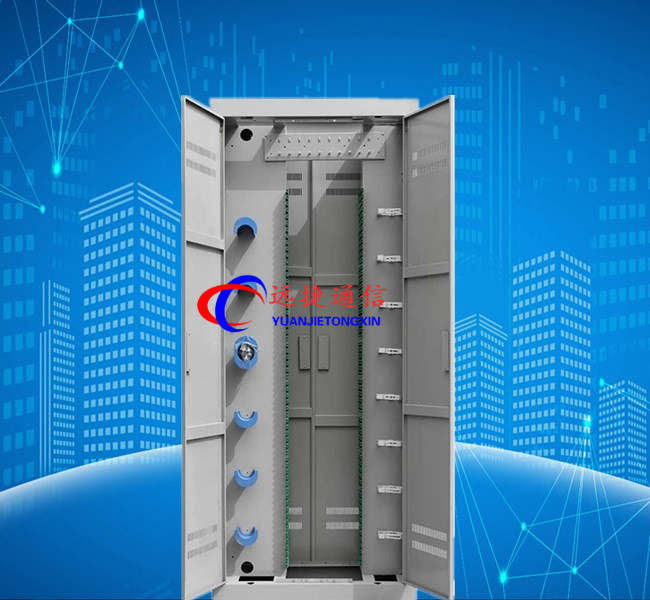

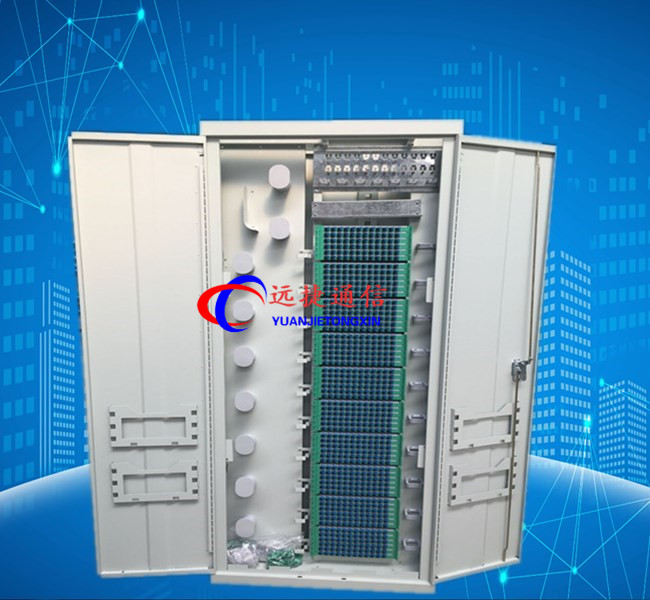

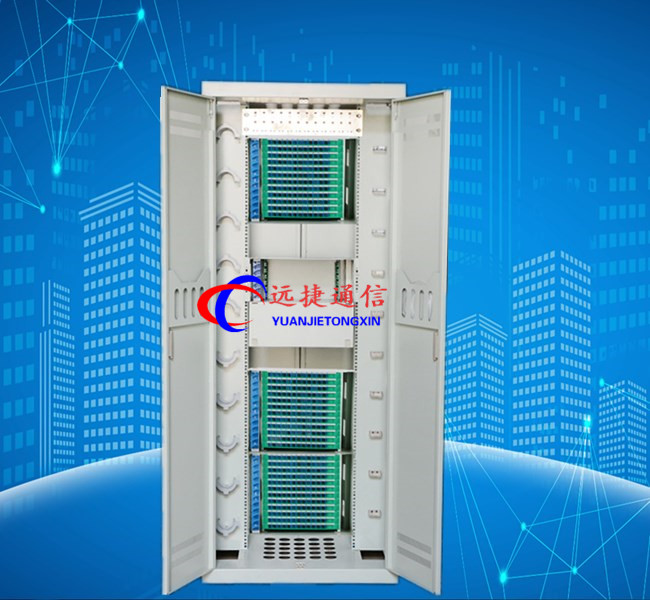

ODF配线架性能：
 采用完全封闭结构，可防尘、防鼠；
 模块化设计，可上下进缆，接地固定可靠；
机架采用优质钢板，整体静电喷塑，美观大方耐用；
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；
 机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；
单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；
 安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；
 机架具备安全可靠的接地保护装置。

ODF配线架安装方法

1.光纤配线架是安装在墙上还是19’’机架上？ 光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。

2.是否有光缆余留量安放空间？ 应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。

3.是否有保护装置？ 在光纤配线架内部应设有光纤保护装置。

4.通用性 不同的耦合器在配线架上要尽可能的体现出通用性。 比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的可用性。

5.结构是否灵活？ 这项特点依旧是提高产品的可用性。 光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。 机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。 机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观

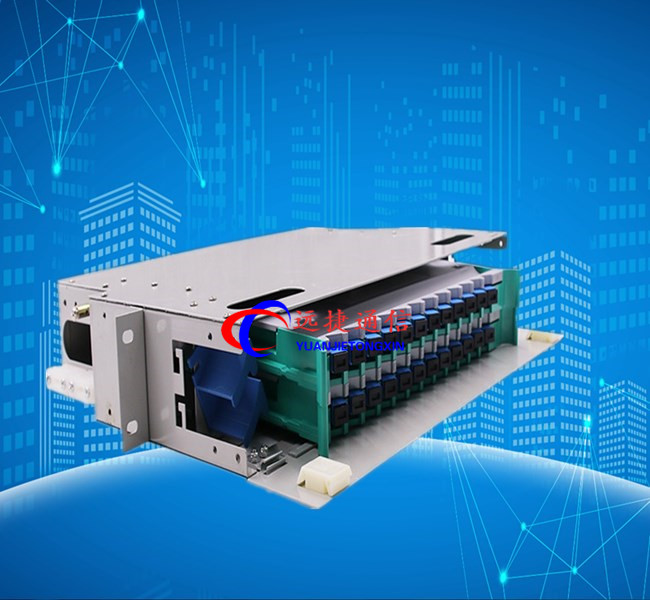

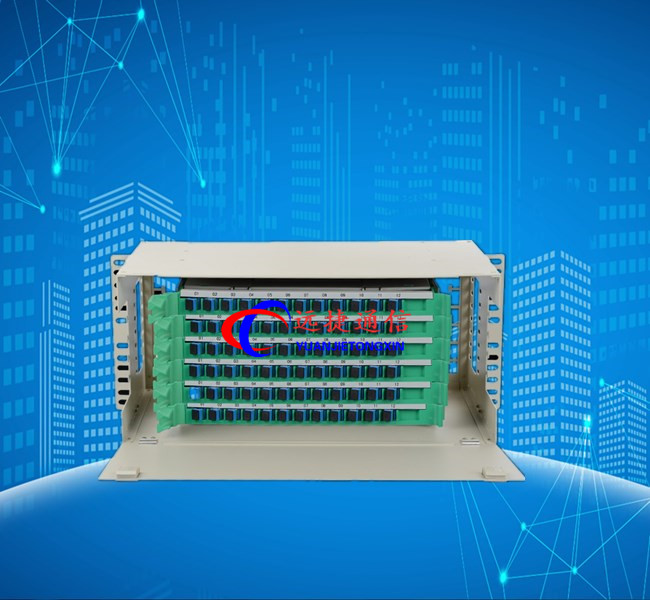

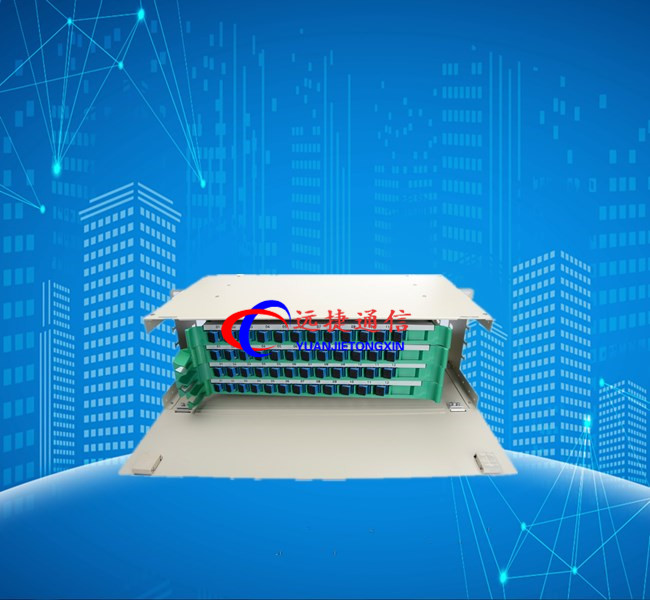

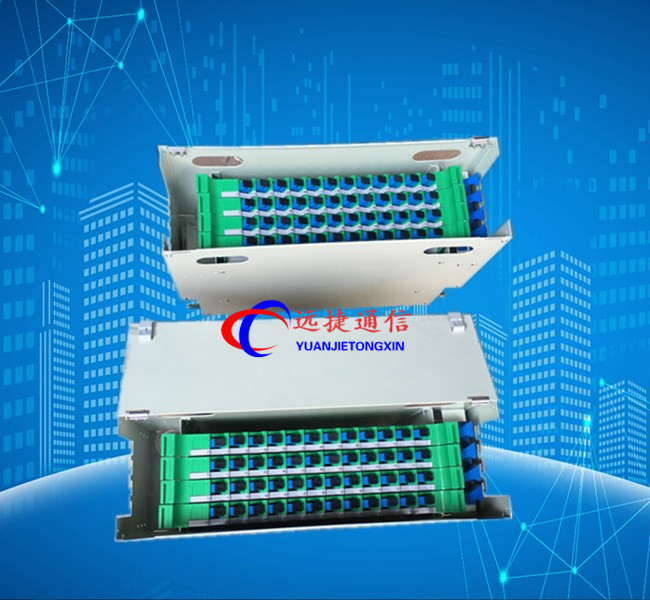

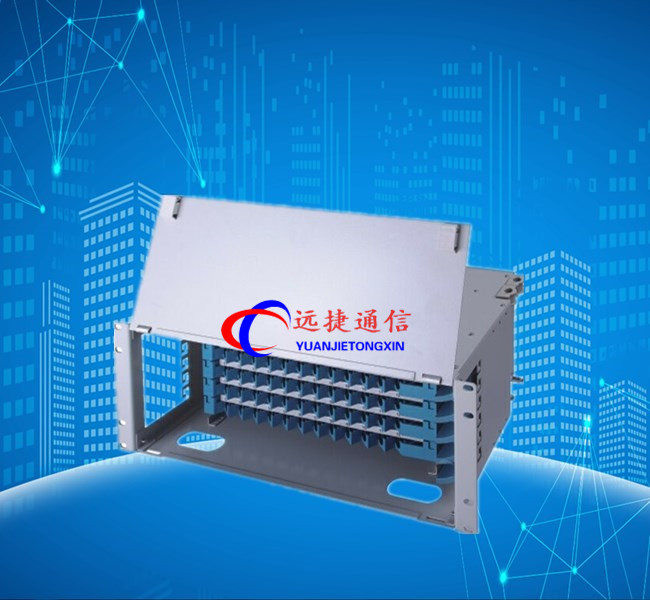

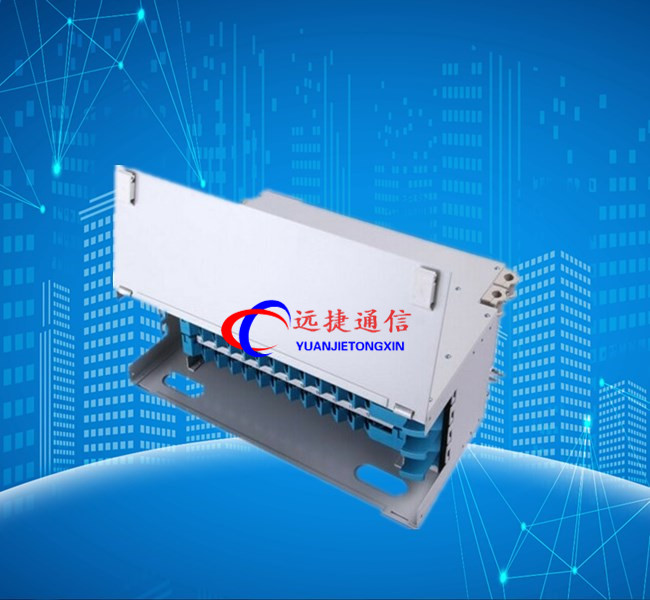

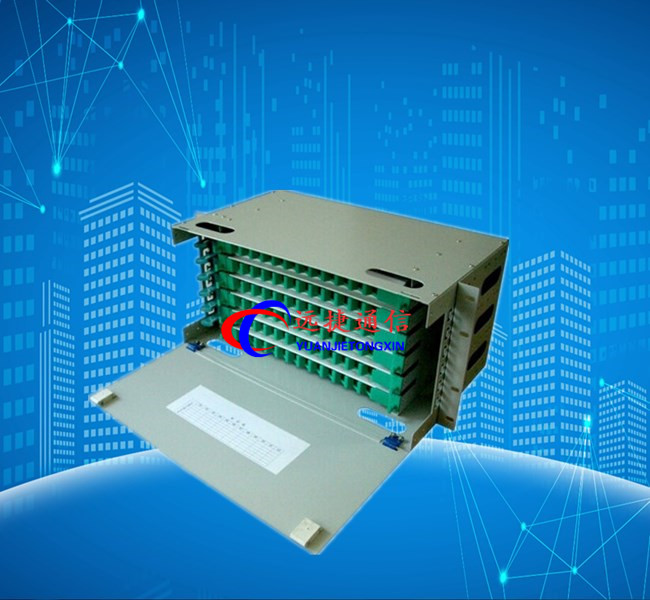

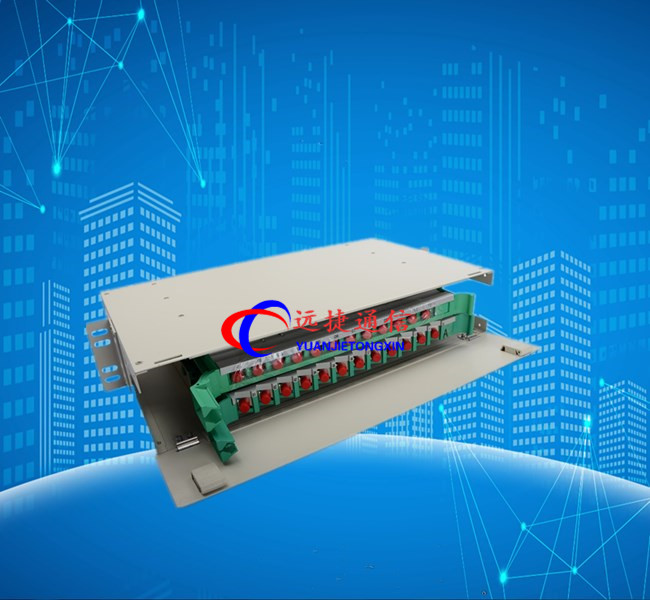

  ODF单元箱又称ODF架、熔配一体化机框、单元盒、单元体，它具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
ODF单元箱技术特性：
耐久寿命：>1000次
工作温度：-5℃～+40℃
贮运温度：-25℃～+55℃
相对湿度：≤85%(+30℃)
大气压力：70～106Kpa
绝缘电阻：＞1000MΩ/500VDC
耐电压：3000VDC/1min不击穿，无飞弧
ODF单元箱结构及特性：
组成：光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。
外壳：外壳方便开启，便于安装。
内部构件包括以下部分：支撑架：内部结构的主体，用于内部结构的支撑；集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定，光纤接头的保护采用热收缩保护管。
材料：光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～+40℃。
全部材料无毒、无腐蚀，对人体健康和其它设备。

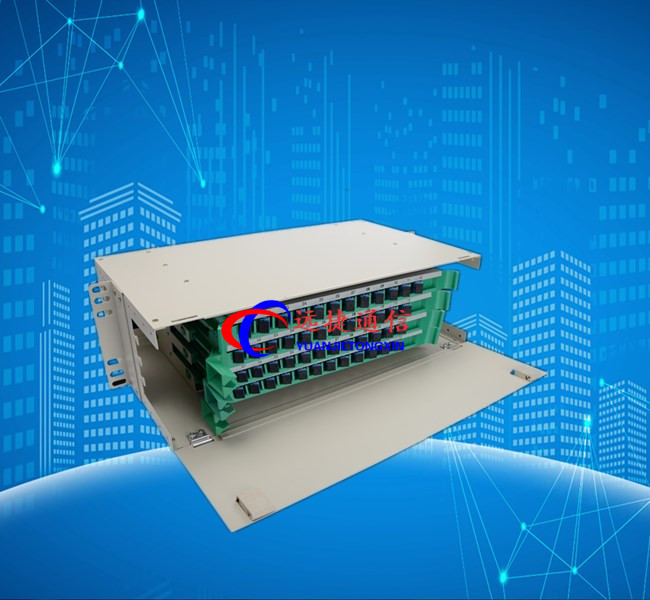

结构特点：用19″标准安装界面，适用于多种机架、机柜上的安装；采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观；全模块化设计，全正面化操作，安装灵活、施工维护方便；抽拉式设计，集熔接配线一体化的熔接配线模块；适用于束状和带状光缆；每盘可卡式安装12个FC，SC及ST适配器，适配器正面呈30°角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛；模块可取出至设备外操作，简单方便；光缆和尾纤均具有2m以上的盘储空间
