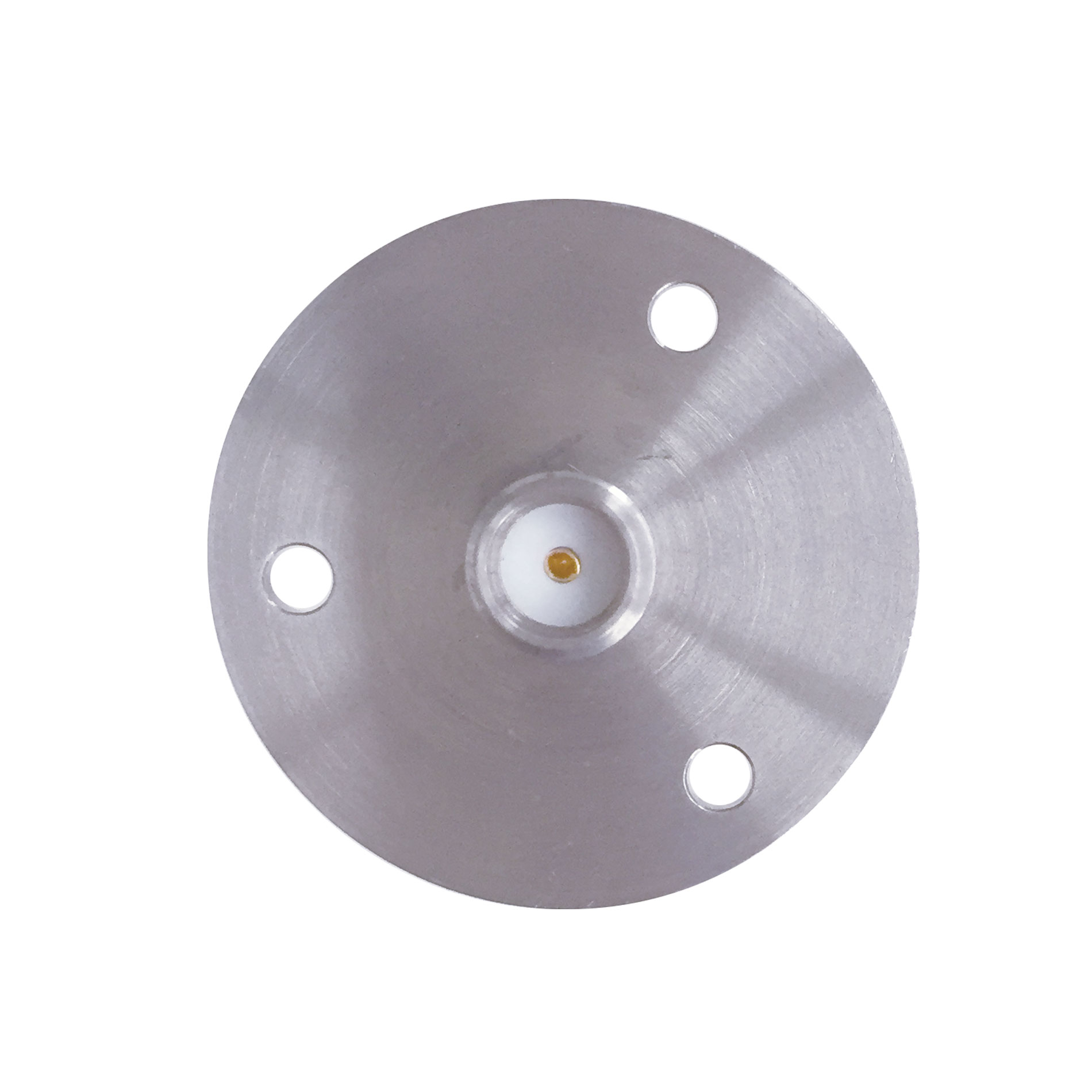

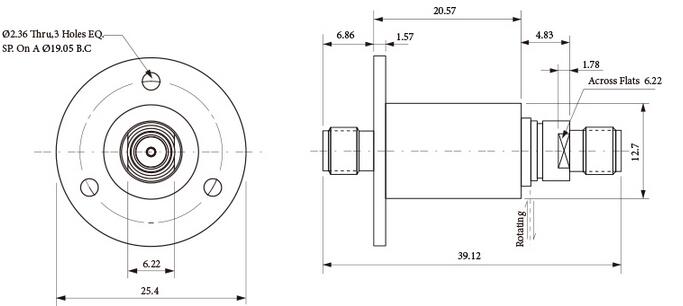

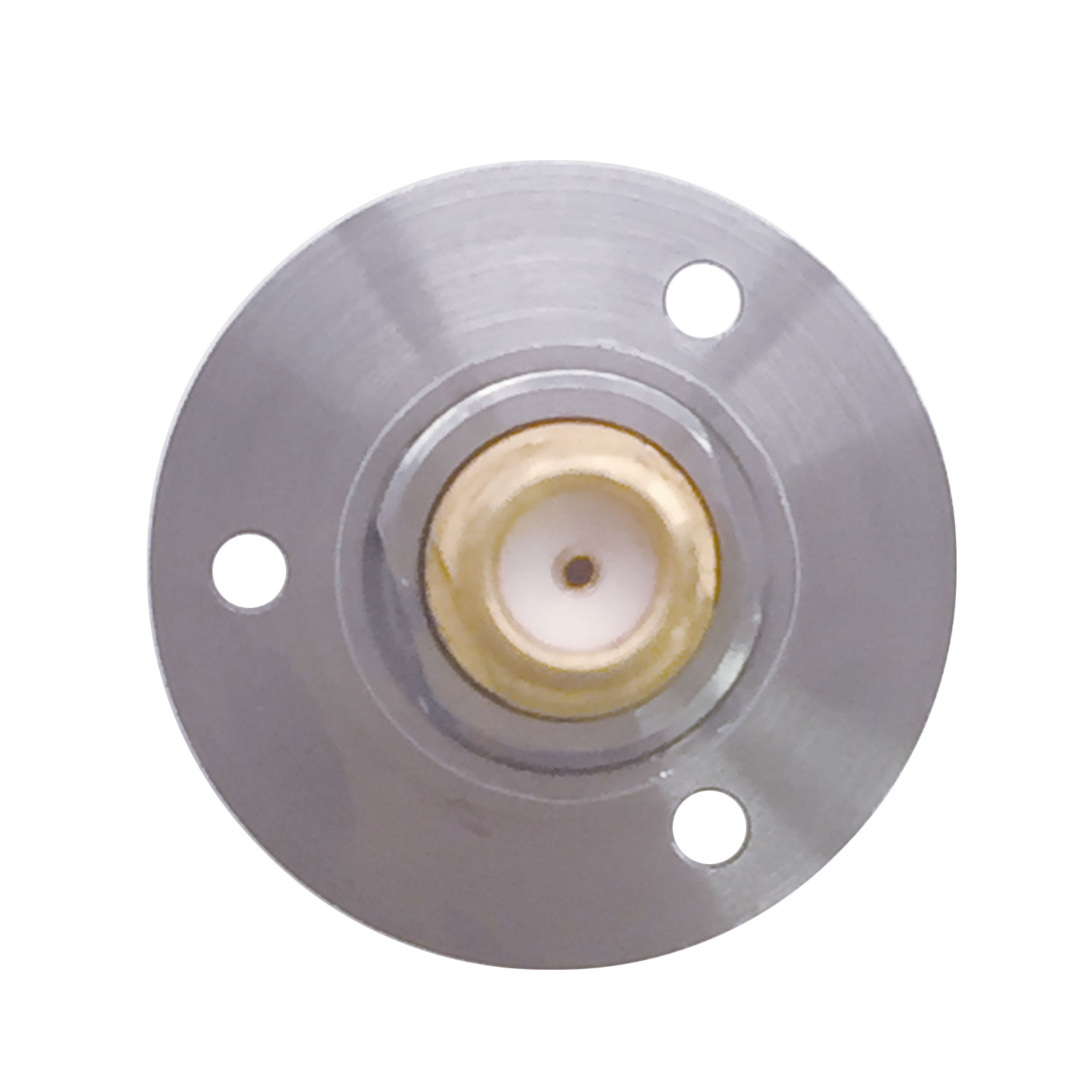

RJ518100单路同轴旋转关节
技术参数
接口类型
SMA 母头 – SMA母头(50 欧姆)
类型
I 型
工作频率
DC to 18 GHz
相位360°变化值（最大值）
1°
驻波比（最大值）
1.5
插入损耗（最大值）
0.30 dB
驻波比360°变化（最大值）
0.05
插损360°变化（最大值）
0.05 dB
峰值功率（最大值）
5 KW
平均功率（最大值）
200 W @ 1 GHz
转动速度（最大值）
500 转/分钟
使用寿命（最小值）
1000万转
启动力矩（最大值）
2 牛·厘米
转动力矩
2 牛·厘米
接口轴向荷载（最大值）
± 2 牛
接口径向荷载（最大值）
± 2 牛
重量
0.0236 kg
防护等级
IP 40 acc. EN 60529
温度（环境范围）
-55 to +85°C (操作环境)
湿度（环境范围）.
95% (操作环境)
-55 to +85°C (储存环境)
85% (储存环境)
0-18GHz
SMA接头
接触式单路同轴旋转关节，可传输直流电
产品优势：
1.体积小
2.低驻波、低损耗
3.稳定性高
应用领域：
广泛应用在天线、测试转台、雷达、导航等微波设备中。
注意事项：
单路旋转关节工作寿命取决于旋转速度、连续工作时间、工作环境及温度
06
03
2025
法兰安装旋转关节 单路旋转关节 同轴旋转关节
来源:[雅驰实业（上海）有限公司]
联系人：销先生
手机：13611714696
电话：21-80394921
传真：21-33688910
QQ：28274533
Email：info@yach.com
地址：上海上海市徐汇区中山西路999号华闻国际大厦1007室
品牌：yach（雅驰）
价格：8200.00
元/个
供应地：上海上海市
产品型号：RJ518100
