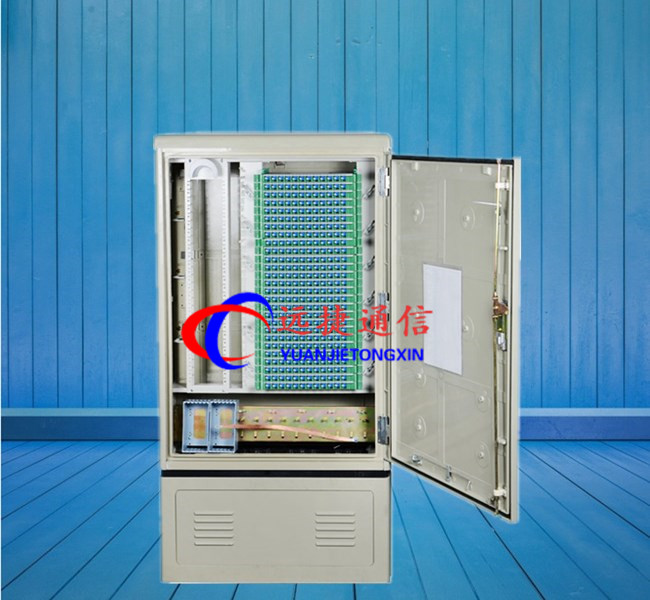

288芯光缆交接箱作用功能介绍

光纤交接箱、 SMC光缆交接箱、 不锈钢光交箱（48芯、72芯、96芯、144芯、216芯、288芯、432芯、480芯、576芯、684芯、720芯、864芯、960芯、1152芯、1440芯）中华人民共和国通信行业标准 通信光缆交接箱、通信光缆交接箱|FTTH光缆交接箱生产基地【中国移动通信|中国电信|中国联通）中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主、配线光缆进行固定、开剥、保护、终接及冗纤的盘绕，通过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计、优化的光缆管理系统，实现主干光缆与配线光缆交叉连接或互连，以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求，提供多种光分路器增值单元解决方案。为适应三网融合、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！

产品用途及特点：

1.用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。

2.光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。

3.采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。

4.适配器左向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。

5.设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。

6.引入光缆后，用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀，使密封效果佳。

7.箱体防护等级达到GB/T4208-1993标准中IP65级要求。

安装说明，本设备根据实际需要可落地或架空安装使用

1.落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个

M12的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。

2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个Ф14的孔，再将设备用M12螺母螺栓固定牢固。

纤的布放及光纤熔接

1.抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。

2.将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将

其固定在终端盘上。

3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40MM).

4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘。
1性能
光缆交接箱是安装在户外的连接设备,对它根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结,防水和防尘,防虫害和鼠害,抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此,箱体外侧对防水,防潮,防尘,防撞击损害,防虫害鼠害等方面要求比较高；其内侧对温度,湿度控制要求十分高。按国际标准,这些项目高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体,箱体采用不饱和聚酯玻璃纤维增强材料（SMC）,在防水,防潮,防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体,由于其在防水气凝结方面的低劣性能,注定不会得到大量使用,并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异,另外由于密封胶条抗老化性能较差,在防水,防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时,降低性能要求,减少投资也是可以接受的。
2容量
光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目。容量的大小与箱体的体积,整体造价,施工维护难度成正比,所以不宜过大。在实际设计和工程中,人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好,但这样可能带来的后果是：箱体体积增大,设备价格增高。实际上,我们经常所说的交接箱的容量应该指的是它的配纤容量,即主干光缆配纤容量与分支光缆配纤容量之和。　光缆交接箱的容量实际上应包括主干光缆直通容量,主干光缆配纤容量和分支光缆配纤容量3部分。
3特点
IP65级不锈钢
●箱体采用高强度不锈钢板制成,强度高,防老化,抗腐蚀,并能抵御意外或恶性破坏
●箱体所有边角全部使用专用圆角成型模具成型,表面处理采用拉丝或静电喷塑,外表美观
●箱体采用双层结构,中间充有高性能隔热材料,具有良好的隔热效果,能有效防止箱内水汽凝结
●箱门采用特种密封门封,防水门锁及三点式门销锁定,安全可靠,密封性好
●采用12芯熔接配线一体化模块
●可安装有FC,SC光纤适配器
●有可靠的光缆固定和接地保护装置
●适合于单芯和带状光缆的成端
SMC
●箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成,使用寿命长,防老化,抗辐射；表面不需任何防护,具备全天候防护功能
●箱体厚实,具有良好的隔热效果,能有效防止箱内水汽凝结
●箱门采用特种密封门封,防水门锁及三点式门销锁定,安全可靠,密封性好
●采用12芯熔接配线一体化模块
●适合FC,SC光纤适配器的安装
●有可靠的光缆固定和接地保护装置
●适合于单芯和带状光缆的成端
●适用标准：YD/T 988-2007
