288芯三网融合光纤配线架配置参数图文介绍
光纤配线架、光纤配线柜、三网共建共享光纤配线架、三网融合光纤配线架、三网合一光缆交接箱、三网合一光纤分线箱、三网合一光纤楼道箱......
型号：144芯、288芯、432芯、576芯、720芯、1152芯

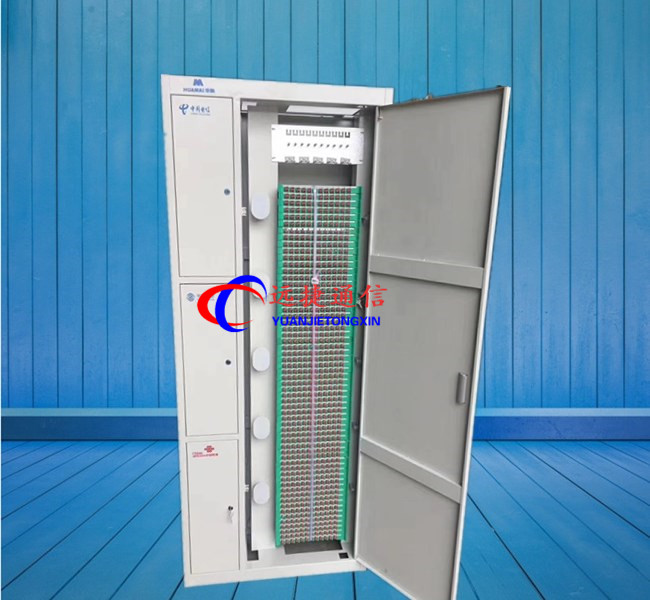

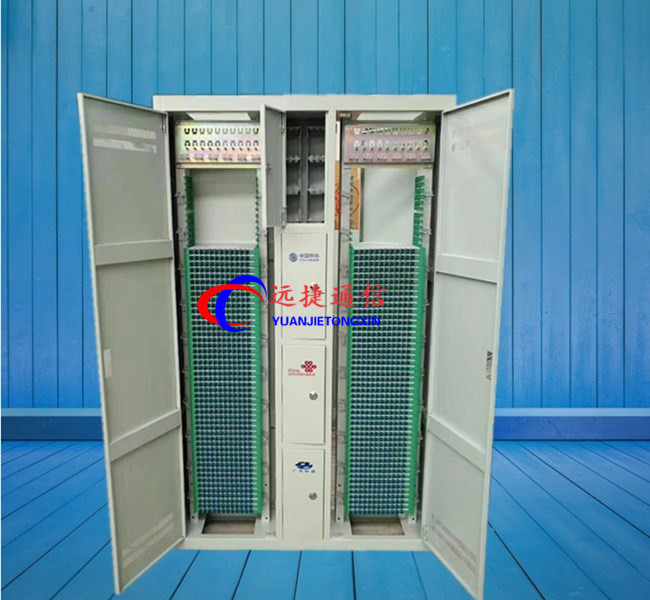

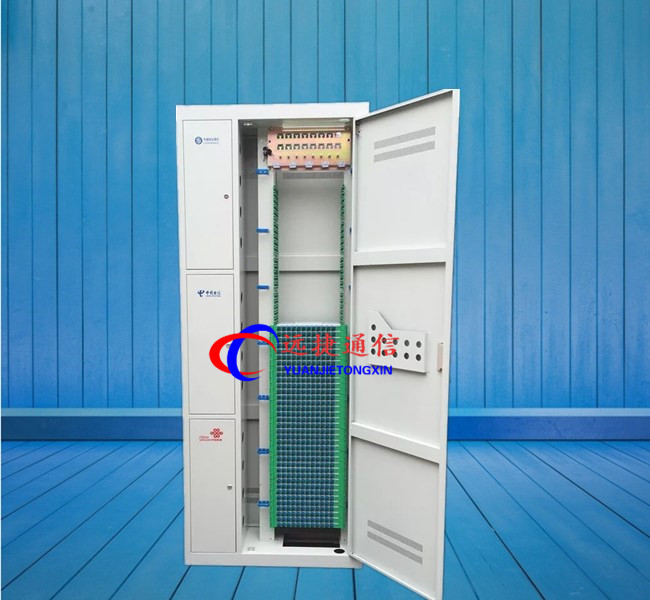

三网合一光纤配线架是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.光分路器模块采用抽屉式
光纤配线架（三运营商共用-室内楼道箱）由箱体、内部结构件、光纤熔接盘片、 光分插片及附件组成。
二、产品尺寸：高×宽×深=2000mm×800mm×300mm（2200*800*300）（2000*1200*300）
三、.配置：
1、每个功能仓有3个上联光缆进箱孔。
2、每个功能仓至少有3个皮线光缆出箱孔。
3、每个功能仓3套光缆固缆接地装置。
4、可容纳16个1:4、1:8或4个2:32的光分路器插片的光分路器插片盒。
5、光分路器进端口光缆储存装置。
6、皮线光缆收容及绑扎装置。
7、光分路成端及调度装置。
四、特点： 采用模块化、无跳纤结构，落地式安装。可通过灵活的增加插片式光分路器的
数量，以实现端口的扩容。另配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续，并配置储纤用适配器，用于上联光缆的储存与固定。
一、产品概述：（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
二、主要特点：
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
三、使用条件：
●工作温度：-10℃~+40℃
●贮存温度：-25℃~+55℃
●相对温度：≤85%(+30℃)
●大气压力：70kPa~106kPa
四、适用性指标：
●标称工作波长：850nm、1310nm、1550nm；
●光纤活动连接器：符合GB12507及相关标准的规定；
●光纤光缆符合GB/T11818和GB/T7424的规定。
五、主要功能：
●具有光缆固定和保护功能；
●具有光缆终接功能；
●调线功能；
●光缆纤芯和尾纤的保护功能。
六、机架高度：
●满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。
●可根据需方不同要求订做不同规格的产品。
七、光电性能：
●机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。
●机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。
●光纤连接器损耗≤0.5dB
●插入损耗≤0.2dB
●回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
●插拔性寿命：>1000次
八、机械性能：
●塑料件燃烧性能符合GB51697-85的规定。
●光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。
●光缆进入机箱，曲率半径大于光缆直径的15倍。
安装
机柜为国际标准通用19″机柜，采用进口电解板经特殊工艺制造，表面喷塑处理，外形美观大方。机柜底部采用4个M10×80的膨胀螺钉（随机附件）紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。
1） 使用和操作
1、光缆开剥、固定及保护
1、将光缆从上方或下方的光缆入孔引入架体
2、带状光缆的开剥及固定
2.1光缆开剥长度为：2.5 米+光缆开剥处到距离远的熔接配线模块距离（可视实际情况变化），铠甲层预留40mm，中心加强芯预留150mm（两侧加强芯留55 mm）；
2.2在光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧，尾纤清理干净，每带均套上保护套管，保护套管在铠甲层处预留65mm裸带；
2.3将光缆从裸带处放入保护接头，再将松 套管部分可用胶带缠绕，使其外径与保护接头相匹配，推入保护接头，使光缆加强芯穿过螺母座槽，喉扣挂在光缆固定板钩上，拧紧喉扣螺钉及加强芯紧定螺钉；
2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内，每一槽多可压三带；
2.5将接头盖小端头部插入保护接头对应部分，再将大端压下，保护接头安装完毕；
3. 非带状缆的开剥及固定
3.1 光缆开剥长度为：2.5米+光缆开剥处到 距离远的熔接配线模块距离 （可视实际情况变化），铠甲层预留40mm，加强芯预留150mm；
3.2 在光缆开剥处套上热缩套管，用电吹风加热， 使热缩套管将光缆开剥处包紧；
3.3 视尾纤本身的保护情况决定是否加护套管；
3.4 用喉扣将光缆固定在光缆固定板上。
4．适配器及尾纤的安装
1. 带状尾纤安装
1.1抽出一个光纤一体化模块，放置于工作台上，取下上下两面盖板，将12个适配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上；
依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝）将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致；
1.3将光分支器沿着两个圆柱压入，将冗余尾纤在模块背面尾纤盘绕区盘储；
1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面，盖上背面盖板;
1.5将剩余裸带盘储于模块正面熔接区内， 盖好上盖板；
1.6将一体化模块依次插入熔配单元箱内相应的位置。
2.单芯尾纤安装
2.1从熔配单元箱中抽出一个一体化模块，放置于工作台上，取下上下两面盖板，将12个适配配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上。
2.2将标识好的12根单芯尾纤头由模块背面穿至正面，按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致。
2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈，用线扎将12根尾纤在图示位置扎固，然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面，盖上背面盖板；
2.4将剥除松套管的12根单芯尾纤盘储于模 块正面熔接区内（见右图），盖好上盖板。
2.5将一体化模块依次插入旋转插箱内相应的位置。
5、熔接操作
1.1取出一体化模块放置于熔接工作台上，揭开正面盖板，释放盘储于熔接区内的尾纤；
1.2将外线裸纤保护套管端部用线扎固定在图示位置，裸纤进入熔接区；
1.3在尾纤、光缆纤芯其中之一套上熔接保护套管，然后用熔接机进行熔接。检验合格后，将熔接保护套管移至熔接点，在熔接机上进行热收缩；
1.4将冗余的裸纤（尾纤和光缆纤芯）在熔接区如图盘储好；
1.5盖上模块正面盖板；
1.6将裸纤保护套管在模块正面外圈盘好，出口处用线扎固定；
1.7每芯光纤做好标识记录；
1.8将一体化模块插入原来位置；
1.9完成整个架体的熔接。
6、光纤跳线
1.1建议选取直径Ф2的跳线（易于管理，占空间小）；
1.2将跳纤一端插入适配器，另一端在储纤单元上盘储后，与相应的适配器连接；
1.3保证跳纤自由弯曲半径大于40mm。
安装
机柜为国际标准通用19″机柜，采用进口电解板经特殊工艺制造，表面喷塑处理，外形美观大方。机柜底部采用4个M10×80的膨胀螺钉（随机附件）紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。
1） 使用和操作
1、光缆开剥、固定及保护
1、将光缆从上方或下方的光缆入孔引入架体
2、带状光缆的开剥及固定
2.1光缆开剥长度为：2.5 米+光缆开剥处到距离远的熔接配线模块距离（可视实际情况变化），铠甲层预留40mm，中心加强芯预留150mm（两侧加强芯留55 mm）；
2.2在光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧，尾纤清理干净，每带均套上保护套管，保护套管在铠甲层处预留65mm裸带；
2.3将光缆从裸带处放入保护接头，再将松 套管部分可用胶带缠绕，使其外径与保护接头相匹配，推入保护接头，使光缆加强芯穿过螺母座槽，喉扣挂在光缆固定板钩上，拧紧喉扣螺钉及加强芯紧定螺钉；
2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内，每一槽多可压三带；
2.5将接头盖小端头部插入保护接头对应部分，再将大端压下，保护接头安装完毕；
3. 非带状缆的开剥及固定
3.1 光缆开剥长度为：2.5米+光缆开剥处到 距离远的熔接配线模块距离 （可视实际情况变化），铠甲层预留40mm，加强芯预留150mm；
3.2 在光缆开剥处套上热缩套管，用电吹风加热， 使热缩套管将光缆开剥处包紧；
3.3 视尾纤本身的保护情况决定是否加护套管；
3.4 用喉扣将光缆固定在光缆固定板上。
4．适配器及尾纤的安装
1. 带状尾纤安装
1.1抽出一个光纤一体化模块，放置于工作台上，取下上下两面盖板，将12个适配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上；
依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝）将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致；
1.3将光分支器沿着两个圆柱压入，将冗余尾纤在模块背面尾纤盘绕区盘储；
1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面，盖上背面盖板;
1.5将剩余裸带盘储于模块正面熔接区内， 盖好上盖板；
1.6将一体化模块依次插入熔配单元箱内相应的位置。
2.单芯尾纤安装
2.1从熔配单元箱中抽出一个一体化模块，放置于工作台上，取下上下两面盖板，将12个适配配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上。
2.2将标识好的12根单芯尾纤头由模块背面穿至正面，按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致。
2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈，用线扎将12根尾纤在图示位置扎固，然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面，盖上背面盖板；
2.4将剥除松套管的12根单芯尾纤盘储于模 块正面熔接区内（见右图），盖好上盖板。
2.5将一体化模块依次插入旋转插箱内相应的位置。
5、熔接操作
1.1取出一体化模块放置于熔接工作台上，揭开正面盖板，释放盘储于熔接区内的尾纤；
1.2将外线裸纤保护套管端部用线扎固定在图示位置，裸纤进入熔接区；
1.3在尾纤、光缆纤芯其中之一套上熔接保护套管，然后用熔接机进行熔接。检验合格后，将熔接保护套管移至熔接点，在熔接机上进行热收缩；
1.4将冗余的裸纤（尾纤和光缆纤芯）在熔接区如图盘储好；
1.5盖上模块正面盖板；
1.6将裸纤保护套管在模块正面外圈盘好，出口处用线扎固定；
1.7每芯光纤做好标识记录；
1.8将一体化模块插入原来位置；
1.9完成整个架体的熔接。
6、光纤跳线
1.1建议选取直径Ф2的跳线（易于管理，占空间小）；
1.2将跳纤一端插入适配器，另一端在储纤单元上盘储后，与相应的适配器连接；
1.3保证跳纤自由弯曲半径大于40mm。
材质：冷轧板、不锈钢
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
