概述：是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率宽带业务开通的要求，产品安装在户外墙壁、电杆或楼道墙壁等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。光可灵活配置1×64,1X32,1X16,1X8或1X4等光分路器,及波分复用器等增值模块单元。安装方便。

二、产品特点

 1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.
 2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.

 3:分纤（分光）箱：适用1:4，1:8，1:16，2:16，1:32，2:32，2:64盒式光分路器。

 4:熔接盘存储空间足够；设计合理。

 5:光纤弯曲半径不小于30mm。

 6:适合FC，SC，ST和其他适配器，灵活，安装快捷。

 7:规格：12，24和48光纤配线箱。

 8.光缆﹑分歧光纤﹑光分路器尾纤、跳纤的进出各自独立﹑互不干扰；适合FC﹑SC﹑ST 等多种适配器，配置灵活﹑安装快捷。

三:主要技术参数(符合YD/T 778-2006《光缆分纤箱》Q/CT 2354-2011《光缆分纤箱技术要求》)

  1:工作温度：-40℃~+70℃；
  2:储存温度：-40℃~+70℃；
  3:工作湿度：≤90%（+30℃时）；

  4:大气压力：62Kpa～106Kpa；

  5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；

  6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

  7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

  8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

  9:互换性：≤0.2dB。10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。

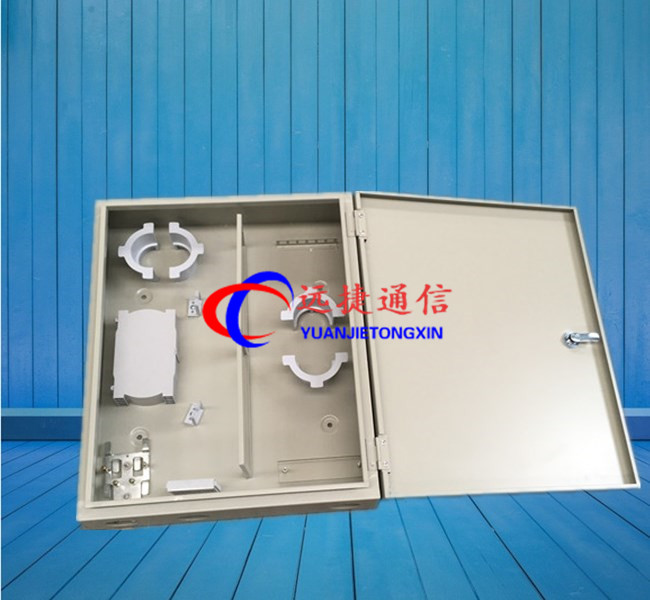

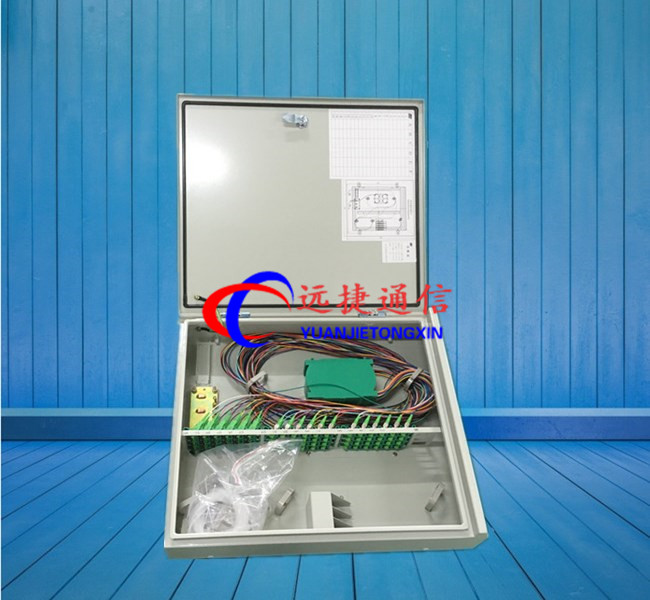

一、产品简介：产品结构与应用场景由浙江通品通信公司开发的FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求

二、主要特点：

1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.

3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。

5.在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续

6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。

7.门锁采用优质户外防水锁，箱体挂墙安装

8.具有临时尾纤存储区域

9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等

三、技术参数：

1.工作温度：-30~+60度，储存温度-40~+60度

2.箱门开启角度：180°

3.大气压力:70Kpa-106Kpa

4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B

5.回波损耗≥45dB;附加损耗≤5dB

6.插拔耐久性寿命>1000次

7.电气性能:绝缘电阻≥1000MΩ500V(直流电)

8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象

四、适用性指标:

1.标称工作波长850nm1310nm1550nm;

2.光纤光缆符合GB/T11819和GB/T7424规范;

3.光纤活动连接器符合GB12507以及相关标准规范.

4.前面操作、安装都相当迅速方便

5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护

6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器，

7.外型尺寸：壁挂式：700*600*120MM

镶嵌式：入墙尺寸145*580*750MM
外墙尺寸700*600*160MM

8.产品重量：壁挂式：22KG

 镶嵌式：21KG

 五、订购信息：

 1.产品材料：冷轧板

 2.产品颜色：常规色灰色

 3.产品工艺:冲压
