一．简介

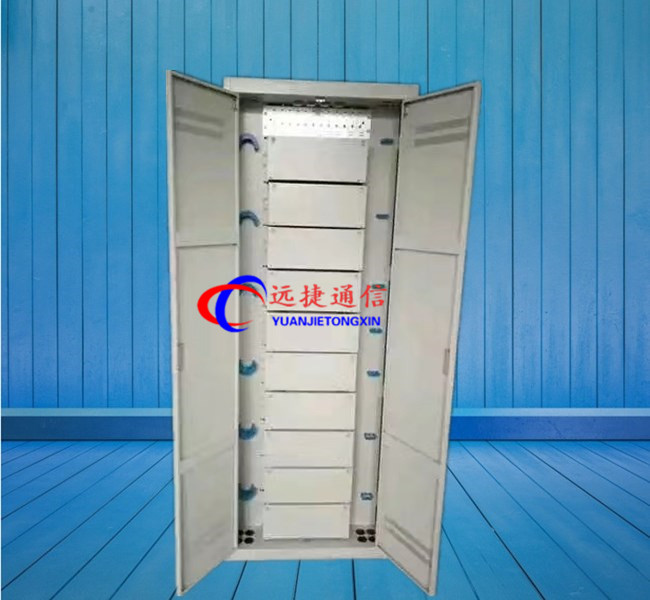

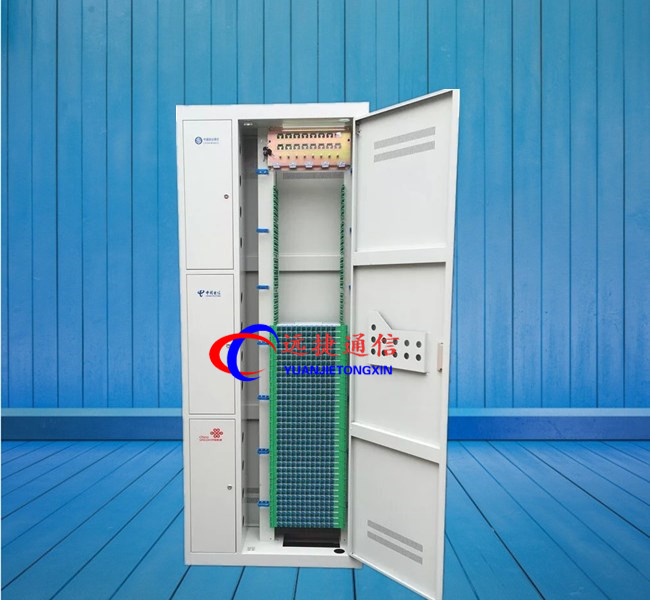

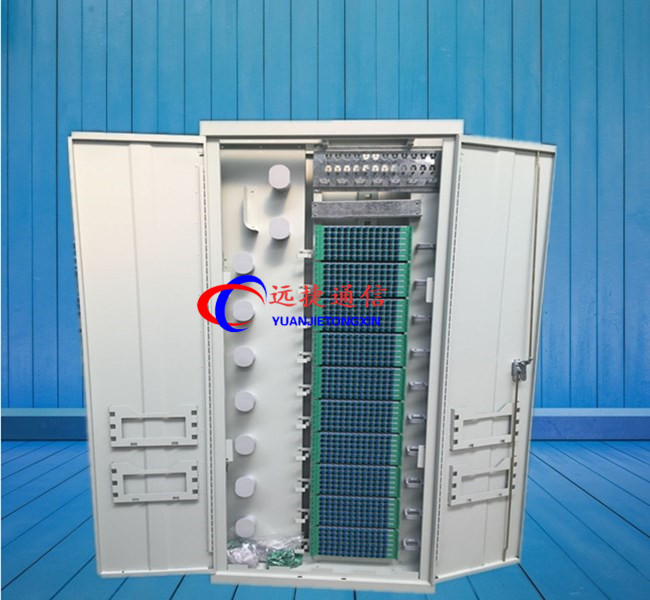

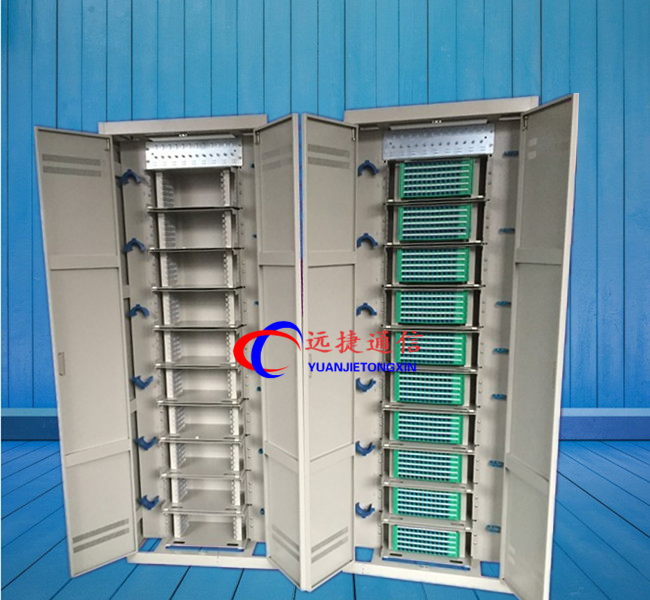

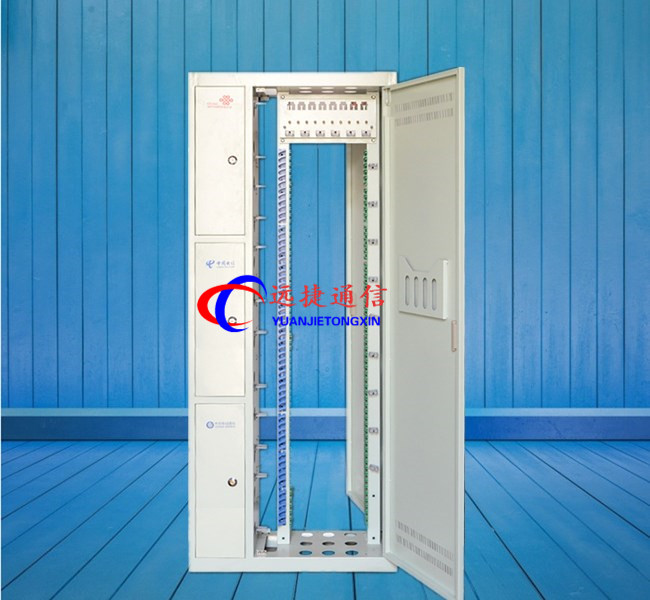

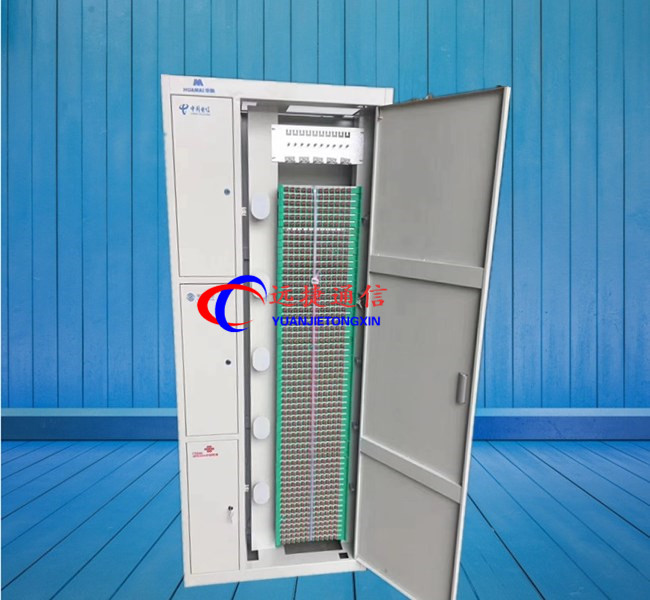

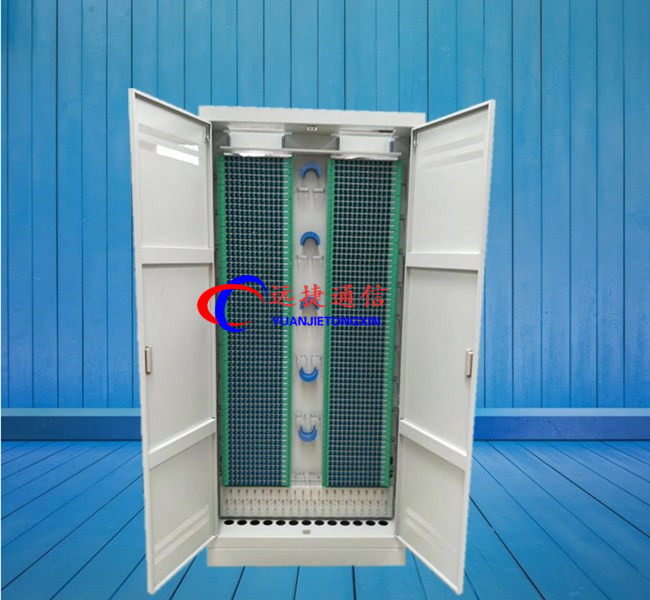

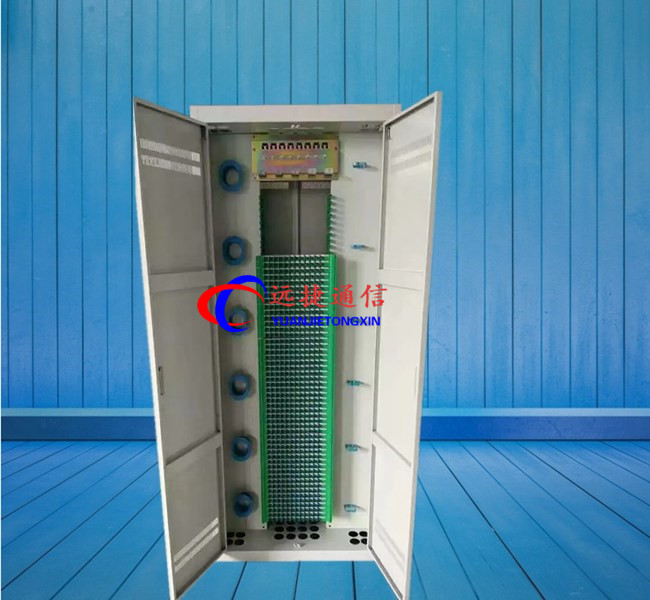

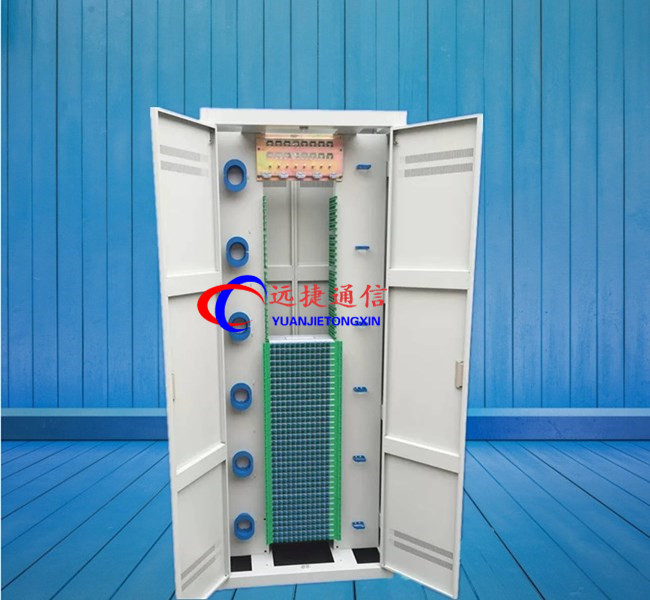

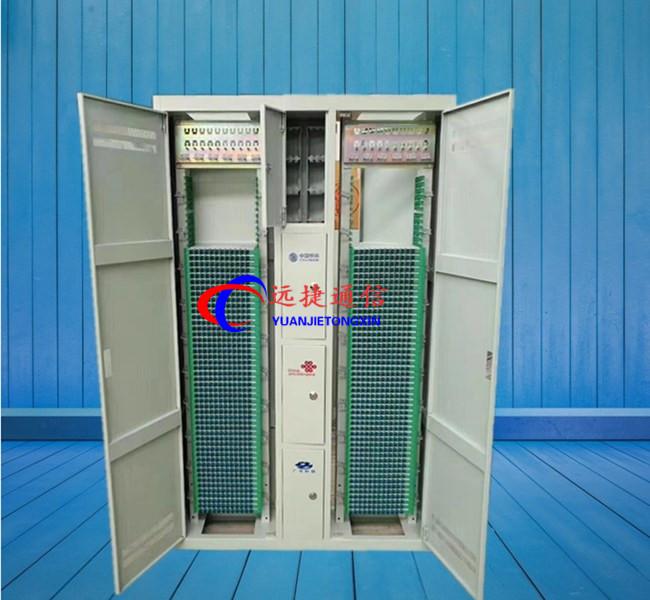

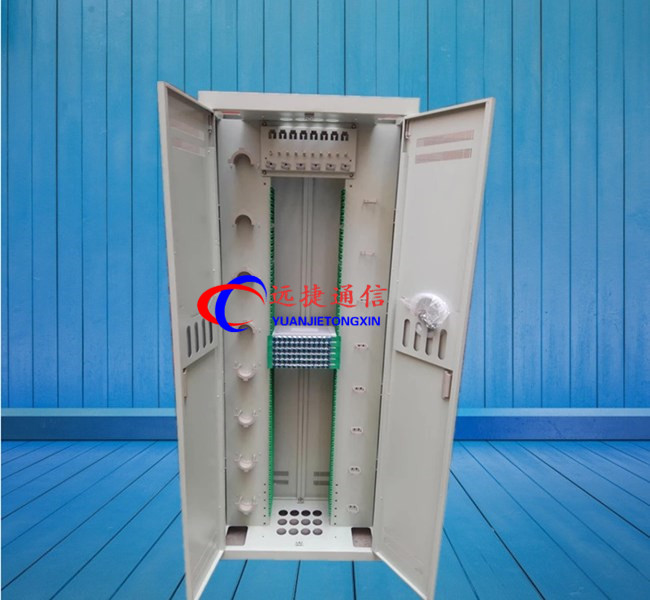

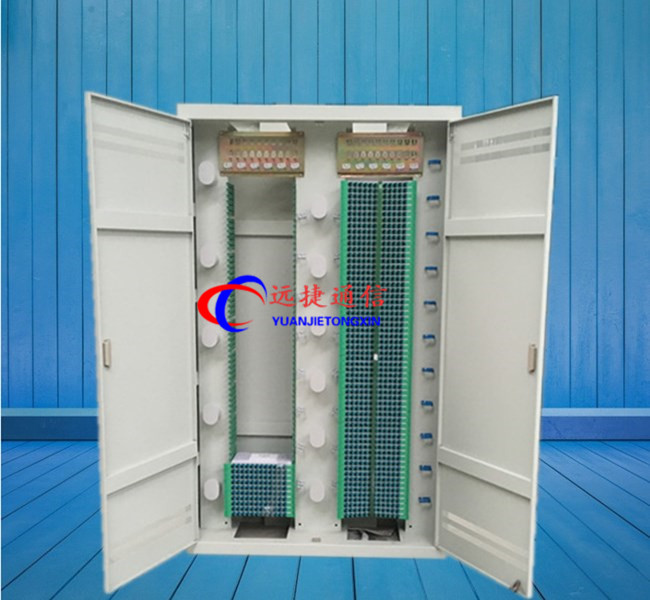

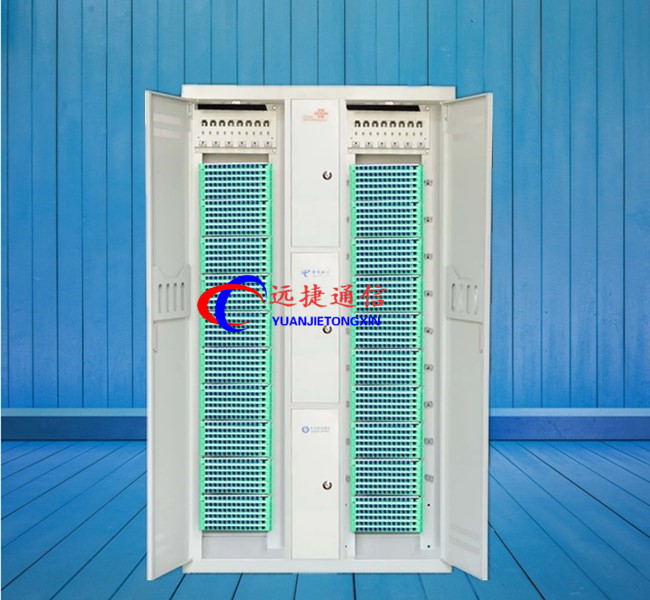

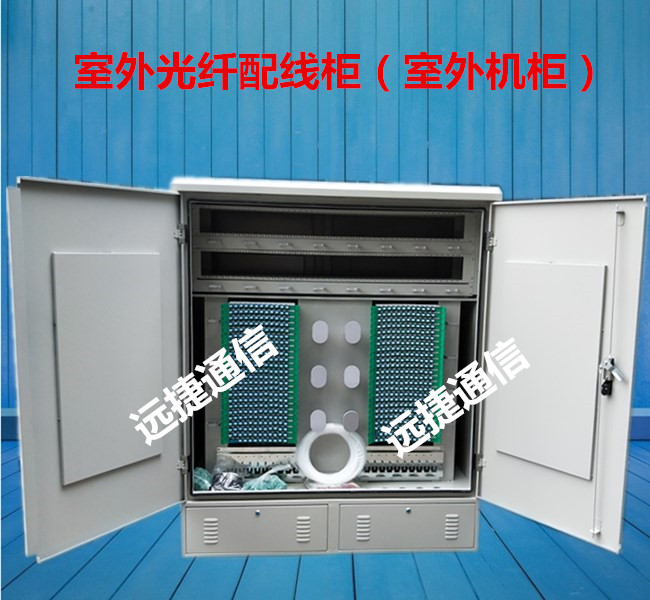

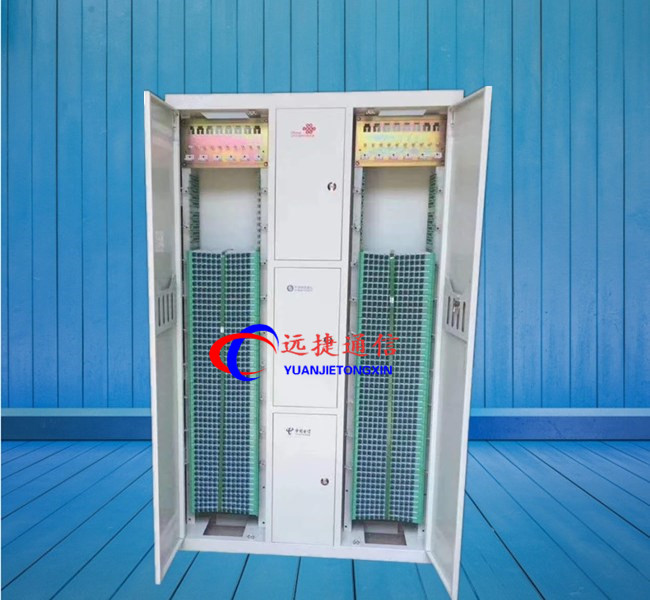

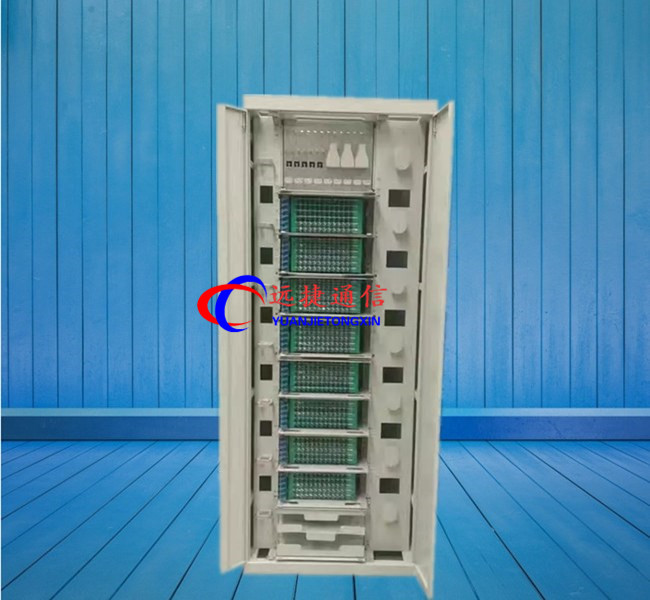

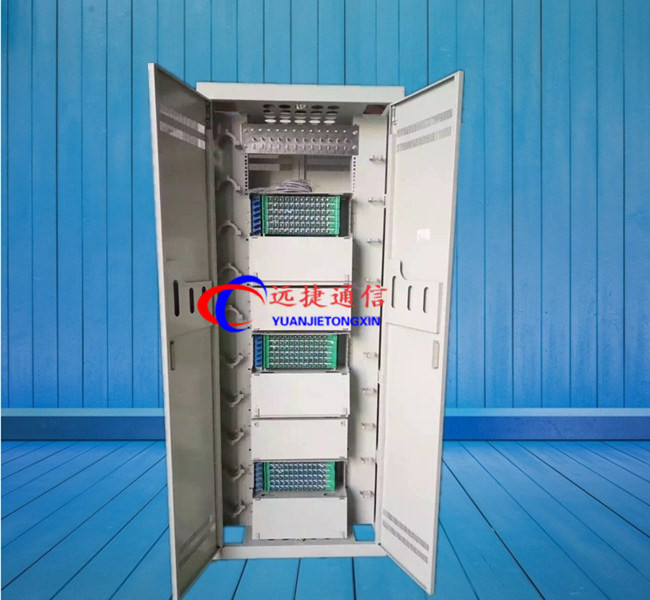

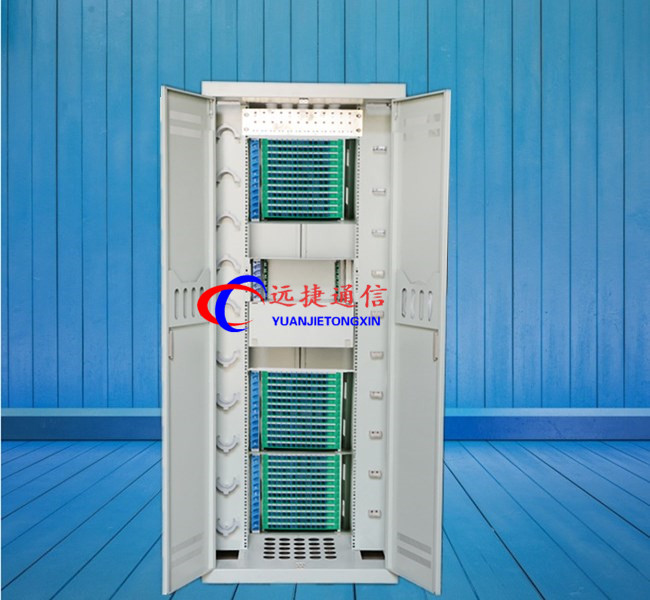

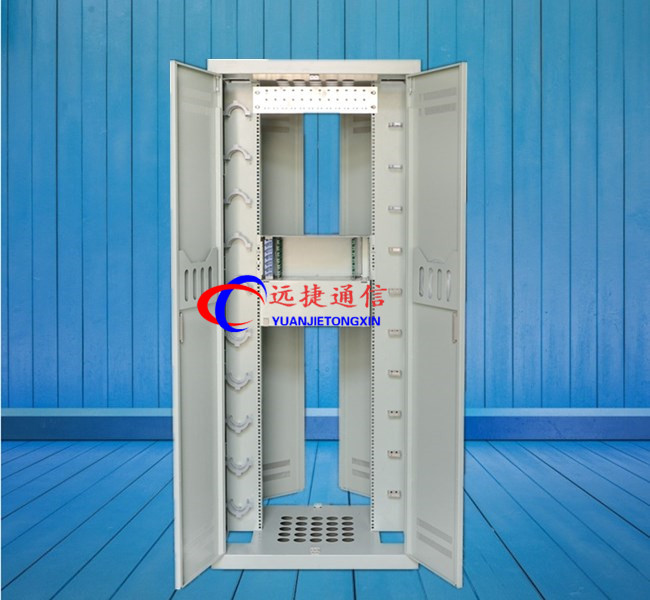

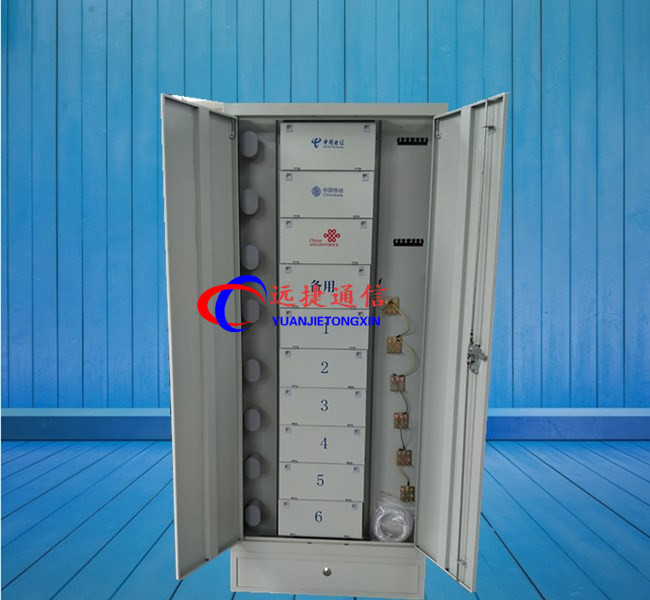

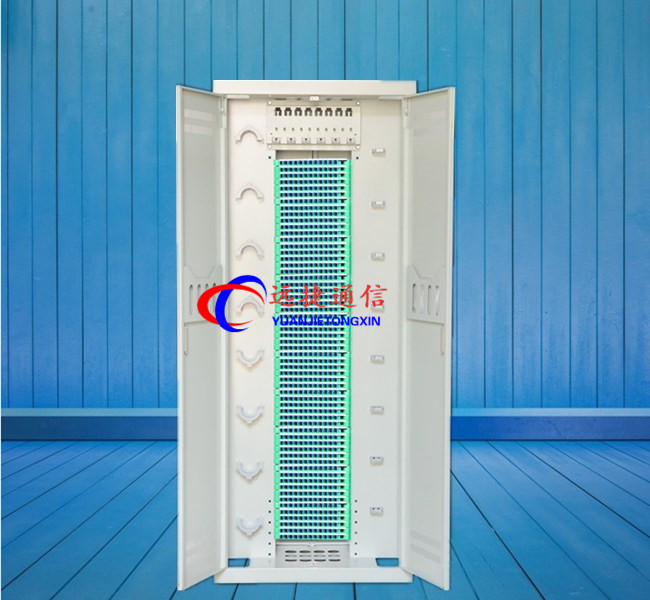

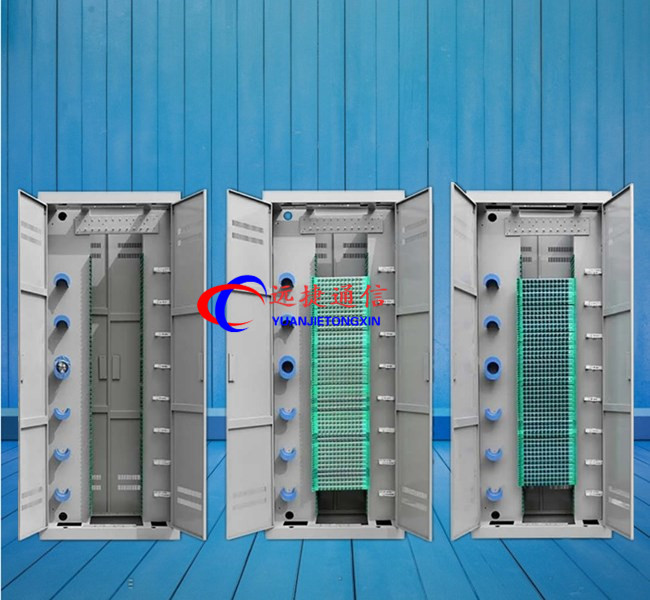

YJX2000-VIII型光纤配线架是用来对光缆、光纤进行终接、保护及管理的设备。在本机柜上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。

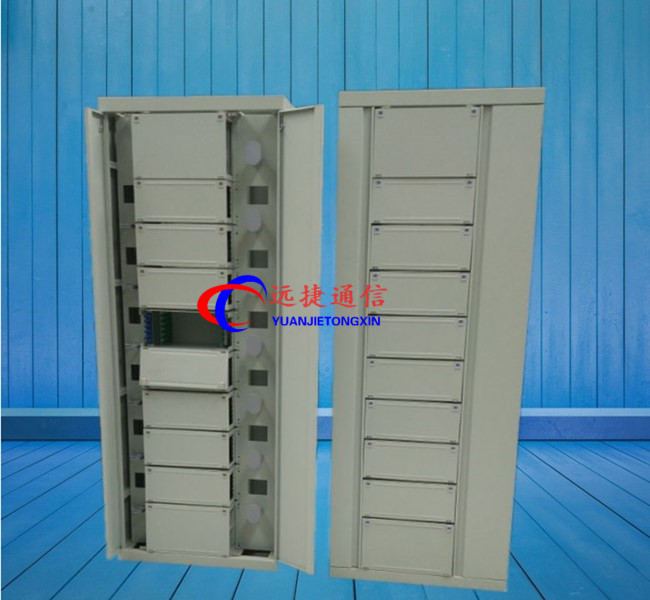

YJX2000-VIII型光纤配线柜是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装。

二．主要性能指标

1．使用条件：

1）工作温度：-5℃～+40℃

 2）相对湿度：≤85%（+30℃）

3）大气压力：70Kpa～106Kpa

2．光电性能：

1）连接器衰耗（包括插入、互换和重复）≤0.5dB

2）互换性附加损耗≤0.2dB

3）重复性附加损耗≤0.1dB

 4）回波损耗≥40dB

5）插拔耐久性寿命>1000次

6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）

7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧

3．适用性指标：

1）标称工作波长：850nm、1310nm、1550nm。

2）光纤活动连接器：符合GB12507以及相关标准的规定。

3）光纤光缆应符合GB/T11819和GB /T7424的规定。

4．外形尺寸及容量：

 1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。

2）较大容量：1440芯。

ODF光纤配线架特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

ODF光纤配线架在综合布线系统中的应用：综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19'机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值。

光缆固定保护 应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。 光纤终接功能 应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。 调线功能 通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。 光缆纤芯保护 光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。 容量 每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。 标识记录功能 机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。 光纤存储功能 机架及单元内应具有足够的空间，用于存储余留光纤。[1] 6选择配架的方法 1.光纤配线架是安装在墙上还是19’’机架上？ 光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。 2.是否有光缆余留量安放空间？ 应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。 3.是否有保护装置？ 在光纤配线架内部应设有光纤保护装置。 4.通用性 不同的耦合器在配线架上要尽可能的体现出通用性。 比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的可用性。 5.结构是否灵活？ 这项特点依旧是提高产品的可用性。 光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。 机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。 机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。
