概述：是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率宽带业务开通的要求，产品安装在户外墙壁、电杆或楼道墙壁等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。光可灵活配置1×64,1X32,1X16,1X8或1X4等光分路器,及波分复用器等增值模块单元。安装方便。

二、产品特点

 1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.
 2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.

 3:分纤（分光）箱：适用1:4，1:8，1:16，2:16，1:32，2:32，2:64盒式光分路器。

 4:熔接盘存储空间足够；设计合理。

 5:光纤弯曲半径不小于30mm。

 6:适合FC，SC，ST和其他适配器，灵活，安装快捷。

 7:规格：12，24和48光纤配线箱。

 8.光缆﹑分歧光纤﹑光分路器尾纤、跳纤的进出各自独立﹑互不干扰；适合FC﹑SC﹑ST 等多种适配器，配置灵活﹑安装快捷。

三:主要技术参数(符合YD/T 778-2006《光缆分纤箱》Q/CT 2354-2011《光缆分纤箱技术要求》)

1:工作温度：-40℃~+70℃；
2:储存温度：-40℃~+70℃；
3:工作湿度：≤90%（+30℃时）；

 4:大气压力：62Kpa～106Kpa；

5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；

6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

 8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

9:互换性：≤0.2dB。10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。

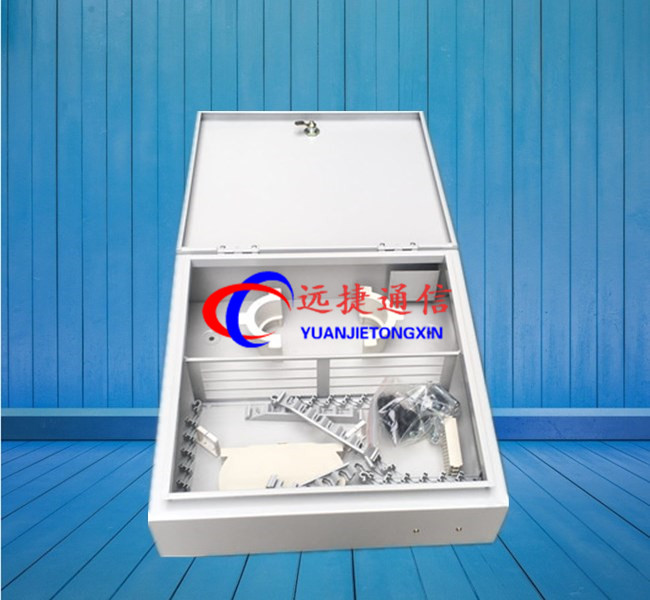

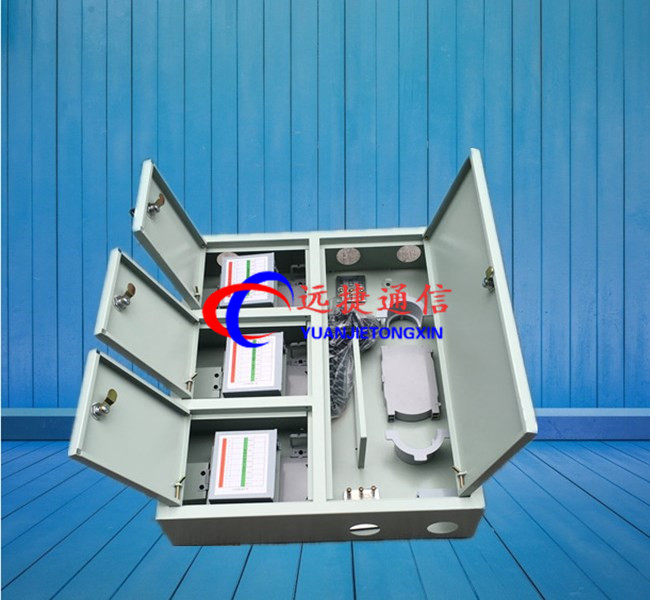

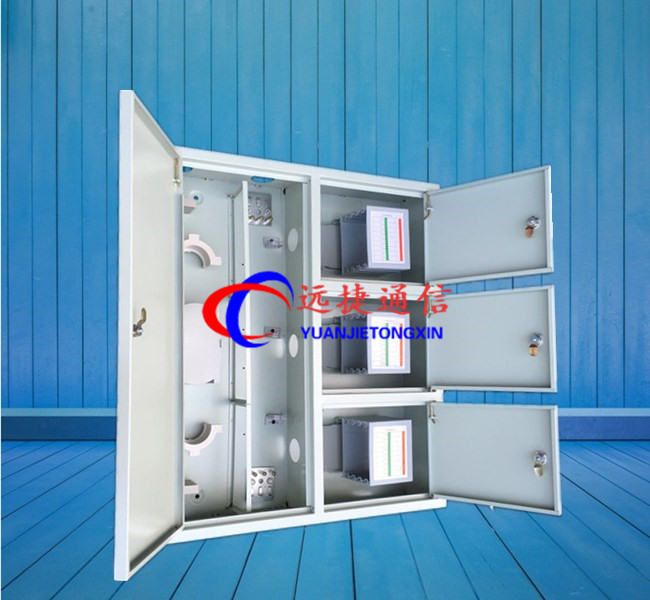

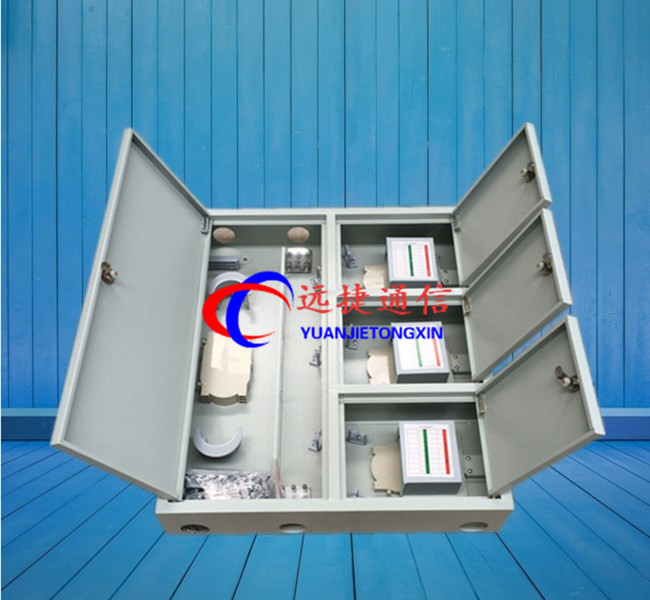

结构说明：

1.箱体材料采用冷轧钢板1.2mm及以上厚度材料制作，使用寿命达到20年以上；

2.门锁采用优质户外防水锁，箱体挂墙安装；

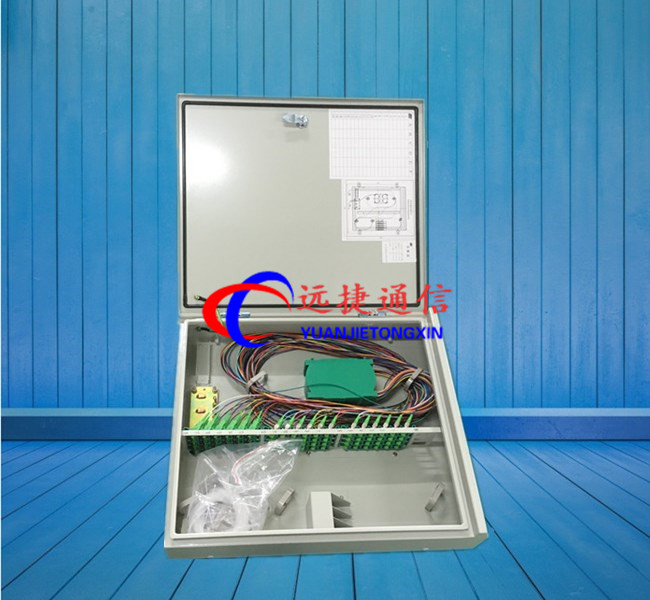

3.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

4.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性；

5.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配、调接；

6.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直；

7.用户引入光缆未开剥时，接续固定件对光缆的的最小拉脱力不小于100N。

8.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。

9.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。

10.提供一定数量理线环或其它绑扎线配件，方便绑扎线的本要求。

11.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。

12.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

13.模塑箱体，安装背板设计，造型美观小巧，安捉便快捷，便于大规模施工。

14.系列化插片可积木化组合，扩容方便，投资节省。

15.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

光纤配线箱主要技术参数：

符合标准：　YD/T988-2007；

工作环境温度：－40℃～ 60℃；

环境湿度：≤95％( 40℃)；

大气压力：70 kPa～106kPa；

光缆进入数量：多根，按型号款式（下进缆）；

皮纤进入数量：多根，按型号款式（下进纤）；

可装适配器：FC/SC光纤适配器；

接地排耐电压水平：≥3000V(DC)/10mA/1min；

绝缘电阻：≥2×104MΩ/500V ；
