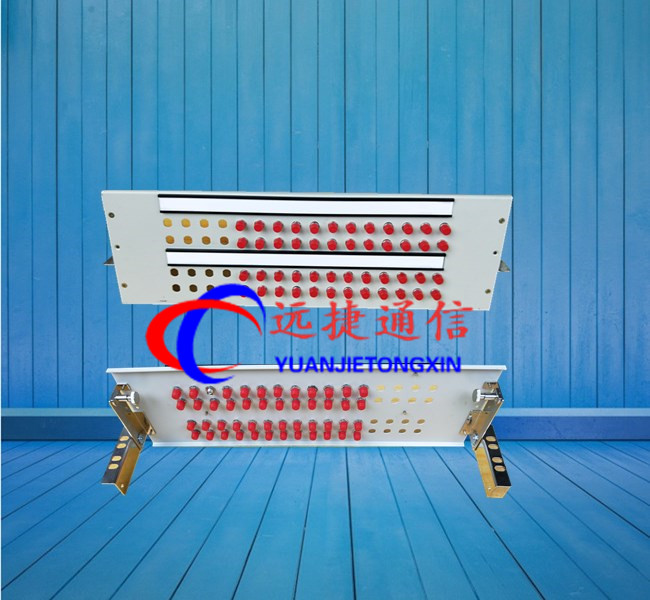

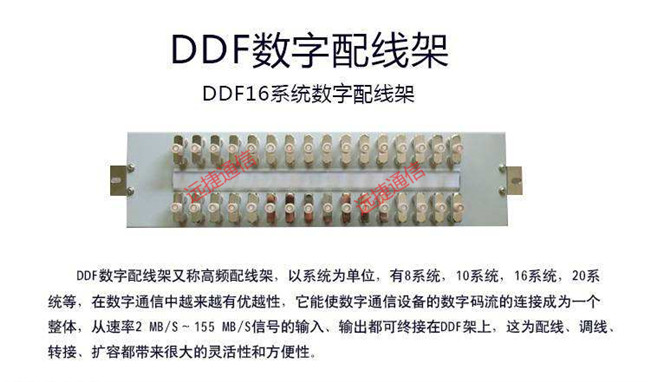

数字配线架（DDF） DDF数字配线架，DDF高频配线架厂家，DDF配线架生产基地！DDF数字配线架(DigitalDistributionframe)8系统数字配线架|10系统数字配线架|16系统数字配线架|20系统数字单元板|21系统数字配线单元|DDF数字配线架|DDF数字单元板|西门子数字配线架（柜）|DDU数字配线系统|BNC数字配线架|NEC数字配线架|DDF配线架|75数字单元板产|L9数字配线架|Q9数字配线架|两兆头|L9头|Q9头制造商！DDF数字配线架（柜）ODF光纤配线架（柜）MDF总配线架（柜）铜缆布线应有尽有、质量保证！远捷通信随时欢迎您前来咨询！！！远捷通信专业生产各类DDF数字配线架、配线架、跳线架、网络配件等。具有品种全、产量高、性能指标优越等优点。

优点

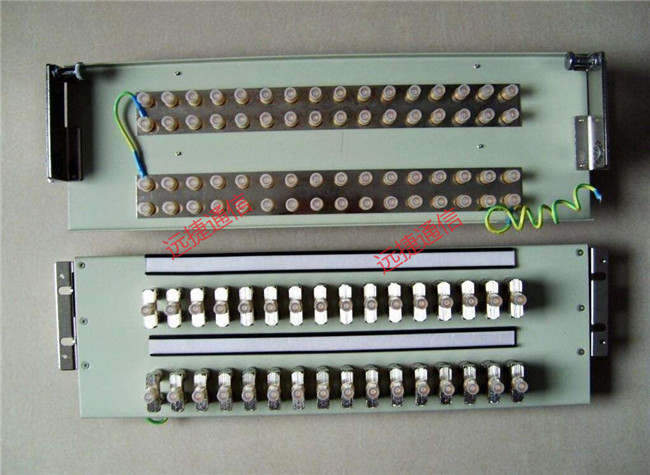

数字配线架的机架采用特殊铝型材作材料、强度高，重量轻，外形美观。采用单元式结构，配置安装灵活方便。机架为窄架结构，内有足够的布线、贮线空间，电缆走线清晰美观。

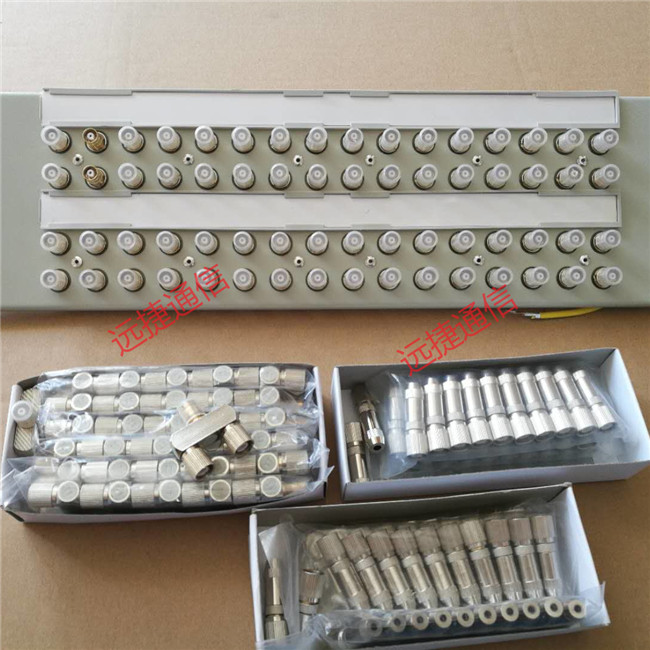

DDF数字配线架的功能　配线功能：同速率、同阻抗、同方向、在数字配线架上收、发之间构成通信链路的连接方式。跳线功能：同速率、同阻抗、同方向、在数字配线架上任一收与任一发间进行互相连接的方式。转接功能：同速率、同阻抗、不同方向、在数字配线架上任一收与任一发间进行互相连接的方式。测试功能：线序清晰，便于进行检测或自环测试。DDF数字配线架的机械性能1、拉脱力：同轴连接器与电缆连接后抗电缆拉伸力应大于50N；2、机械耐久性：同轴连接器插拔1000次后，应符合行标2.3.1.3，2.3.1.7，2.3.1.8，2.4.2，2.4.3和6.2的规定，且接触面仍有电镀层，不得露出基底材料；3、数字配线架所有零件采用的材料应具有防腐性能，如无防腐性能应做防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容；4、数字配线架所有非金属材料结构件的燃烧性能应符合GB/T5169.7-1985标准中试验A的要求；5、导体弹性材料应采用铍青铜、锡青铜；
6、 同轴连接器内外导体接触区域，应先镀一中间层（过渡层）后，再镀厚度金钴合金。DDF数字配线架的电气性能1、工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s；2、特性阻抗：75Ω（标称值）。3、同轴连接器接触电阻；外导体不大于2.5mΩ，经机械耐久性实验后其增值不大于2.5mΩ；内导体不大于10mΩ，经机械耐久性试验后其增值不大于10mΩ。4、绝缘电阻：连接器内、外导体之间、内导体与单元板金属件之间的绝缘电阻应大于1000MΩ，测量回路的直流电压为500V±50V。5、耐电压：连接器内、外导体之间、内导体与单元板金属件之间应能经受频率为50Hz，有效值为1000V的交流电压1min的作用而无击穿、无飞弧。6、回线间串音防卫度：不小于70dB（50kHz～233MHz）7、介入损耗：不大于0.3dB（50kHz～233MHz）
8、 回波损耗：不小于18dB（50kHz～233MHz）DDF数字配线架的环境要求工作温度：5℃～40℃；相对湿度：不大于85％（30℃时）；大气压力：70～106Kpa；

贮运湿度：-25℃～+55℃。

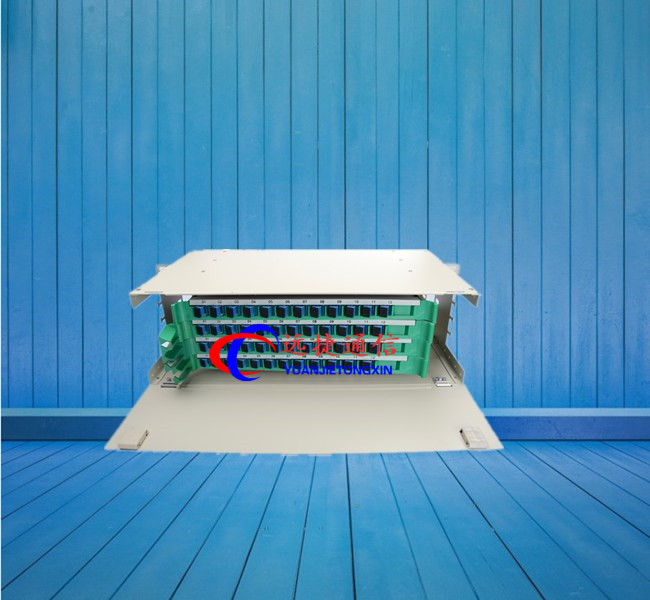

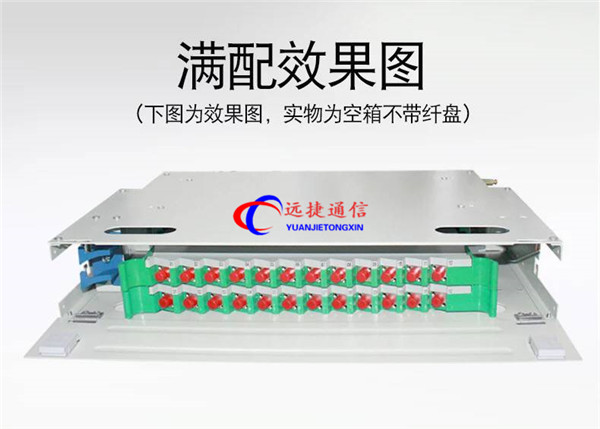

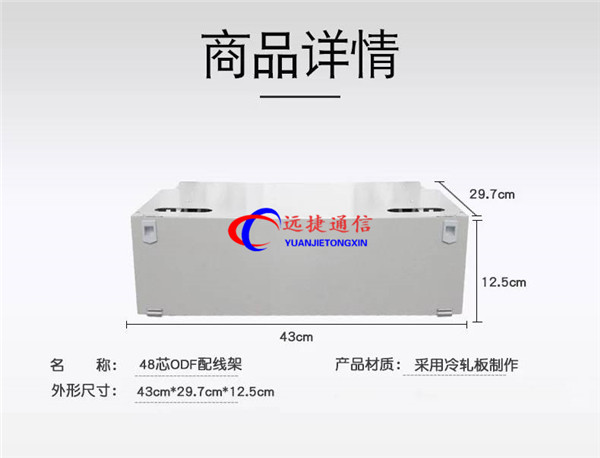

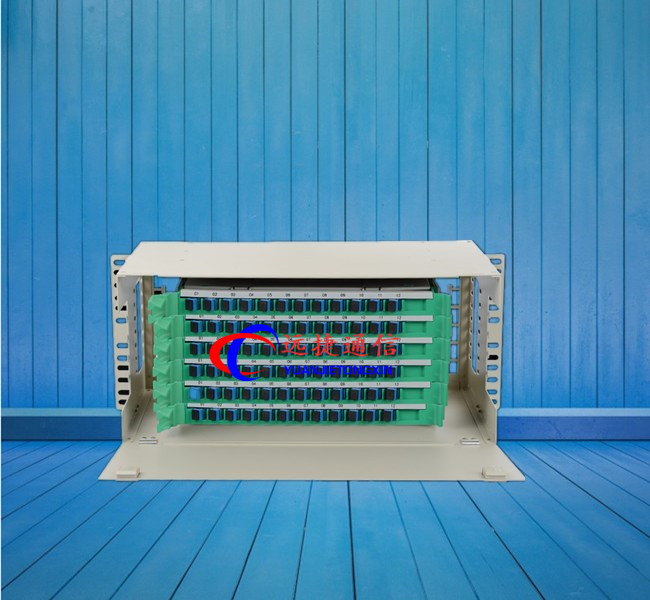

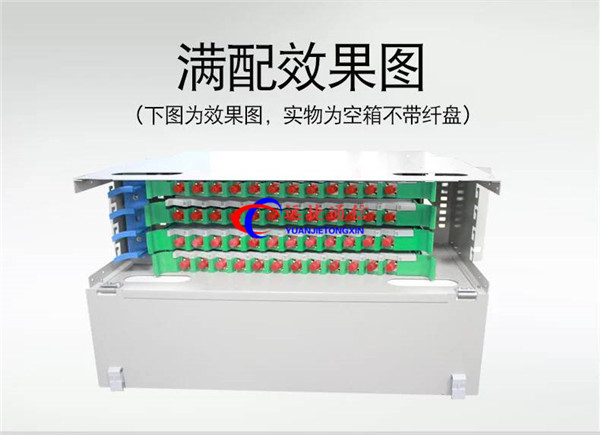

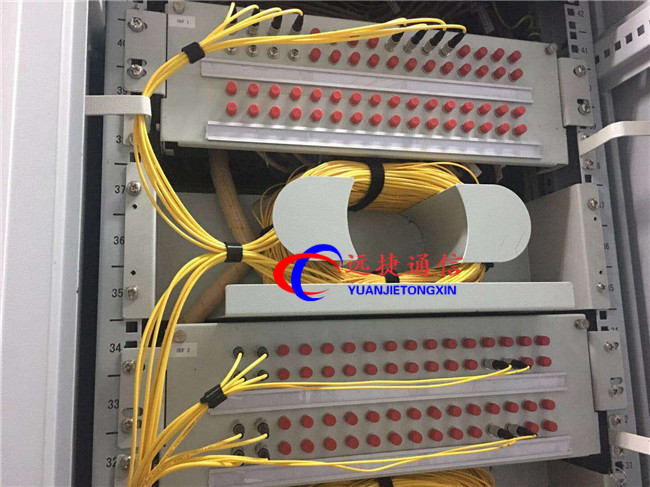

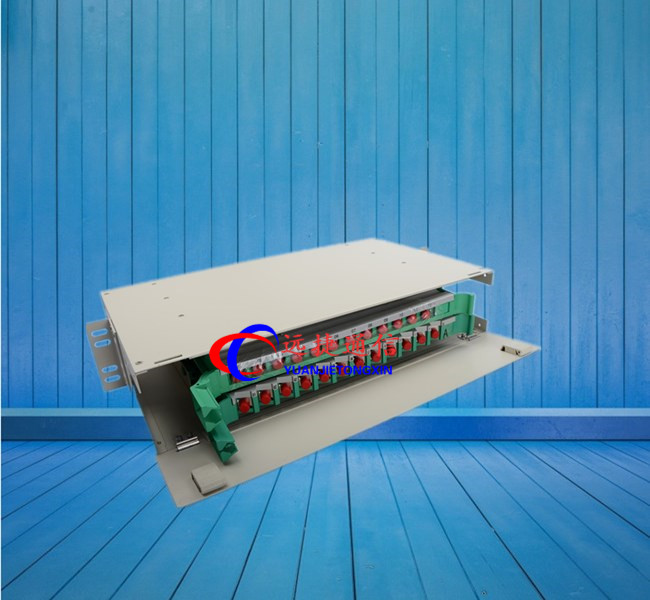

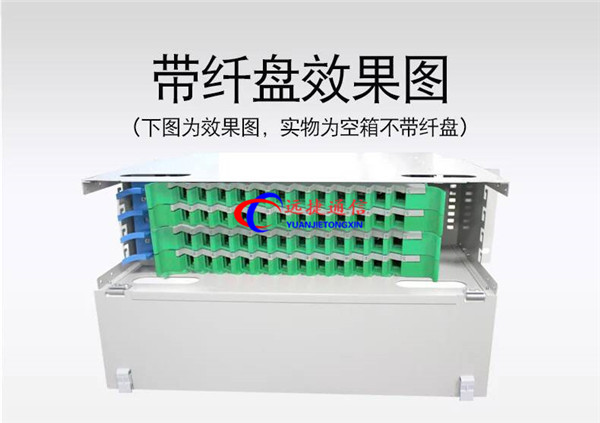

ODF架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。GPX346-A2型ODF配线架是用来对光缆、光纤进行终接、保护及管理的设备。在本机架上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。GPX346-A2型光纤配线架是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装。

ODF配线架性能：
采用完全封闭结构，可防尘、防鼠；
模块化设计，可上下进缆，接地固定可靠；

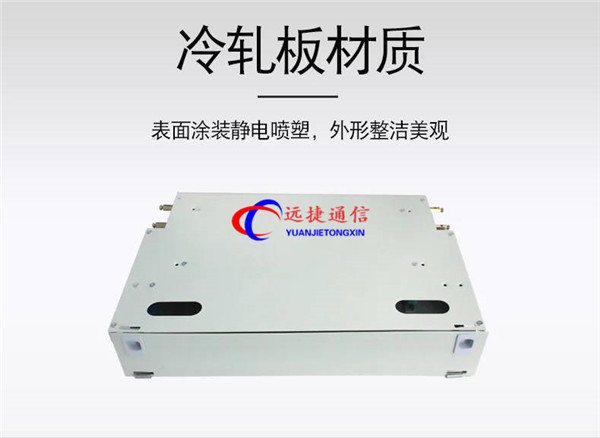

机架采用优质钢板，整体静电喷塑，美观大方耐用；
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；
机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；
单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；
安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；
机架具备安全可靠的接地保护装置。

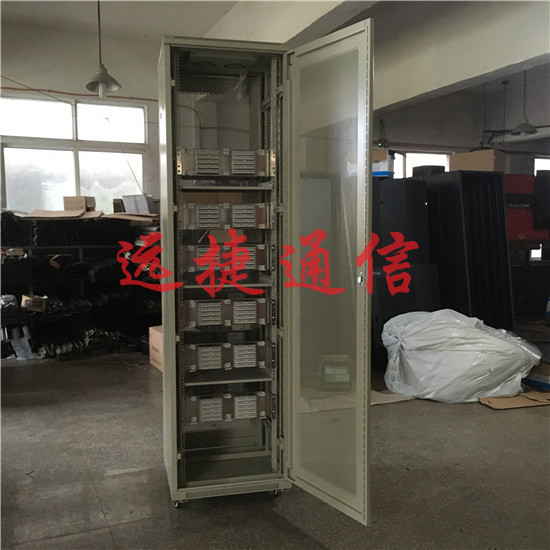

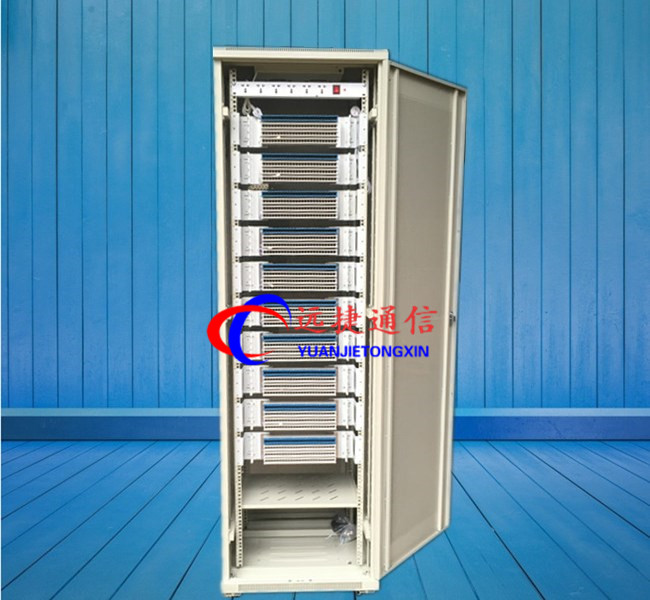

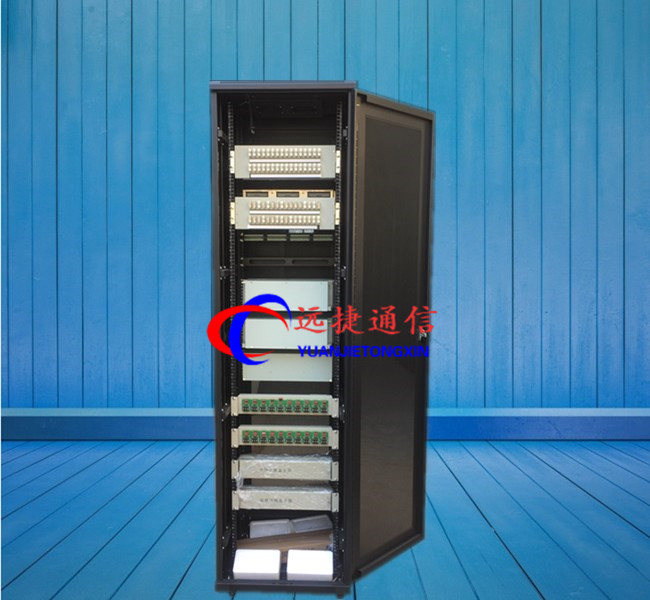

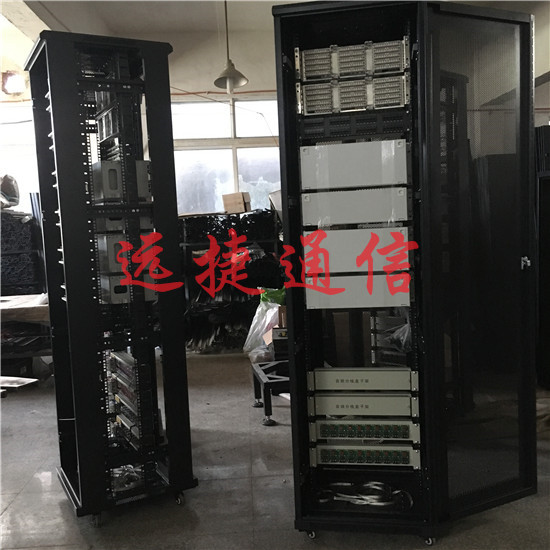

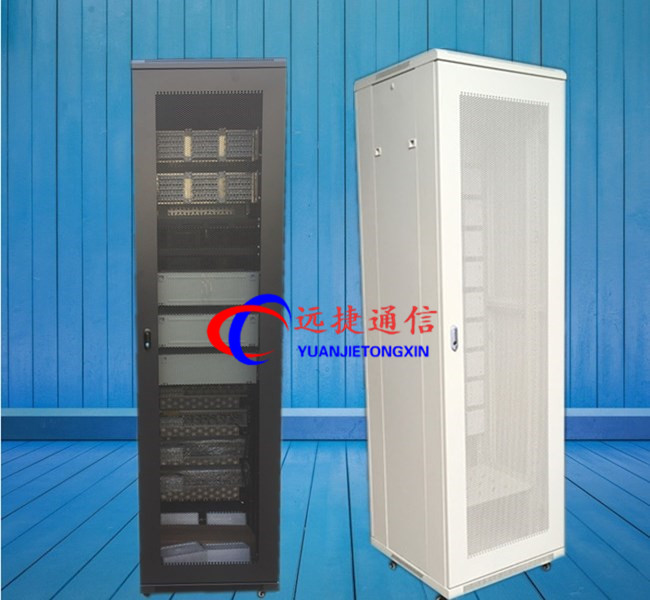

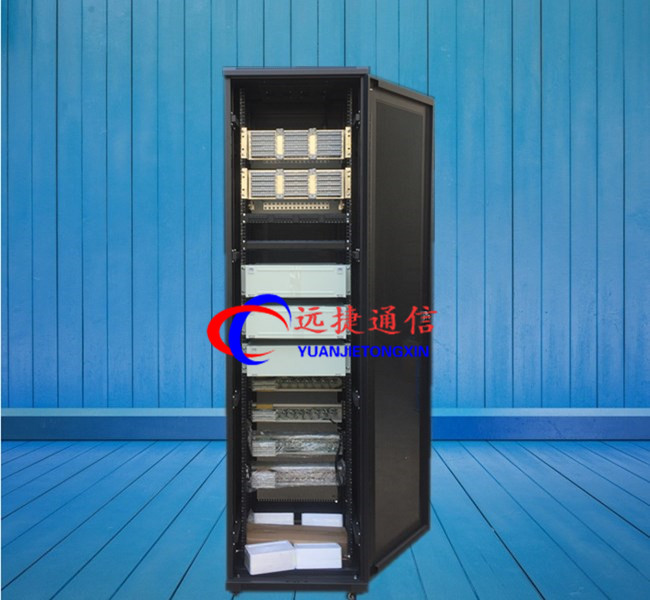

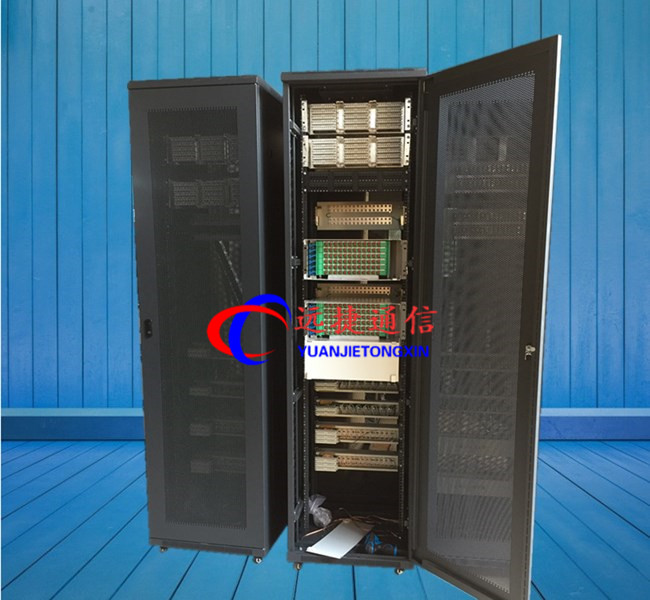

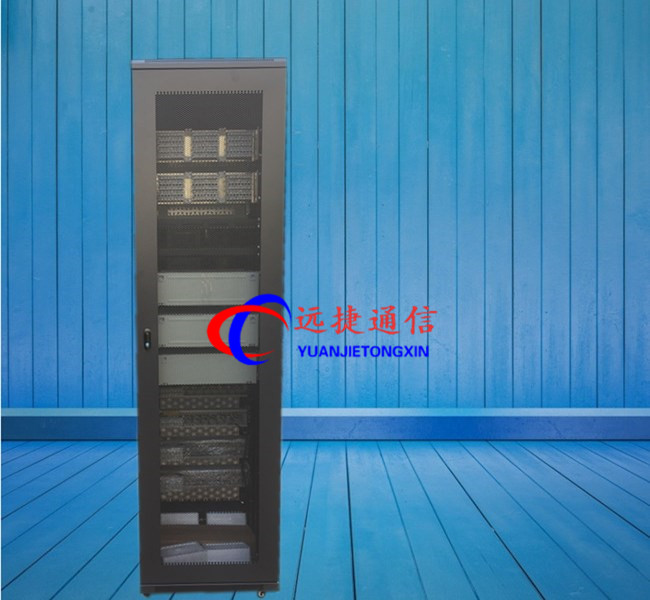

网络机柜，用来组合安装面板、插件、插箱、电子元件、器件和**零件与部件，使其构成一个整体的安装箱。根据目前的类型来看，有服务器机柜、壁挂式机柜、网络型机柜、标准机柜、智能防护型室外机柜等。容量值在2U到42U之间。

中文名

网络机柜

作    用

组合安装面板、插件、插箱

容量值

2U到42U

特    点

结构简单操作安装方便工艺精湛

1特点

· 结构简单，操作安装方便，工艺精湛、尺寸精密，经济实用;

· 国际流行的白色钢化玻璃前门;

· 带圆形通风孔的上框;

· 可同时安装脚轮和支撑脚;

· 可方便拆卸的左右侧门和前后门;

· 齐全的可选配件.

2组成

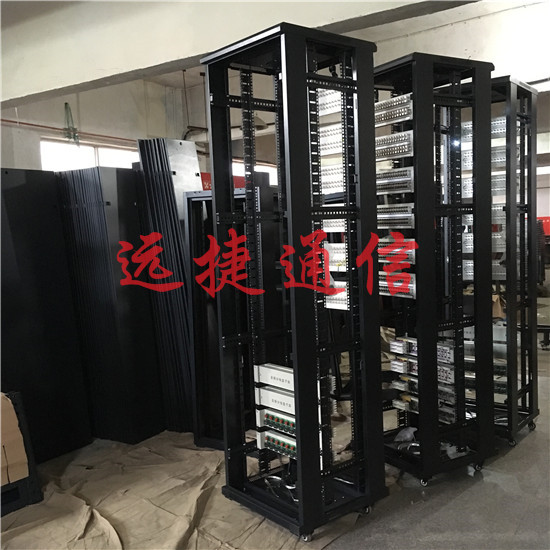

宁波远捷通信网络机柜由框架和盖板（门）组成，一般具有长方体的外形，落地放置。它为电子设备正常工作提供相适应的环境和安全防护。这是仅次于系统级的一级组装。不具备封闭结构的机柜称为机架。

3质量要求

宁波远捷通信网络机柜应具有良好的技术性能。机柜的结构应根据设备的电气、**性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。此外，网络机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。网络机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。网络机柜应便于生产、组装、调试和包装运输。网络机柜应合乎标准化、规格化、系列化的要求。机柜造型美观、适用、色彩协调。

4相关区别

网络机柜和服务器机柜均是19寸标准机柜, 这是网络机柜和服务器机柜的共同点！

网络机柜和服务器机柜的区别在于：

服务器机柜是用来安装服务器、显示器、UPS等19'标准设备及非19'标准的设备，在机柜的深度、高度、承重等方面均有要求,宽度一般为600MM,深度一般在900MM以上,因内部设备散热量大,前后门均带通风孔;

网络机柜主要是存放路由器,交换机,配线架等网络设备及配件，深度一般小于800MM,宽度600和800MM都有,前门一般为透明钢化玻璃门，对散热及环境要求不高。
