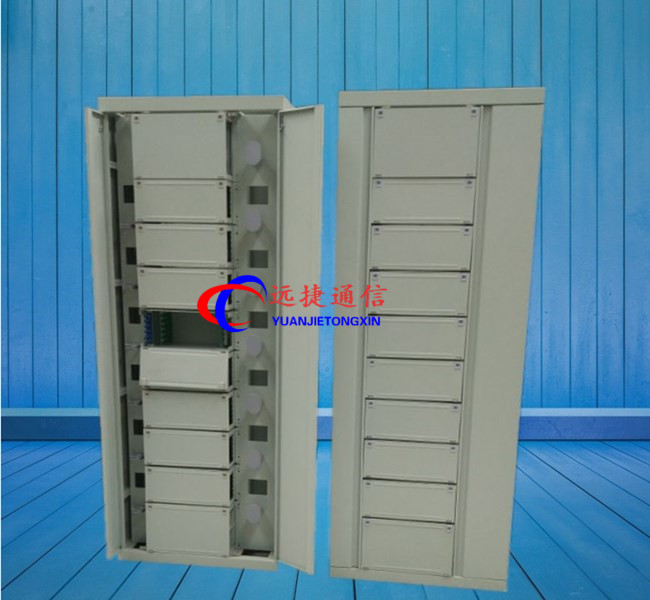

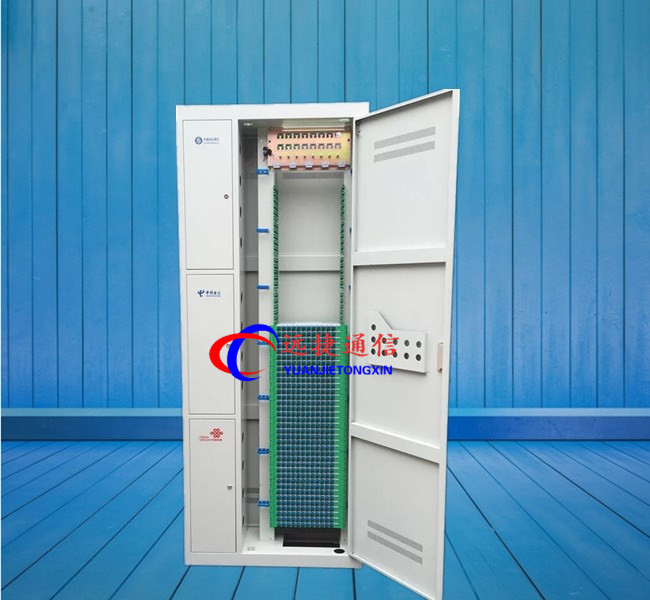

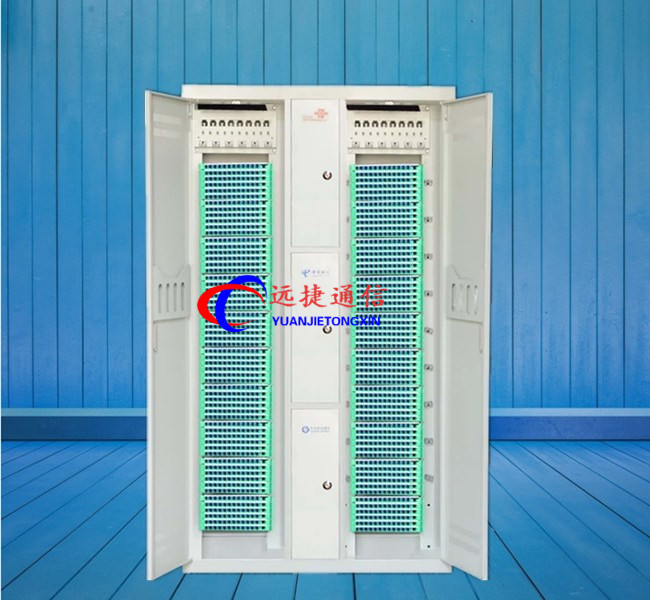

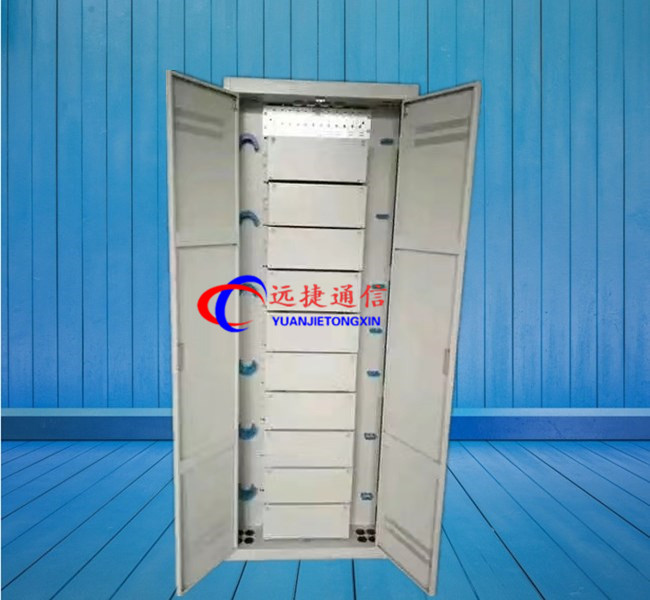

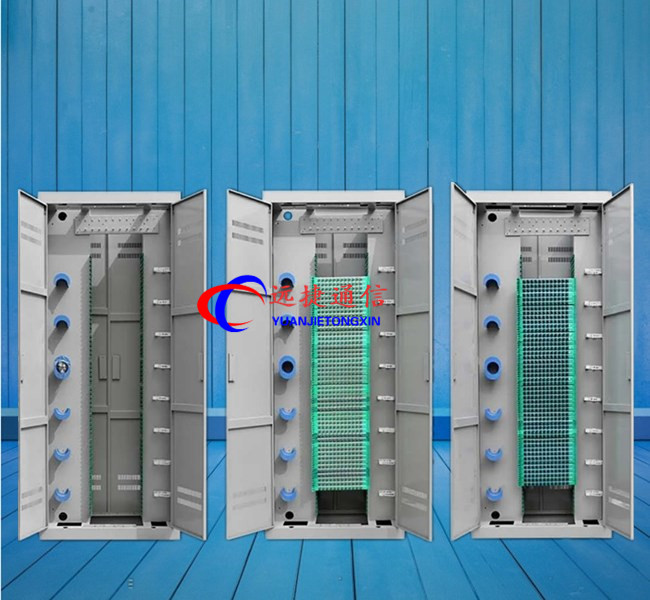

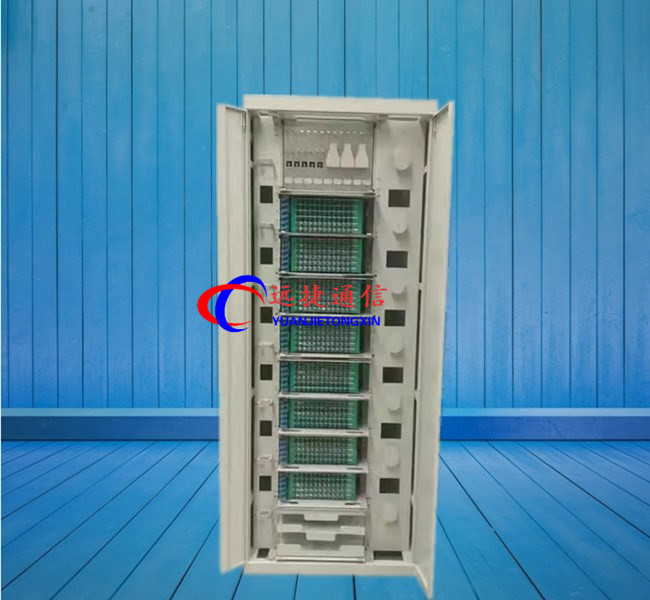

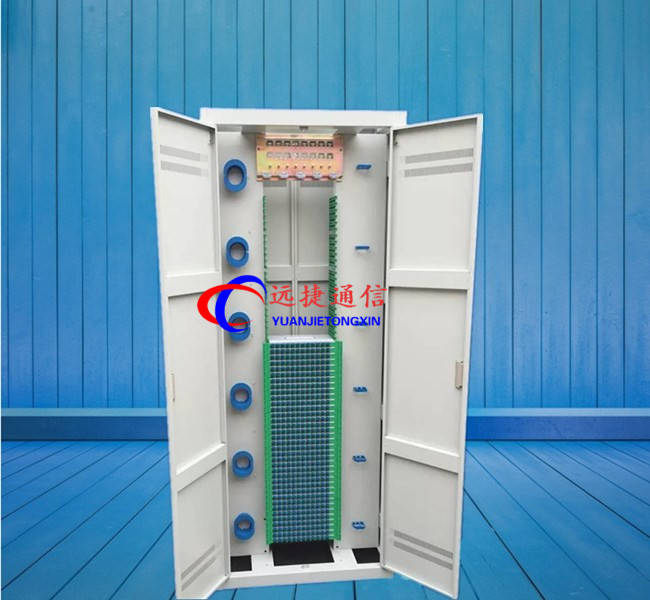

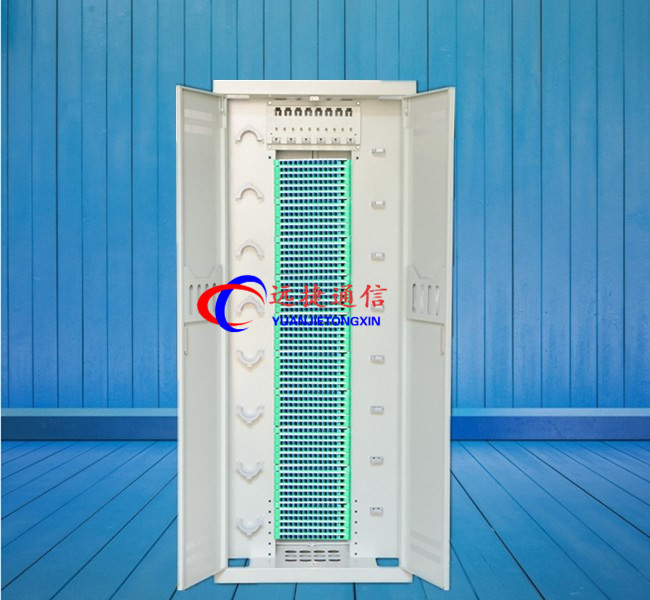

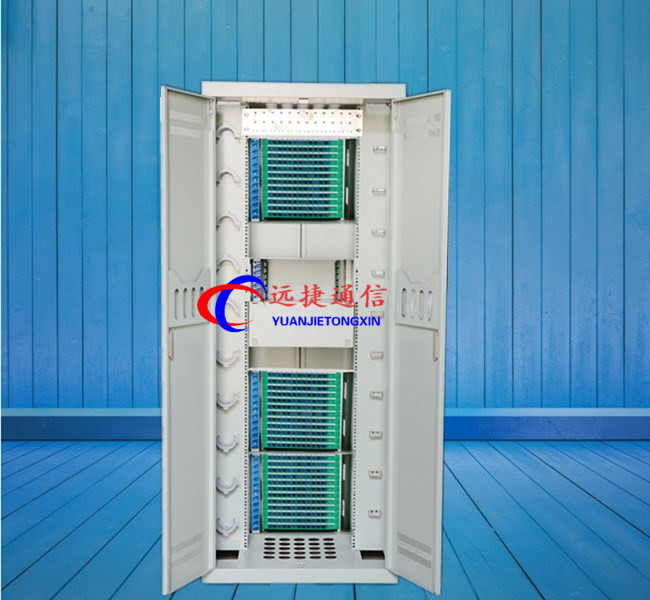

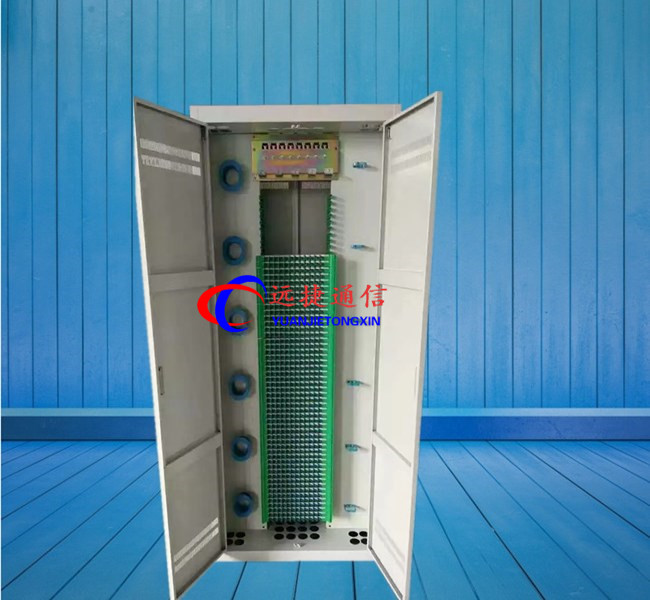

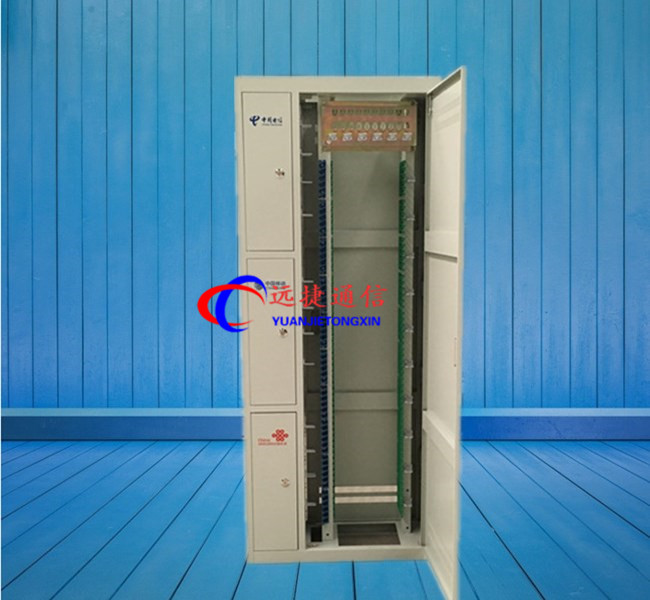

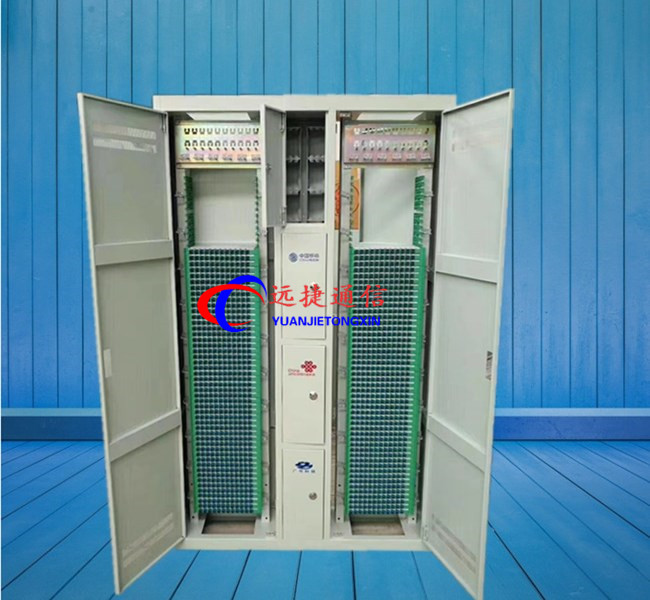

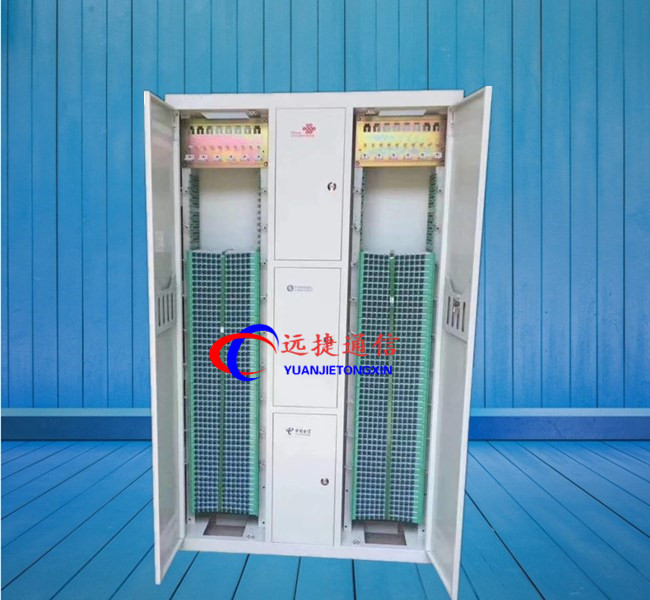

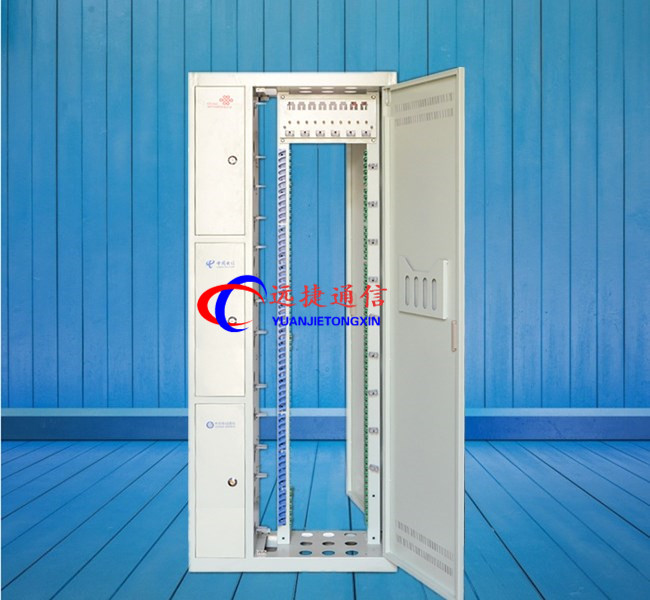

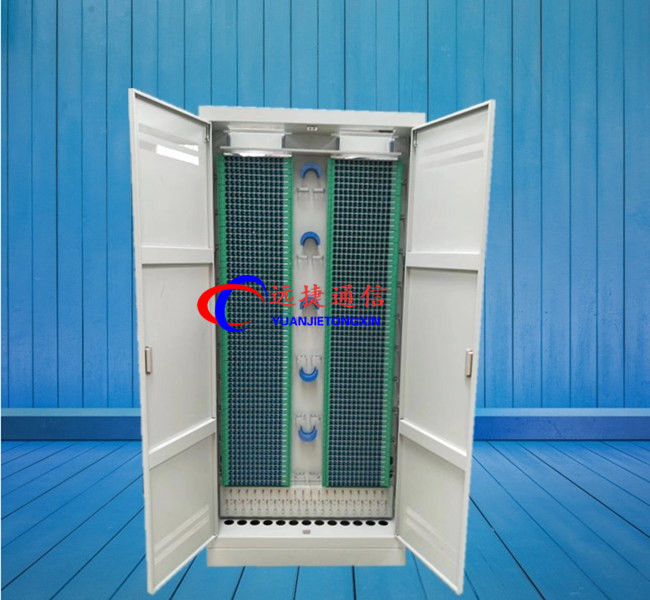

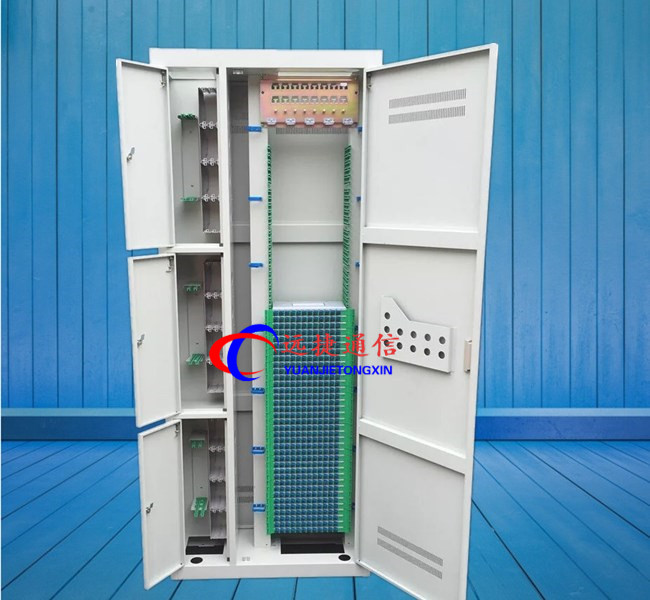

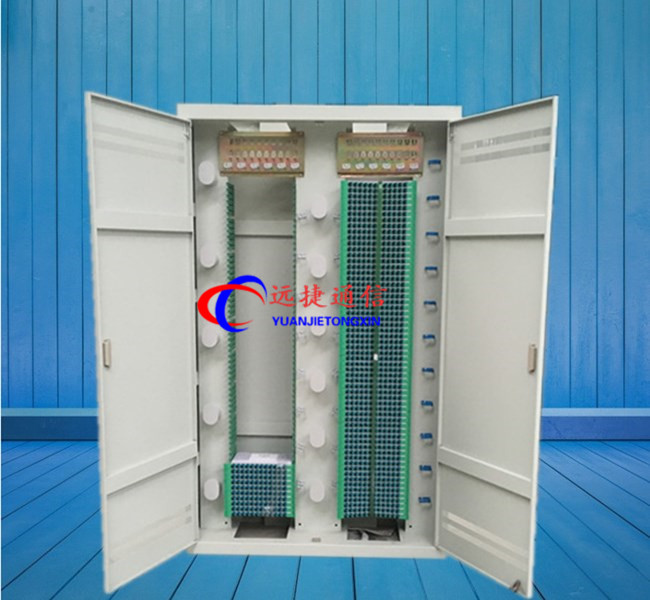

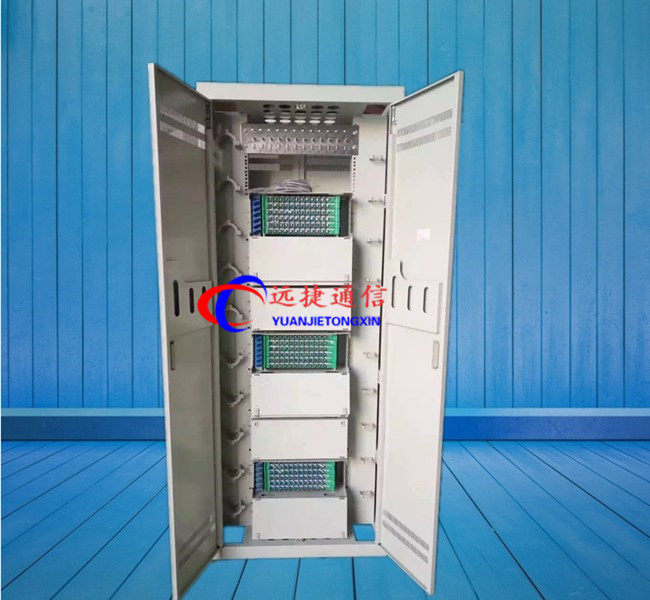

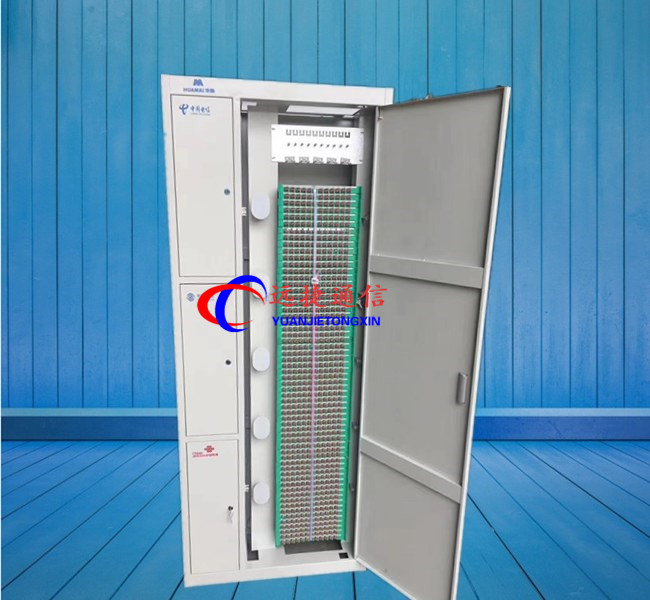

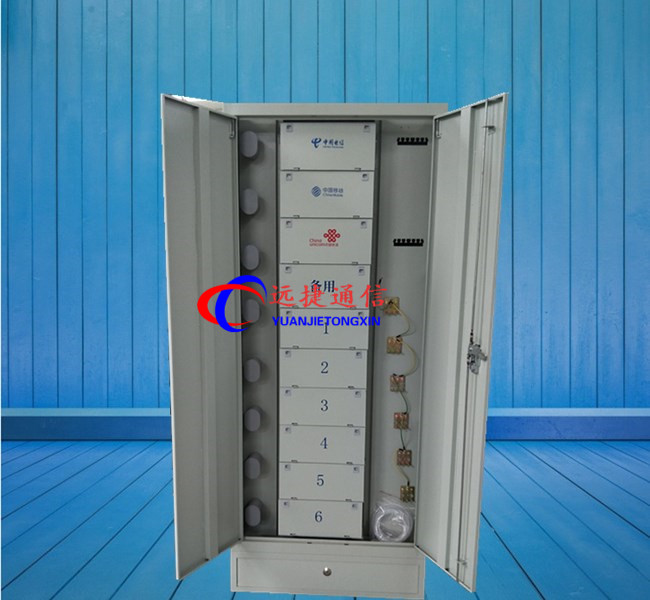

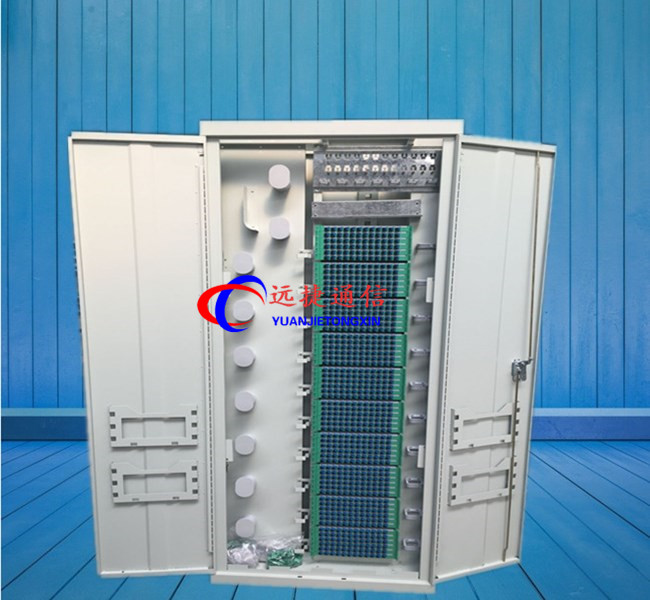

光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

产品特点:

<模块化:部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；

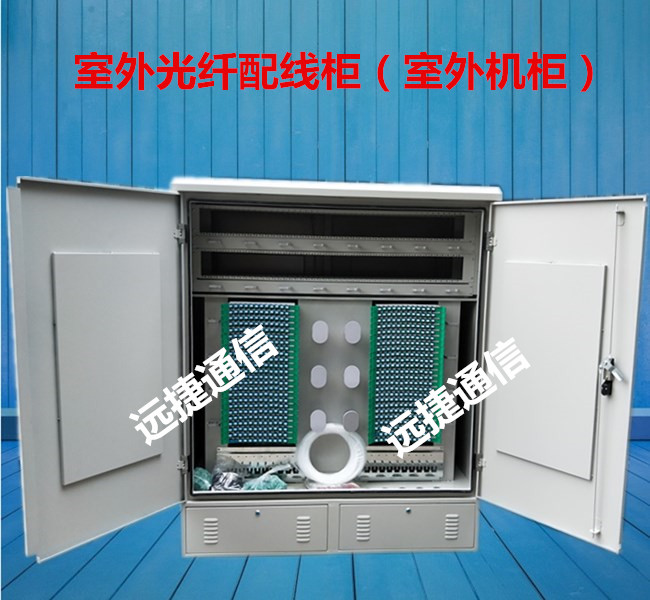

<系统化:拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；

<人性化:强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；

<标准化:严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；

<专业化:专业技术人员和生产、检测设备保障产品性能优越性和可靠

使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范

功能:

1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
产品特点：

可拆装式组合结构*表面环氧静电喷塑处理，外表美观、防尘抗干扰性强、防腐性能好等优点

卡接式适配器安装呈倾角45°，保证光纤跳线的曲率半径达到规定的要求，又使操作更为方便

正面操作，可实现并架或靠墙安装，节省机房空间；前后门及侧门均可拆卸，安装方便

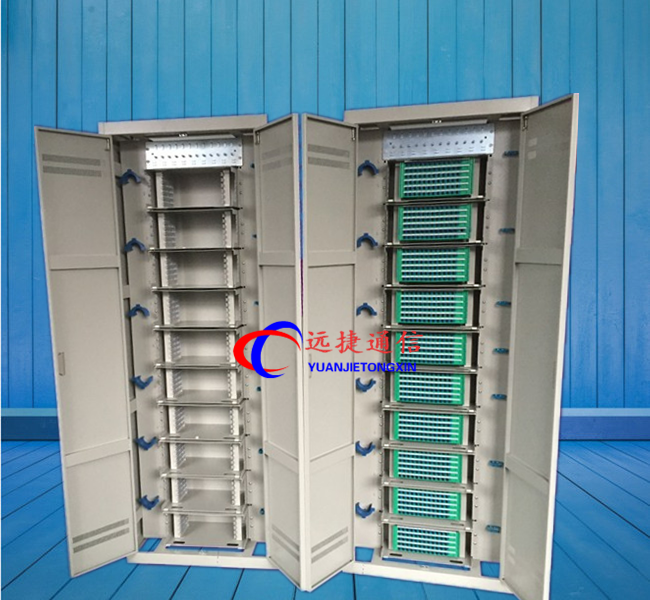

模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用

材料钢性良好，所有安装紧固件表面镀彩锌，24小时盐雾试验无锈蚀。

光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC、ST等多种适配器*可按用户需求定做各种机柜，固定支架深度及搁板高度均可任意调节

光纤配线架配置产品订货指南：

四、安装：

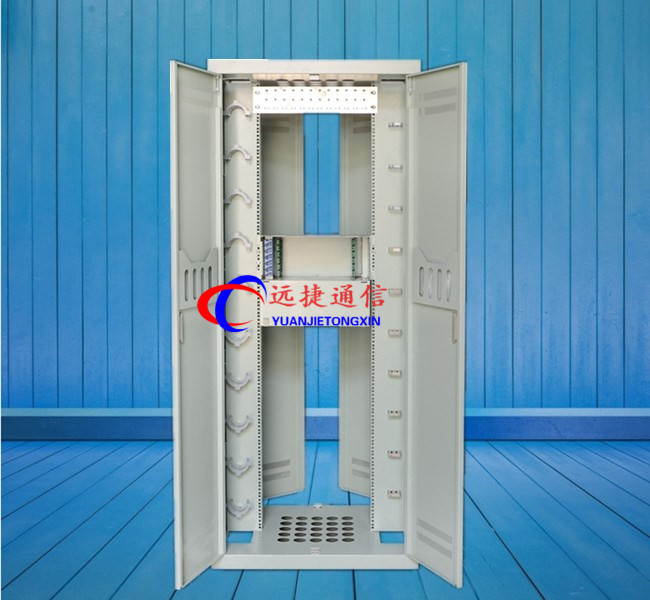

机柜为国际标准通用19″机柜，采用进口电解板经特殊工艺制造，表面喷塑处理，外形美观大方。机柜底部采用4个M10×80的膨胀螺钉（随机附件）紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。

1）使用和操作

1、光缆开剥、固定及保护

1、将光缆从上方或下方的光缆入孔引入架体

2、带状光缆的开剥及固定

2.1光缆开剥长度为：2.5 米+光缆开剥处到距离远的熔接配线模块距离（可视实际情况变化），铠甲层预留40mm，中心加强芯预留150mm（两侧加强芯留55 mm）；

2.2在光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧，尾纤清理干净，每带均套上保护套管，保护套管在铠甲层处预留65mm裸带；

2.3将光缆从裸带处放入保护接头，再将松套管部分可用胶带缠绕，使其外径与保护接头相匹配，推入保护接头，使光缆加强芯穿过螺母座槽，喉扣挂在光缆固定板钩上，拧紧喉扣螺钉及加强芯紧定螺钉；

2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内，每一槽多可压三带；

2.5将接头盖小端头部插入保护接头对应部分，再将大端压下，保护接头安装完毕；

3. 非带状缆的开剥及固定

3.1 光缆开剥长度为：2.5米+光缆开剥处到距离远的熔接配线模块距离（可视实际情况变化），铠甲层预留40mm，加强芯预留150mm；

3.2 在光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧；

3.3 视尾纤本身的保护情况决定是否加护套管；

3.4 用喉扣将光缆固定在光缆固定板上。

4．适配器及尾纤的安装

1.  带状尾纤安装

1.1抽出一个光纤一体化模块，放置于工作台上，取下上下两面盖板，将12个适配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上；

依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝）将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致；

1.3将光分支器沿着两个圆柱压入，将冗余尾纤在模块背面尾纤盘绕区盘储；

1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面，盖上背面盖板;

1.5将剩余裸带盘储于模块正面熔接区内，盖好上盖板；

1.6将一体化模块依次插入熔配单元箱内相应的位置。

2.单芯尾纤安装

2.1从熔配单元箱中抽出一个一体化模块，放置于工作台上，取下上下两面盖板，将12个适配配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上。

2.2将标识好的12根单芯尾纤头由模块背面穿至正面，按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致。

2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈，用线扎将12根尾纤在图示位置扎固，然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面，盖上背面盖板；

2.4将剥除松套管的12根单芯尾纤盘储于模块正面熔接区内（见右图），盖好上盖板。

2.5将一体化模块依次插入旋转插箱内相应的位置。

5、熔接操作

1.1取出一体化模块放置于熔接工作台上，揭开正面盖板，释放盘储于熔接区内的尾纤；

1.2将外线裸纤保护套管端部用线扎固定在图示位置，裸纤进入熔接区；

1.3在尾纤、光缆纤芯其中之一套上熔接保护套管，然后用熔接机进行熔接。检验合格后，将熔接保护套管移至熔接点，在熔接机上进行热收缩；

1.4将冗余的裸纤（尾纤和光缆纤芯）在熔接区如图盘储好；

1.5盖上模块正面盖板；

1.6将裸纤保护套管在模块正面外圈盘好，出口处用线扎固定；

1.7每芯光纤做好标识记录；

1.8将一体化模块插入原来位置；

1.9完成整个架体的熔接。

6、光纤跳线

1.1建议选取直径Ф2的跳线（易于管理，占空间小）；

1.2将跳纤一端插入适配器，另一端在储纤单元上盘储后，与相应的适配器连接；

1.3保证跳纤自由弯曲半径大于40mm。

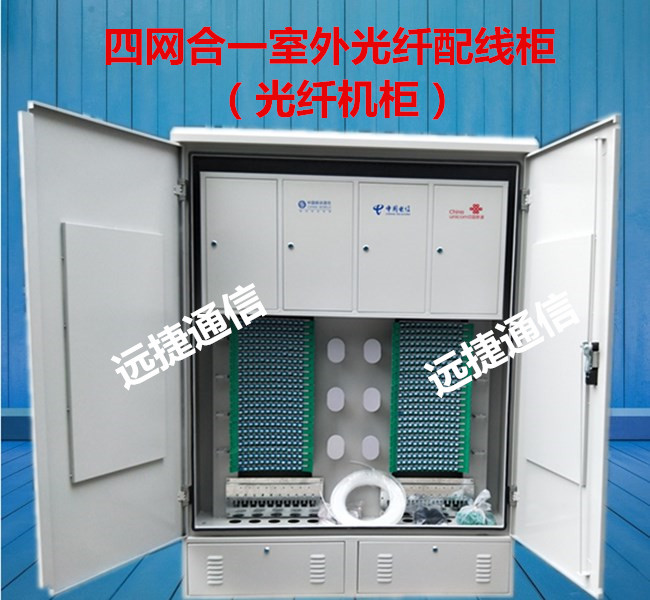

为适应三网融合、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
