提供6年质保服务。



特点：
→灵活分组，支持128×1组、64×2组或32×4组的分组监控模式；
→向上提供以太网与RS485通讯方式，同时支持ModbusRTU与ModbusTCP协议；
→有效控制成本，根据实际电池数，配置相应数量的分体采集模块；
→布线安全，分体采集模块放置于各电池处，避免采集线路过长造成的短路、断路等安全隐患；
→双电源供电，支持240V DC或220V AC供电，适应不同的现场环境；
→丰富的指示灯，全面查看状态，及时排查故障；
→安装方便。

产品应用拓扑


二：技术参数

电池组采集主机（C2000-S2-BC01A01-U02）
以太网接口参数 接口类型 RJ45
接口带宽10/100M自适应
保护形式GAS+PPTC+TVS
传输距离 100米
上行串口参数
接口类型RS485（RJ45）
波特率19200
数据位 8
停止位 1
校验位 无
传输距离1200米
保护形式GAS+PPTC+TVS

下行串口参数
接口数量 9个（8个接分体模块、1个接电压电流模块）
接口类型RJ45（RS485+DC供电）
保护形式GAS+PPTC+TVS
电源参数 工作电压 DC 240V或AC 220V
工作电流2A@220V AC
保护形式ZOV+PPTC+TVS
工作环境 工作温度 -40~85℃
防雷等级4KV/2KA（8/20uS电流波）

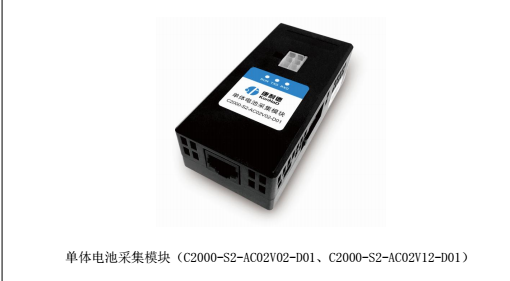

单体电池采集模块（C2000-S2-AC02V02-D01、C2000-S2-AC02V12-D01）
串口参数
接口类型RS485（RJ45）
数量 向上、向下各一
过流过压 30V/200mA
采集范围 电压测量范围 1.5V－2.8V（C2000-S2-AC02V02-D01）
9V－15V（C2000-S2-AC02V12-D01）
电压测量精度 ±1%
温度测量范围-20~70℃
温度测量精度 ±1%
内阻测量范围0.1-10毫欧（C2000-S2-AC02V02-D01）
0.3-30毫欧（C2000-S2-AC02V12-D01）
内阻测量精度 ±1%
电源参数
工作电压 7－18V DC
工作电流   80mA@12VDC（C2000-S2-AC02V02-D01）
120mA@12VDC（C2000-S2-AC02V12-D01）
过流过压18V/200mA
工作环境
工作温度-40~85℃
工作湿度5%~95%不凝露
电压电流采集模块（C2000-S2-AI01V12-D01）
串口参数
接口类型RS485（RJ45）
数量 向上、向下各一
过流过压30V/200mA

电源参数
工作电压 7－18V DC
工作电流   80mA@12VDC（C2000-S2-AC02V02-D01）
120mA@12VDC（C2000-S2-AC02V12-D01）
过流过压18V/200mA
工作环境 工作温度 -40~85℃
工作湿度5%~95%不凝露

备注：采集范围为0-5V，需搭配电压电流变送器使用

三：软件及应用

      蓄电池组监控主机可以使用设备管理监控工作站，简易版IO软件搜索及设置，除IP地址外，其他的参数需要加到组里面才能设置。推荐使用web页面对产品进行设置。下图为C2000设备管理监控工作站界面：

蓄电池组监控主机的组态界面不需要手动去设置，只要将设备加的设备组软件根据设备的设置即可生产对应的组态。
