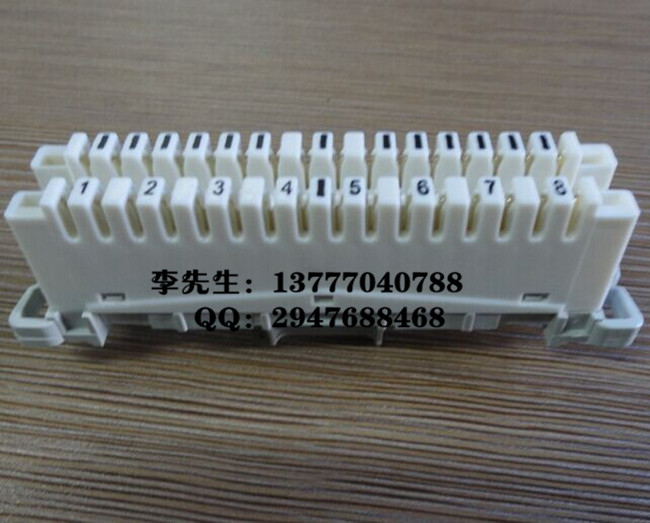

8对卡接模块-8对科隆卡接模块->接线块，专业生产5对8对10对16对卡接模块。

同富通信设备厂，专业研发生产卡接模块，科隆模块，通信产品，8对卡接模块-8对科隆卡接模块->接线块   8对卡接模块-8对科隆卡接模块->接线块

1、卡接模块与科隆LSA-PLUS系列模块兼容 ，
2、接触点的设计基于气密性原理，使簧片和线缆之间获得可靠连接。
3、尺寸：（HxWxD）：105mmx21.5mmx40.5mm（8对）
4、使用环境条件：温度5～40℃；相对湿度＜85％（＋30℃）；大气压力70～106KPa
5、拉脱力：锡青铜，镀银（20～40uinch）适用线径为0.4～0.6mm，成端后拉脱力不小于25N。
6、阻燃性：塑料件采用PBT或阻燃ABS，其燃烧性能应达到GB／T5169.7-1985标准。
7、绝缘电阻：在标准大气压下，任一不相连的两接线端子间，其绝缘电阻不小于1000MΩ。
8、簧片端子间接触电阻：在标准大气压下，任一不相连的两接线端子间接触电阻不大于7mΩ。
9、成端接触电阻：在标准的试验条件下导线与端子的成端接触电阻不大于3mΩ。
10、寿命：卡接寿命不小于200次。
11、类型及规格：5对，8对，10对。可断和不可断。次数10次间隔1分钟相邻两次电压极性相反冲击下，能正常工作

同富通信设备厂，专业研发生产光纤入户产品，通信产品，高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
保安单元与保安接线排间的接触电阻≤7mΩ
高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
成端接触电阻：≤3mΩ
高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤2mΩ
气密性：未被腐蚀面积占总面积的50%以上
保安单元簧片与保安接线排卡接簧片间的接触压力> 5N
拉脱力：≥25N
单股塑料绝缘导线：芯线直径为0.32~0.6mm，***外径（包括绝缘层在内）≤1.44mm
卡接寿命＞200次
传输特性（4kHz～2.2MHz）：
插入损耗 ≤ 1.5dB
回波损耗 ≥ 10 dB
设备标准：符合YD/T694－2004的相关规定
塑料件和印制板燃烧性能符合：GB/T5169.7－1985的相关规定

8回线卡接模块_[8回线卡接模块厂家_价格]     8回线卡接模块_[8回线卡接模块厂家_价格]

卡接模块型号：5对，8对，10对、             卡接模块材质：铁、磷青铜

8回线卡接模块_[8回线卡接模块厂家_价格]     8回线卡接模块_[8回线卡接模块厂家_价格]

卡接模块【由塑料外壳和簧片端子组成，用于线缆接续成端的一种模块。和保安单元一起使用可实现对交换机等通信设备的过流过压保护。卡接模块与科隆LSA-PLUS系列模块兼容。接触点的设计基于气密性原理，使簧片和线缆之间获得可靠连接。 3、使用环境条件：温度5~40℃；相对湿度＜85%（+30℃）；大气压力70~106KPa】

产品名称:卡接模块

产品规格：5对卡接模块|8对卡接模块|10对科龙模块

产品简介: 由塑料外壳和簧片端子组成，用于线缆接续成端的一种模块。和保安单元一起使用可实现对交换机等通信设备的过流过压保护。 1、卡接模块与科隆LSA-PLUS系列模块兼容。

2、接触点的设计基于气密性原理，使簧片和线缆之间获得可靠连接。 3、使用环境条件：温度5~40℃；相对湿度＜85%（ 30℃）；大气压力70~106KPa

4、拉脱力：锡青铜，镀银（20~40uinch）适用线径为0.4~0.6mm，成端后拉脱力不小于25N。

5、阻燃性：塑料件采用PBT或阻燃ABS，其燃烧性能应达到GB/T 5169.7-1985标准。

6、绝缘电阻：在标准大气压下，任一不相连的两接线端子间，其绝缘电阻不小于1000MΩ。

7、簧片端子间接触电阻：在标准大气压下，任一不相连的两接线端子间接触电阻不大于7mΩ。

8、成端接触电阻：在标准的试验条件下导线与端子的成端接触电

不大于3mΩ。

9、寿命：卡接寿命不小于200次

一、详细特点如下：

1.操作简单：卡接割线瞬间完成，不需要专门培训，不用电源。

2.连接快速：卡接工具“咔嚓”一声，接线工作完成，卡接线内径0.4-0.8mm，外径不得  0.7-1.4mm 。

3.接触可靠：卡接簧片具有高强弹性，接触电阻小于2mΩ，触点反复卡接200次，接触电仍小于3mΩ，每根线接好后，拉脱力大于25N（芯线Φ0.4mm）。

4.安全可靠：选择过流、过压保护装置，确保无后顾之忧，阻燃塑料模块，性能GB4608-84/FV-0级的要求。

5.走线整齐：上下左右四面走线，整齐有序，标示分明。

二、整套产品有以下部件组成

1、19寸背板                                                                     2、钢背架

3、10对科隆模块

4、科隆打线工具

5、科隆测线绳

注：不含防雷配件（科隆保安单元，科隆保安排，接地条），如若需要联系再议。

三、配线架的常见作用

配线架通常安装在机柜或墙上。

配线架是电缆或光缆进行端接和连接的装置。在配线架上可进行互连或交接操作。

配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。是一种规范，也是为了整洁，看上去不乱，能够清楚知道什么是什么，使线路的改动更简单。

MDF卡接式总配线架

本产品具有电缆接续和过流过压防护的功能，可以避免因大电流的侵入对外线电缆、机房设备及人员所造成的损害。由于接续模块采用高密度设计, 模块的高度和宽度有所减少, 从而使得整机的高度和重量明显降低，列间距加大, 这就方便了架间操作，同时机房的空间利用率也得到提高。保安接线排、测试接线排

接触电阻：簧片间：≤7mΩ
成端处：≤3mΩ
绝缘电阻：≥1000MΩ
抗电强度：≥1000VAC(历时1min不击穿、无飞弧）
拉脱力：≥25N
芯线直径：0.40--0.60mm(绝缘层外径<1.4mm)

网络机柜布线图

【详细说明】

25口电话配线架|50口语音配线架（三类）非屏蔽配线架专利设计的高密度25及50、RJ45口的语音通信用配线架，支持krone和110打线方式，每端口均有数字标示，整合式线缆管理并支持多方面的应用。
