1．3主要特点

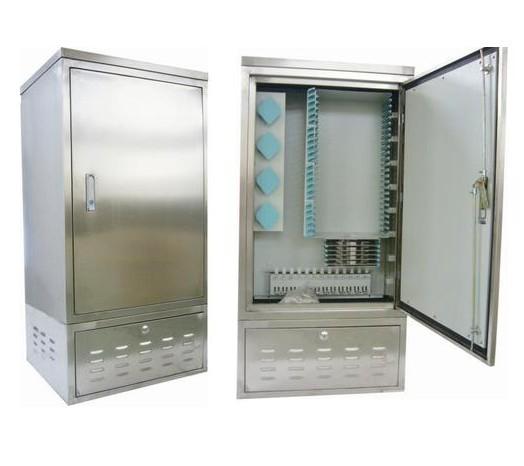

1．3．1 箱体介绍

SMC

? 使用寿命长---箱体采用不锈钢制作，彻底解决箱体老化开裂问题，使用寿命长达30年以上。

? 适应最恶劣的环境---能适应多变的气候，恶劣的工业环境、侵蚀的化学剂、高强度的紫外线以及机械压力变化的全天候使用环境。

? 防雨、防雪、防尘、防虫害---箱体密封条采用耐老化、耐化学剂、回弹性强的硅橡胶高性能发泡密封条，能有效防雨、防尘、防止昆虫进入。

? 安全、可靠---箱体门锁结构上采用三点式锁定，门锁采用防水型手动锁（并配有钥匙），弹起式开启手柄，无需外加辅助机构。

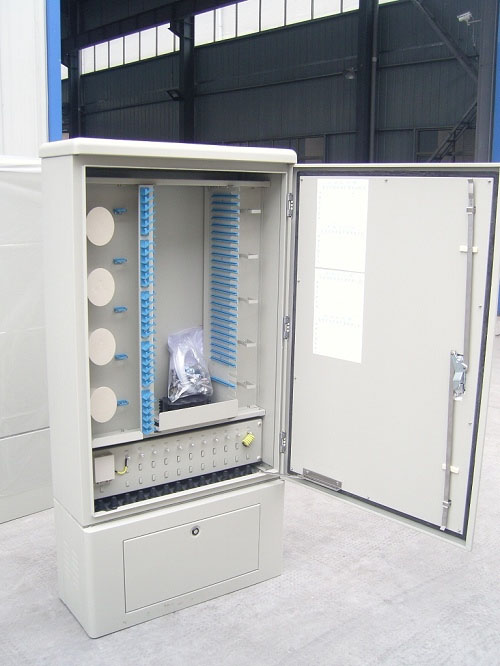

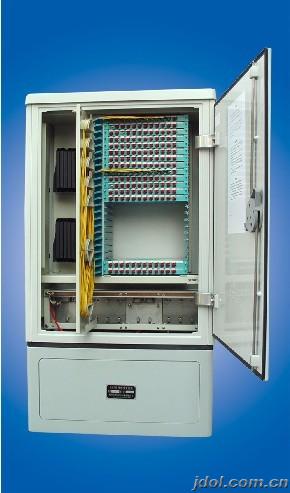

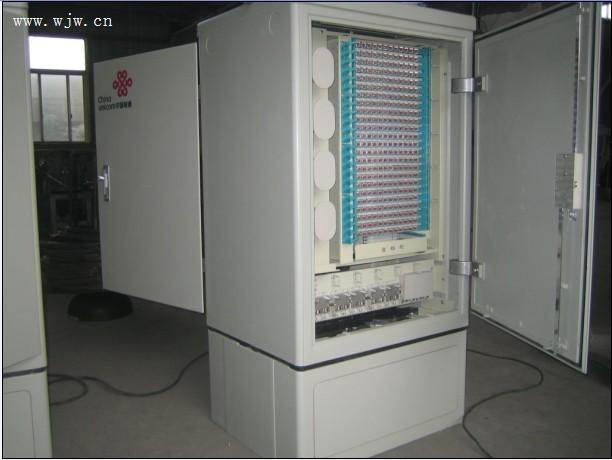

1．3．2 设备特点

1、箱体采用双层结构，内放保温层。表面静电喷塑处理，造型简洁大方，能起到隔热、耐腐蚀、防水作用，密封性能可达IP65级要求。

2、本设备适用于室外落地式安装，配有安装底座。

3、本设备有调线部分、存储部分、直接熔接部分、光缆的开剥、固定、接地等部分组成。

4、调线部分采用抽屉式托盘结构，集熔接、盘储、配线为一体，简单明了，既保证了光纤的曲率半径，又大大简化了工程维护工作量。

5、适配器采用倾斜、卡式安装，操作快捷方便，传输损耗低，避免光传输时可能对眼睛造成的伤害，卡座可安装FC型、SC型、ST型适配器。

6、存储部分可存储多余的跳纤，空间大，盘绕方便，曲率半径大于40mm。

7、直接熔接部分的熔接盘为抽屉式结构，使用简单，操作方便。

8、光缆固定简单牢固，接地保护安全可靠，并可集中导出，操作方便。

9、适用于普通光缆，也适用于带状光缆。

1．4 主要技术性能指标

1.4.1使用条件：环境温度：-40℃～＋60℃；

环境湿度：≤95%（+40℃时）；

大气压力：70kPa～106kPa；

1.4.2连接器衰减（插入、互换、重复）≤0.3db；

1.4.3回波损耗：APC型≥60db，UPC≥50db，PC型≥45dB；

1.4.4连接器插拔耐久性寿命>1000次；

1.4.5箱体防护等级：IP65级；

1.4.6阻燃：符合GB5169.7实验A要求；

1.4.7绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2×10 MΩ/500V（DC）

1.4.8耐电压：接地装置与箱体金工件之间的绝缘电阻不小于3000V（DC）/1min；
