特 点
概述：
适用于光纤到小区、光纤到大楼、
远端模块局及无线基站的中小型配线系统。
主要特性：
订货指南：
名称
型号
外形尺寸
备注
12芯ODF单元箱
3W-12
44×465×270
配一体化盘1个
24芯ODF单元箱
3W-24
88×465×270
配一体化盘2个
48芯ODF单元箱
3W-48
132×465×270
配一体化盘4个
72芯ODF单元箱
3W-72
222×465×270
配一体化盘6个
主要特点：
1.19"标准机箱
2.左、右侧均可进缆，方便操作
3.采用具有限位、定位结构的滑轨，方便模块的挺拔
4.箱体专用门销，开启、关闭便捷
ODF光纤跳纤箱
二、 概述
光纤跳纤箱是19"标准机柜安装机架上用的光纤跳接用单元箱，它安装与操作方便、灵活，可通过挂耳安装位置的调整满足各厂家ODF(宽柜)中安装的扩容需求，可适用于FC、SC两种适配器，终端箱高度4U，满足72芯光纤跳接需求。
ODF光纤配线子架(前安装)
二、 概述
光纤配线子架是19"标准机柜、前安装机架上用的光纤熔配一体化单元箱，它安装与操作方便、灵活。可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。
三、 订购指南
名称
型号
规格（高*宽*深）
容量
备注
光纤配
ODF 光纤配线子架(中安装)
二、 概述
光纤配线子架是19"标准机柜、中安装机架上用的光纤熔配一体化单元箱，它安装与操作方便、灵活。可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。光纤配线子架高度为4U，能满足72芯光纤终端（熔接和配线）需求。
三、 订购指南
名称
型号
规格（高*宽*深）
容量
备注
光纤配线子架
SW72
177*482*123
72芯
4U，19”，中安装
ODF光缆终端箱
二、 概述
量（芯）
72芯机框（个）
2000×860×300
576
8
2200×860×300
648
9
2600×860×300
864
12
光纤配线柜（ODF）
二、 概述
光纤配线柜是一种高密度、大容量、全正面化操作的光缆和光通信设备的配线连接设备。它特别适用于光纤接入网中局端和光分支点采用。可适用于FC、SC、LC、ST四种适配器和带状、束状和非带状光缆。
三、 订购指南
名称
型号
规格（高*宽*深）
容量
备注
光纤配线架
G
容量（芯）
2000×840×300
1
54
648
2200×840×300
1
60
720
2600×840×300
1
72
864
3.3.1 特点及优点
◆ 采用中国电信标准设计，通用性强；
◆ 符合标准：YD/T 778-2006
·
容量大,密度高，2.6米机架满配置864芯；
·
全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；
·
卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既保证了跳纤的弯曲半径，又可避免弧光灼伤人眼
型号
规格
外形尺寸
GPX02B
576D
2000*800*400(MM)
GPX02B
648D
2200*800*400(MM)
GPX02B
864D
2600*800*400(MM)
OMDF光纤总配线架
应用场合：
产品特点：
●型材拼装架,机架高度最高4米，没有拼缝强度高；
产品规格
高度（mm）
宽度（mm）
深度（mm）
线路侧
设备侧
72芯一体化机框
（引入光纤熔接）
72芯终端机框
（引入光纤熔接）
96芯终端面板
（引入光纤熔接）
96芯一体化机框
（引入光纤熔接）
2000
840
800
9个 648芯
9个 648芯
5块 480芯
5块 480芯
2200
840
800
10个 720芯
10个 720芯
6块 576芯
6块 576芯
2600
840
800
12个 864芯
12个 864芯
7块 672芯
7块 672芯
3500
840
900~1100
16个 1152芯
16个 1152芯
10块 960芯
10块 960芯
CT GPX09S型光纤总配线架
适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
产品特点：
●双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
具有光缆固定和保护功能；具有光缆终接功能；调线功能；光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。
（H×W×D）mm
根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。
●可以整体安装出厂，也可散架出厂安装，方便设备运输；
●可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。
●线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
●模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。
●适合设备侧及线路侧不同的配线比需求。
●敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；
●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。
03
28
2020

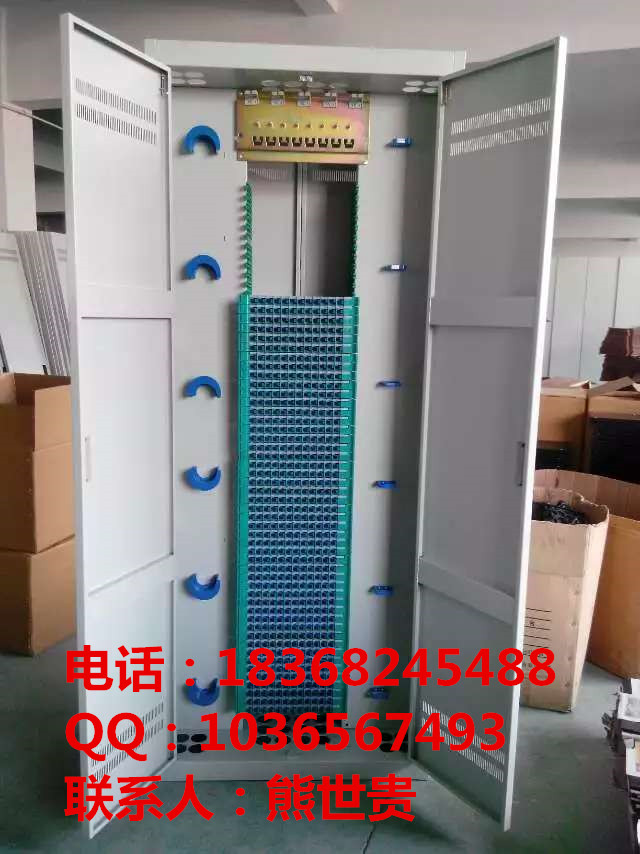

生产销售576芯ODF光纤配线架【光纤配线柜】批发 室内配线架 落地式配线柜 三网合一配线架
来源:[慈溪市启宏通信设备厂]
联系人：熊先生
手机：18368245488
电话：0574-63633786
传真：0574-63633786
QQ：1036567493
Email：2563004487@qq.com
地址：浙江省宁波市慈溪市观海卫福山村后新屋69号
品牌：启宏
价格：1.00
元/台
供应地：浙江省宁波市
产品型号：576芯
