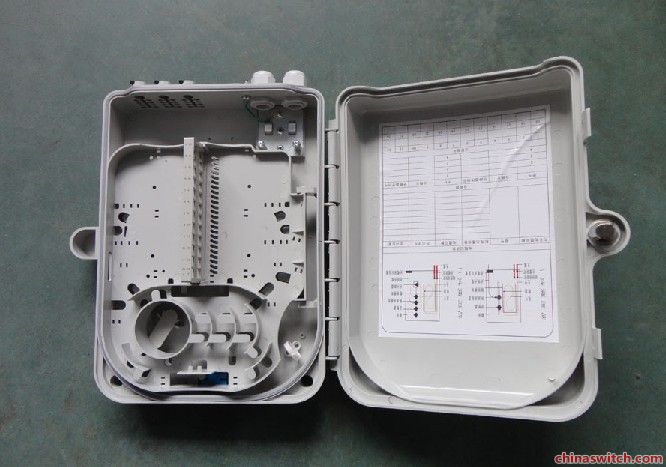

直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。

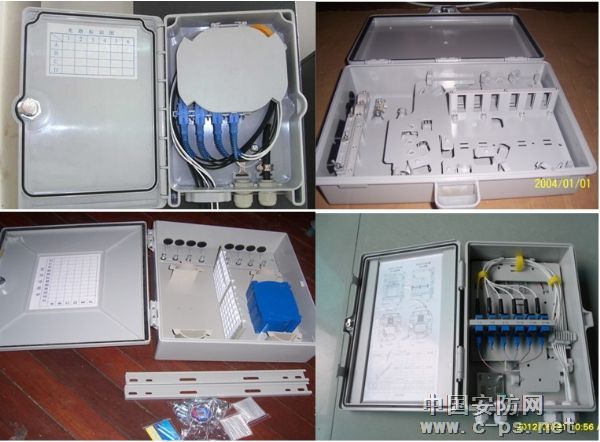

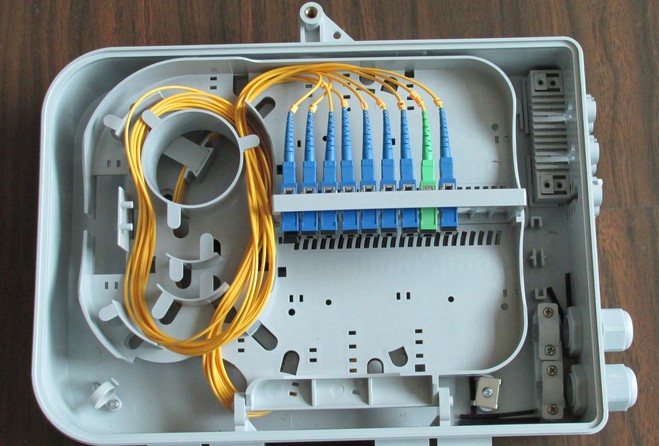

成端型（适配器型）

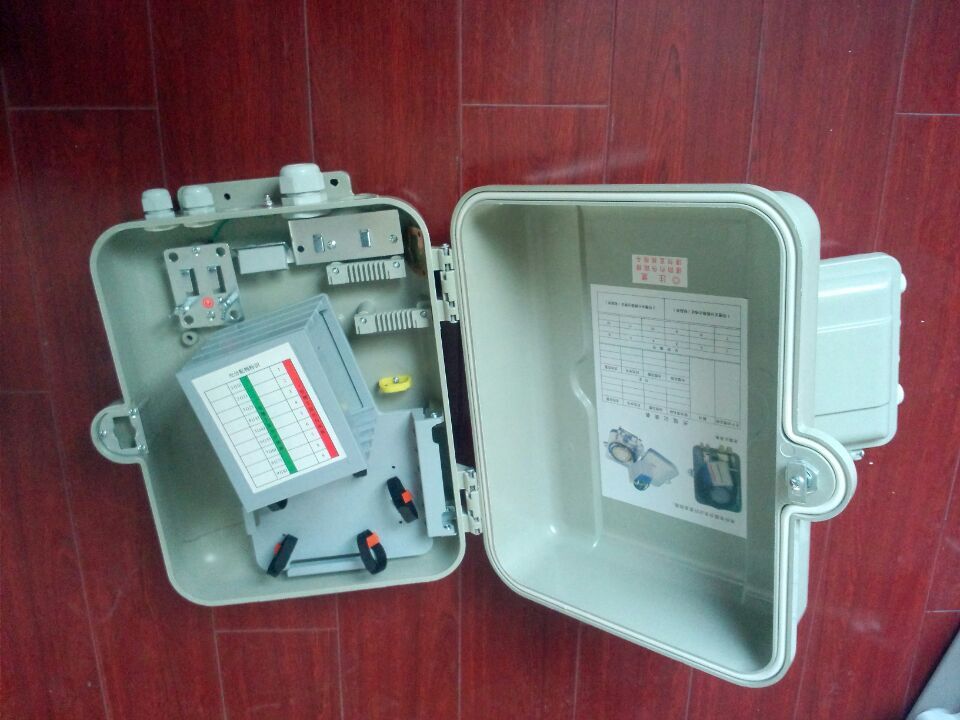

墙挂式抱杆式光分路器配线箱室外型光缆从底部中间进，蝶形光缆左下出，光纤熔接盘在左侧，适配器安装支架在中间，光分路器在右上方，尾纤储纤轮在右下，很好的解决了尾纤和光缆互相交叉重叠，尾纤和光分路器重叠的问题。成端型光分箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。

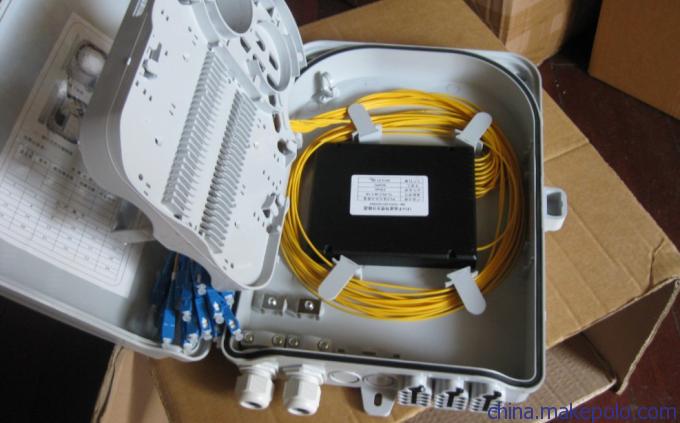

抽拉成端型

室外型光缆从左下进，蝶形光缆左上进，光纤熔接盘在左侧（可旋转开启），光分路器在右侧，适配器安装支架在中间，采用抽拉式。

交接箱型

采用光缆交接箱模式-落地式，适合96-144芯。室外型光缆从下后部进，蝶形光缆从下前部进，熔配一体化光纤熔接盘在中部，光分路器托盘在上部。光分路器托盘按用户需求配置，1/2*16分路器终端托盘占用一个一体化托盘空间，1/2*32分路器终端托盘占用2个一体化托盘空间。

光分路箱的分类：

1) 按安装方式，可分为挂杆式、挂墙式。

2) 按箱体主要材料分类，可分为塑料和金属。

3) 按使用环境分类，可分为室外型和室内型。

主要技术性能指标：

工作温度：-5?C~+40?C(室内型)、-40?C ~+60?C (室外型)

相对湿度：≤85%(+30?C时) (室内型)、≤85%(+30?C时) (室外型)

大气压力：70~106kPa

光纤连接损耗：≤ 0.5dB

插入损耗：≤ 0.2dB

回波损耗≥ 50dB

标称工作波长 ，1310nm，1550nm

机架高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积应大于6mm2。 耐电压水平:接地装置与箱体及机架之间的耐电压不小于3000V (DC)，1min不击穿、无飞弧。
