适用场合：
光纤接入网中主干光缆与配线光缆节点处的接口设备，应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，可以实现光纤的熔接、终端、存储以及调度功能。

产品特点：
●光纤的分配和调度均在正面进行；
●采用抽屉式托盘结构熔接与成端在同一层面操作，施工方便；
●支持过路直熔功能。

产品规格

• 产品用途：监测光缆线路金属外护层、 光缆接头盒组装后的密封防潮性能。
• 绝缘标准：堵头与尾缆均浸水72h，芯线（接线柱）间≥5×104MΩ（DC.500V）;堵头与尾缆均浸水72h，芯线（接线柱）对地≥5×104MΩ（DC.500V）。
• 耐压标准：芯线(接线柱)间介质强度在5000V.DC下2min内不击穿。

综述

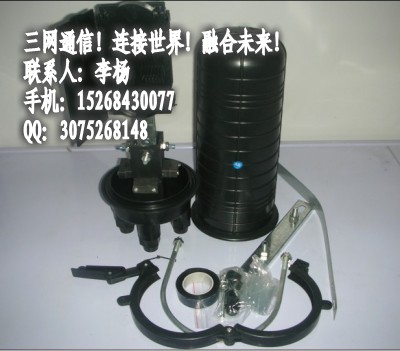

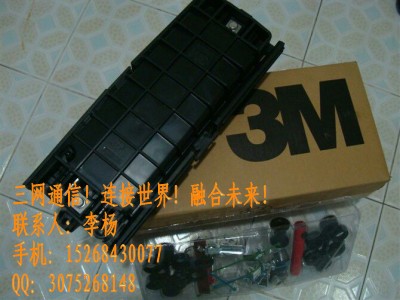

• 室外光缆接头盒用于进出光缆接头盒两端的室外光缆在光缆接头盒内进行配线、熔接、贮纤，适用于光缆直通或分岐二种连接方式，适合于架空、管道人井、直埋等场合应用。
• 与终端盒相比，光缆接头盒有严格的密闭性能要求，应装有密封圈及气门嘴，而作为光缆终端盒使用时，无需装配密封圈和气门嘴。

产品特点：

• 盒体由高工程塑料注塑成形，有良好的抗碱盐腐蚀、耐老化性能，且表面光洁美观，机械结构牢固，具有顽强的抗野外环境的性能，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达IP66。
• 适合于带状光缆与普通光缆，盒体内熔接盘可书页式翻转，并留有足够的光纤盘绕曲率半径与空间，保证任何位置光纤的曲率半径大于30mm（内控40mm),对每根光缆、每根光纤均可分开施工。
• 体积小、容量大、维护方便。
• 盒体内有密封圈，密封性能、防潮性能良好，盒体可反复开启不漏气，并且不需要专用工具，操作简单方便，盒体装有气门嘴，可测量盒体内的密闭程度。（用户需要加装测试用接地柱）
• 提供可靠的光缆固定及光缆加强芯接地保护装置。

工作条件：

• 工作温度：-40℃～+60℃
• 相对湿度：≤95% (+40℃)
• 大气压力：70kPa～106kPa

技术要求

• 密闭性能：盒体封闭后，向内充气到100kPa，浸泡在常温的清水容器中稳定观察15分钟，无气泡逸出。
• 绝缘电阻：金属构件与地之间的绝缘电阻≥2×104MΩ
• 耐压：金属构件与地之间在15kV (DC)/1min的作用下不击穿，无飞弧。
• 光纤盘绕曲率半径：≥30mm（内控40mm)，光纤熔接盘内无附加衰耗。
• 拉伸：能承受≥1000N的轴向拉伸力。
• 寿命：25年
• 其他各项性能要求均符合YD/T814-2004标准要求。

订货指南：

产品描述：

产品名称：SMC光缆交接箱

容量：96芯、144芯、288芯、360芯、576芯等。

箱体喷漆：PANTONG413C

特点：

A、 光缆交接箱体，门锁生久品牌锁。

B、用于光缆交接箱，可配576芯机架。

1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径哀耗低。

2. 设备外缆的处理，尾纤的终接，以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。

C、 外形美观大方，并可与进口箱体媲美。

主要技术指标：

工作温度：-40℃～+60℃。

相对湿度：≤95%（+40℃）。

大气压力：70Kpa～106Kpa。

耐电压水平：≥3000V(DC)1min不击穿、无飞弧。

绝缘电阻：≥2×104MΩ/500V（DC）。

机械强度：与表面垂直的压力大于980N。

密封性能：达到GB4208标准中IP65级要求。

阻燃性能：符合GB5169.7标准中要求。

防护等级：达到IP65级。

使用说明

 一、概述

1、用途

       本设备用于实现主干光缆与分支光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

2、主要特点

2.1 产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料，经高温模压制成，具有优秀的抗腐蚀、耐老化功能，箱体的防护等级达到IP65级，完全适用于室外各种恶劣的工作环境，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。产品外形美观、结构合理。

2.2模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。

          2.3  设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。

2.4 同时适用于普通光缆和带状光缆。

3、主要技术指标

3.1  工作环境             工作温度：-40℃~+60℃

                                     相对温度:   ≤95%(+40℃)

                                     大气压力:    70Kpa~106Kpa

3.2  箱体防护等级达GB4208标准中IP65级要求。

3.3  绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

3.4  耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

3.5  光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。

3.6  光纤连接器回波损耗：     PC型≥40dB       UPC型≥50dB       APC型≥60dB

3.7  光纤连接器插拔耐久寿命>1000次

4、箱体外形尺寸（mm）：见本公司规格明细表

箱体安装尺寸（mm）：见本公司规格明细表

 5、最大容量:   288芯

二、安装

     本设备可以落地安装。

1

1、 落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉,  地

脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。

2、架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。
