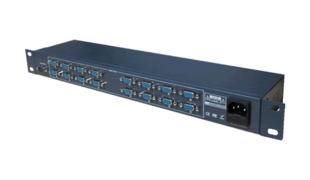

机架式1-16口超高清VGA分配型长线驱动器  -  680MHz广播级-  亮度清晰度补偿
型号:  UB701LD-16
HD-15公头输入,  16个HD-15母头输出,  亮度清晰度补偿,  预加重
680MHz极品广播级带宽,  直流型放大，DDC/DDC2支持,  10-50-120米驱动距离，  1U19”标准安装机架



性能指标

视频驱动带宽：680MHz  @  -3dB
视频驱动增益：6dB  @  全带宽
　　　　　　　6dB  @  0-57MHz,
视频输出回损：小于  -39dB@  10MHz
　　　　　　　小于  -43dB@  10MHz
DDC/DDC2/DD2B支持：VGA8输出
VGA输入接口：HD15针公头
VGA输入信号：0-0.7Vp-p  或  +/-0.7Vp-p  (75欧姆负载)
VGA输入阻抗：75  欧姆
VGA输出接口：16XHD15针母头
VGA输出信号：0-0.7Vp-p  (75欧姆负载)
VGA输出阻抗：75  欧姆
电源供电：12VDC/1A
　　　　　LED电源指示
安装：金属机壳，1U，安装支架，安装孔








产品功能

采用广播级680MHz带宽，4000V/uS极品瞬态响应分播视频驱动
VGA电缆驱动、实时点对点分播长线驱动VGA信号
具有信号6-12dB增益和预加重补偿，确保信号的高保真还原
独家采用地电位隔离电路，确保接收设备无网纹或横纹干扰
即插即用，无需任何操作系统限制，无需输件安装调试
无需TCP/IP设置，无需防火墙、无安全漏洞隐患
行场信号数字整形电路，兼容笔记本电脑或非标准VGA－RGBHV信号
高保真还原VGA信号，系统可进行高达12级串联式级联
内置视频输出端静电浪涌保护、热插拨及地电位差抑制电路
SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
24X7X365  全天侯连续工作，性能稳定可靠
