广播级音视频数据传输业界领军企业


A.专业的视频输入输出隔离抗干扰，彻底消除因采用同类低端产品而出现的图像横纹、斜纹、网纹干扰，消除“地握手”和重复接地干扰。
B.  消除50Hz市电电网与50Hz摄像机  场频差拍形成的由下自上或自上自下缓慢变化的黑白相间滚动粗条纹干扰，从而使图像清澈如初。
C.广电级350MHz高频提升、独立的亮度和清晰度补偿调节及图像轮廓增强电路，具有视频和电源LED指示。
D.专业的1分2口广播级分配，12VDC电源级联输出(可直接为后级终端液晶监示器共用12VDC电源)
E.专业的ESD防护和感应电压(或感应雷击电压)钳位保护
F.工程安装(可挂接和平面固定安装)机壳，磨砂喷漆，消指纹工艺
G.整机超低功耗设计，整机采用12VDC-200mA直流电源(电源外购)，可与后端监视器12VDC共亨。

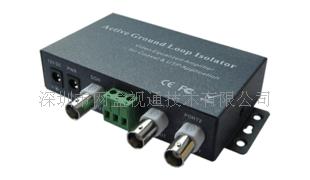

有源视频地回路隔离放大器  -  同轴双绞线双模式输入






单路有源视频隔离放大分配器-1分2口-  同轴双绞线双模式输入


网盒视通原装正品-http://www.utpbox.com
视频地回路隔离放大器1500V输入输出隔离耐压



有源视频隔离放大分配器-1分2＋16口-  同轴双绞线双模式输入



有源视频隔离放大分配器-2分2＋16口-  同轴双绞线双模式输入
有源视频隔离放大分配器-1分4＋32口-  同轴双绞线双模式输入

350MHz广播级视频带宽
电源和视频1分2级联输出
高达1500V输入输出绝缘隔离
亮度、清晰度补偿连续可调
传输距离可达600-1000米  (采用RG59国际电缆)
防电磁干扰金属机壳
+12VDC供电，超低功耗
适用于煤矿和工业隔爆场合

与国外同类产品的绝对竟争优势：

1.350MHz@-3dB广播级视频有源信号放大、地回路隔离滤波

2.  BNC-  镙丝端子输入，兼容同轴与双绞线双模式隔离放大传输

3.  +/-1500V输入输出极限耐压隔离，可工作于对耐压要求苛刻的环境

4.  高达92dB共模噪声抑制和36dB视频信号非线性增益和清晰度补偿

5.  高达880V/uS瞬态响应，独特的视频信号白平衡钳位及宽动态补偿

6.  输入匹配滤波电路，解决无源隔离器与部分红外摄像机不兼容问题

7.  视频-电源LED独立指示，视频亮度和对比度滑动开关和电位器补偿

8.  广播级分配放大，1分2口、1分2+16口和2分4+16口(2口下级级联)

9.  +12VDC/500mA  低压电源供电，提供一路电源环路输出供下级级联

10.  可工作于-45℃至85℃工业级温度，无同类产品常见的温度漂移现象

11.  安装孔金属机壳1分2口、机架式1分2+16口、1分4+32口和2分16口

12.  整机输入输出内置防雷防浪涌保护，可全天侯工作于复杂的工程环境





性能指标

视频驱动带宽：350MHz  @  -3dB
视频驱动增益：12dB  @  全带宽  　连续可调
　　　　　　　12dB  @  3.6-4.43MHz　连续可调
视频平坦度：　5.5至10dB　连续调节　
视频输出回损：小于  -39dB@  1MHz
视频共模抑制：大于90dB
SNR信噪比：　大于78dB
视频输入接口：BNC-F母头
视频输入信号：0-1.2Vp-p  (75欧姆负载)
视频输入阻抗：75  欧姆
视频输出信号：0-2.5Vp-p  (直流钳位+信号)
视频输出接口：BNC-M公头  3个
视频输出阻抗：75  欧姆
音频输入接口：3.5mm立体声音频插座(可选)
音频输出接口：3.5mm立体声音频插座(可选)
音频输入信号：-2.5Vp-p  至+2.5Vp-p(可选)
音频输入阻抗：10k  欧姆(可选)
音频输出阻抗：300/600姆
电源供电：+12V  DC/  500mA
