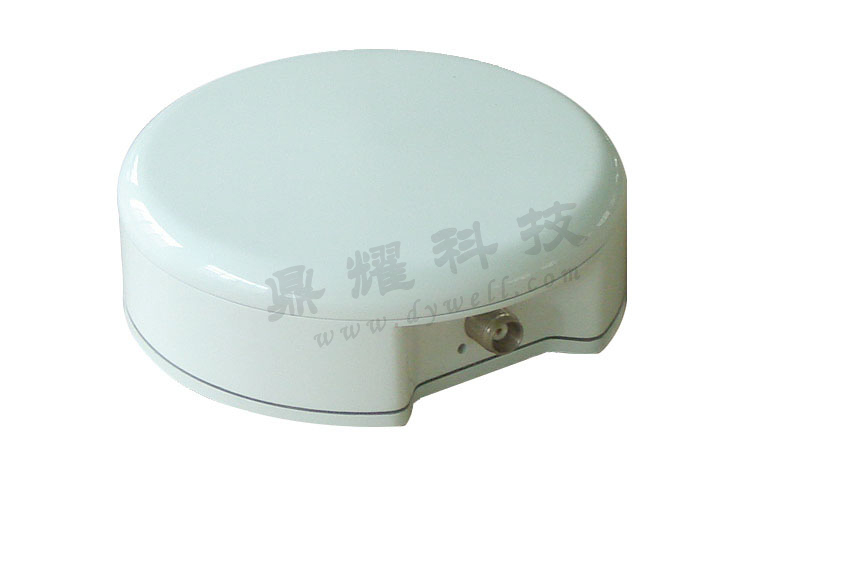

测量型天线  Measurement  Antenna

型号                工作频率
Model            Operating  Frequency    DY-GPSR032P00A        GPS  L1
DY-GABR032P00A      GPS  L1  +BD  B1
    DY-GAGR032P00A      GPS  L1+  GLONASS  L1
DY-GGBR032P00A      GPS  L1+GLONASS  L1+BD  B1
极化方式Polarization    右旋圆极化  Right-Hand  Circular  Polarization
增益Gain(dB)    仰角Elevation  90°    6
    仰角Elevation  20°    ≥0
    仰角Elevation  10°    ≥-3
驻波比VSWR    ≤1.5:1
方向图Pattern    水平Horizontal    全向  Omnidirectional
    垂直Vertical    半球  Hemisphere
轴比Axis  Ratio  (dB)    仰角  Elevation>20°    ≤3
等效相位中心不确定度
Equivalent  phasecenter  uncertainty(mm)    <2
LNA  增益LNA  Gain(dB)    34±2
噪声系数Noise  Figure(dB)    ≤1.２
工作电压Voltage(V)    5±1
工作电流Current(mA)    ≤50
接头形式Connection  Type    SMA-K
工作温度Operation  Temperature(℃)    -40~+70
天线罩材料Radome  Material    改性ABS
天线罩颜色Radome  Color    白色  White
额定风速Rated  wind  velocity(m/s)    60
外形尺寸Dimensions  (mm)    Φ120×25
