产品型号：SG-22

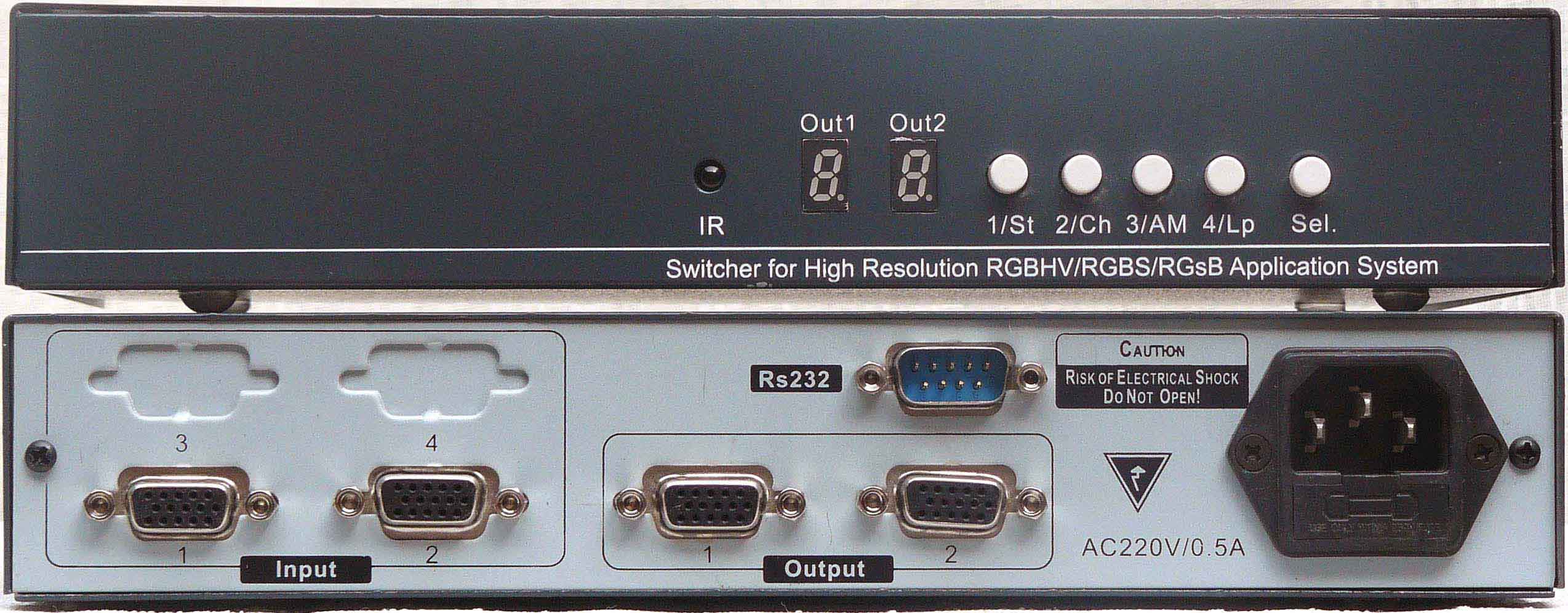

产品名称：VGA  2选2（2进2出VGA切换器）
生产商：弗斯格尔

应用范围
        该产品的每路输出都可从2路VGA（计算机显示器格式）信号源中任意选择2路进行输出，支持面板操作、有信号自动切换模式和PC机远程控制。可用于控制中心、展厅、电化教学、指挥调度系统等场合。

支持功能
            支持2路输入2路输出
            支持RGBHV、RGBS、RGB、RsGB、RGsB和RGBs信号
            350M/150M  Hz视频-3dB带宽
            功率放大，固定0dB输出
            可驱动不低于50m的普通VGA电缆@800×600×60
          支持面板控制、RS232远程控制或IR遥控控制
            输出1支持有信号自动切换
            输出1支持输入1有信号优先切换
            输出1支持自动循环切换
            输出1支持手动切换模式
            允许用户在1～99之间任意选择循环切换的时间间隔
            输出2可选跟随输出1模式或独立模式
        可选兼容EXTRON的协议格式或FORTHGOER的协议格式
        可选特制耳朵上机柜
        180V～240V交流供电
性能参数
【RGB通道】
      1    输入/输出：    2路输入2路输出
2    信号类型：    RGBHV、RGBS、RGB、RsGB、RGsB和RGBs
3    电平范围(不带偏移)  ：    0.4  VP-P～2.0  VP-P    典型值1VP-P
4    偶合方式：    直流偶合
5    介入增益：    0dB
6    -3dB带宽：    >350M/150M  Hz
7    输入输出阻抗：    75  Ω±1Ω
8    最大直流偏移：    0.5V
【HV通道】
1    输入/输出：    2路输入2路输出
2    信号类型：    TTL
3    输入阻抗：    510  Ω±5Ω
4    输出阻抗：    高阻
【其他】
1    输入连接器：    DB15  Female型
2    输出连接器：    DB15  Female型
3    IR有效距离：    15米（无遮挡）
4    串口连接器    DB9  male型
5    串口波特率（b/s）：    1200、2400、4800、9600、19200可选
6    串口协议：    8bit  无校验
7    通讯协议：    兼容EXTRON格式或FORTHGOER格式
8    电源：    AC180～240V  50Hz
9    最大功耗：    <5W
10    工作温度    0°C～40°C
11    贮存温度：    -20°C～85°C
12    外形尺寸：    240mm  ×  150mm  ×  44mm
