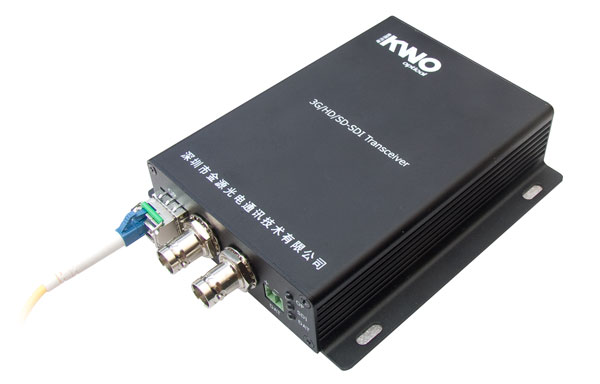

3G/HD/SD-SDI  Transceiver/高清光端机
1、产品简介
该HD-SDI  光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps  到2.97Gbps,  系统支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M  标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级和
广电产品相关标准要求.
2、性能特点
?  在单纤上传  1  路单向\双向3G-SDI  信号
?  工作范围从  19.4Mb/s  到  2.97Gb/s
?  用于  SMPTE  424M  (2.97Gb/s)的时钟恢复
?  自动适应  SDI  143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps  速率
?  支持  SMPTE  424M  (2.97Gb/s),SMPTE  344M  (540Mb/s)、M2S  和  DVB-ASI(270Mb/s)
标准
?  输出光波长范围为  1310nm、1550nm  和高达16  种CWDM  波长(ITU-T  G.694.2  兼容)
?  100m  自动电缆均衡，适用所有在  2.97Gb/s  以下的速率（Belden  1694A）
?  LED  状态指示灯对关键的参数进行监视
?  可选的网管系统
?  支持热插拔
?  可提供独立式、1U  机架式、2.5U  机架式和4U  机架式安装
3、规格参数
?  串行电视  BNC  输入
?  电视信号标准：SMPTE424M,  292M,  259M,  297M,  305M,  310M,  M2S,  DVB-ASI,  VB-SSI
和其它的  Telecom/Datacom  速率（19.4Mb/s  -  2.97Gb/s）
?  输入数目：1  路
?  反射损耗：>15DB
?  均衡：0-100m  /  2.97Gb/s  连接器：75Ω  BNC
光输出
?  输出数量:1  ;  线缆传输类型:单模单纤（多模可选）
?  工作波长:1310nm  /1550nm  ;  反射损失:>  15dB
?  抖动:<  0.2UI  ;  连接器:LC/FC/PC  （SC/PC  可选）
?  串行电视  BNC  输出(EO/OE)  与输入同  输出数量:接收端2  路输出
?  信号电平:800mV  标称  上升/下降时间:200ps  标称
?  过冲:<  10%  振幅  反射损耗:>  15dB
?  抖动:<  0.2UI  连接器:75Ω  BNC
电气指标
?  工作温度:0℃～＋50℃  电压  1A/12VDC
?  功率  12  W
?  EMI/RFI  符合  FCC  Part  15  Class  A,  EU  EMC  指标
?  平均无故障工作时间  ﹥100000  小时
4、应用场合
电视演播  现场转播  高清安防监控  高清视频会议
