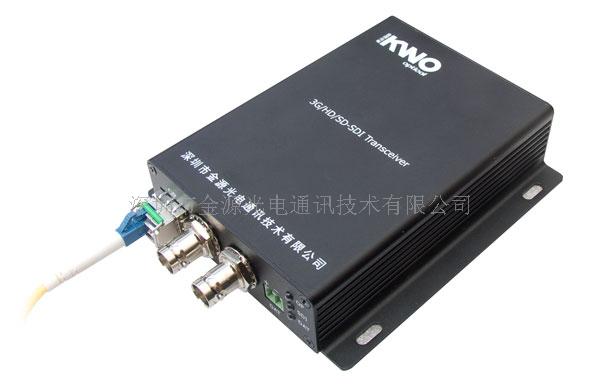

3G/HD/SD-SDI-SDI光端机
1、产品介绍：
可在单纤上传1路单向或双向3G/HD/SD-SDI-SDI信号,可同时支持一路RS232/RS485数据
工作范围从19.4Mb/s  到  2.97Gb/s
用于SMPTE  292M  (1.485Gb/s)的时钟恢复
支持所有的SMPTE  259M  的标准，工作于143Mb/s  -  360Mb/s
支持SMPTE  305M  (SDTi)、SMPTE  310M  (19.4Mb/s)、SMPTE  344M  (540Mb/s)、M2S  和  DVB-ASI(270Mb/s)标准
输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T  G.694.2  兼容)
120m自动电缆均衡，适用所有在  2.97  Gb/s以下的速率(Belden  1694A)
LED状态指示灯对关键的参数进行监视
支持热插拔
可提供独立式、1U机架式和4U机架式安装
2、规格参数
串行电视  BNC  输入
电视信号标准：SMPTE  424M,292M,  259M,  297M,  305M,  310M,  M2S,  DVB-ASI,  DVB-SSI  和其它的  Telecom/Datacom  速率(19.4Mb/s  -  2.97Gb/s)
输入数目：1  路
反射损耗：>15DB
均衡：>100M@2970Mbps，Belden  1694A电缆
>200m@1485Mbps，Belden  1694A电缆
>350m@270Mbps，Belden  1694A电缆
连接器：75Ω  BNC

光输出
输出数量:1
线缆传输类型:单模单纤(多模可选)
工作波长:1310nm  /1550nm
反射损失:>  15dB
抖动:<  0.2UI
连接器:FC/PC  (SC/PC可选)

串行电视  BNC  输出(EO/OE)  与输入同
输出数量:接收端2路输出
信号电平:800mV  标称
上升/下降时间:200ps  标称
过冲:<  10%  振幅
反射损耗:>  15dB
抖动:<  0.2UI
连接器:75Ω  BNC

电气指标
工作温度:0℃～＋50℃
电压  1A@12VDC
功率  12  W
EMI/RFI  符合  FCC  Part  15  Class  A,  EU  EMC  指标
平均无故障工作时间  ﹥100000小时

3、应用场合
电视演播  现场转播  高清安防监控  高清视频会议
