概述
IDM-240TV集中型综合业务复用设备是我公司为用户开发设计的一种模块化的多业务数字接入设备。该系列设备可通过各种接口卡，将话音、数据、图像等信号汇集在标准的2M接口内，通过时分复用技术将2M信号、视频信号、透传E1信号以及线速100M以太网信号复用在1.25G的光传输通道中传输，延伸到各用户区域，起到代替偏远小局，实现越界放号，缓建交换局的作用；或者在市区内解决双绞线在频带与传输距离的制约，使交换局的服务范围加大。
产品特性
      支持40路单向视频和40路双向高保真音频；
      兼容PAL、NTSC、SECAM等视频制式；
      支持80路透传E1；
      2块PRU盘1+1互备份；
      集中型综合业务光传输设备，最多可对应10个远端站点；

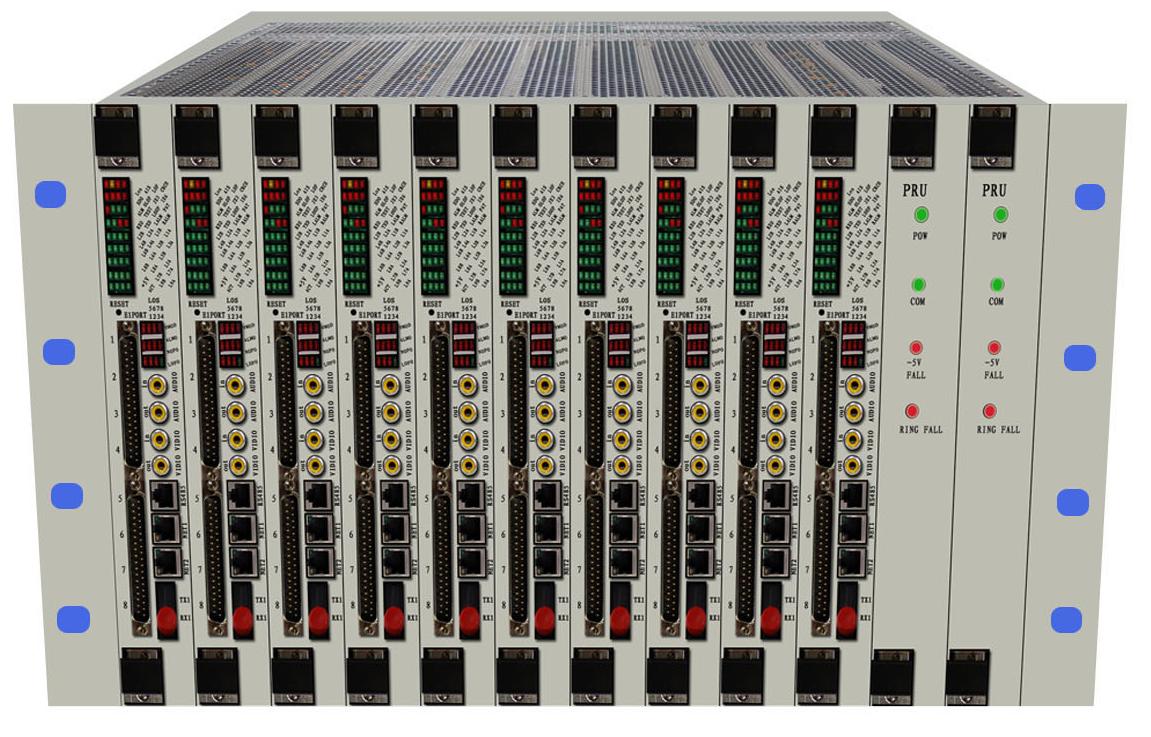

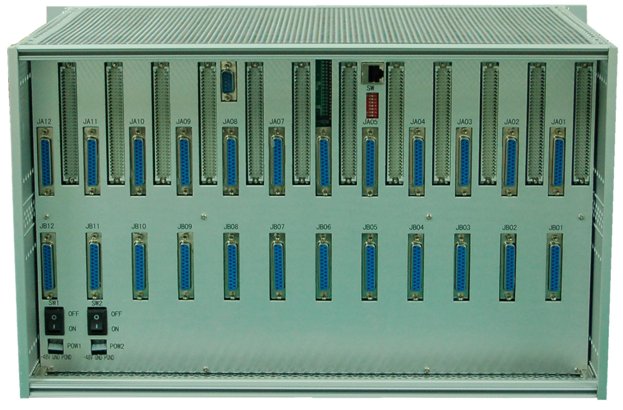

      采用19英寸6U标准机箱，主板与业务小卡分离式结构；
      每块USER盘提供4路实时无损视频、4路高保真音频；
      每块USER盘提供1组1.25G的光接口、2路共享线速100M以太网等；
      每个USER盘可以提供标准定义的19个用户接口，可以任意配置20多种接口卡；
      扩展性强，可配置语音接口卡，如FXS、FXO、热线电话卡、磁石电话卡、EM2/4线等；数据业务卡，如V.24、V.35等；
      具有完备的告警功能和强大的网管功能，可在线实时监控。
技术规格
光接口
接口类型    FC(可定制SC等)    光纤模式    单模(可选多模)
接收机收/发速率    1.25G  bps  /1.25G  bps    接收机收/发波长    1310nm/1550nm
发射机收/发速率    1.25G  bps  /1.25G  bps    发射机收/发波长    1550nm/1310nm
发光功率    -9~-1dBm    接收机灵敏度    优于-21dBm(1310nm)
传输距离    20Km，可选装远距离光模块实现更远距离的光纤传输。
视频
接口类型    BNC    亮度非线性    <3%
视频采样位宽    8bit    视频带宽    0Hz~6.5MHz
微分相位(DP)    <0.7o    微分增益(DG)    <0.7%
输入过载电压    1.5VP-P(典型值)    输入/输出电压    1VP-P(典型值)
输入/输出阻抗    75Ω(非平衡)    视频信噪比    ≥70dB(加权)
以太网
接口类型    RJ-45      传输速率    10M/100M自适应
标准协议    支持IEEE802.3    工作方式    全/半双工/自适应
FXO/FXS接口
音频范围    300Hz~3400Hz    压缩率    ITU  G.711中A律
阻抗    三元复式阻抗200Ω+560Ω//0.1μF    环路电流    25mA/路
高保真
接口类型    RJ45    音频采样位宽    24bit
输入/输出阻抗    ADC:100KΩ/DAC:10KΩ    输入/输出电压    1.5VP-P(典型值)
音频采样频率    32KHz    音频信噪比    ≥90dB
音频带宽    20Hz~20KHz    总谐波失真    <1%
数据
接口类型    RJ-45
数据类型    RS-232、RS422(4线制)、RS485(2线制)
电源及功耗
供电方式    AC220V/DC-  48V
整机功耗    ≤40W
环境条件
工作温度    -15  oC  ~+65oC    储存温度    -25oC~+75oC
工业级    -40oC~  +85  oC    相对湿度    0~95%（无凝结）
产品尺寸
长度×深度×高度    440×230×270  (mm)
