概述

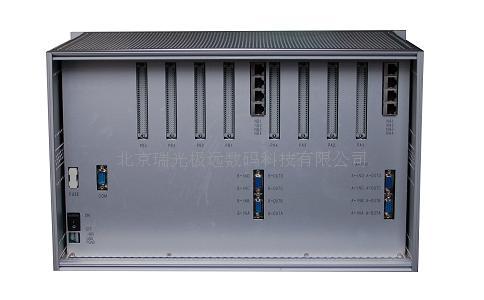

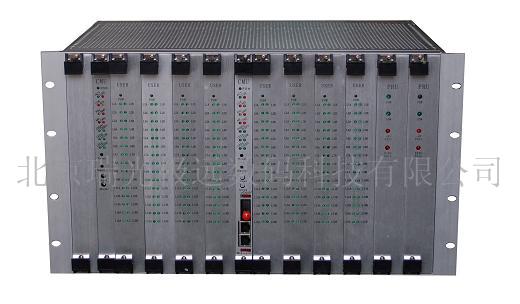

IDM-240综合业务交叉复用设备是一个功能强大且稳定可靠的通信平台，可将248路业务分配在8组E1方向上传输，实现128×128全时隙无阻塞交叉处理。可提供13个盘位：2个4E1中心管理盘（CMU）、8个业务盘（USER）、2个电源铃流盘（PRU、RPRU）、1个多功能扩展盘。IDM-240采用19英寸、6U，集中式、前面板插拔式机框，适合标准机架、台式安装。可以和IDM系列任意一款设备组成点对点、星型、链型、环型等多种网络结构
IDM-240N基于IDM-240，为每个CMU盘配置1个高速光口、4组透传E1接口、2组实现物理隔离的100M以太网接口。整机提供2组光方向，248路综合业务。
主要特点
      集E1传输、光传输、以太网传输、PCM综合复用功能于一体；
      提供多种业务插盘，业务配置灵活；
      提供业务插槽，支持20多种248路语音数据业务；
      完善的用户端口测试、环回测试；

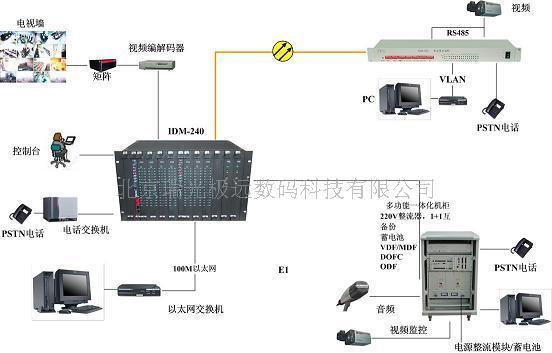

      支持任意网络拓扑结构；
      统一网管功能、完善的声光告警；
      双电源互备份持续供电；
技术指标
光接口
接口类型    FC(可定制SC等)    光纤模式    单模(可选多模)
光纤速率    155Mbps±50ppm    波长    1310nm
发光功率    -2～-11dBm    接收动态范围    优于-36dBm
传输距离    20Km，可选装远距离光模块实现更远距离的光纤传输。
E1接口
码速率    2048Kbps    码型    HDB3
标准协议    支持ITU-T  G.703    阻抗    75Ω/120Ω
帧结构    PCM30/31    信令    随路信令
以太网
接口类型    RJ-45      传输速率    10M/100M自适应
标准协议    支持IEEE802.3    工作方式    全/半双工/自适应
FXO、FXS
压缩率    ITU  G.711中A律    音频范围    300Hz~3400Hz
输入/输出阻抗    200Ω+560Ω//0.1μF    环路电流    25mA/路
EM2/4线
压缩率    ITU  G.711中A律    音频范围    300Hz―3400Hz
阻抗    平衡600Ω    回波损耗    不低于18dB
V.24
传输速率    异步≤9600bps/同步64Kbps    电气特点    符合CCITT  V.28协议
V.35
传输速率    N×64Kbps（N=1~30）    电气特点    符合ITU-T  V.35建议
同向64K
码型      G.703标准    码速率    64Kbps±100ppm
阻抗    平衡120Ω    全面符合ITU的G.703建议标准
环境条件
工作温度    -15  oC  ~+65oC    储存温度    -25oC~+75oC
工业级    -40oC~  +85  oC    相对湿度    0~95%（无凝结）
产品尺寸、重量及功耗
长×深×高    482*  280  *  266  （mm）
重量（最大配置）    17Kg    功耗（最大配置）    小于150W
