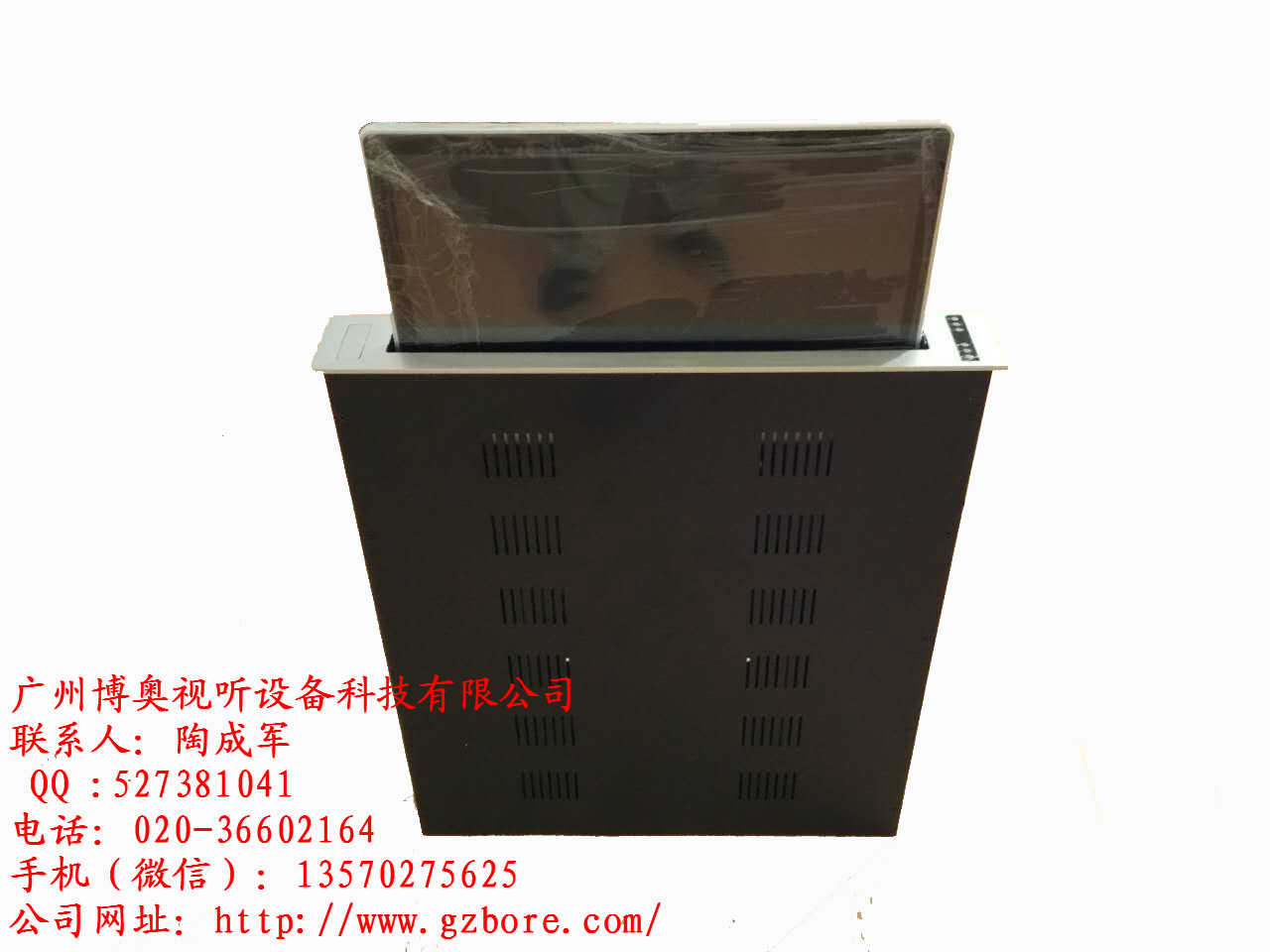

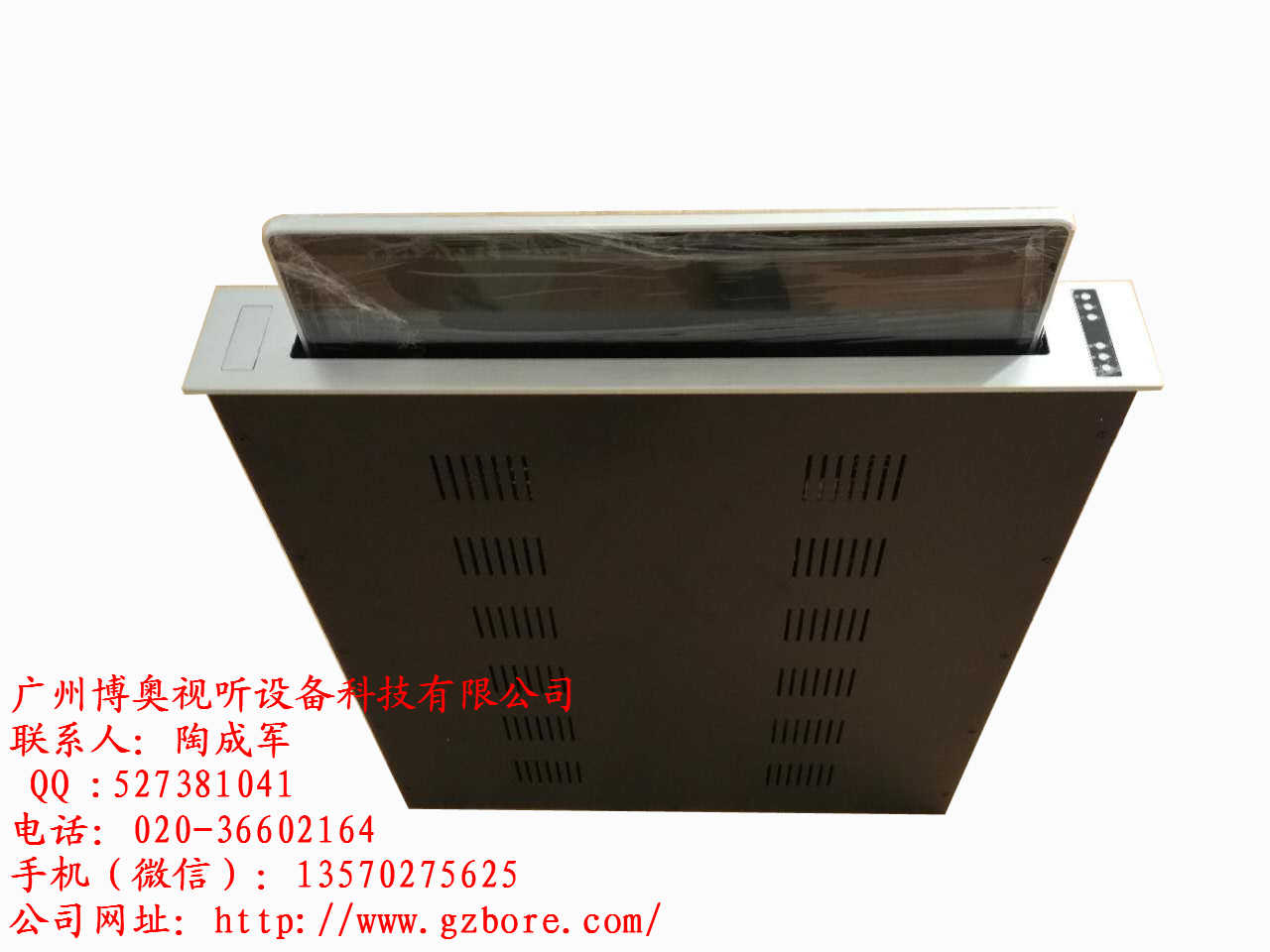

液晶屏升降器 液晶屏翻转器 翻转电脑桌 液晶屏升降一体机 产 品：液晶屏升降一体机 型 号：广州博奥18.4 规 格：540*90*6 品 牌：广州博奥 液晶屏升降一体机 详细说明 广州博奥2系列液晶屏电动升降器主要应用于各种高档会议厅，交易厅，高级多媒体网络系统，无纸化会议系统，监控系统，查询系统，高档办公场所等。使用遍及政府、军队、公安、邮电、交通、航天、银行、铁路、水利、电力、证劵、防汛、石油、化工、金融、学校、医院、企业等各行各业； 产品本身内置LED显示屏，超薄机身和铝合金精拉丝氧化面板结构，齿合式直线导轨传动方式，机械防夹手设计，一体化机身防护， 外观无螺丝，产品使用安全可靠，美观大方。外置VGA、DVI、HDMI等多重信号接口和RS232/485控制接口，产品在启动时，液晶显示屏升降器从广州博奥电动翻转桌｜广州博奥视听设备科技有限公司箱体内部升出桌面并自动为显示屏供电，产品设有智能仰角0-30°可调节角度功能，满足各个人群的显示屏仰角使用需要。当产品使用完成需要关闭时，显示屏自动返回升降隐藏于箱体内部并自动断开显示屏电源，起到保护显示屏并节约用电的作用。产品具有防盗、防尘、和保持桌面平整清洁，会议场所整齐有序等功能。本系列产品可按客户要求定制！ 产品特性： ★结构精细灵巧，实用性强； ★超薄苹果外形结构，时尚潮流； ★内置LEDA规无点液晶显示屏，显示安全、可靠； ★显示屏幕采用玻璃防尘、防手印； ★一体化机身防护，机械防夹手设计； ★多重信号输入，使用更灵活； ★手控、遥控、集控、中控等多种控制方博奥液晶屏翻转器式； ★超大仰角，显示、触摸两不误； ★齿合式直线导轨传动，静音效果超好； ★箱体表面无螺丝设计结构，安装方便，操作简单； 参数要求：（未注单位：mm） 产品型号 面板尺寸 升降口尺寸 箱体尺寸 桌面开孔尺寸 L1xW1xH1 L2xW2 L3xW3xH3 L4xW4xH4 L5xW5 S2-LED-V2.0-15.6 472x90x6 486x30 458x82x500 474x92x6 462x86 S2-LED-V2.0-190 540x90x6 454x30 525x82x570 542x92x6 529x86 安装方法： 本机镶广州博奥电动翻转桌｜广州博奥视听设备科技有限公司嵌在高级写字桌内，连接所需要的功能接口即可使用！ 无线遥控控制：如下图所示 遥控器控制码说明： 采用无线控制，遥控没有方向局限性；频率为315MHz，有效遥控控制距离为空旷约120米，隔墙约30-50米，可同步控制多台液晶屏升降器。 遥控器与升降器信号连接上码与清码； 1、 上电学码，指的是升降器在上电6秒内按遥控学码键上码； 2、 同时按住面板上的手动控制按钮“上升”和“暂停”键5秒内按遥控学码键上码； 3、 如果一次上码不成功，请按上述条件重复进行操作；博奥液晶屏翻转器 4、 如有疑问请致电我们的售后服务技术人员； 中央控制系统的应用： 控制代码的读取 软件上的所有分组是无效的，第五组才是所有分组控制。 1、 软件出厂时有一个默认的可控制上行下行的16进制集控代码 FF 10 11 00 DD 全升 FF 10 11 00 CC 全停 FF 10 11 00 CC 全降 2、 设置参数：波特率：2400 数据位：8 奇偶校验：N 停止位：1 3、 可支持中控Rs232和Rs485端口； 4、 串口针脚焊接为2脚/5脚； 5、 针脚定义为2正5负； 6、 235交叉线：2接3，3接2，广州博奥翻转会议桌5接5； 7、 中控可上电学码。 分组代码的读取： 1、 翻转器与电脑的控制线连接好，各参数都设置好； 2、 打开软件选择好分组号； 3、 翻转器上电5秒钟内点击软件上的学习键即可学码成功； 4、 软件可以控制后就可以点击快思通图标进入代码表，找到你所学到的该组代码。 清码复位： 按住手控按键的停止键5秒钟松开再轻触一下停止键即可复位。 控制接线方式： 1、 电脑软件Rs485控制：加串口转换器，Rs232转Rs485，转换器出来用2、5通线连接翻转器。 2、 电脑软件Rs232控制：加交叉线，2、3交叉，5直通。电脑COM口与第一台设备连接用交叉线，之后的每台广州博奥翻转会议桌设备连接的线为直通线。 3、 中控Rs485控制：直接用2、5直通线连接翻转器。 4、 中控Rs232控制：加交叉线，2、3交叉，5直通。中控COM口与第一台设备连接用交叉线，之后的每台设备连接的线为直通线。 故障及排除： 电动升降器发生故障需检查原因时，应首先致电本公司专业售后服务技术人员，由本公司专业技术人员指导检查维修。 常见问题： 1、 检查AC电源终端进线是否有电，电压是否正常，如果没有则应检查供电线路。 2、 如果电源正常请检查按钮连线是否有松脱，熔断器有无烧断，检查上行程和下行程开关线是否松脱。 3、 升降器处于上端不能下行，请检广州博奥电动升降桌查行程开关是否有效。 4、 按上行或下行按钮都不能运行，但听到振动声音，且声音较弱。这样的情况应该是电机（马达）损坏了，这时电机会严重发热，应立即断开电源等待我们的技术人员安排维修。 附录：液晶显示屏升降器通讯协议（由厂方提供） 注：RS485接口的DB9头4脚为A，6脚为B。产品规格参数均以实物为准！
