产品概述

ANT1012（TRVVP）为中速双护套总屏蔽高柔性拖链电缆，在 ANT1002 单护套 TRVVP 基础上增加挤压式内护套结构，循环弯曲寿命≥500 万次，导体长期工作温度 70℃，额定电压 300/500V。内护套隔离缆芯与屏蔽编织层，避免屏蔽丝刺穿绝缘，提升机械防护与抗疲劳性能；镀锡铜编织总屏蔽实现 EMC 电磁兼容，用于自动化设备动力、控制信号传输，适配有油污、机械磨损较大、电磁干扰较强的干燥、潮湿室内工业工况上海埃因。

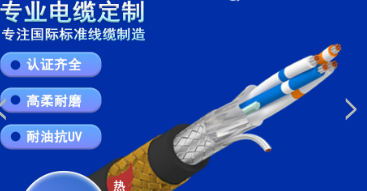

产品结构（由内向外）

1. 导体：高纯裸铜，DIN VDE 0295 / IEC 60228 第 6 类超细精绞软导体，单丝极细，抗往复弯折，降低断芯风险上海埃因。
2. 芯线绝缘：PVC?J?70?001（7088B）柔性 PVC 绝缘，耐 70℃，抗疲劳不开裂上海埃因。
3. 芯线标识：5 芯及以下彩色分色；5 芯以上黑色线芯白色数字印字，标配黄绿保护地线，符合 DIN47100 标准，支持客户定制标识上海埃因。
4. 成缆结构：芯线＜10 芯采用短节距分层绞合；≥11 芯采用二次复绞，搭配缓冲填充、无纺布绕包，释放运动应力，保障电缆圆整度，减少内部摩擦损伤上海埃因。
5. 内护套：改性柔性 PVC 挤压内护套，完整包裹成缆缆芯，隔绝缆芯与外部屏蔽层，防止编织铜丝刺破线芯绝缘，提升电缆抗挤压、抗剪切能力上海埃因。
6. 屏蔽层：镀锡铜丝编织总屏蔽，编织密度≥80%，有效抑制变频器、伺服电机带来的电磁干扰，保障信号稳定传输上海埃因。
7. 外护套：DQPVC?H?70?002（B?70A）改性柔性 PVC 护套；标准黑色 RAL9005，可选灰色 RAL7001、橙色 RAL2004，耐磨、耐机床轻微油污、抗撕裂上海埃因。

主要电气 & 机械参数

• 额定电压：≥0.75mm2：300/500V；≤0.5mm2：300/300V
• 测试电压：2000V AC（5min 不击穿）
• 导体工作温度：+70℃
• 使用温度：移动敷设?10℃ ~ +70℃；固定敷设?30℃ ~ +70℃
• 弯曲寿命：≥500 万次往复弯曲循环
• 最大运动速度：3m/s
• 最小弯曲半径：移动敷设 7.5× 电缆外径；固定敷设 5× 电缆外径
• 阻燃：EN 60332?1?2 单根阻燃；符合 RoHS 环保，具备 CE 认证。

产品特点

• 6 类超细导体 + 短节距复绞工艺，500 万次拖链弯曲寿命，适配中速连续往复运动；
• 双护套结构：挤压式内护套隔离缆芯与屏蔽网，杜绝屏蔽丝割伤绝缘，抗挤压、抗磨损能力显著优于普通单护套 TRVVP；
• 高密度镀锡铜编织总屏蔽，优异 EMC 抗干扰，抵御伺服、变频器电磁噪声；
• PVC 绝缘护套，柔韧性佳，耐受机床切削液、轻度机油；
• 适合工况恶劣、机械应力大的拖链环境，支持多芯多截面定制。

典型应用场景

数控机床、加工中心、桁架机械手、伺服控制系统、自动化流水线、输送设备；用于拖链内部动力、控制信号传输；适用于油污较多、机械磨损大、电磁干扰较强的室内工况。

备注：ANT1012 为双护套 TRVVP，对比 ANT1002（单护套 TRVVP），核心差异为增加挤压 PVC 内护套，防护等级更高，适合恶劣机械应力工况上海埃因。
