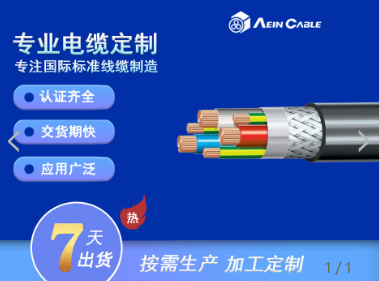

LSZH 低烟无卤伺服线 双层屏蔽 0.6/1kV CE  低烟无卤伺服电缆  3+3 对称伺服电缆  0.6/1kV 阻燃工业线

当前位置: 首页> 电工电气、照明> 电线、电缆> 其他电线、电缆
来源:[上海埃因电线电缆有限公司]
联系人：李先生
手机：19108291615
电话：021-37592588
传真：021-37592588
QQ：3040220194
Email：lijie@aein-cable.com
地址：上海上海市奉贤区奉村路333号
品牌：埃因电缆
价格：面议 元/
供应地：上海上海市
产品型号：SERVO-LSZH

一、产品简介

SERVO-LSZH-2XSL (ST) CHK 是高安全等级双层屏蔽低烟无卤伺服变频专用电缆，采用行业先进 3+3 对称芯线结构，接地导体均匀分布，大幅降低电机轴电流、杜绝轴承电蚀磨损；内部铝塑 100% 纵包 + 外层镀锡铜编织双层屏蔽，完美满足 EMC 电磁兼容，隔绝变频器 PWM 脉冲、焊机杂波干扰，伺服定位零漂移。
绝缘采用 XLPE 低电容材料，长线传输无信号畸变；外护套为 LSZH 低烟无卤阻燃材质，起火时烟雾稀薄、无卤毒腐蚀性气体，保障密闭 / 人员密集场所疏散与设备安全；耐温 - 40~90℃，耐油抗 UV，支持干燥 / 潮湿室内、遮蔽室外布线，适配固定敷设与设备小幅往复移动；全系列通过 CE、RoHS、低烟无卤、阻燃全套欧标认证，是轨道交通、医疗设备、商业综合体、人防工程等高消防标准自动化设备配套线缆，可定制芯数、截面、护套颜色。

二、细分应用场景 + 选型区分

? 核心适配行业设备

  1. 轨道交通地铁 / 隧道：隧道风机、门机、变频驱动控制柜布线（强制低烟无卤消防规范）；
  2. 医院手术室、医疗自动化设备：密闭洁净空间，火灾零毒烟要求；
  3. 商场、写字楼、人防工程：中央空调、智能输送、消防联动伺服系统；
  4. 数控、注塑、包装自动化产线：多变频高干扰车间，兼顾环保阻燃；
  5. 出口欧美成套设备：CE、无卤阻燃全套资质，海关整机检测一次通过。

?? 使用环境规范

允许：干燥 / 潮湿车间、吊顶桥架、遮蔽户外、设备小幅往复移动；
禁止：地下直埋、强酸强碱长期浸泡、高速长行程拖链拖拽（高频拖链选用 AC-FLEX PUR 系列）。

?? 选型区分建议

  1. 普通机床、预算有限、无消防要求：选 SERVO-PVC-8577P PVC 伺服线；
  2. 冷库 / 重度油污、高频拖链：AC-FLEX913 PUR 对绞拖缆；
  3. 医院 / 地铁 / 商超、强制低烟无卤消防、多变频干扰：必选本款 SERVO-LSZH-2XSL (ST) CHK。

三、分层产品结构

表格
结构层级 材质 & 执行标准 核心功能说明
导体 裸无氧铜，IEC60228 Class5 多股精绞 高柔耐小幅弯折，导电稳定发热低，载流匹配全功率伺服电机
芯绝缘 XLPE 交联聚乙烯低电容绝缘 耐变频瞬时脉冲电压，降低线间耦合损耗，延长布线距离
芯线排布 3+3 对称同心绞合，地线均匀分布 平衡高频谐波，抑制电机轴电流，减少轴承损耗
芯标识 VDE0293 标准，彩色区分，标配黄绿 G 接地芯 装配检修快速区分动力回路，不易接错短路
内层屏蔽 铝塑复合带 100% 纵包（ST 结构） 全覆盖隔绝线间串扰，抗扭转不易开裂，屏蔽无死角
外层屏蔽 镀锡铜编织网，高覆盖率 阻隔外部变频器、焊机电磁辐射，双向 EMC 防护
外护套 LSZH 低烟无卤阻燃复合物 RAL9005 黑色 阻燃 IEC60332-1-2；低烟无卤 IEC60754/61034；耐油抗 UV、低温不脆裂
线缆印字 AEIN SERVO-LSZH-2XSL (ST) CHK 0.6/1kV CE 连续米标 外贸、第三方检测直接核验型号与全套合规资质

四、标准化电气机械参数

表格
参数分类 标准数值 工程实用解读
额定电压 Uo/U：0.6/1kV 适配 220/380V 全功率伺服变频驱动系统
耐压测试 3.5kV/5min 不击穿 耐受变频瞬时高压脉冲，杜绝绝缘击穿漏电
20℃绝缘电阻 ≥20 MΩ·km 绝缘性能优异，长期使用不衰减、无漏电隐患
工作温度（固定） -40℃ ~ +90℃ 北方低温车间、密闭高温吊顶稳定运行
工作温度（移动） -15℃ ~ +90℃ 设备滑台小幅往复不发硬、不开裂
短路耐受温度 +160℃短时 突发短路不易熔化击穿，提升设备安全
固定最小弯曲半径 ≤12mm 外径：5×D
12~20mm：7.5×D
＞20mm：10×D 		狭小桥架紧凑布线，不损伤护套绝缘
移动最小弯曲半径 ≤12mm：10×D
12~20mm：15×D
＞20mm：20×D 		小幅往复运动预留充足弯折余量，延长寿命
阻燃标准 IEC60332-1-2 单根自熄 延缓火势蔓延，阻断线缆连续燃烧
低烟无卤合规 IEC60754-1/2（无卤酸）、IEC61034-2（低透光烟） 火灾低毒低烟，满足轨道交通 / 医院消防强制标准
全套认证 CE 2014/35/EU、RoHS、VDE、IEC 全套 国内外设备整机检测无需额外复检线材
常规截面 动力 0.75~50mm2 全规格现货 覆盖 0.4kW~75kW 伺服电机配套需求

五、七大核心产品卖点

  1. 3+3 对称芯线 + 双层屏蔽，双重抗干扰
    对称接地结构消除轴电流、保护电机轴承；铝箔 + 铜编双层屏蔽隔绝变频谐波，伺服加工尺寸零漂移，大幅降低设备废品率与电机维修成本。
  2. LSZH 低烟无卤阻燃，高消防安全
    起火仅稀薄白烟、无腐蚀性卤素毒气，地铁、医院、密闭厂房人员逃生窗口更长，保护精密设备不被毒烟腐蚀，符合国内及欧盟消防强制规范。
  3. XLPE 低电容绝缘，长线稳定传输
    相比普通 PVC 绝缘，降低线间耦合电容，同等条件布线距离提升 50 米，大型龙门设备无需加装信号中继，简化布线方案。
  4. Class5 高柔导体，适配小幅移动场景
    多股超细铜丝绞合，设备滑台、门架每日往复不易断芯，降低停机检修频次。
  5. 耐候全能 LSZH 护套
    耐机床切削油、抗紫外线户外遮蔽可用，零下 40℃低温依旧柔韧，南北厂区通用，不用分两款备货。
  6. 全套国际认证，出口无忧
    CE、RoHS、低烟无卤、阻燃多证合一，出口整机无需单独更换线缆、节省检测周期与费用。
  7. 灵活定制快速交付
    支持 3+1/3+2/3+3 多种芯结构、定制护套色、专属印字，常规规格现货 48h 出库，非标 7 天完成生产。
