一、产品应用场景

SY 属于带钢丝编织机械防护的柔性控制线缆，专为室内存在挤压、磕碰、摩擦风险的工业工况设计，可在干燥或潮湿室内环境完成测量、监测、控制信号传输。广泛适配机床制造、成套设备工程、电站控制柜、暖通空调、冷冻设备、办公自动化及数据处理系统。

重要区分：GSWB 镀锌钢丝编织只提供物理抗冲击、抗挤压防护，不具备电磁屏蔽功能，无法抵御变频器、电机带来电磁干扰；电磁干扰大的现场请选用 CY 铜编织屏蔽电缆；普通低应力工况选用 YY 无屏蔽电缆。 线缆适合固定敷设或者短距离轻微挪动，严禁用于拖链连续往复弯折工况，反复弯折会造成钢丝编织层断裂损伤线缆。不建议直接露天暴晒使用。

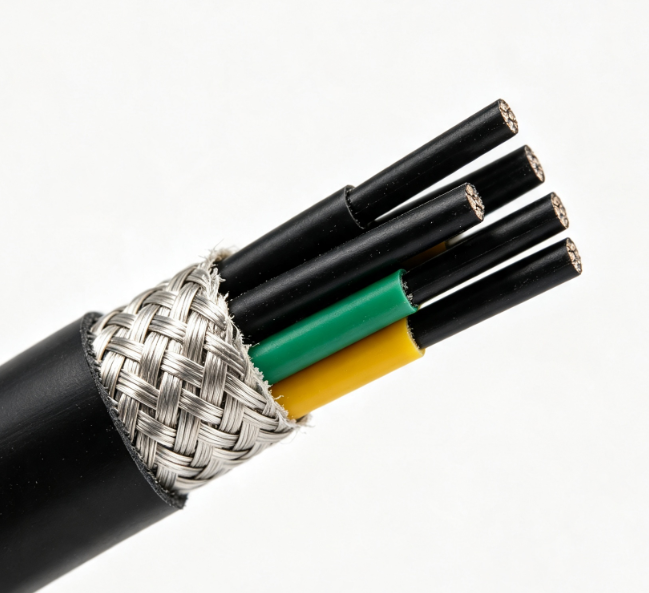

二、线缆完整结构与型号释义

型号释义：S = GSWB 镀锌钢丝编织（机械防护）；Y = PVC 绝缘、PVC 护套

1. 导体：多股细退火裸铜绞合，满足 BS6360 / VDE0295 Class5 柔性导体标准，布线弯折性能良好。
2. 绝缘层：PVC 聚氯乙烯绝缘，耐热、耐受轻度矿物油污。
3. PVC 内衬垫层：隔离线芯与钢丝编织层，避免钢丝毛刺割伤绝缘。
4. GSWB 镀锌钢丝编织层：核心机械防护结构，抵抗外部冲击、挤压、摩擦，具备轻度防鼠啃咬效果；不做电磁屏蔽。
5. 外护套：TM2 等级 PVC 聚氯乙烯外护套，保护钢丝编织层不受环境腐蚀。
6. 线芯标识：黑色绝缘芯印刷白色连续数字编号；3 芯及以上规格标配黄绿双色接地保护芯；大批量订单支持定制彩色绝缘线芯。

三、执行行业标准

产品遵循英国 BS6500、德国 VDE0250 线缆规范；导体制造符合 BS6360 / VDE0295 Class5，护套材质匹配 BS7655 TM2，满足欧洲工业项目验收条件。

四、环境与电气性能

额定电压 300/500V。温度分两种工况：线缆临时卷绕移动时?15℃~+70℃；长期固定敷设可?35℃~+70℃。施工*小弯曲半径不小于线缆*大外径的 6 倍。 载流量以 30℃环境温度作为基准，单相交直流、三相交流回路载流量随导体截面变化；环境温度高于 30℃时，需要按照温度修正系数下调安全载流量。完整载流量、电阻、外径、重量等全套技术参数，可索取官方规格文档查阅。

五、规格整体说明

导体截面覆盖 0.5mm2?16mm2，主流芯数包含 3 芯、4 芯、5 芯、7 芯，可拓展更多芯数。不同芯数、截面对应绝缘厚度、内衬、护套厚度、成品外径、每公里重量同步递增。完整外径、重量、电气参数，可联系客服获取 PDF 规格手册。

六、产品核心优势

1. GSWB 钢丝编织高强度机械防护 镀锌钢丝编织层抵御撞击、挤压、摩擦损伤，相比 YY、CY，更适合线缆容易被磕碰碾压的工业现场，具备轻度防鼠效果。
2. Class5 高柔性软导体 多股细铜绞合，适配控制柜狭小空间布线，固定敷设安装便捷。
3. 干湿室内通用 PVC 绝缘护套适配干燥车间、潮湿冷却机房等室内工况。
4. 欧标双重标准合规 同时满足 BS、VDE 标准，出口欧洲工业设备配套使用。
5. 线芯标识清晰，降低施工失误 黑色芯线搭配白色数字编号，3 芯以上自带黄绿接地芯，现场接线识别简单。
6. 选型分工明确 高机械应力选 SY；电磁干扰大选 CY；普通低应力追求性价比选 YY，三款搭配覆盖绝大多数欧标工控场景。
